发布者





用三种不同的方式发布多个面板的图纸


如果您为面板使用多个面板图纸视图，则管理面板图纸会容易得多。

现在，可以使用特定的代码添加宏(帧)来定义打印区域。您可以在发布者中使用该代码来处理不同的输出。不再需要手动打印每个图纸，节省了大量的时间。

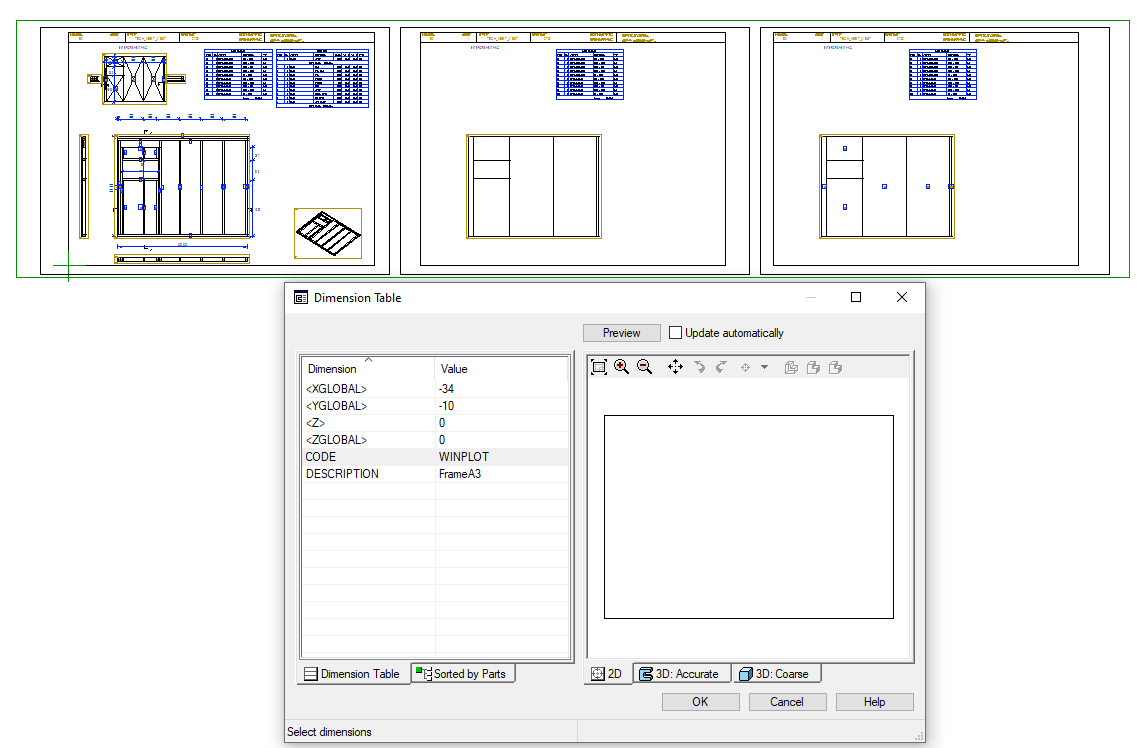

示例面板图纸有3个不同的视图，其中一个宏添加了代码WINPLOT。

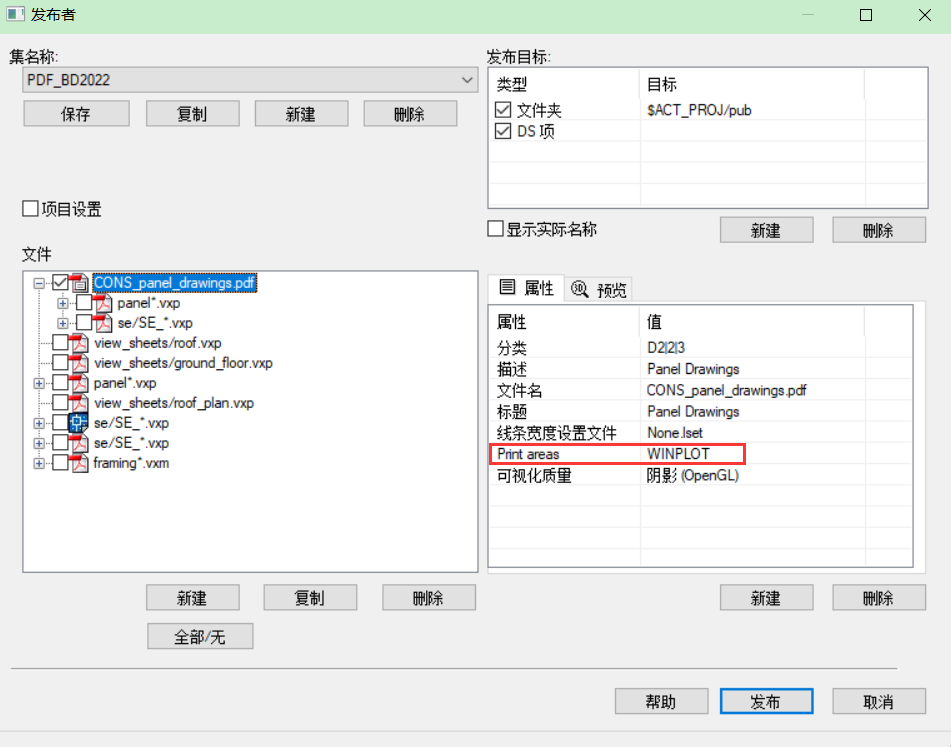

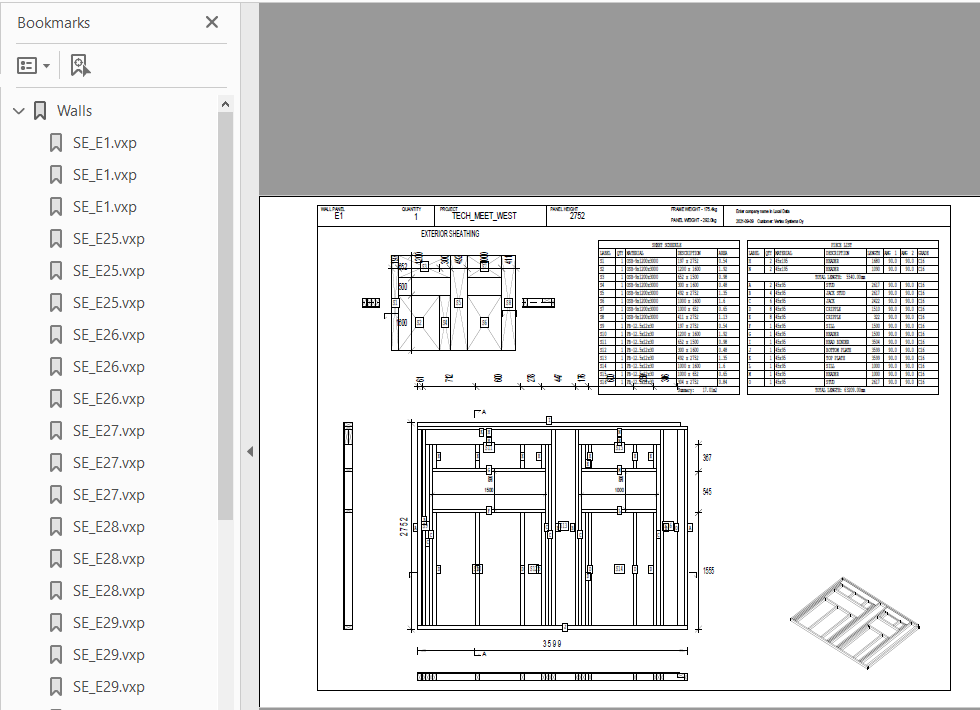

1.所有面板图纸在一个pdf中(每个图纸在自己的页面)

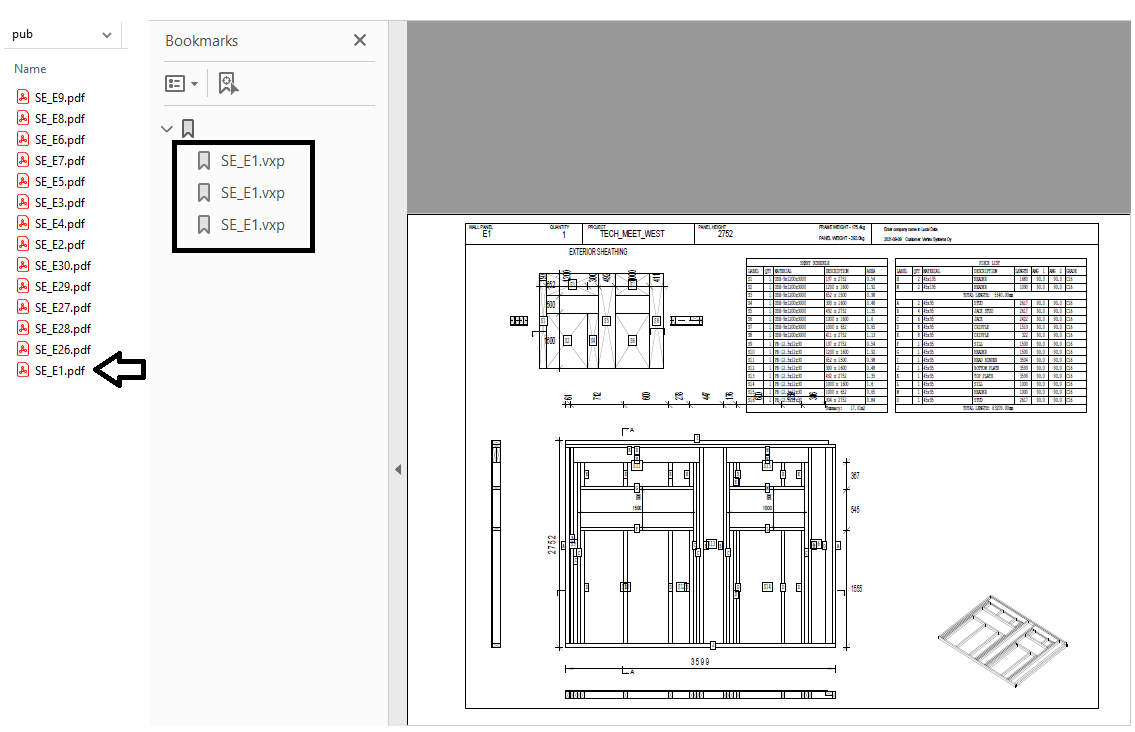

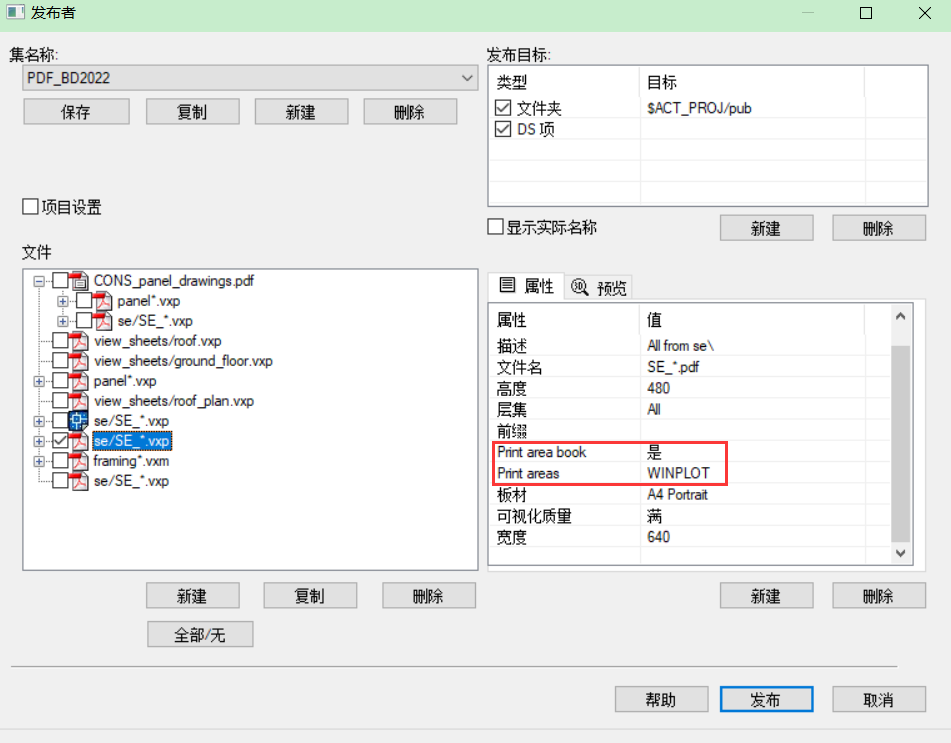

2. 每个面板的所有面板图纸在各自的pdf中(一个面板接着一个面板)

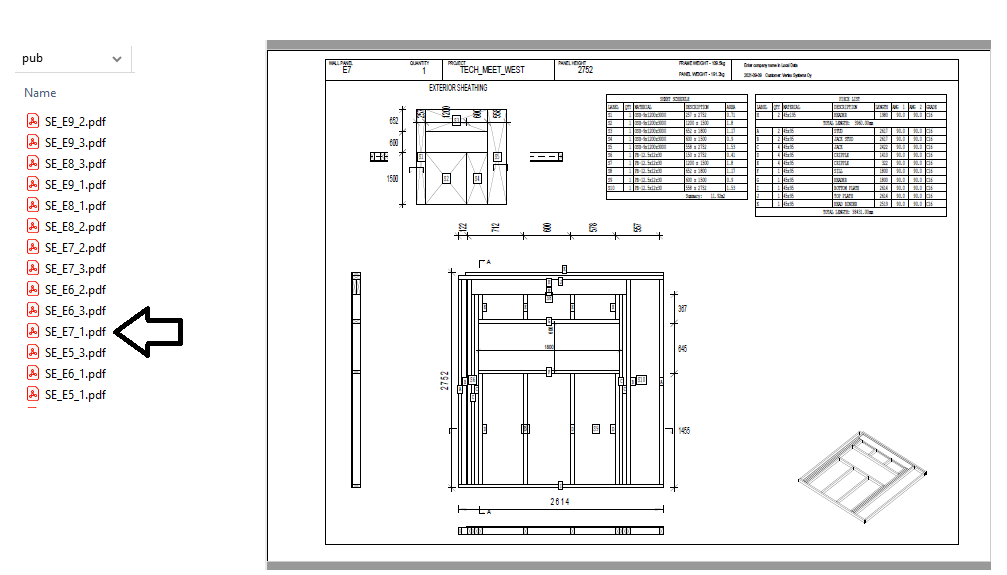

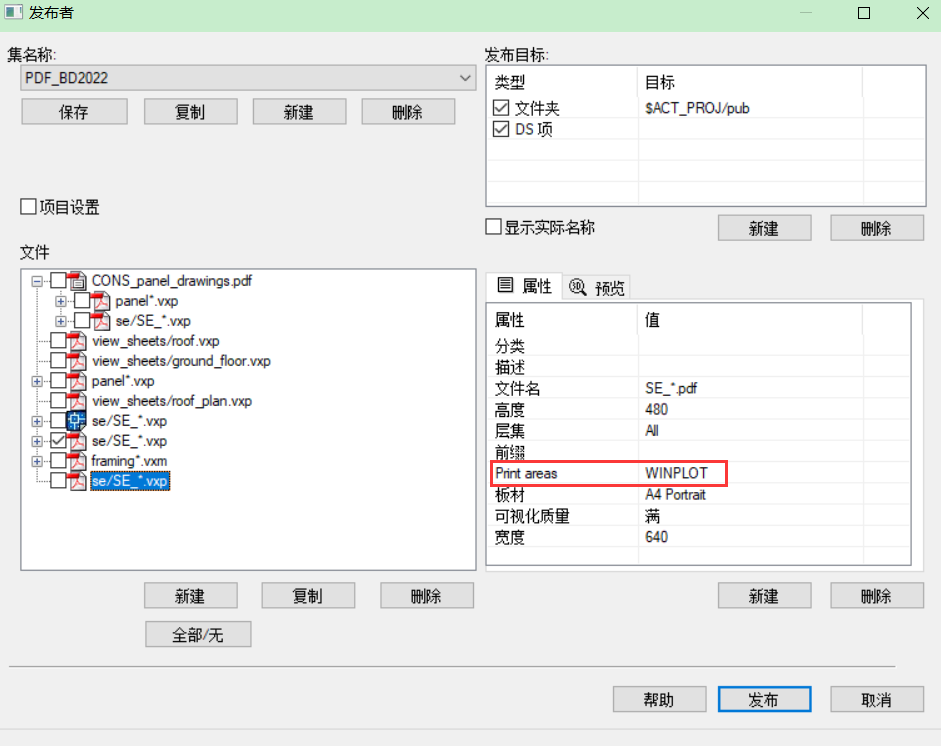

3.所有面板图纸在自己的pdf文件中(每个图纸在自己的文件)





其他


新的通用字符:

$ for letters and ¤ for non-numbers.

All recognized wildcard characters in expression:

* = zero or more occurrences of any character

? = one occurrence of any character

# = one occurrence of any digit

$ = one occurrence of any letter (a-z)

¤ = one occurrence of any not digit
