墙体面板定位孔

为了更好地帮助现场施工人员识别墙体面板的左右朝向,我们在Vertex BD 2024版本中对墙体面板定位孔功能进行了优化。

  • 在这一新版本中,我们调整了定位孔的位置,使其位于墙体面板末端立柱的顶部。

  • 此外,轻钢结构的龙骨上的定位孔通常由设备上的地脚螺栓孔模具冲制而成,不同品牌的设备可能具有不同的配置。

  • 在新版本中,定位孔的位置也会显示在2D面板布局图上,从而便于施工人员在现场参考使用。

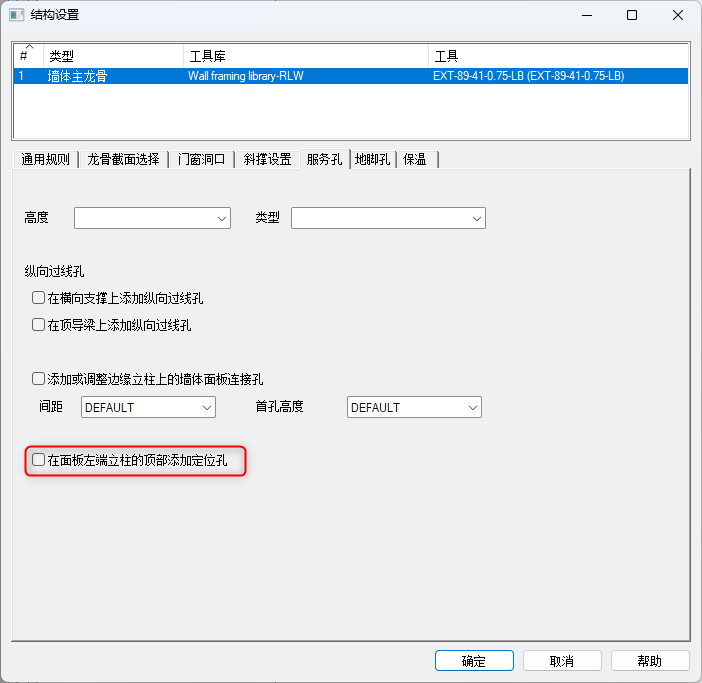

  1. 在墙体结构工具中,选择自动添加定位孔。

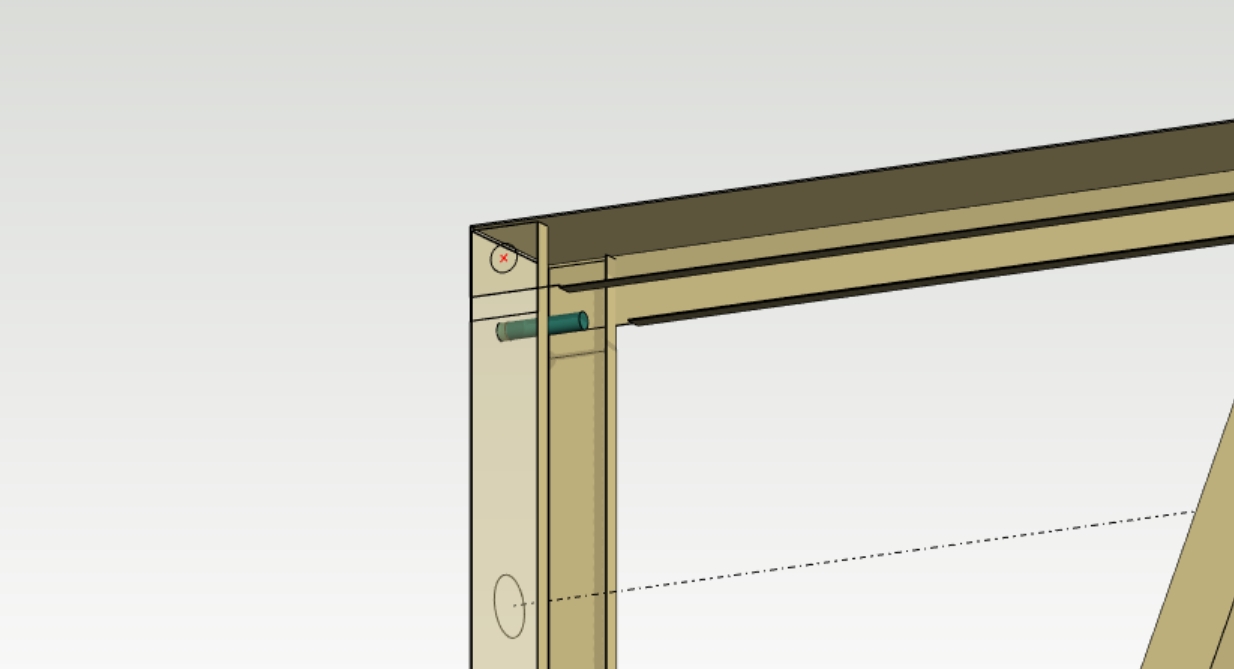

  1. 生成龙骨后,软件将在面板最左端立柱顶部添加定位孔冲孔。

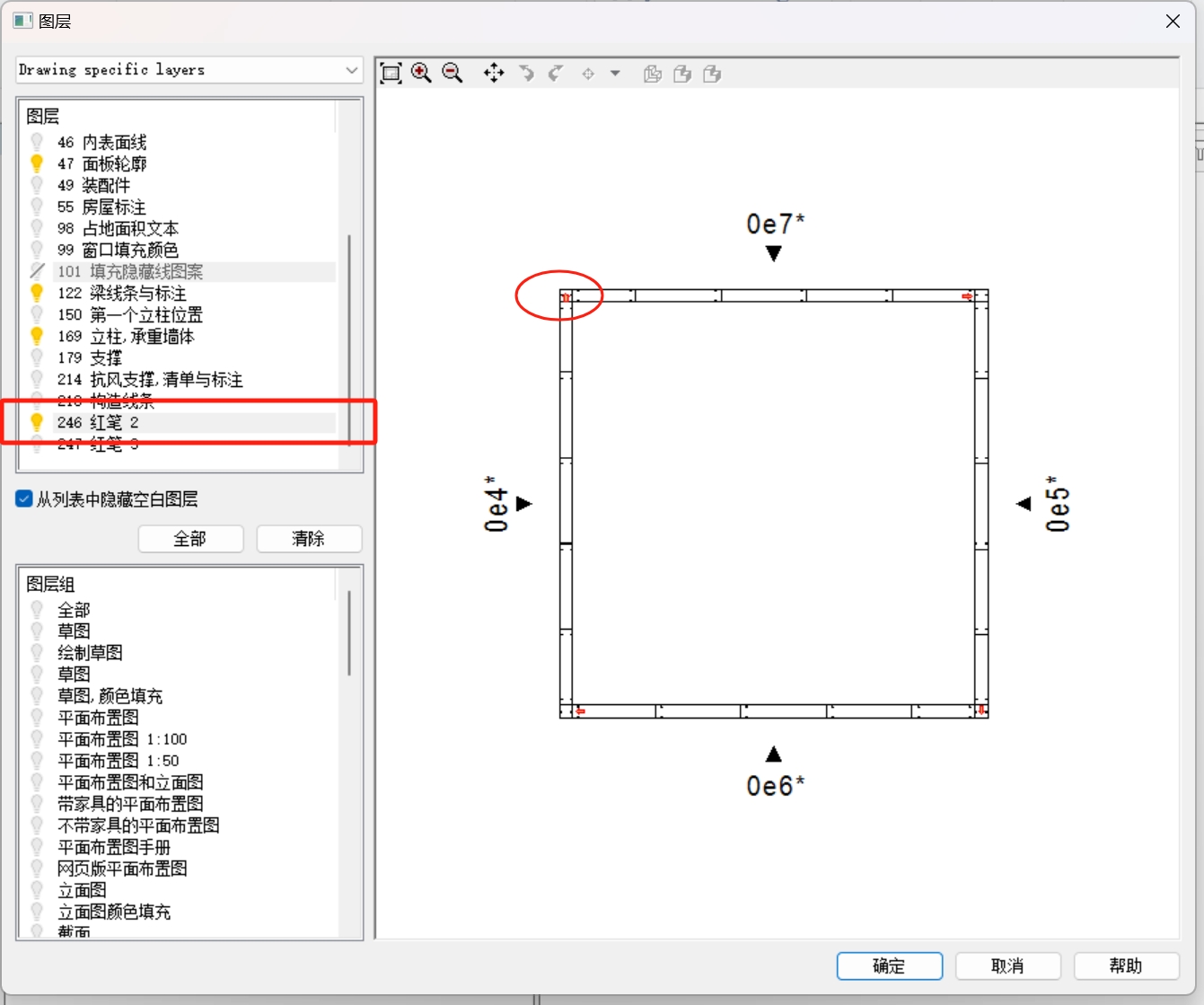

  1. 在图纸中标注图层为246-红笔2,显示为橙色小箭头。
