新增结构工具

轻钢龙骨结构工具

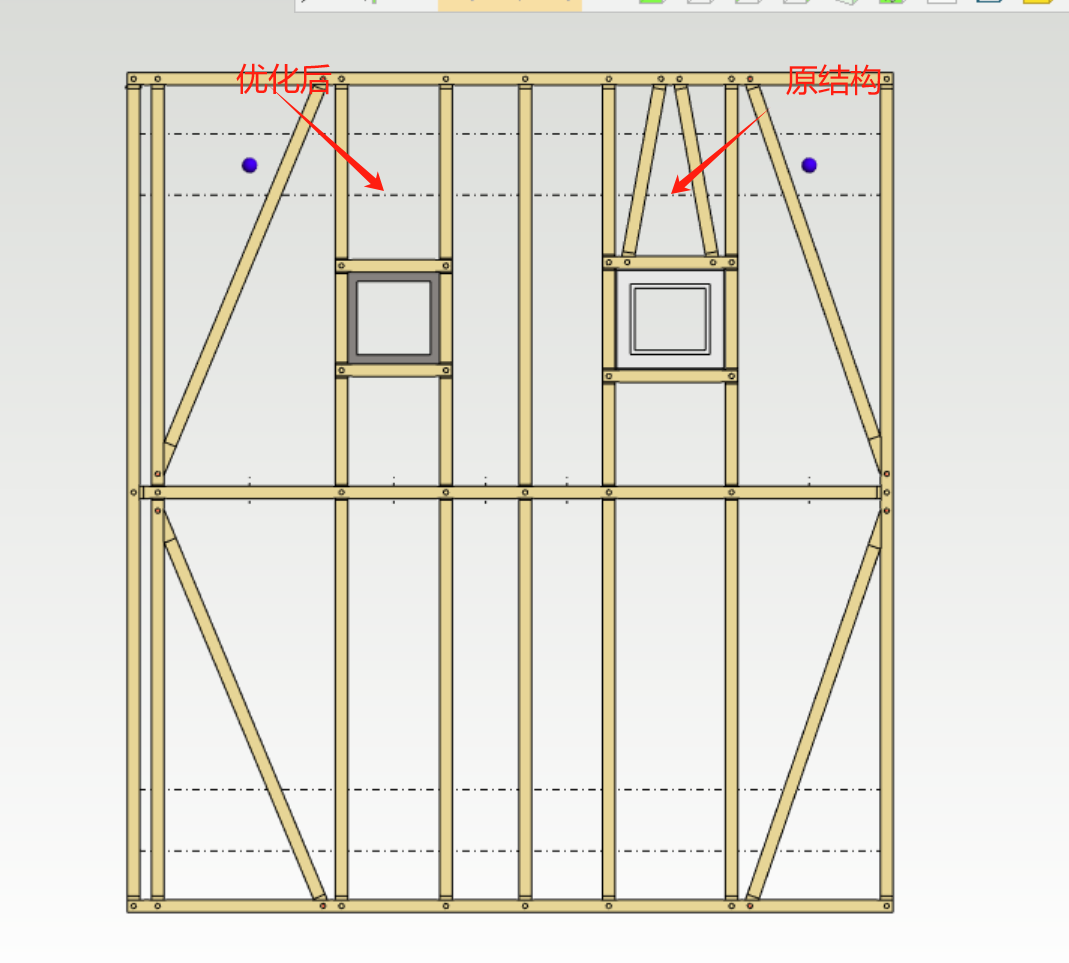

通风口和管道口结构工具优化

以前通风口和管道洞口的龙骨生成结构与门窗洞口龙骨结构一致,会自动生成过梁。现在优化为独立结构,去除过梁。节省龙骨。

如果向库中添加新项目并配置项目的“冲压类型”,还可以定义新的图案填充和轴样式。

注意:为方便确认洞口与竖杆位置。该功能需要生成龙骨结构后才能添加。

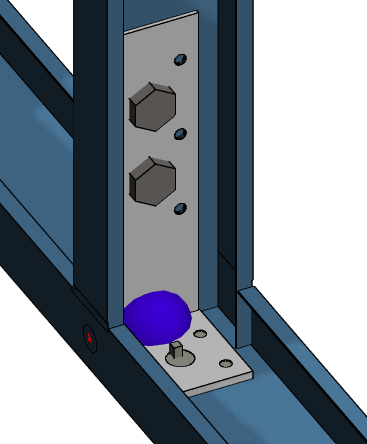

改进的抗拔件

抗拔锚栓现在可以添加到您选择的螺柱底部或顶部。支持跨多个面板一次选取多个立柱,可以选择添加到立柱的正面或背面。

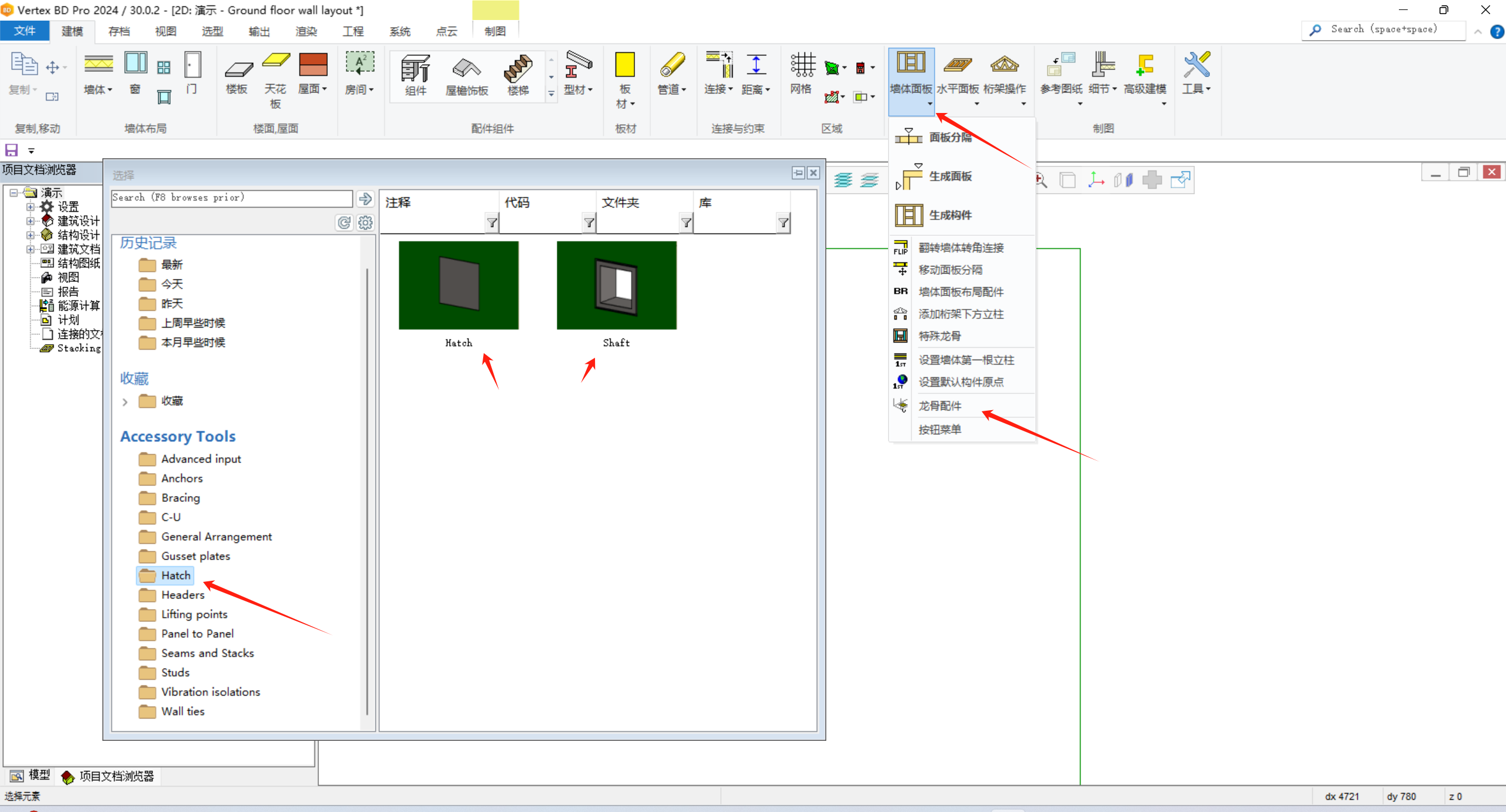

抗拔锚栓新的添加方式:

1、在抗拔件上添加锚点。

2、在抗拔件上加一个锚,在螺柱上加一个螺栓

3、使用带有加工工具的G4组件在抗拔件和螺柱上增加孔

如果在库中已经定义螺栓高度的,则同一水平的维修孔将被添加到螺栓附近。


设置通用墙体覆板结构工具

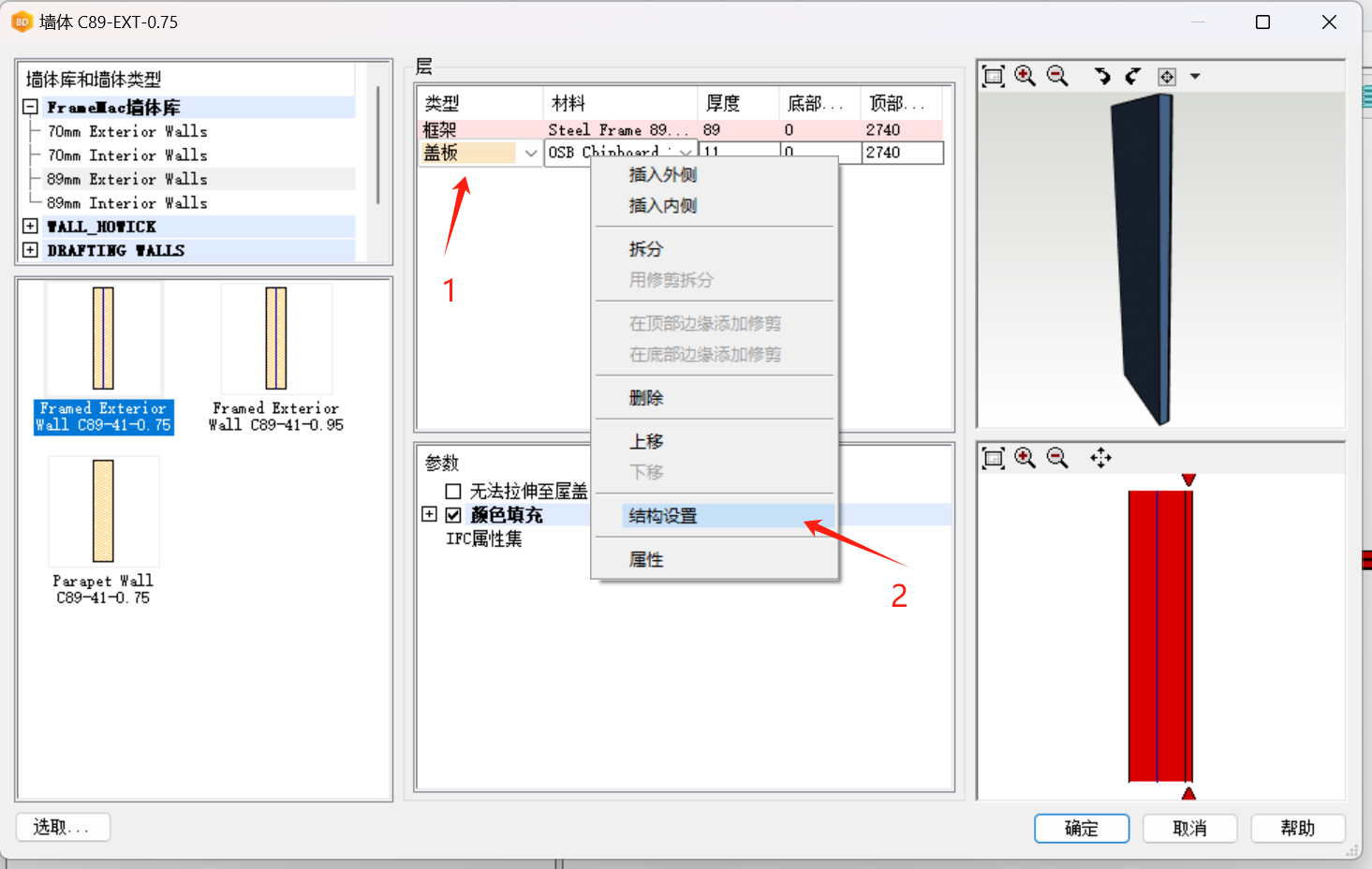

操作方式

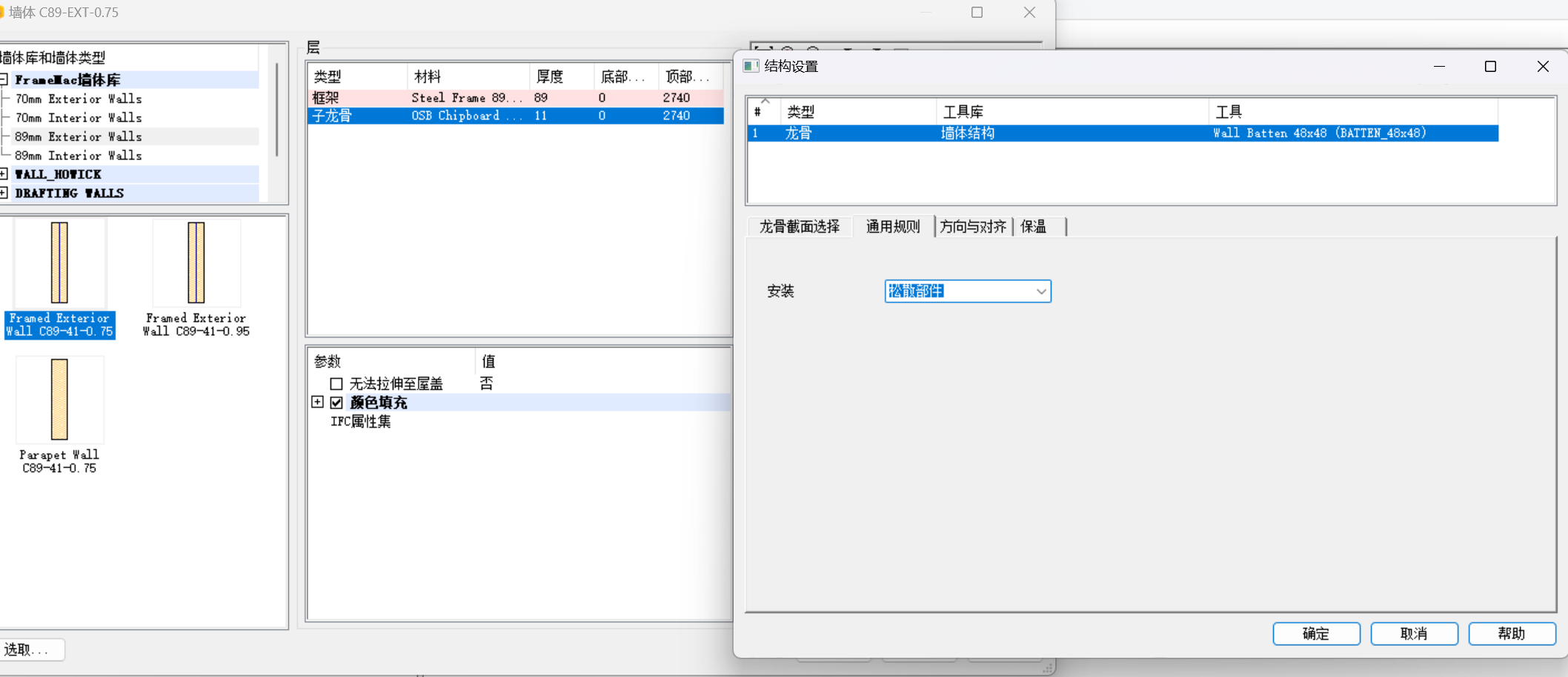

  1. 右键类型插入内侧或者插入外侧

  2. 右键材料点击结构属性

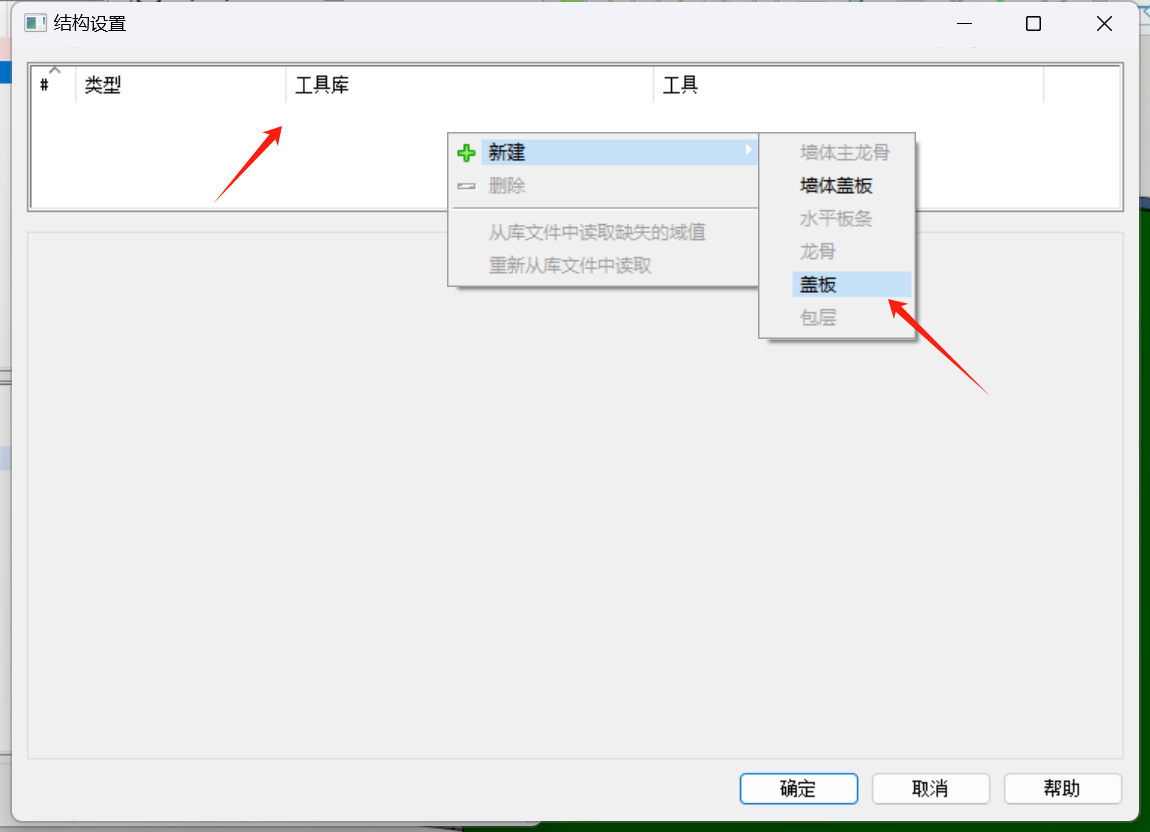

  3. 右键空白,新增盖板

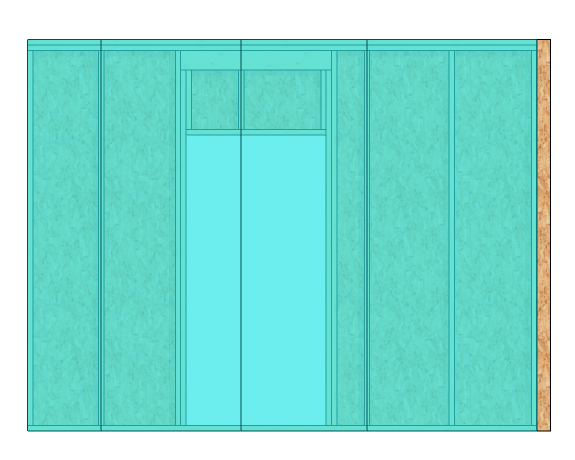

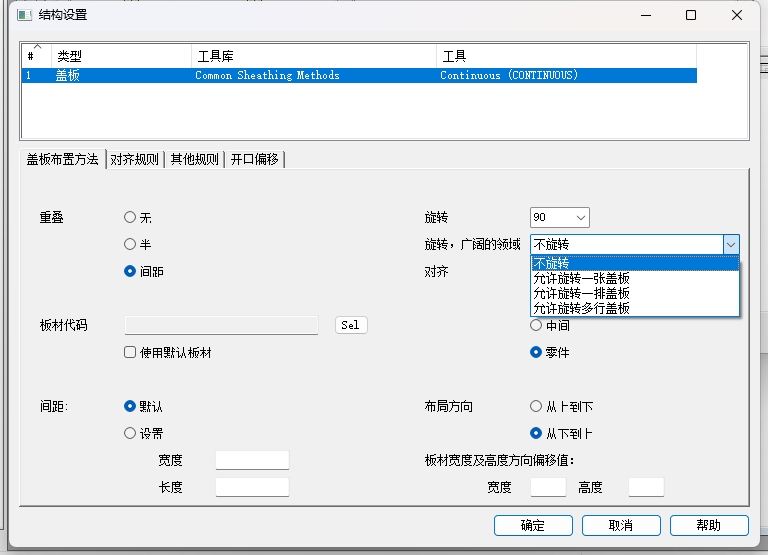

在墙面上布置排列


允许旋转一张盖板=当只有一张盖板可以覆盖字段且字段宽度>字段高度时旋转盖板。

允许旋转一排盖板=当只有一行表可以覆盖字段且字段宽度>字段高度时旋转盖板。

允许旋转多行盖板=当字段宽度>字段高度时,每次都旋转盖板。

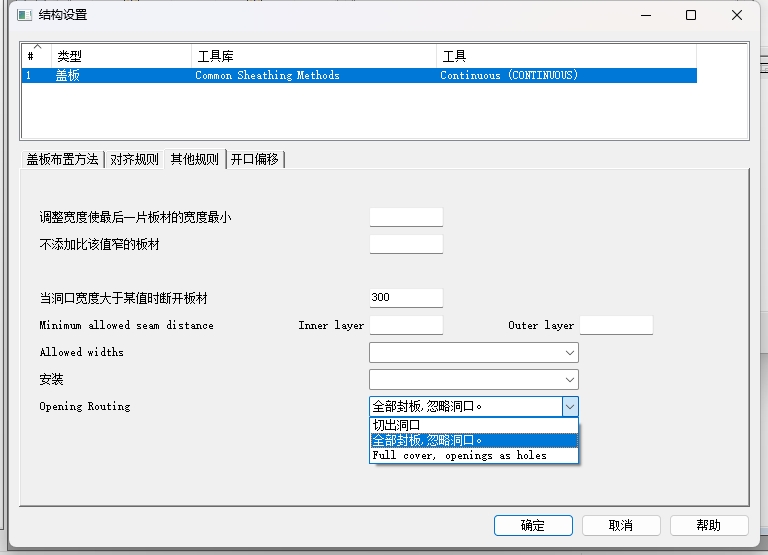

  • 开放式布线/全覆盖,无开放式布线

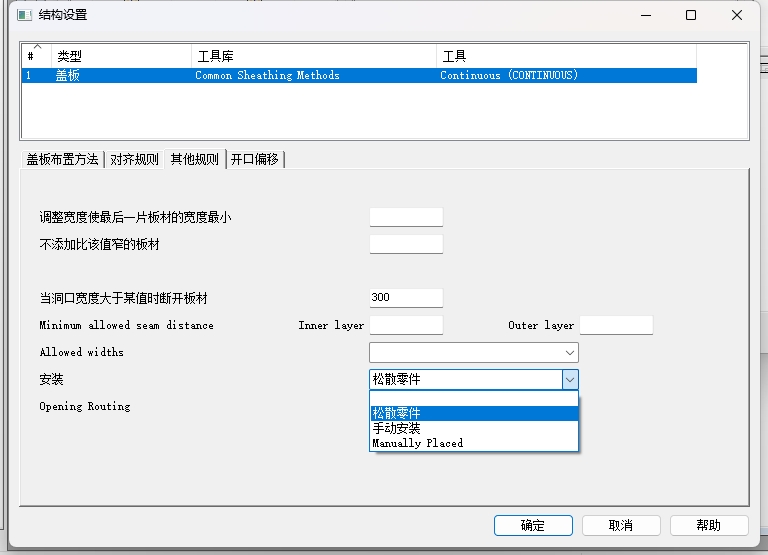

所有零件都可以用(选定的)安装参数生成


现在,您可以将所有零件生成为松散零件。

而且可用于通用覆盖方法工具(非墙覆盖工具)。

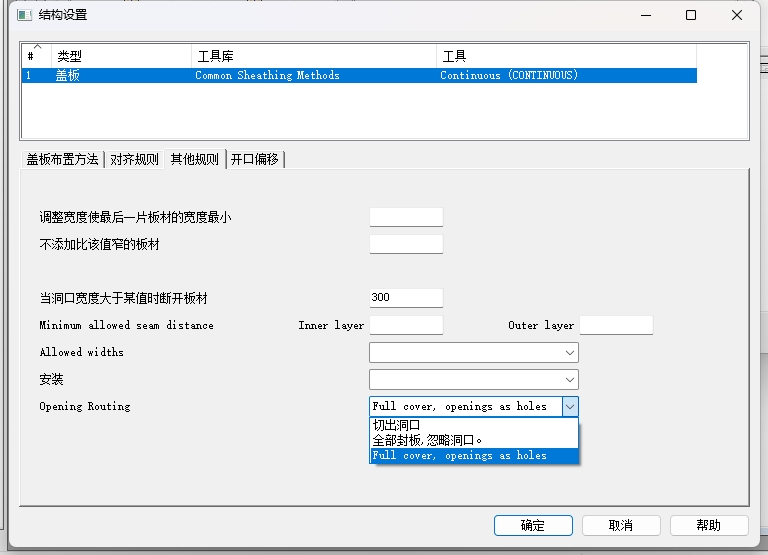

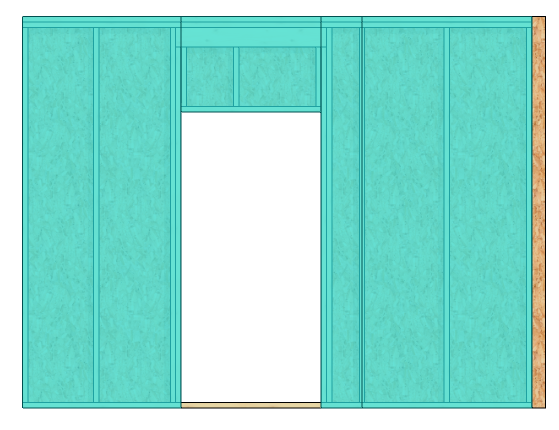

  • 开口布线/完全覆盖,开口为孔


子龙骨结构工具的安装参数

所有子框架部件,如垂直板条现在可以用选定的安装参数生成

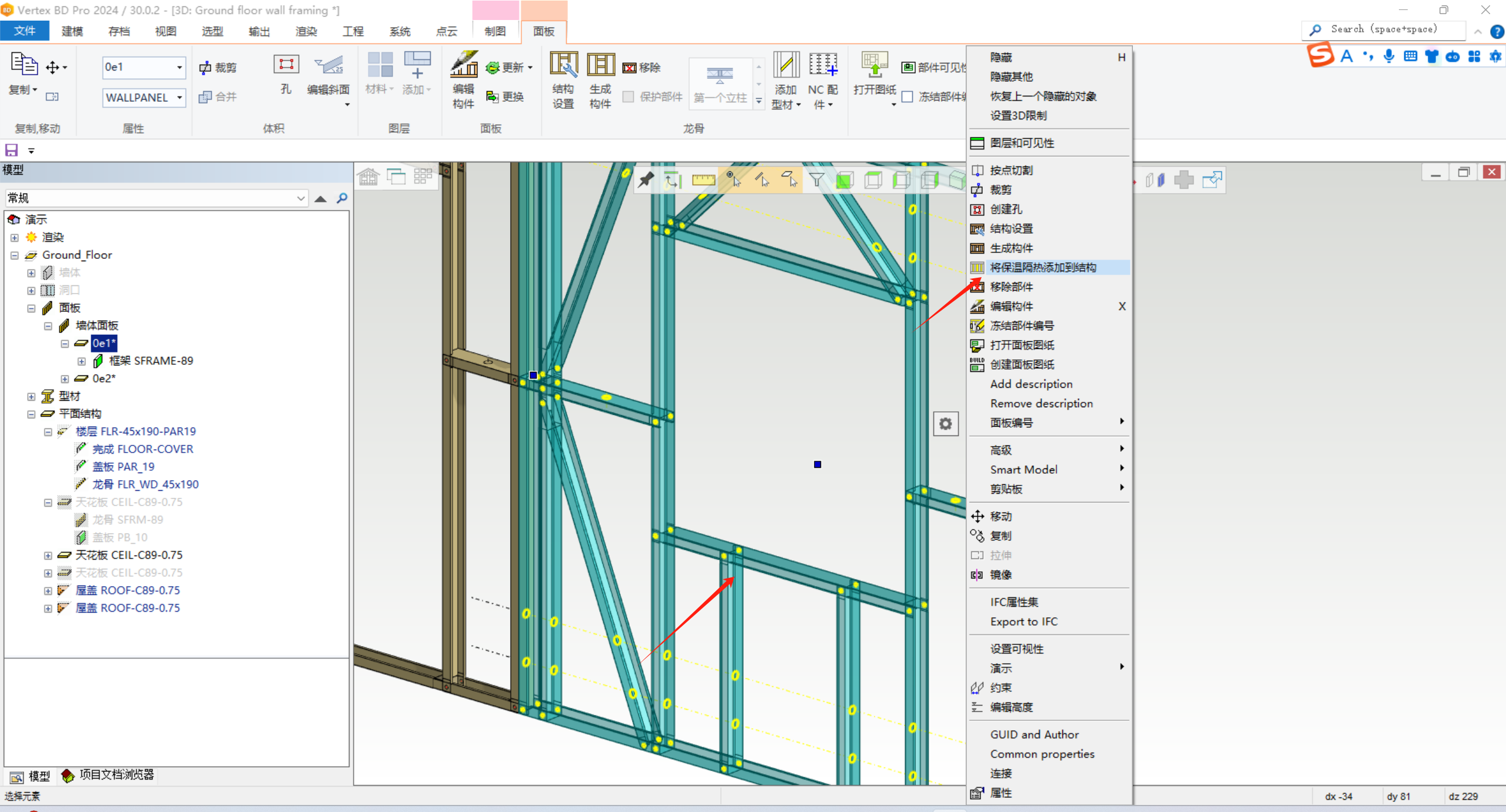

右键菜单添加隔热层功能

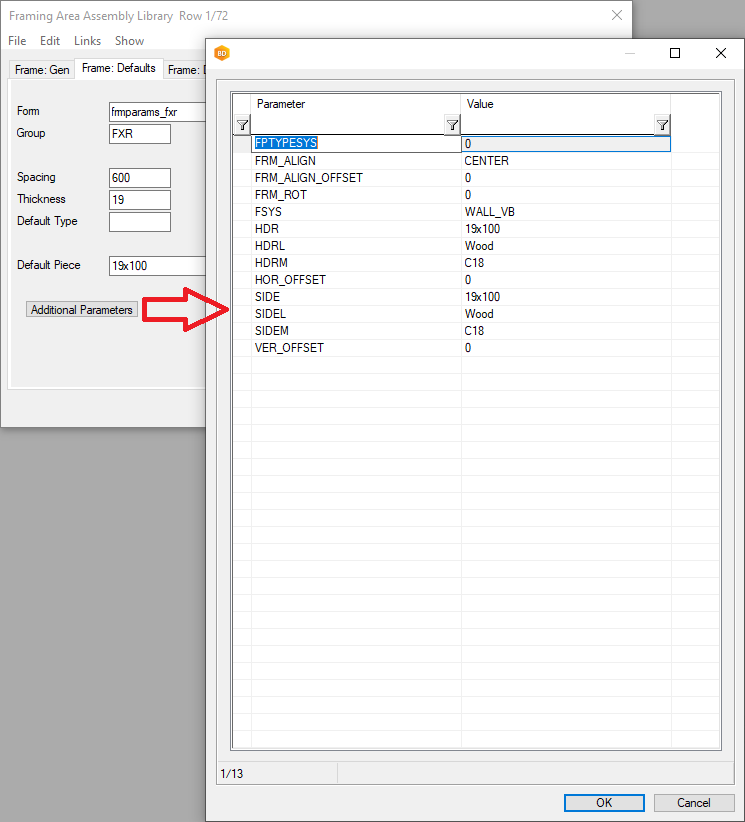

优化楼板和屋顶框架详图的附加参数

编辑附加参数可以在数据库列表视图中完成,

在该视图中,可以直接编辑、复制和删除行。

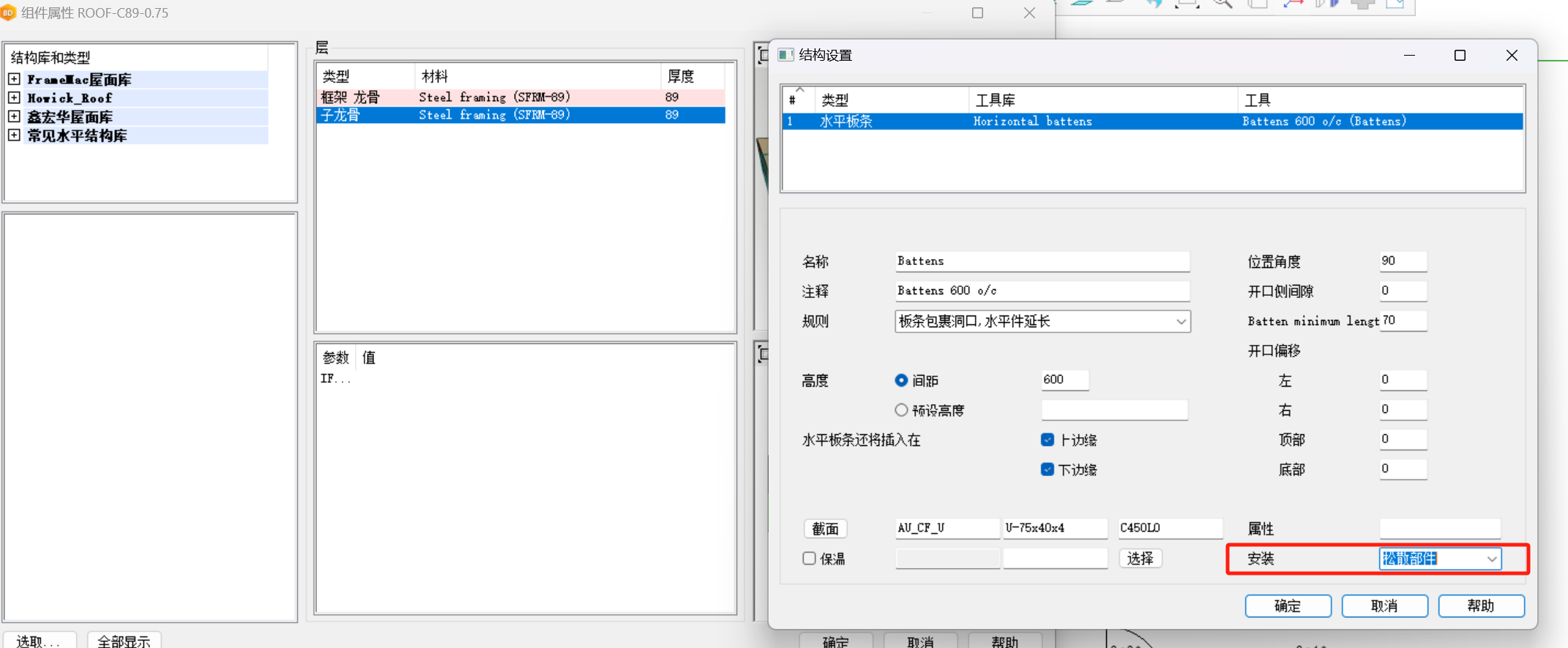

水平板条结构工具的安装参数

现在可以使用选定的安装参数生成所有水平板条层零件

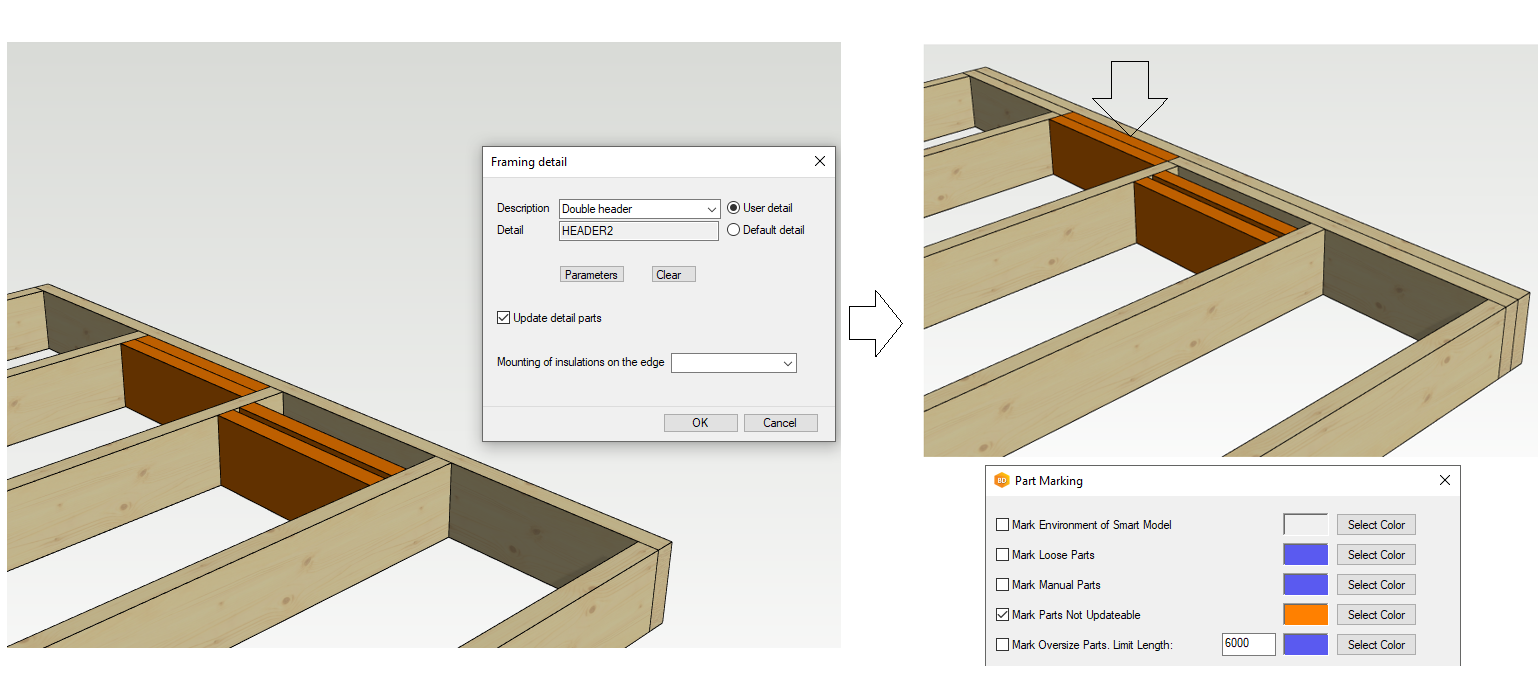

更新边缘细节+生成零件
