轻钢设计

增加面板切角功能

现在使用结构工具在墙体面板上创建一个45度斜角,用以避免龙骨杆件直角连接位置与钢结构柱螺栓发生冲突。


操作步骤:

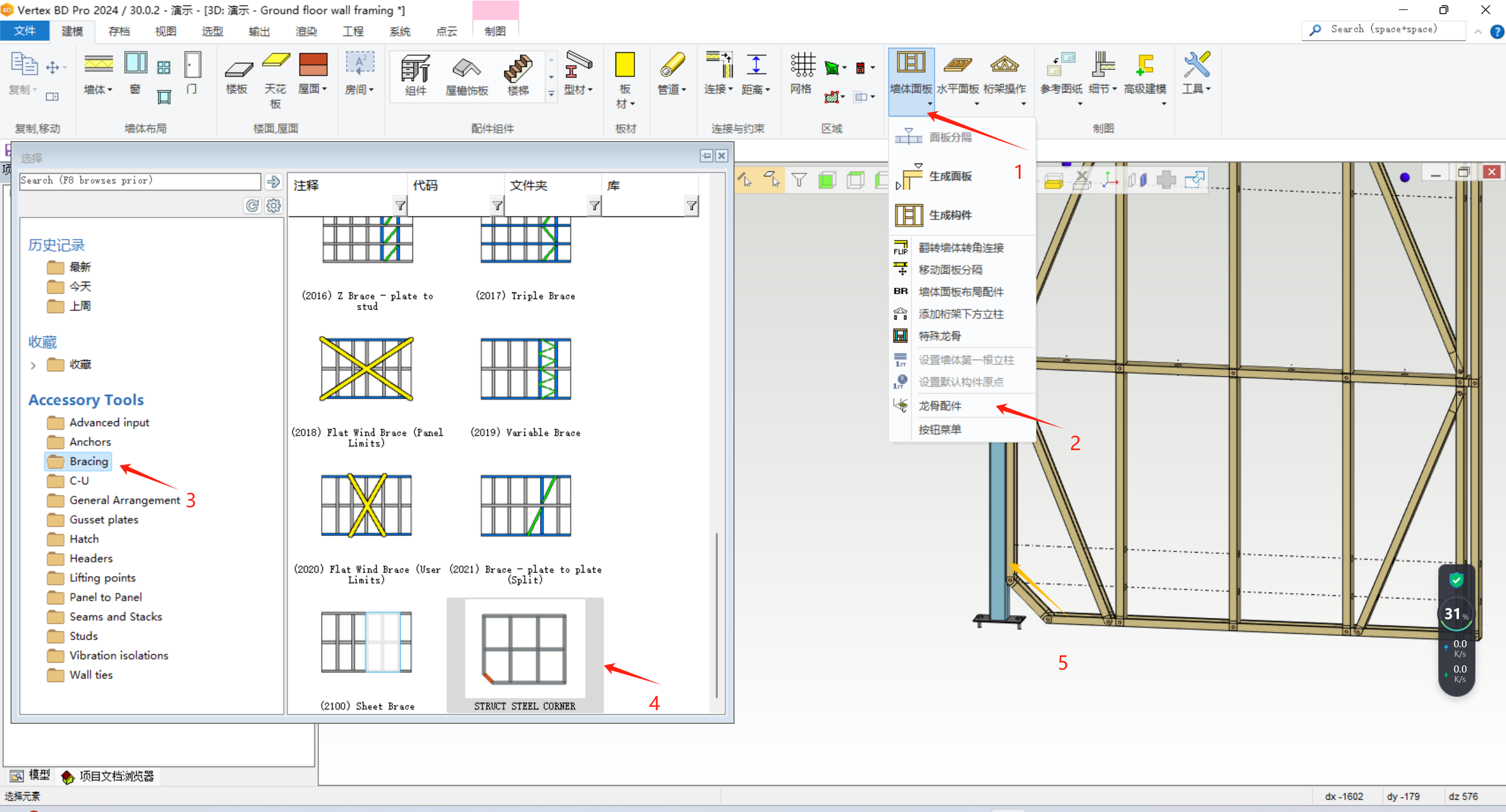

  1. 按住alt键,鼠标左键选择所需要的墙体面板,进入龙骨配件工具。

  2. 找到对应的bracing库,选择STRUCT STEEL CORNER工具,用以调节斜角宽度,其默认为200mm。

  3. 根据左下角气泡提示,选择龙骨面板,注意按黄色箭头方向由下向上依次点选。

  4. 此功能同样适用于顶部斜角开口。


增加螺钉型号选择功能

使用箱形螺柱结构工具后,螺钉会直接显示在龙骨模型中,螺钉数也会计入工程报告表中的螺钉数总量。


操作步骤:

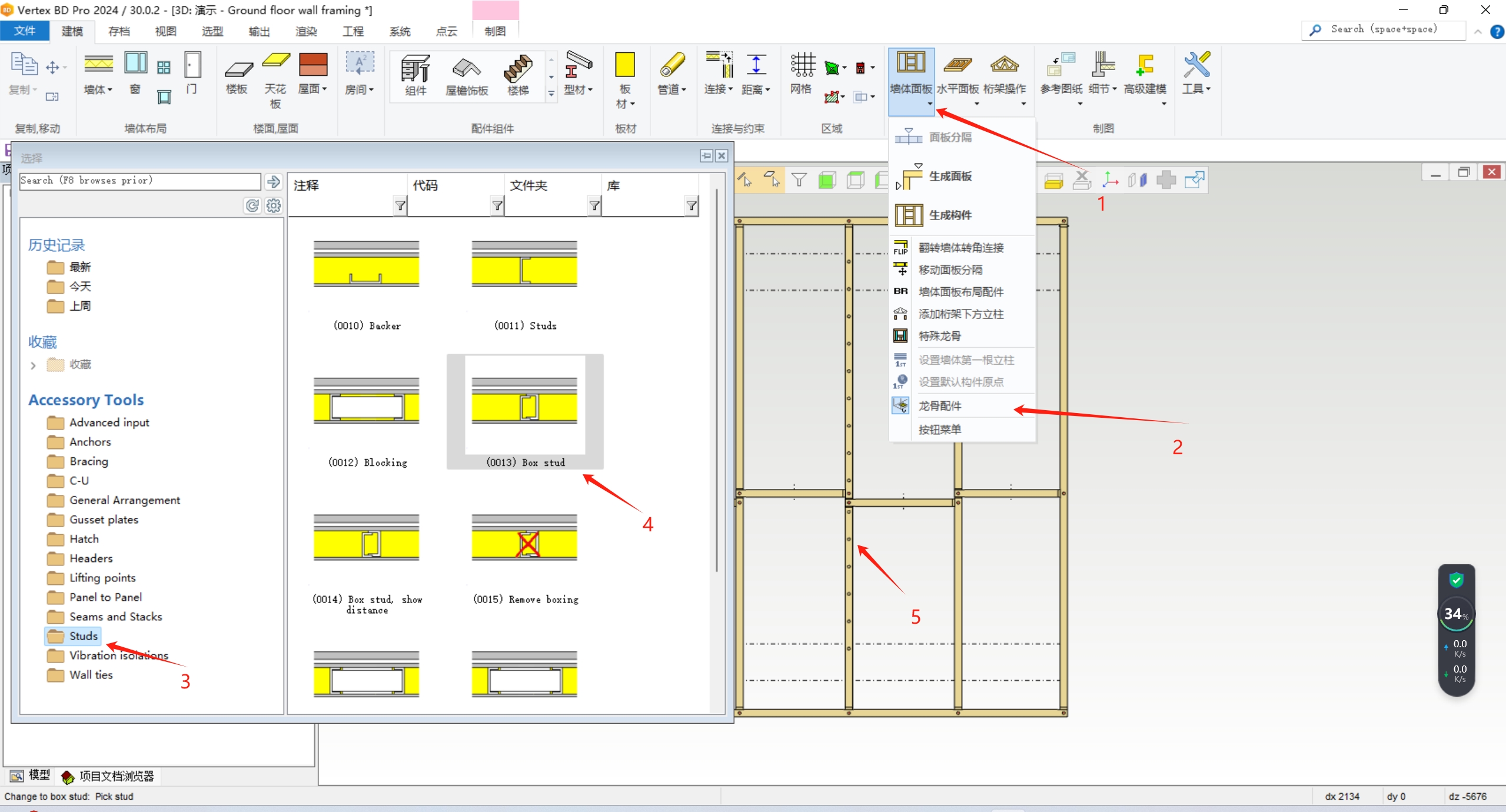

  1. 按住alt键,鼠标左键选择所需要的墙体面板,进入龙骨配件工具。

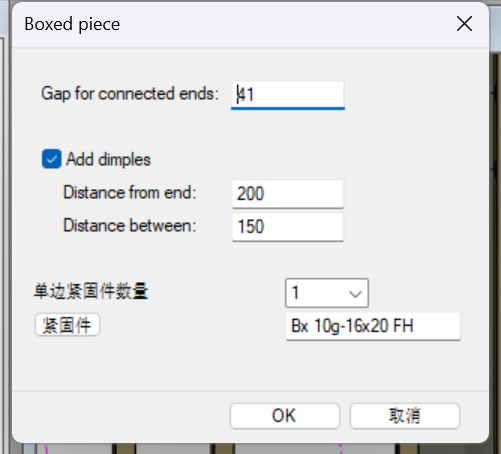

  2. 找到对应的studs库,选择(0013)Box stud工具,可以根据提示调整螺钉间距,默认距两端为200mm,螺钉与螺钉间距为150mm。

  3. 根据气泡提示,选择需要的龙骨杆件。

  4. 此功能适用于任意方向杆件。



增加抗剪墙体的蒙皮支撑

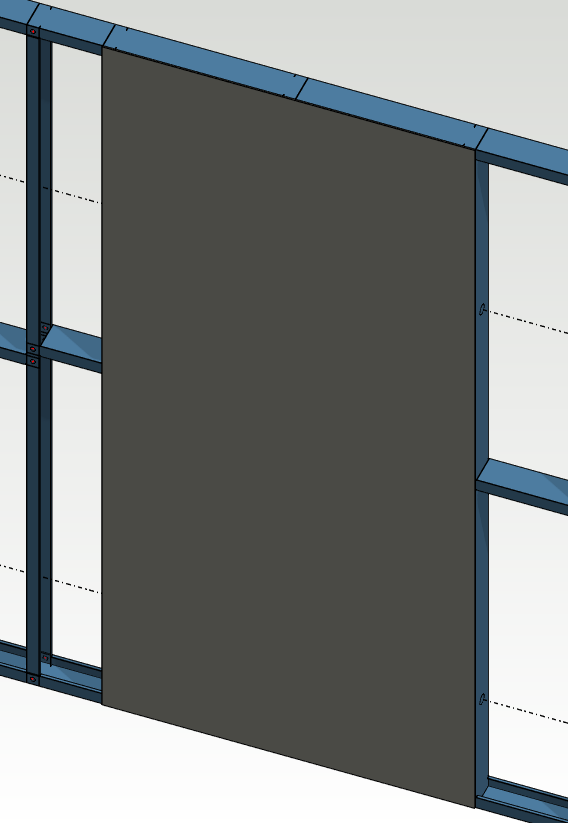

使用墙体结构工具可以将给定宽度和厚度的蒙皮添加到墙体模型上,在墙体生成龙骨部件时作为结构面板出现。同时会自动在结构面板两侧生成竖向龙骨,用于蒙皮与墙体龙骨的连接固定。


操作步骤:

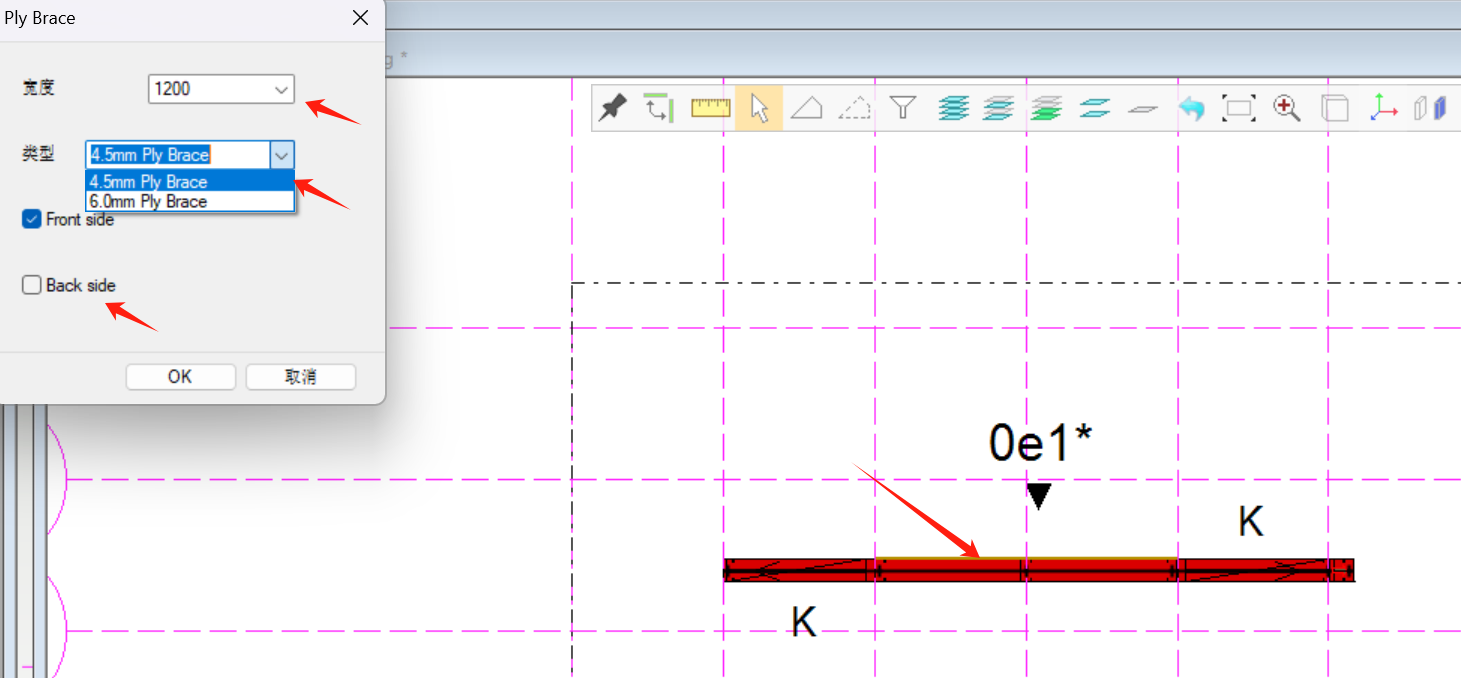

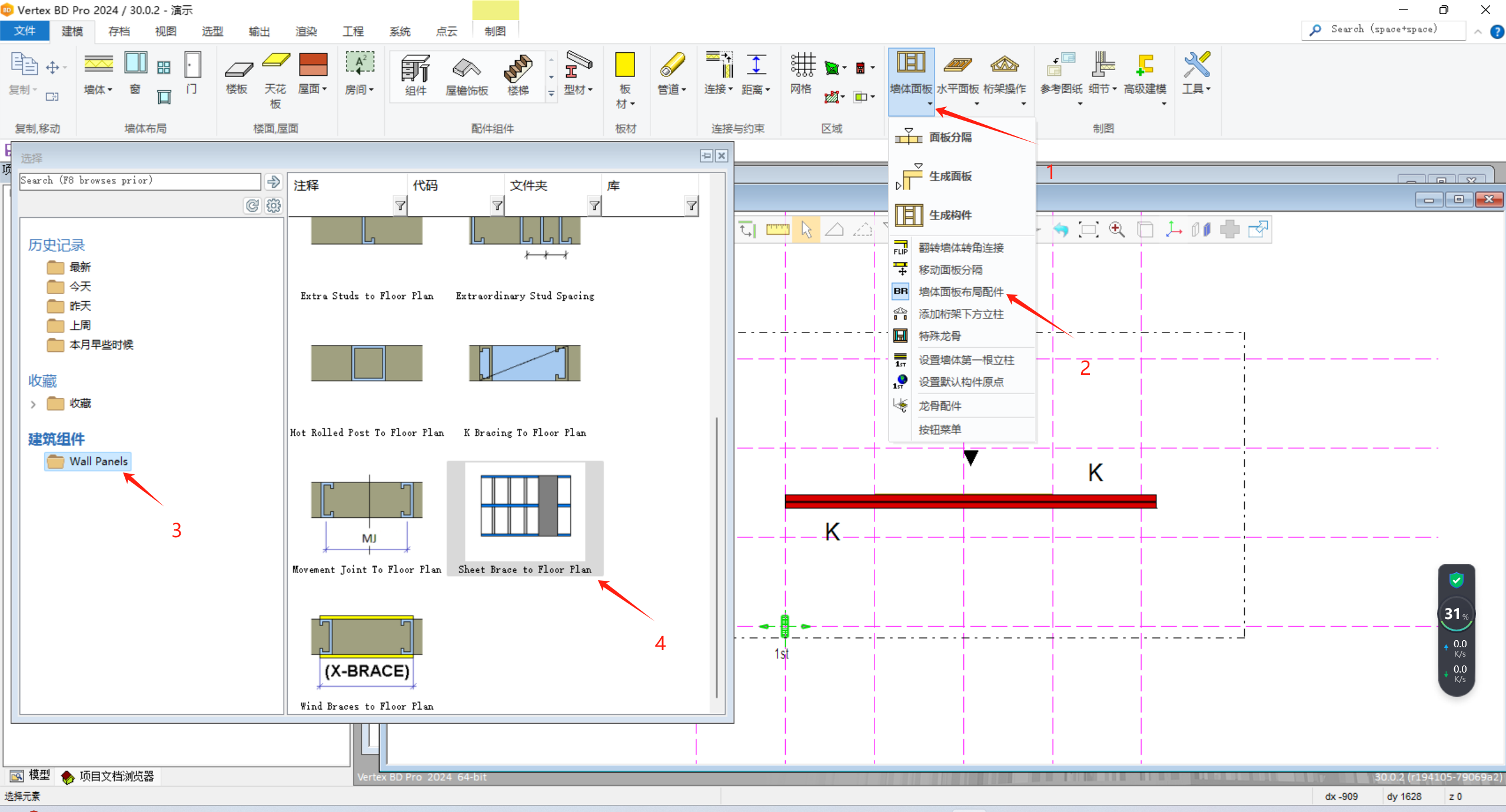

  1. 在建模--墙体面板--墙体面板布局配件找到对应的工具

  2. 可自定义宽度、材料类型、墙体外侧或内侧。

  3. 确认后,如果已生成面板编号,则需要重新生成构件。


屋顶桁架

优化桁架结构工具

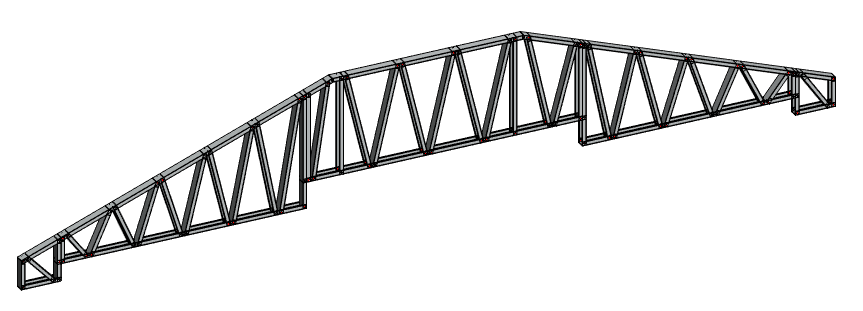

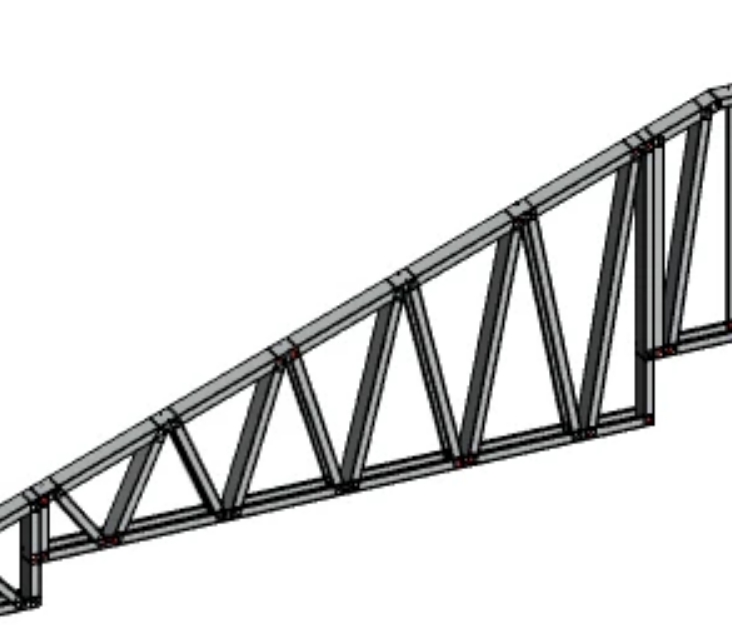

现在可以自动生成更复杂的龙骨结构,如拱腹支撑、天花板吊顶结构。

同时支持桁架下弦杆的下降和上升,如示例详图。


操作步骤:

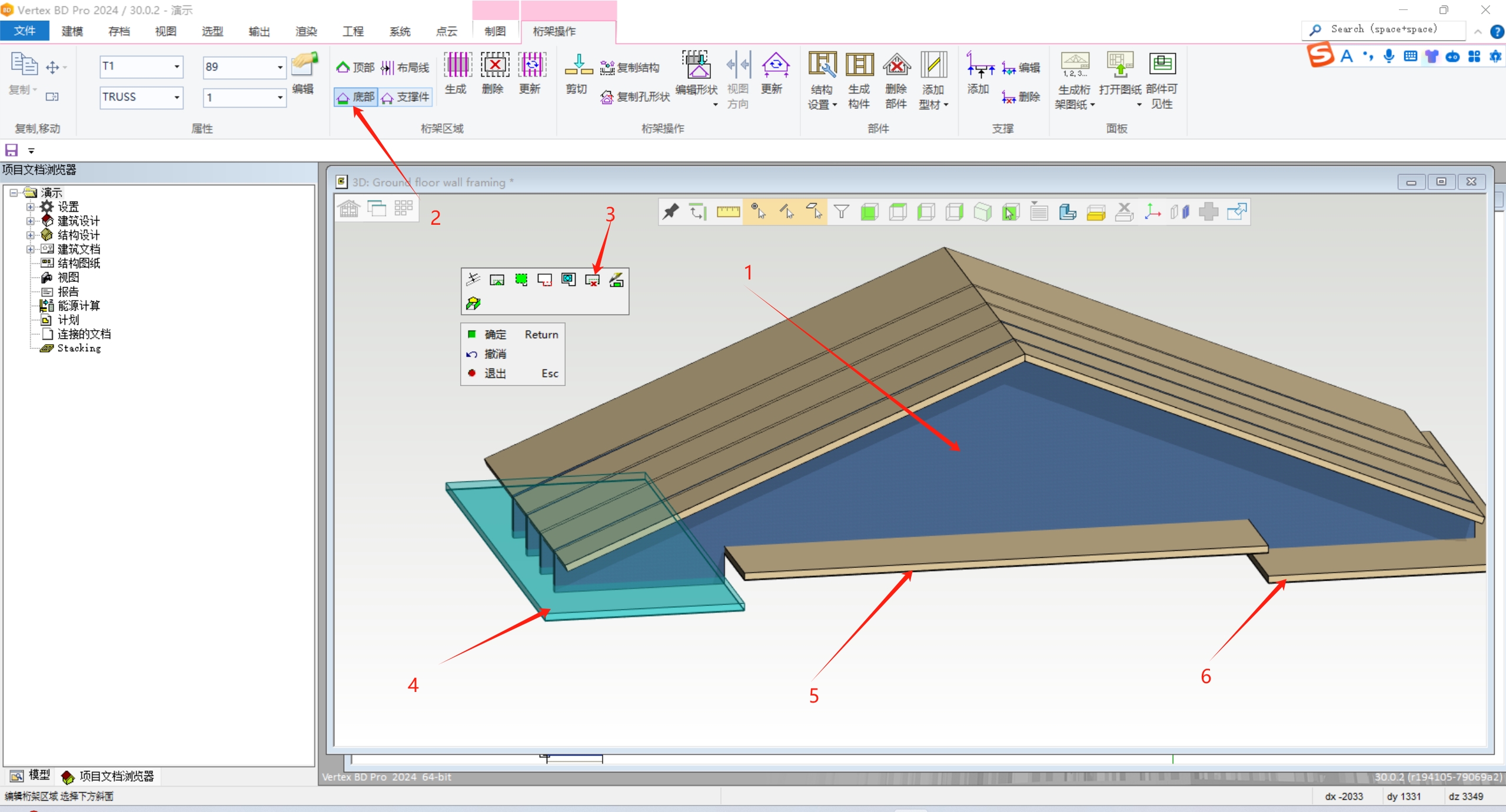

  1. 选中需要改动的桁架,选择底部。(如已创建好桁架模型,则需要点击3号位置,删除原来定义的底部。)

  2. 直接单击想要的高度的面板。(这一步需要提前绘制好变不同高度的天花层作为参考面)

  3. 确认后,桁架模型会自动更新。模型更新后需要重新生成构件,龙骨结构才会变化。


增加桁架腹板开口向上设置功能


桁架结构工具中添加了一条规则,可以使所有桁架腹杆的腹杆开口朝上。

操作步骤:

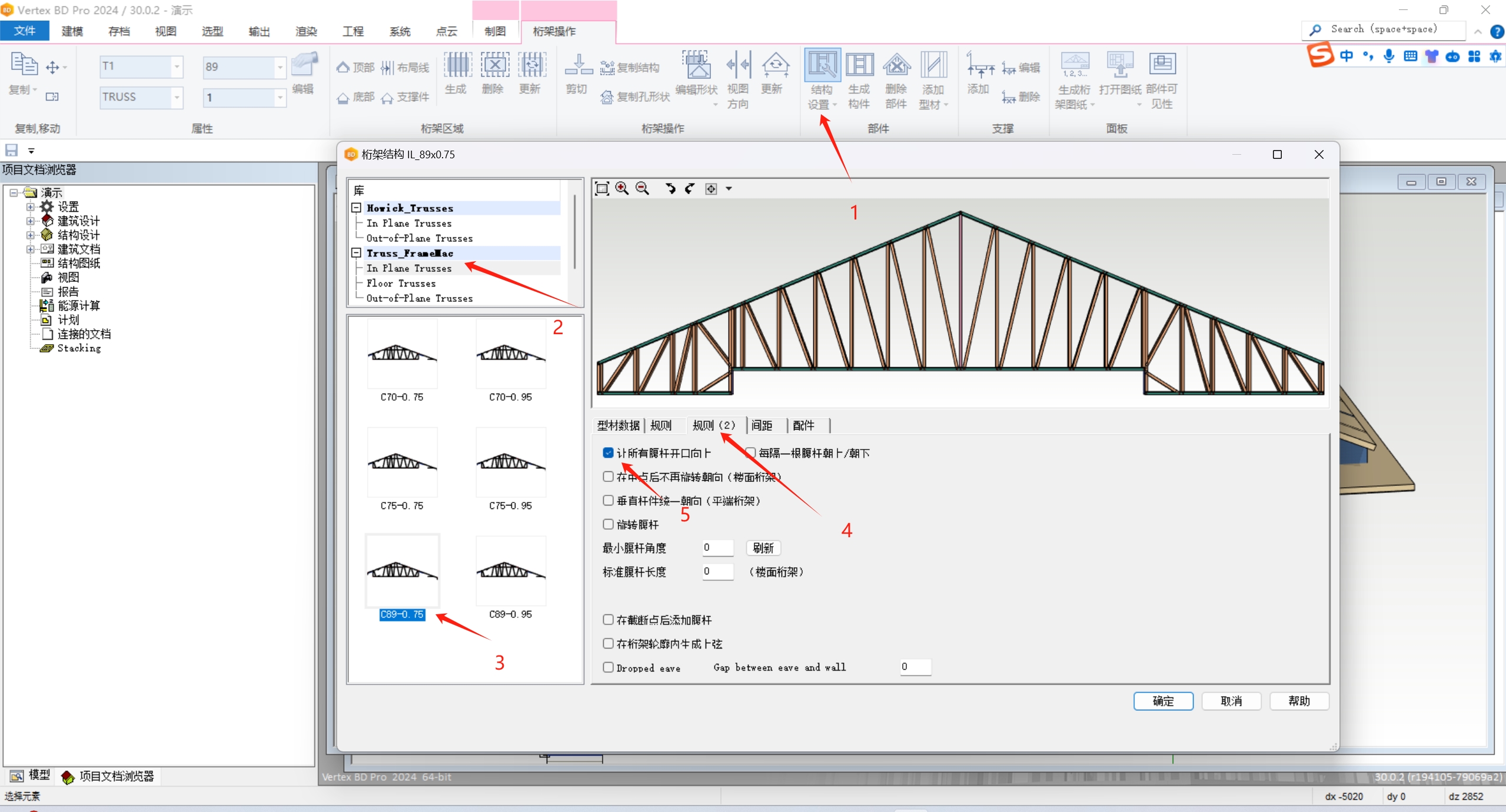

  1. 选中需要改动的桁架,选择结构设置,选择对应的设备库,龙骨型号,龙骨宽度

  2. 在规则(2)中勾选让所有腹杆开口向上。

  3. 更改完设置后,需要重新生成一次构件,龙骨才会变化。


增加桁架悬挑构件详图功能

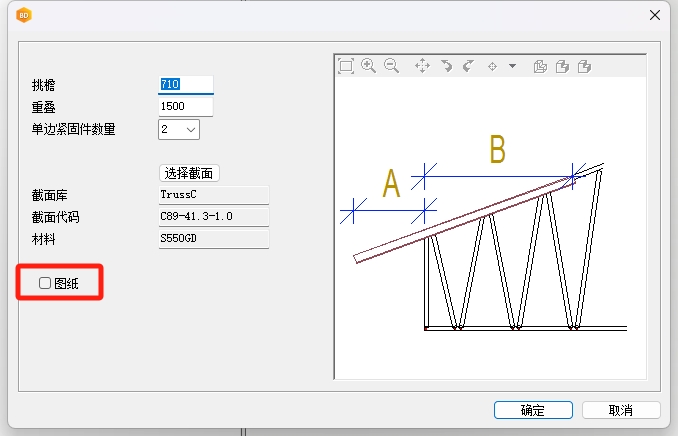

在向桁架添加悬挑构件时,勾选【图纸】,可以自动将悬挑构件创建为新的面板,用于输出生产文件与构件详图。

操作步骤:

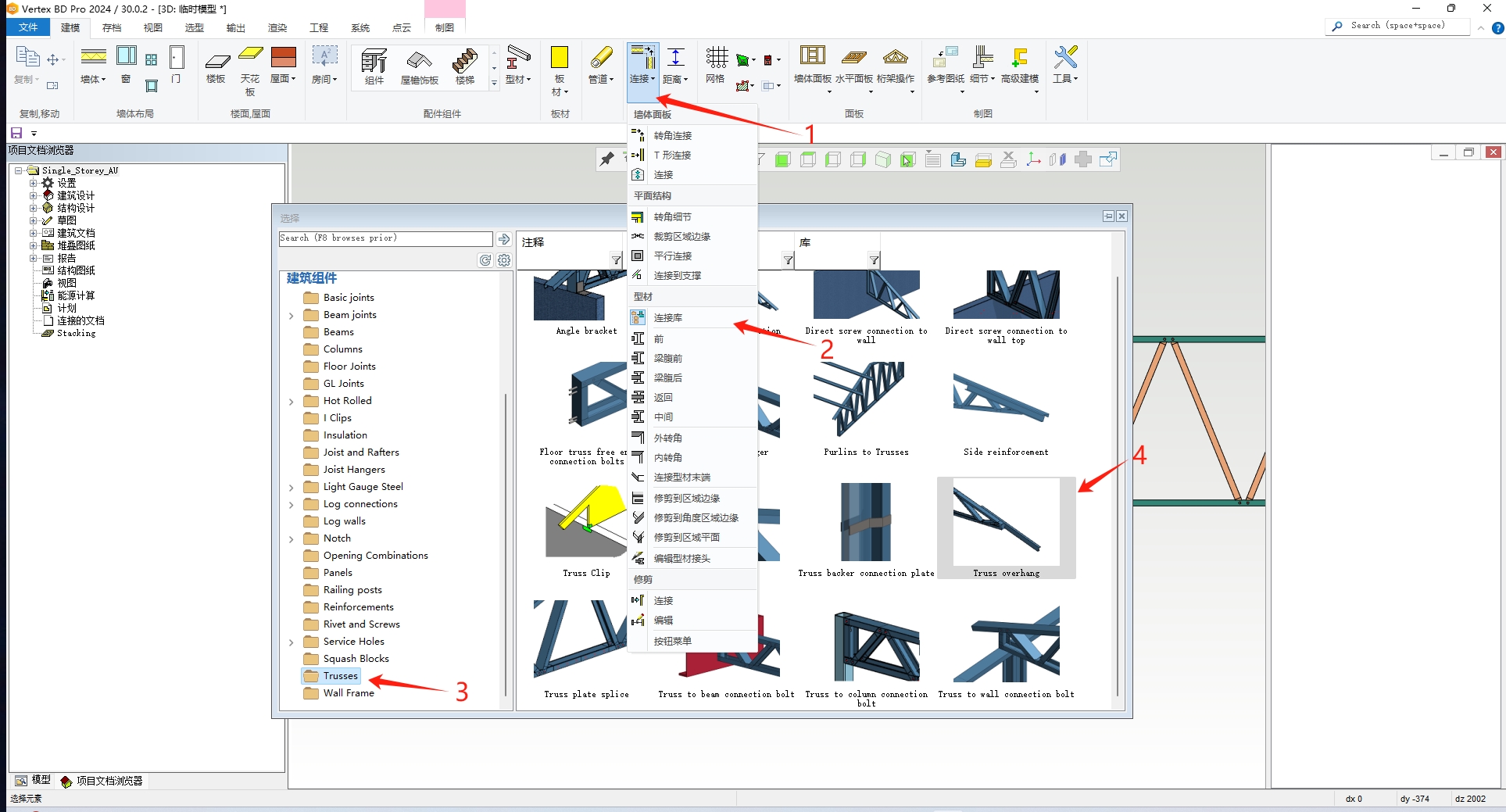

  1. 在建模---连接与约束---连接中,选择连接库。

  2. 在库中找到Trusses库,选择truss overhang工具。

  3. 在红框位置勾选,系统默认是没有勾选的。

  4. 根据提示生成出来的侧面龙骨是一个单独面板,可以生成对应的构件详图。


增加桁架连接热轧钢柱功能

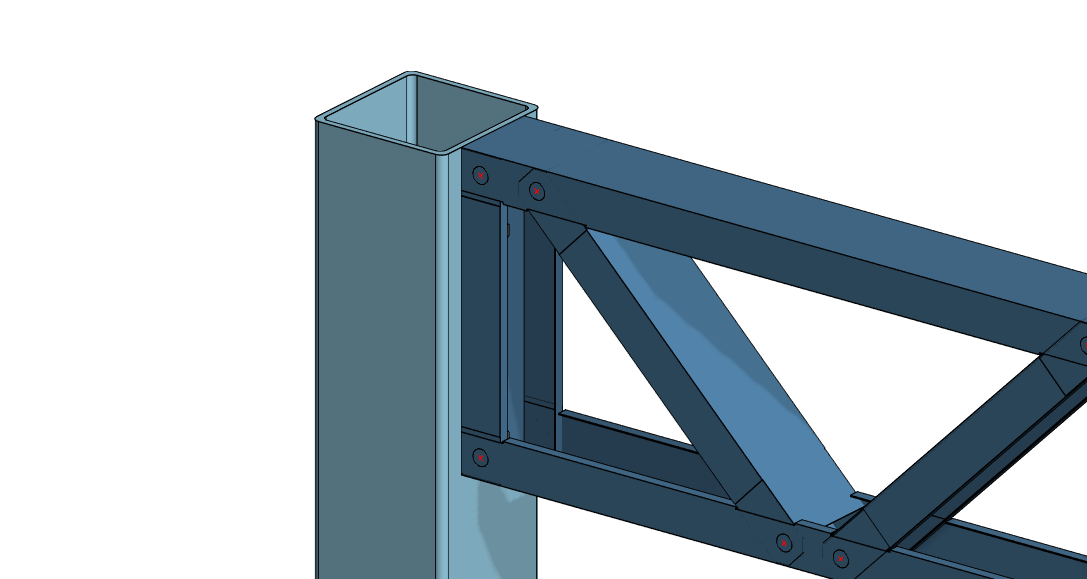

使用这个结构工具后,桁架与热轧钢柱的连接可以直接被桁架工程模块识别,而不需要额外绘制墙体模型才能通过荷载传递检查。

操作步骤:

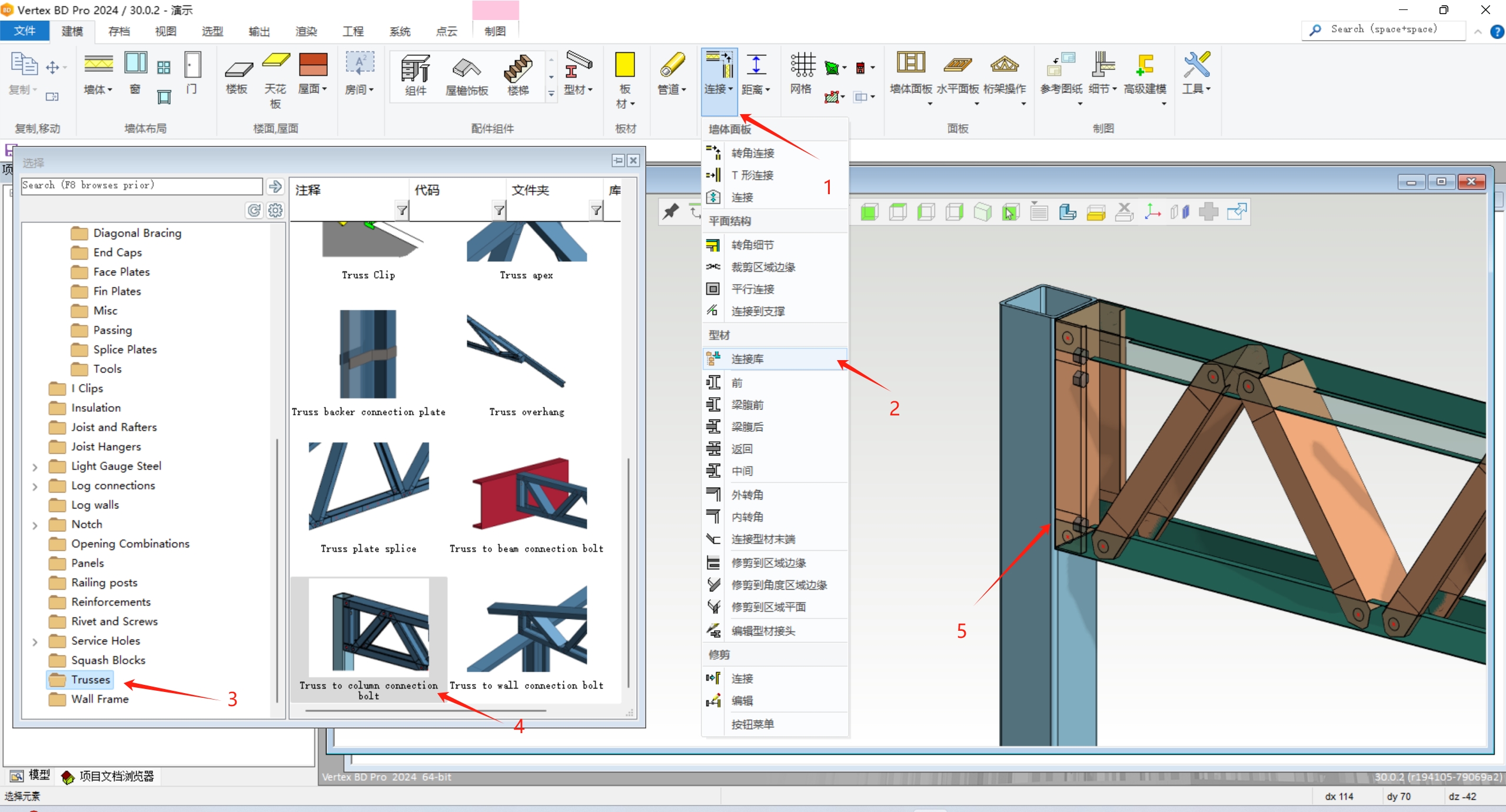

  1. 在建模---连接与约束---连接中,选择连接库。

  2. 在库中找到Trusses库,选择truss to column connection bolt工具。

  3. 可以根据提示,选择想要的螺栓型号,相应的螺栓位置。

  4. 该功能可以在对应的热轧钢柱上直接开孔,方便后期钢构加工。
