3D面板堆叠
3D面板堆叠常规说明

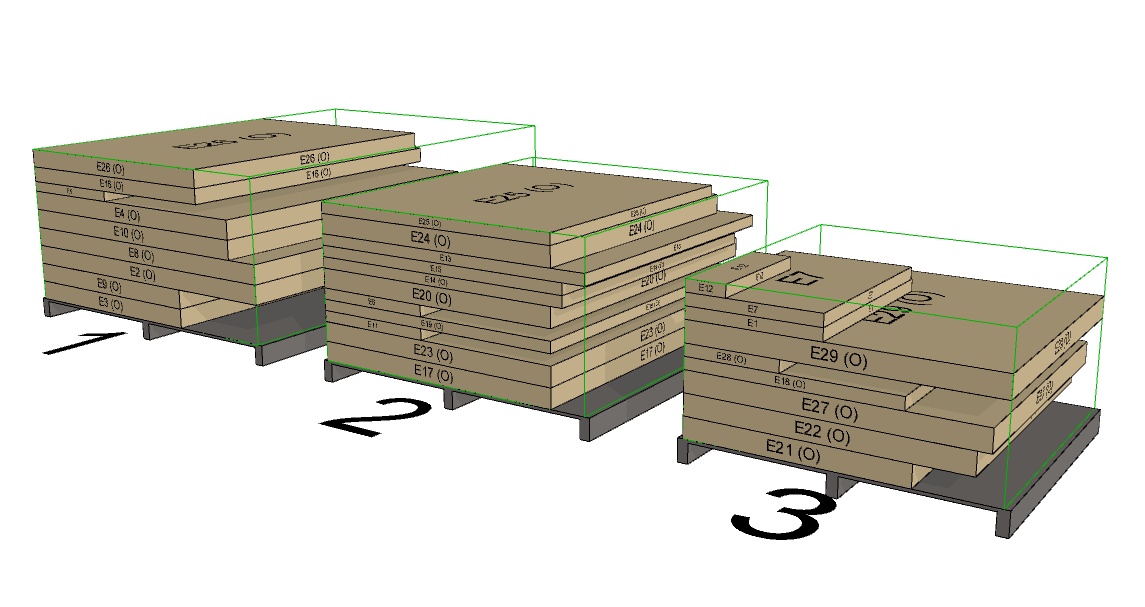

3D面板堆叠是Vertex BD 2024中的一项新功能,允许用户在3D视图中创建和修改面板堆叠。相对于之前的2D版本,性能和可用性都有极大的提升。
对于装配式建筑而言,在设计环节提前规划面板堆叠方式是项目管理中不可或缺的一部分。面板堆叠是否合理,会极大地影响物流、安全、效率、成本效益和质量控制。
面板堆叠在施工过程中起着重要作用,原因如下:
物流和安装:堆叠顺序由现场的面板安装顺序决定。该功能直接影响运输和制造顺序,可以确保施工过程顺利高效。
效率和生产率:最佳的堆垛顺序可以提高生产率并降低工人受伤的可能性。它可以快速方便地找到所需的面板,减少延误并提高施工过程的整体效率。
安全:安全的堆放做法可以大大降低因从堆放不当的堆中取出材料而导致堆料倒塌或受伤的风险。
质量控制:可以从面板堆叠生成详细的报告和图纸,为质量控制和施工过程提供必要的文档。
用户操作界面

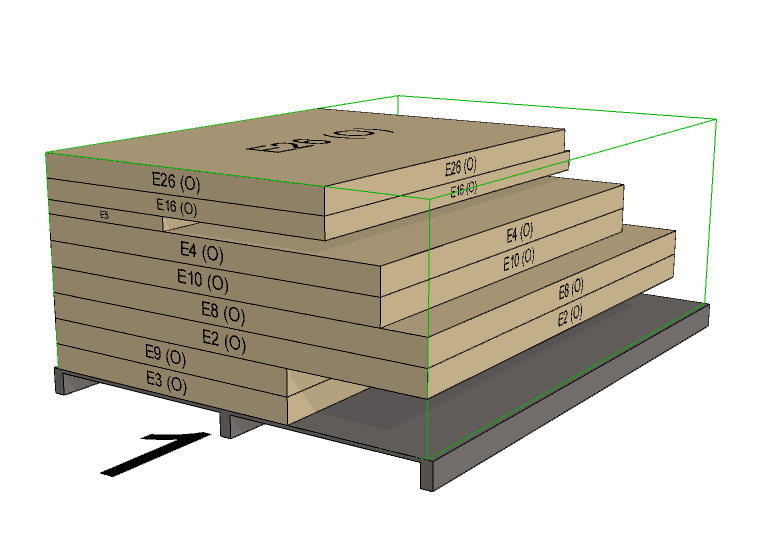

单一堆叠视图
多堆叠视图

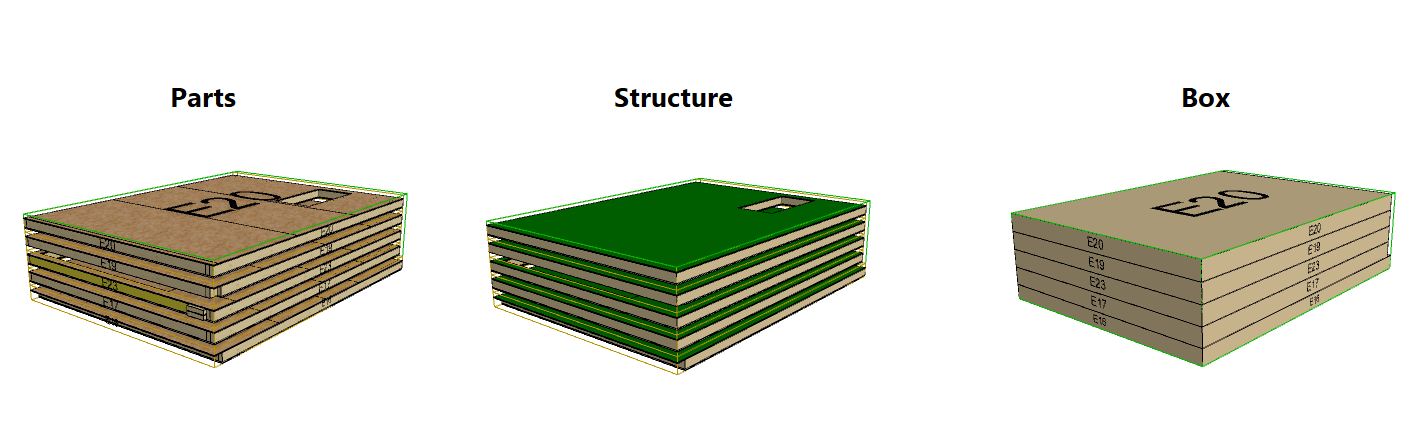

分类
排列与移动
操作步骤:

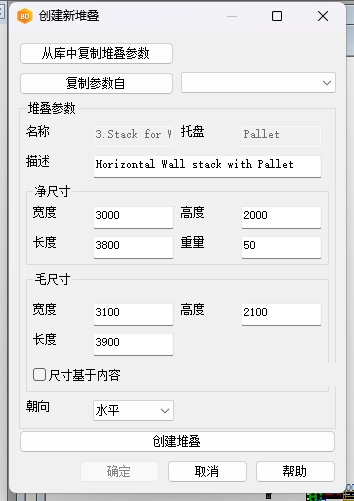

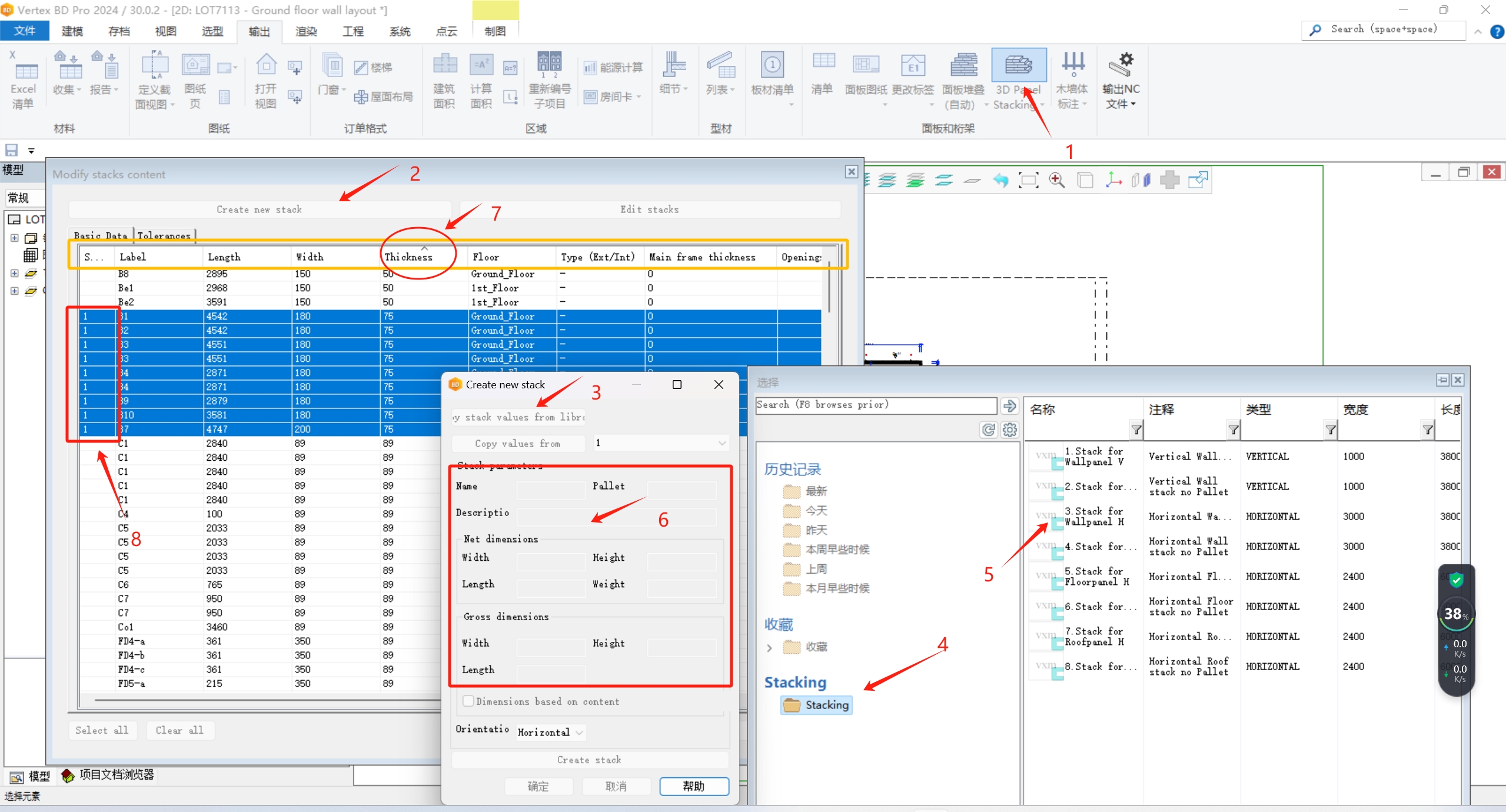

在输出--面板与桁架中选择3D panel stacking。双击打开后选择创建新的堆叠图,3号位置是系统预存的不同尺寸的堆叠图。可根据4号和5号选择想要的尺寸数据。也可以在6号处自行输入尺寸数据。

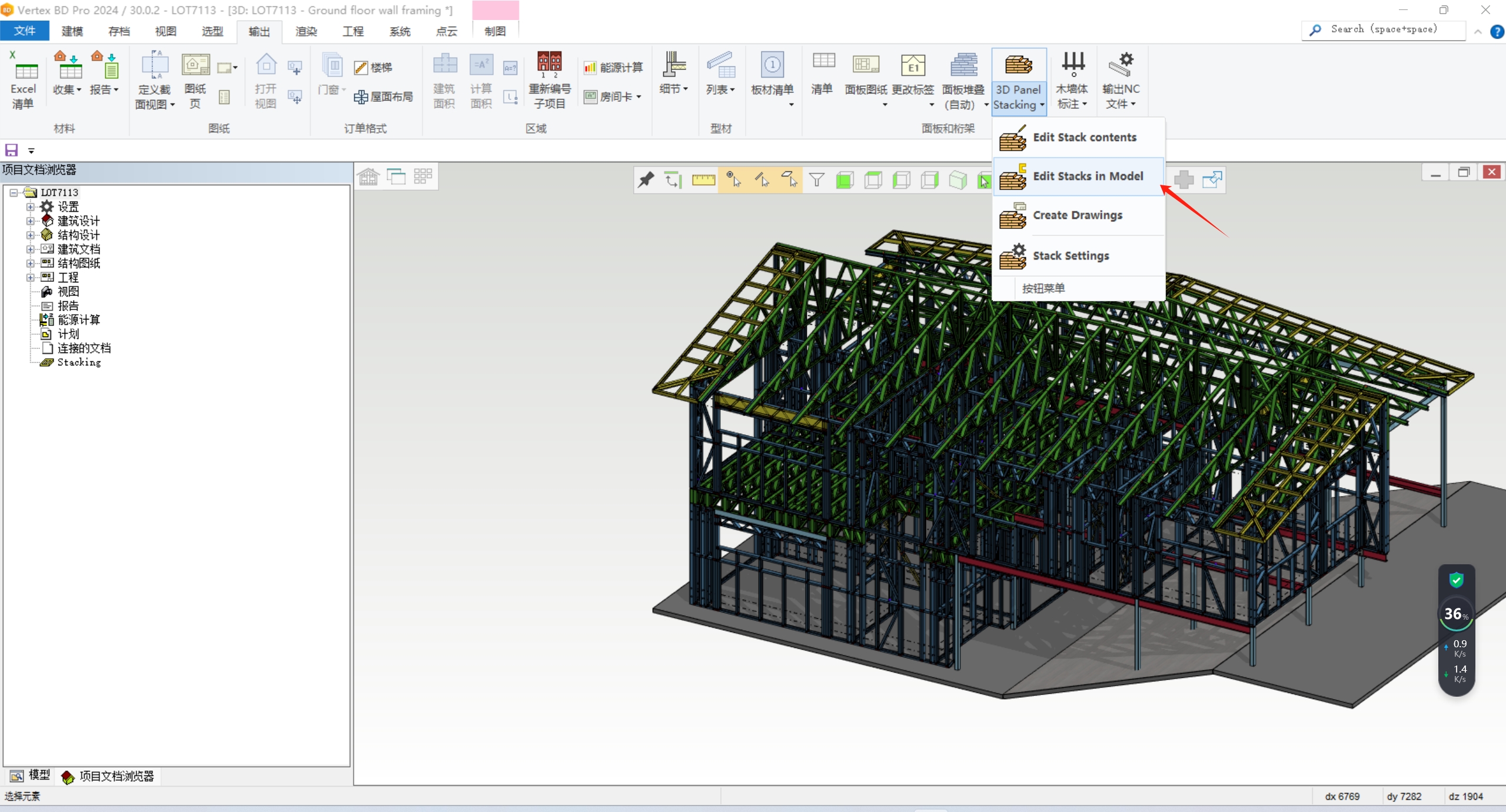

可以根据黄框内条件进行筛选排列。例如目前是根据厚度排列。然后选择面板,在8处输入你创建的堆叠图编号。确定好后,可以在3D panel stacking中编辑堆叠图。

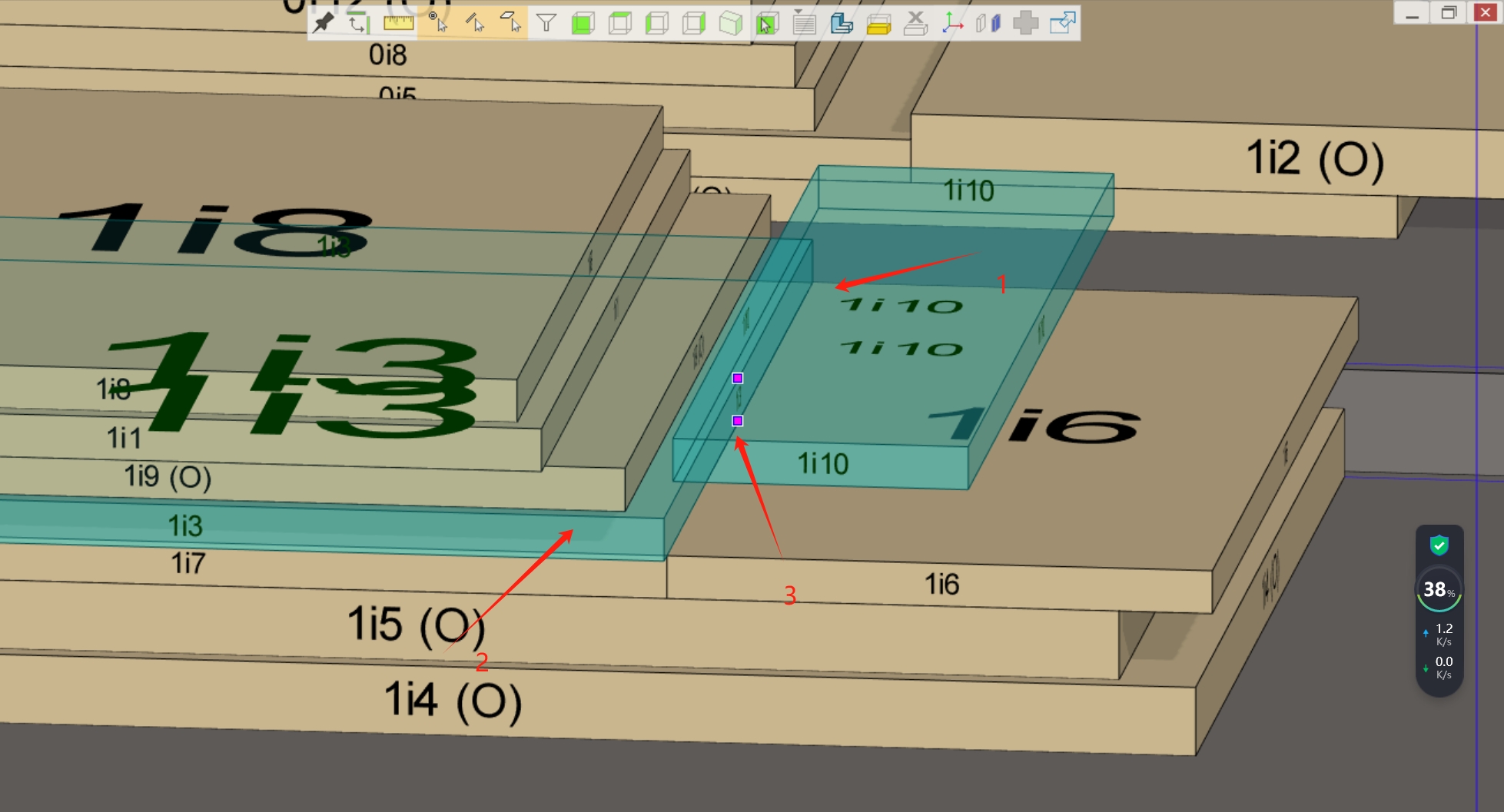

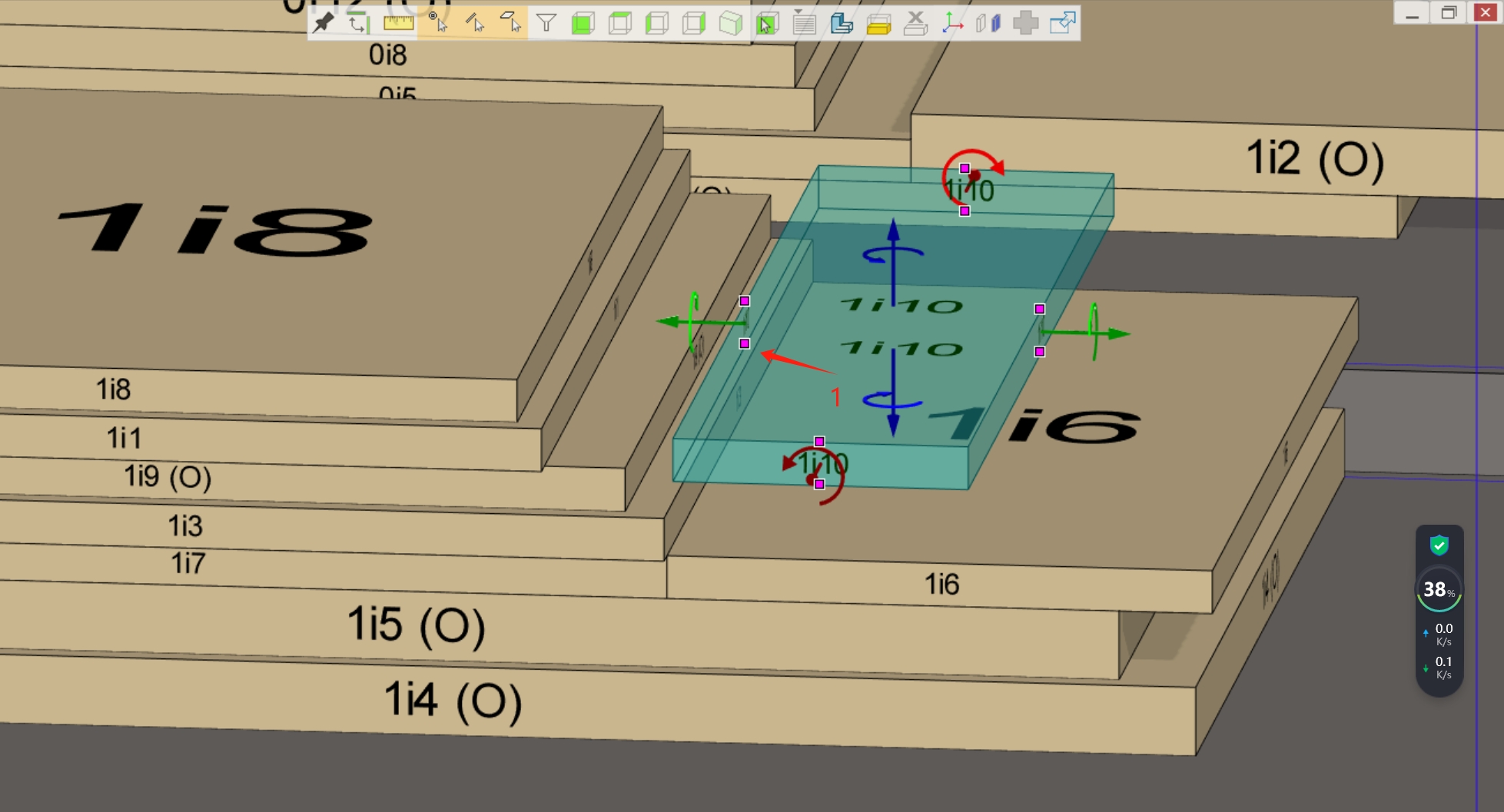

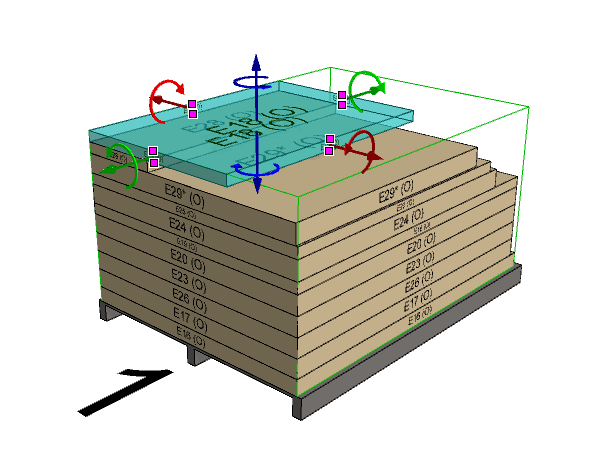

在3D堆叠图中,可以手动移动进行调整。移动方式与普通面板移动一致。同时也可以选择单击一块面板,选择某一侧中间的点位,然后点击想要紧靠的面板对应一侧的点位。就可以完成移动这个操作。

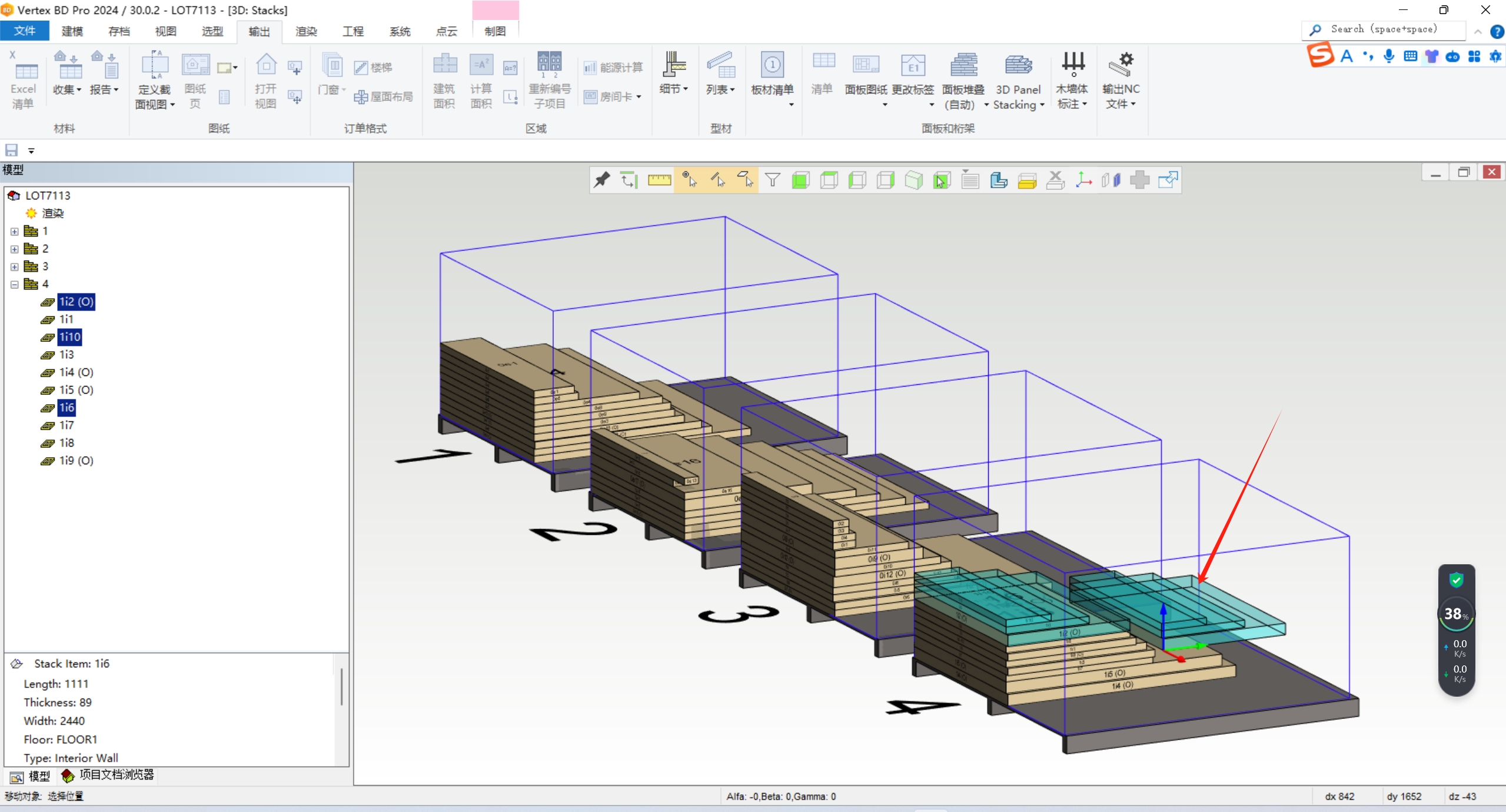

此外,不同编号堆内的面板可以相互移动。

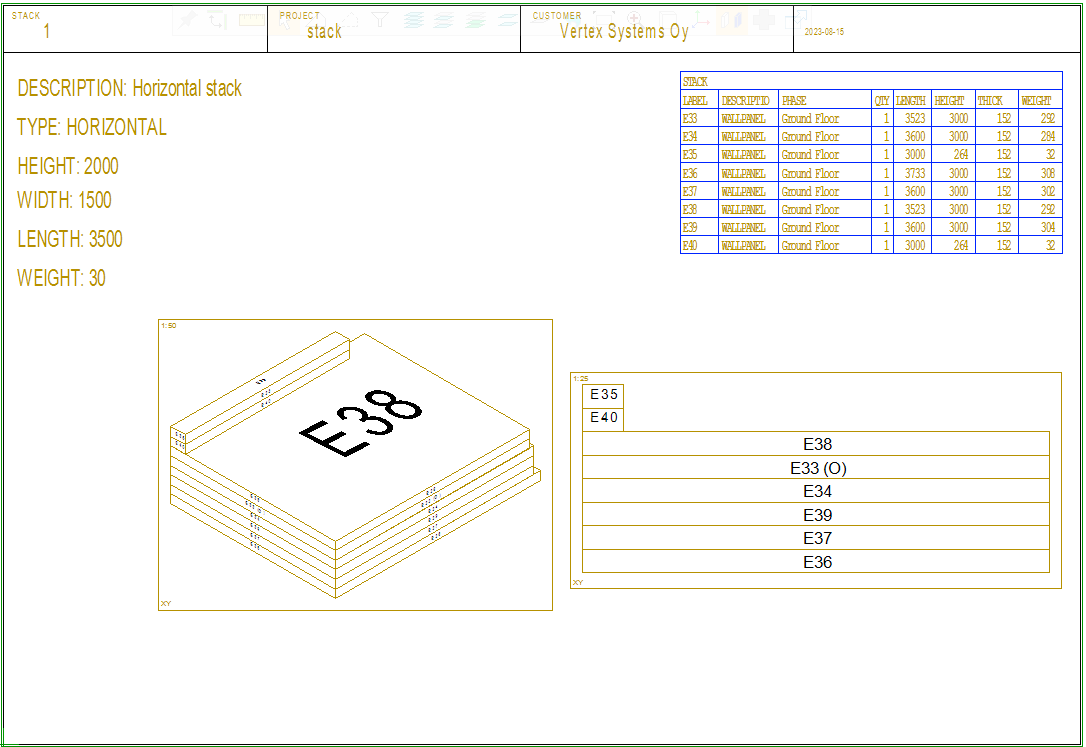

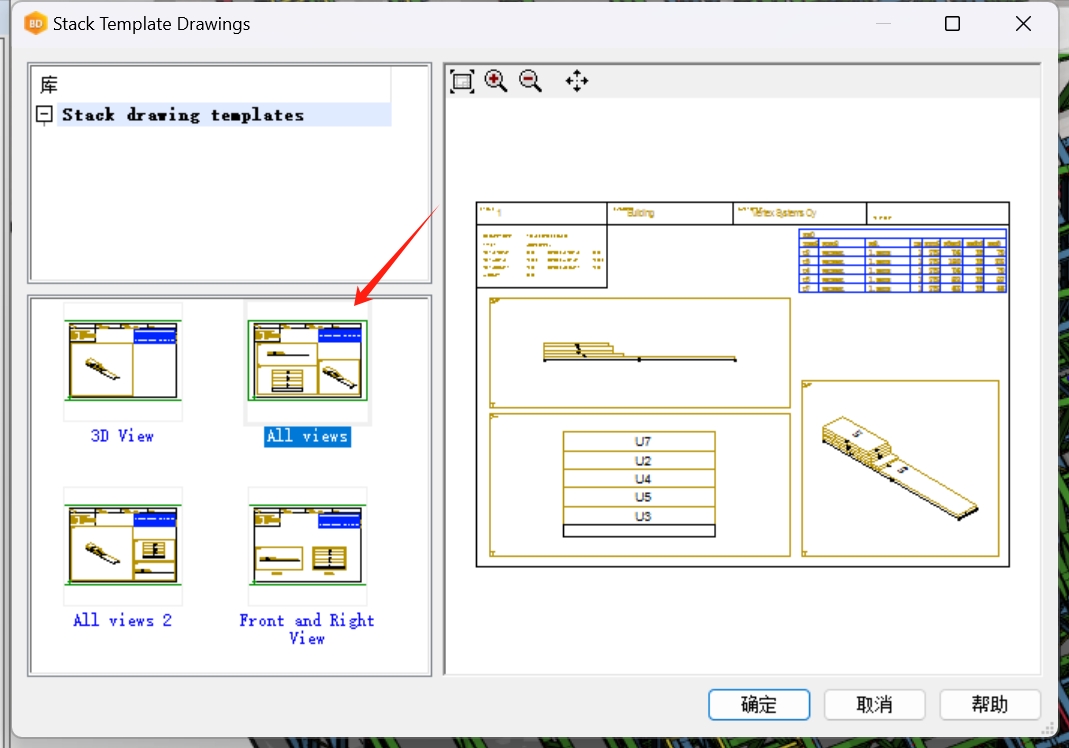

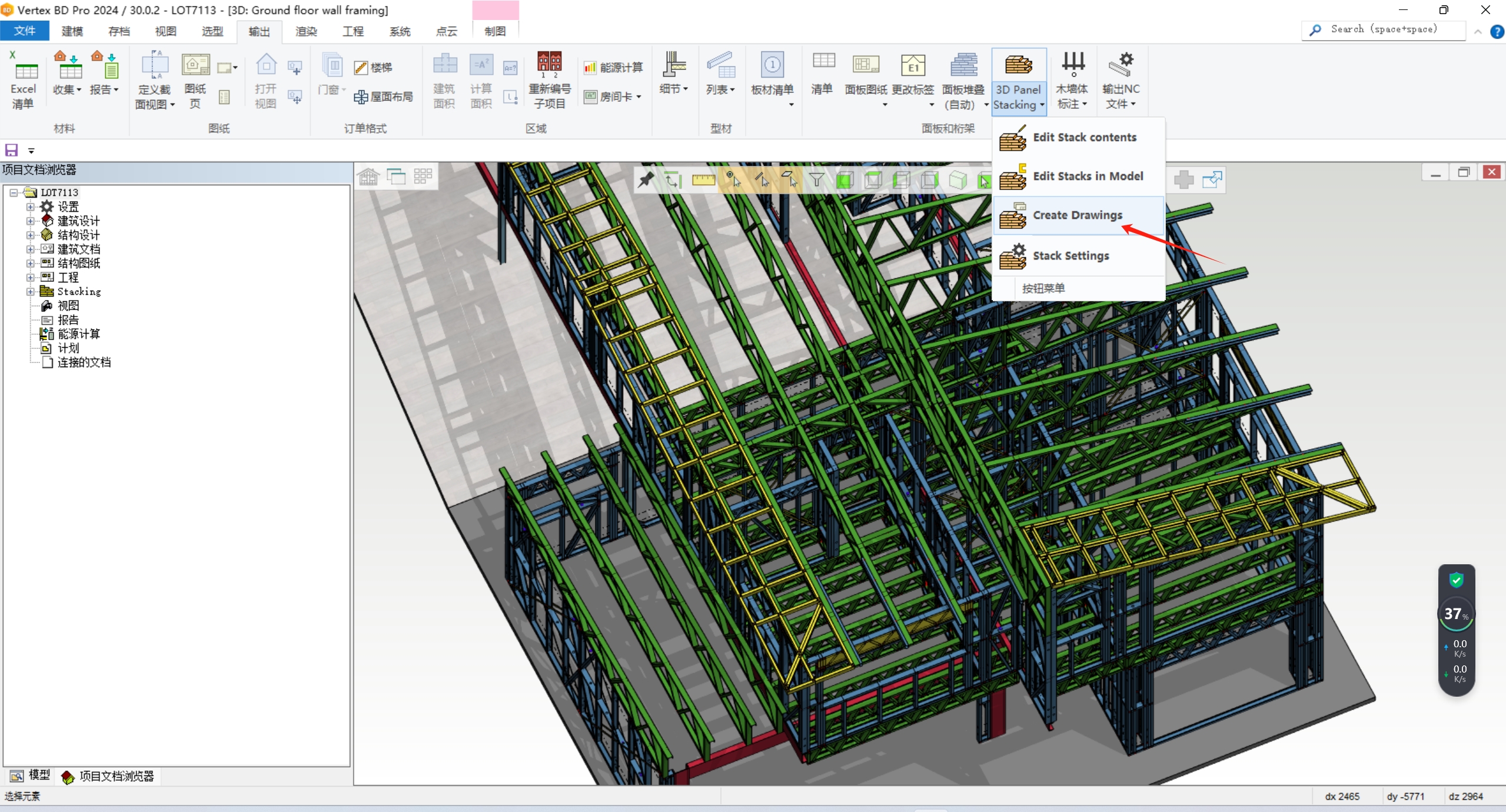

在堆叠图调整好后,可以根据自己需要的图纸模板输出图纸。

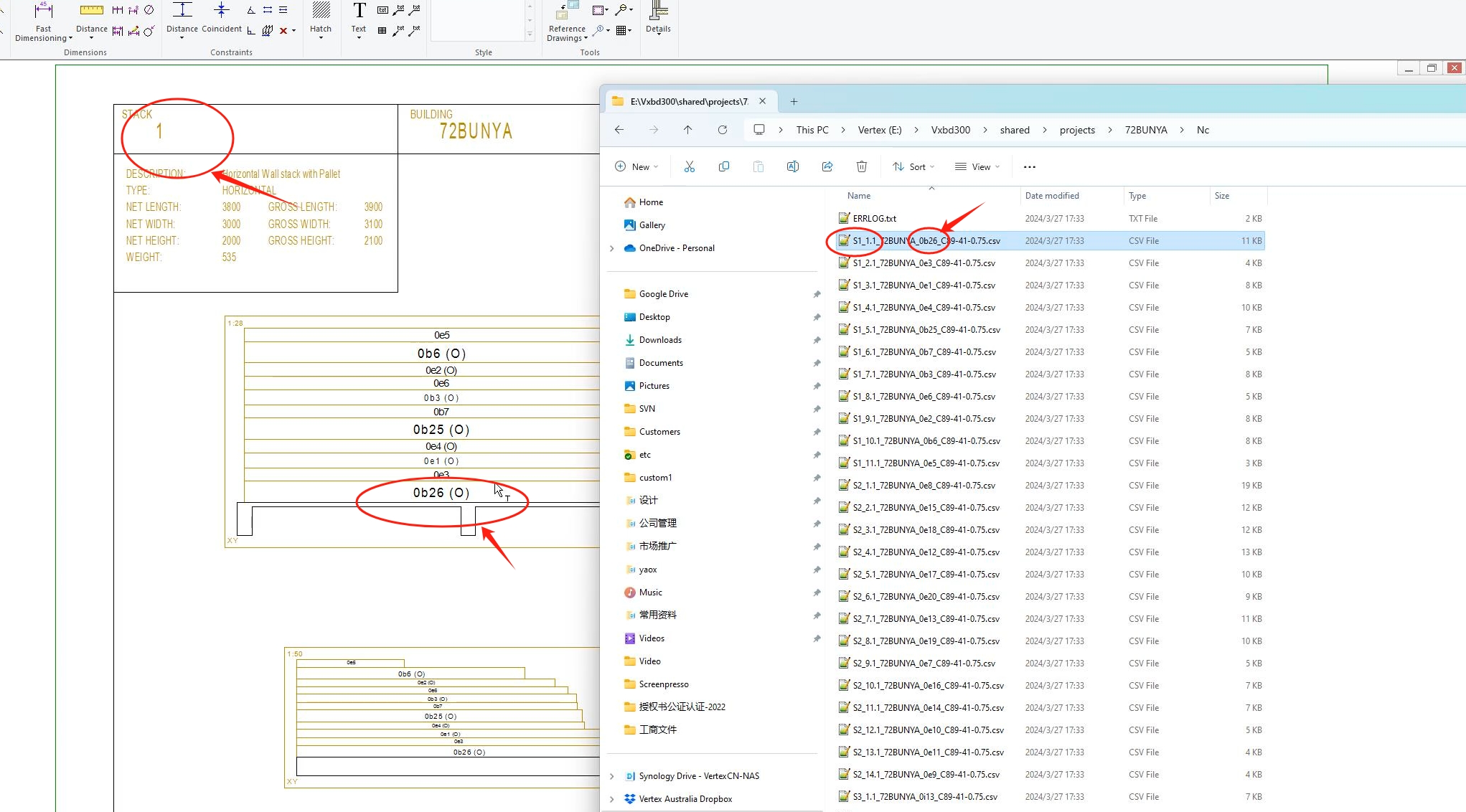

在输出图纸后,再次输出NC生产文件。则生产文件编号会与堆叠图纸内编号一致。
列如:位于1号堆最底部的面板0b26.是NC生产文件的第一个。这样方便工人进行安装堆叠。

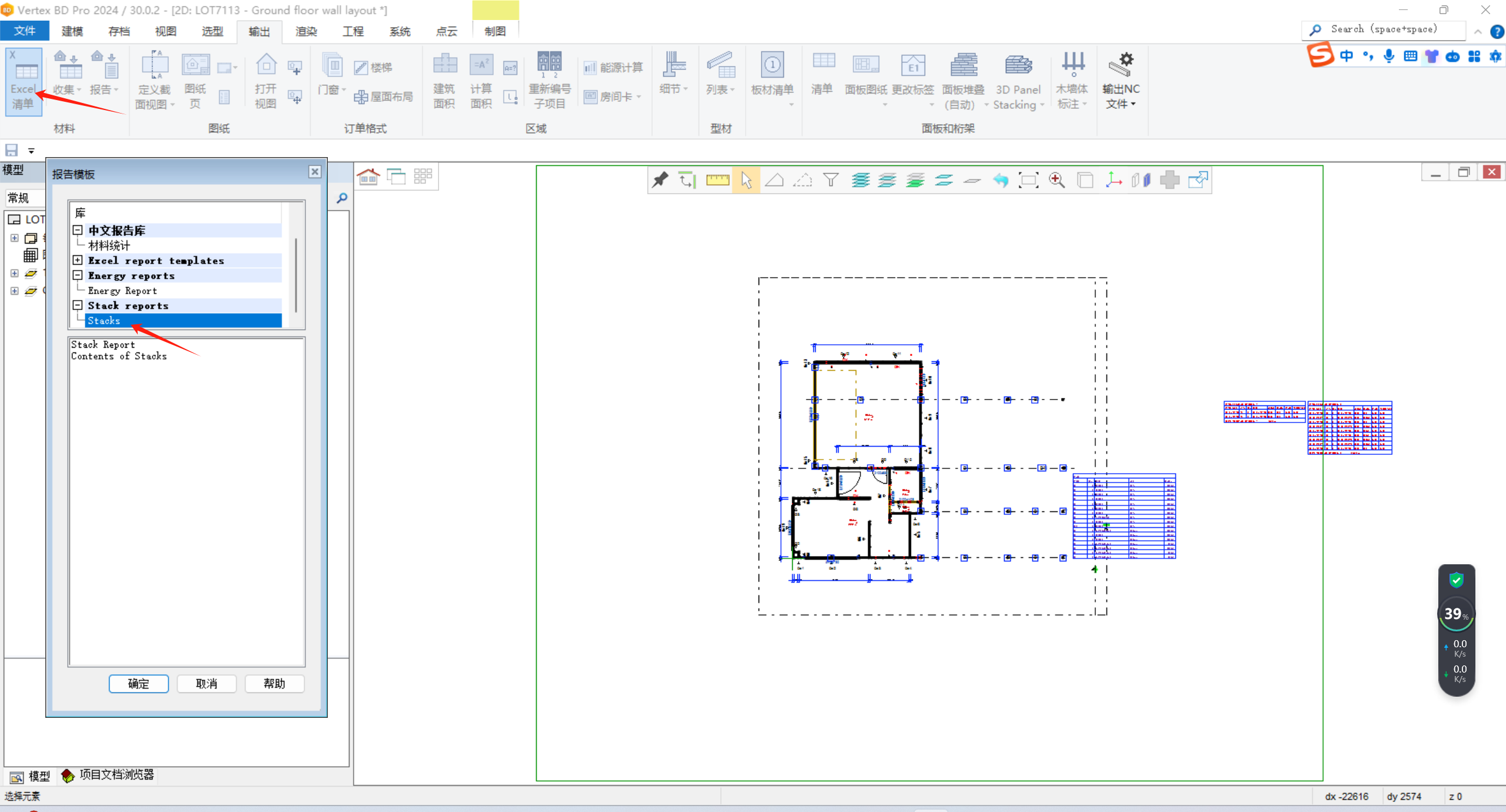

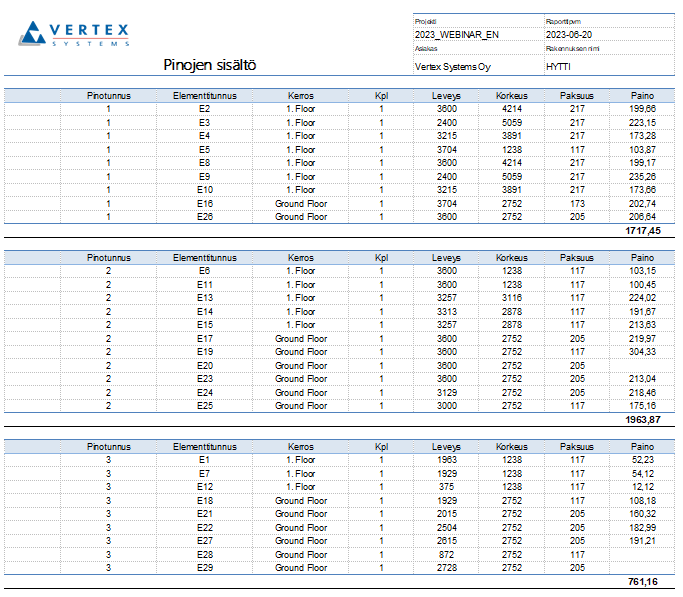

堆叠图的报告

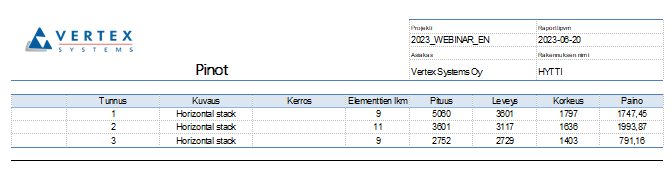

可以得出每一堆的尺寸,以及每一堆内的面板编号与相关数据。
