热轧钢连接细节

模型

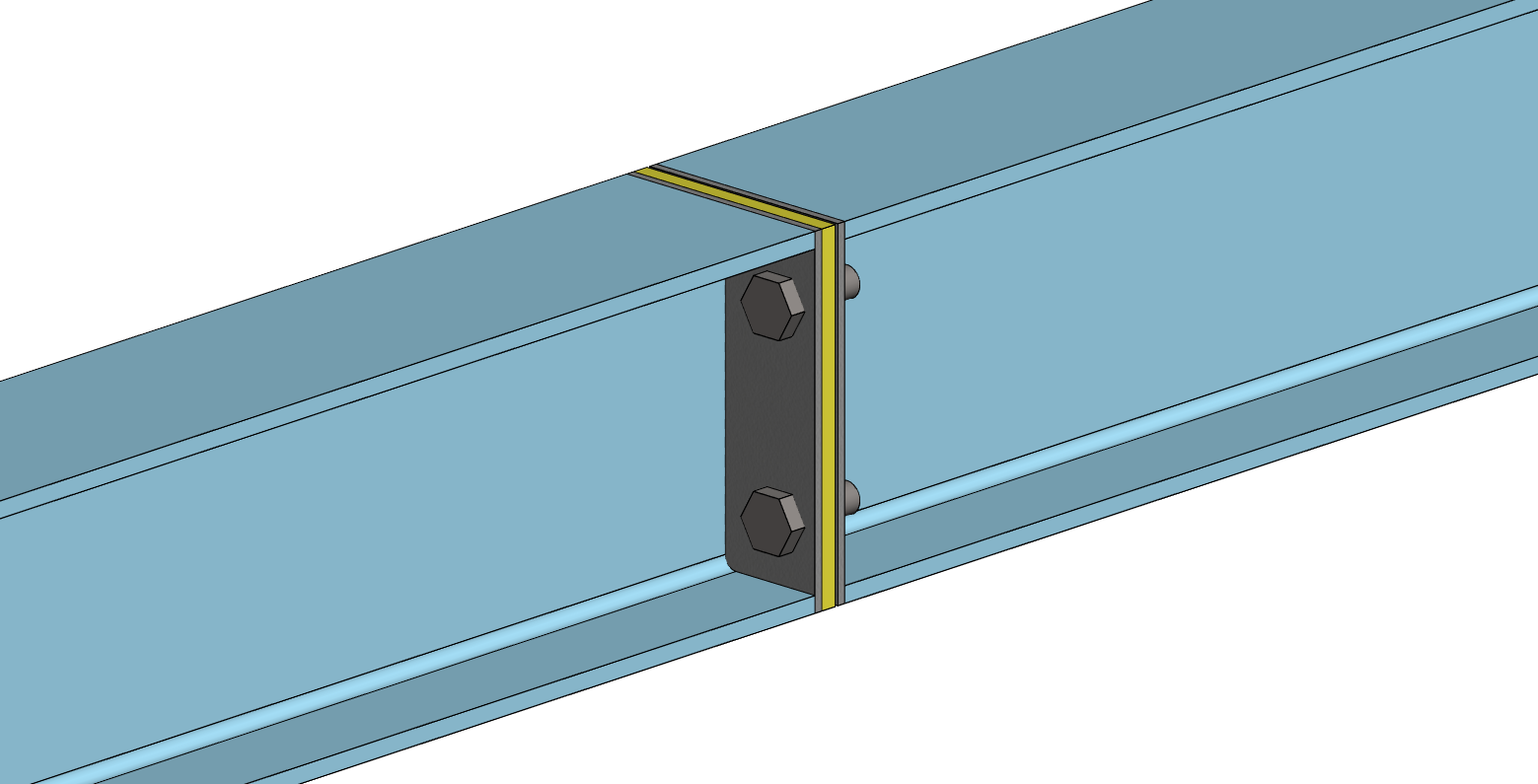

梁到梁和柱到柱的拼接连接，(0701)和(0705)现在支持热断裂和端板公差与面板连接一致。还能保存连接参数设置。

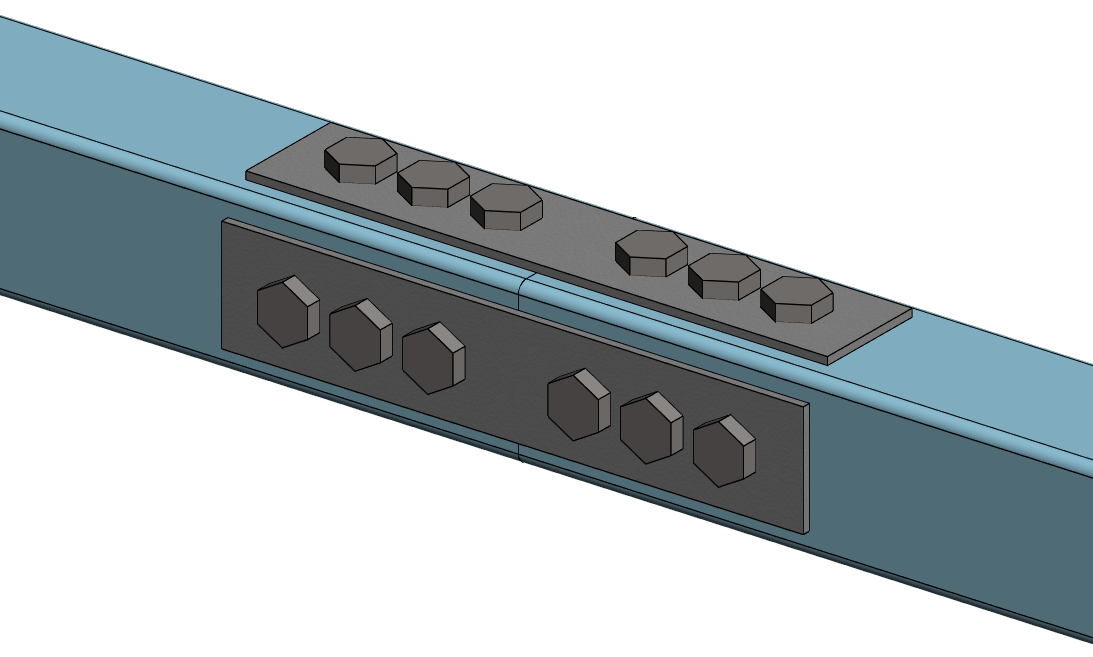

现在SHS和RHS拼接支持在外面设置桥接板。螺栓类型既有普通螺栓，也有沉头螺栓。

通过面板连接的横梁到横梁(0604)现在支持横梁上方和下方的焊接公差。

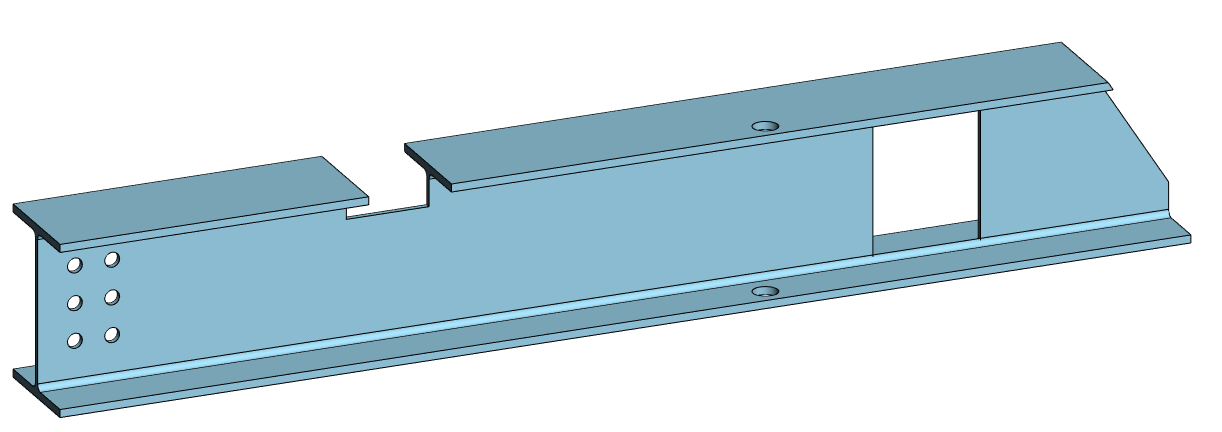

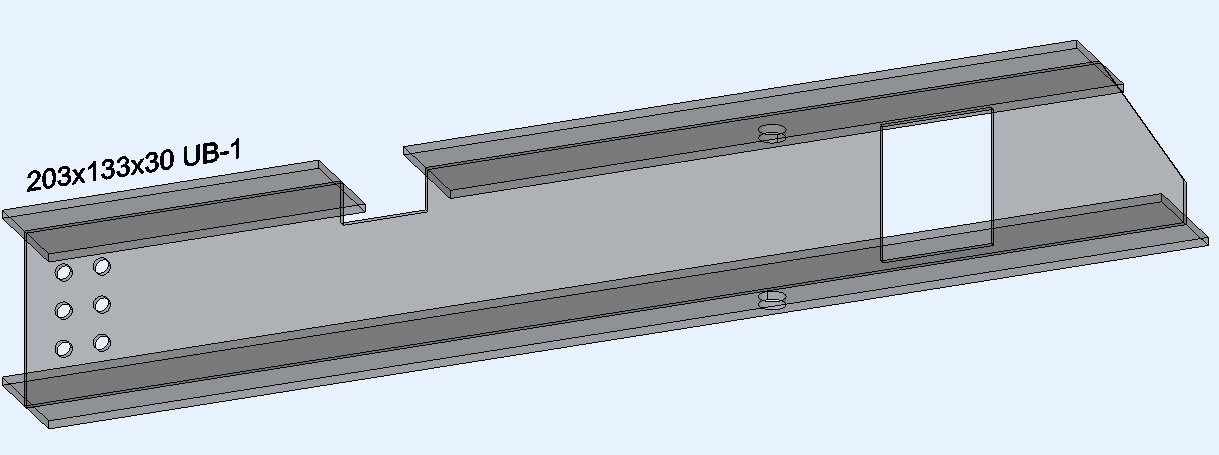

如果梁或柱被切割，切割点将显示在梁零件图上。

如果梁或柱被切割，切割角度将显示在梁零件图上。

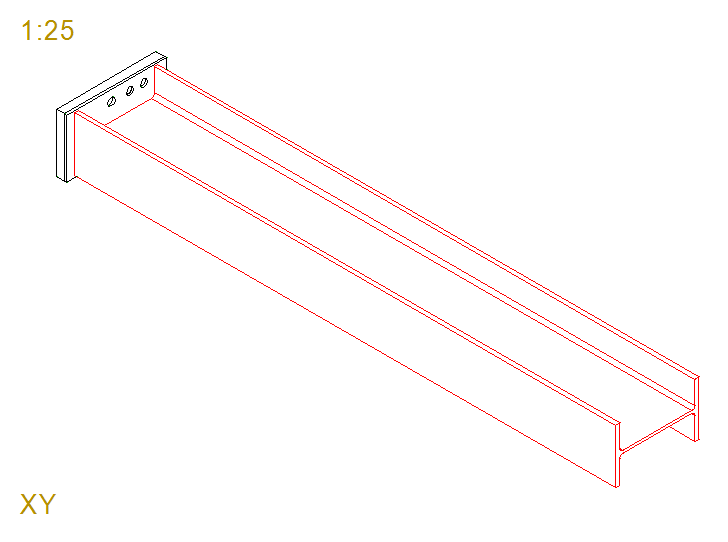

从输出→型材→热轧板的板件图纸现在有一个额外的视图显示板的厚度。

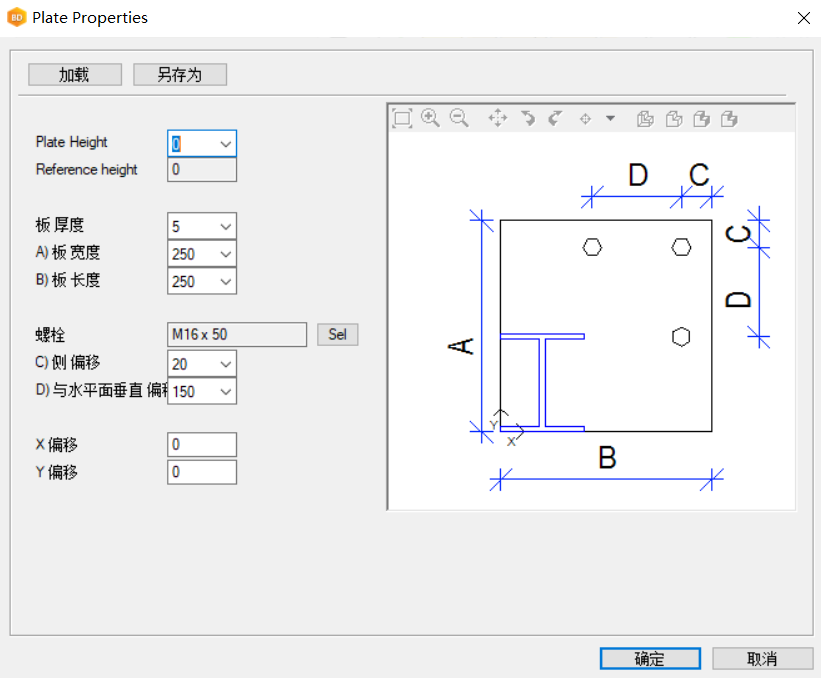

现在的底板已经改进了，新的右侧示意图清楚地显示了参数的含义，还可以保存参数并将其加载到您的定制库中。现在有一个新的3孔的角板如下图所示。还可以通过连接库→Hot Rolled→ tools→free bolt来添加其他类型螺栓。

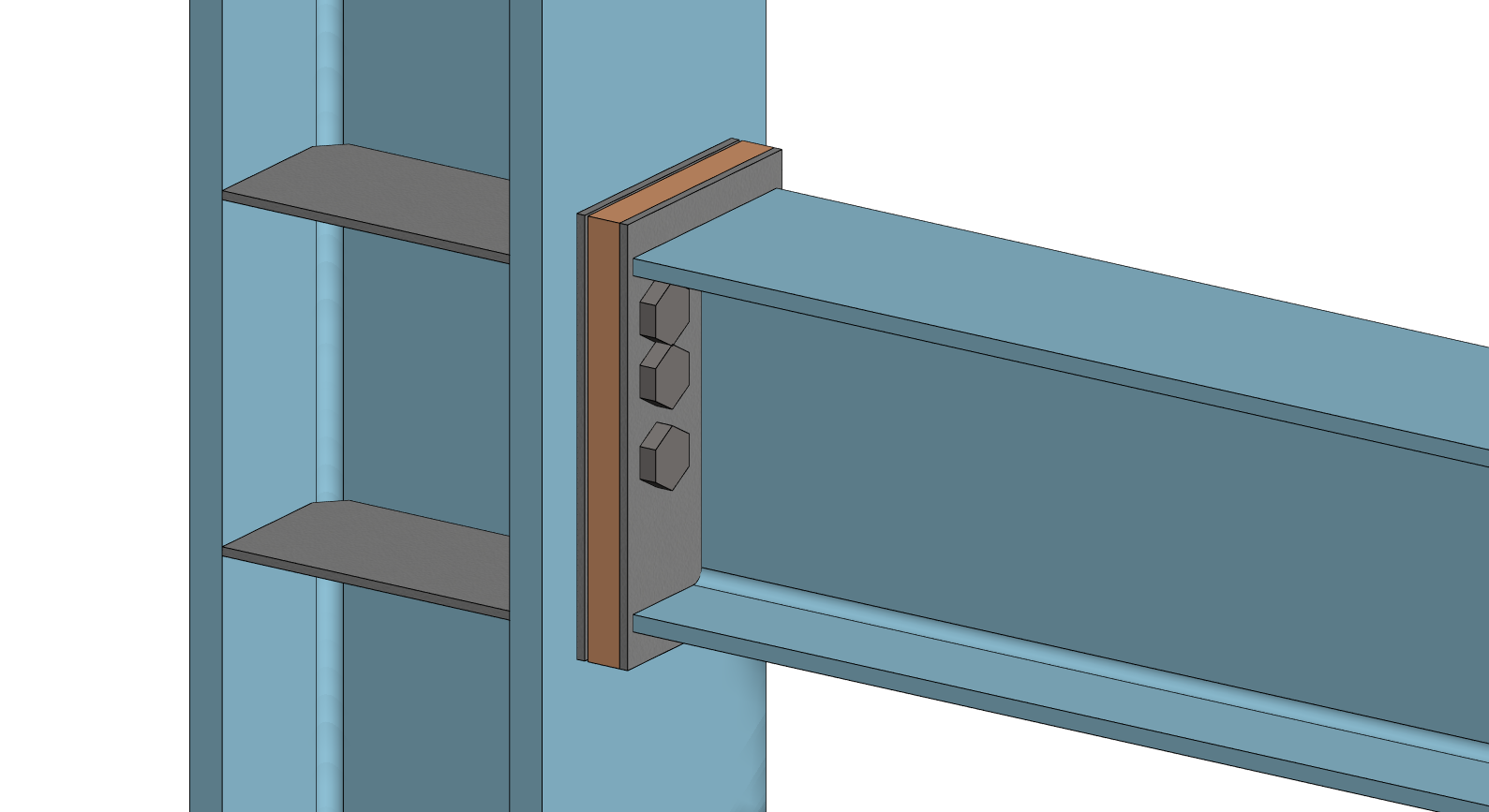

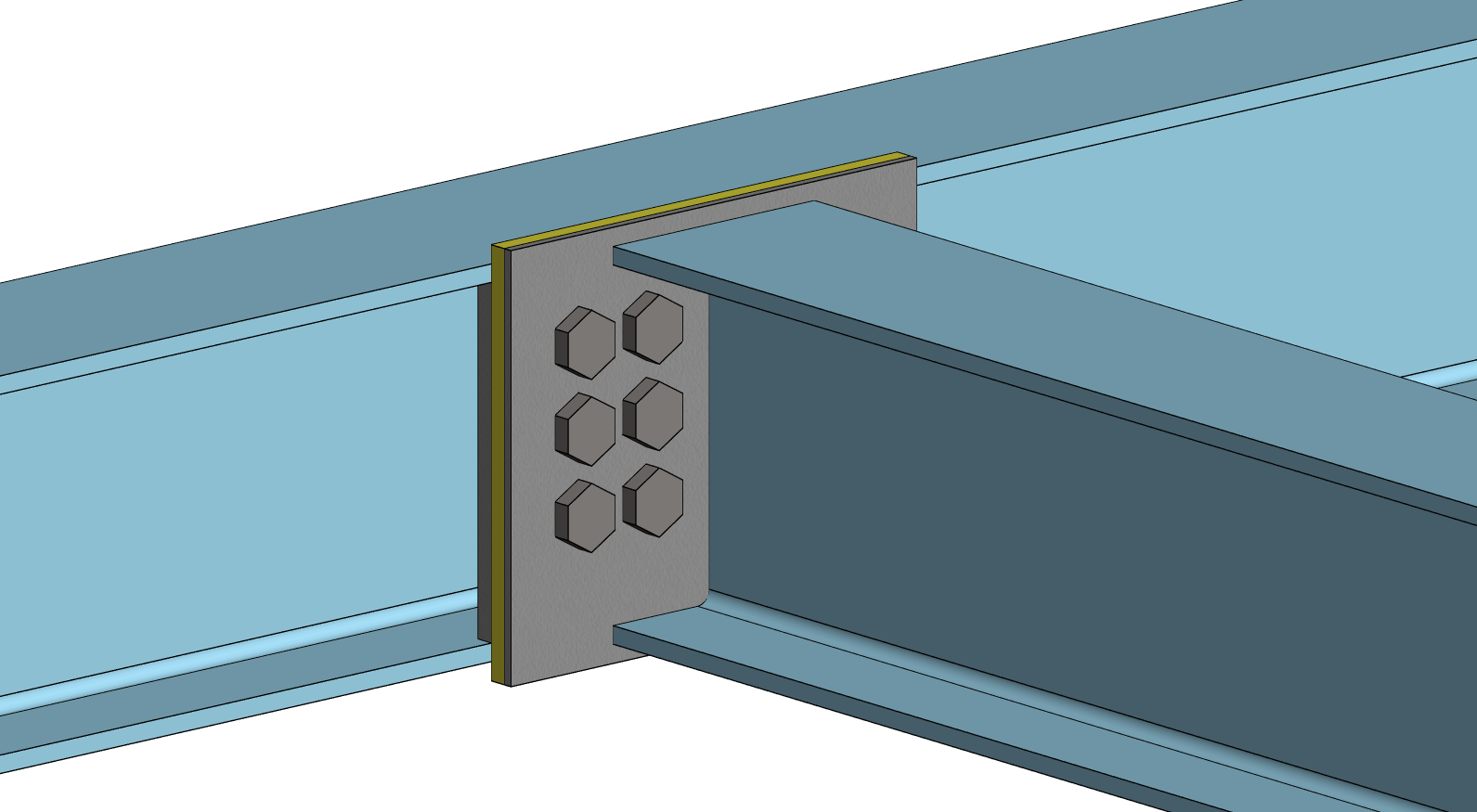

梁到梁和梁到柱面板现在具有附加参数，可以在梁到梁/柱之间添加公差。此外，还可以将安装板安装到柱上或将热板/冷桥连接到梁的末端。热断开基于外形，但不会写入DSTV NC输出。

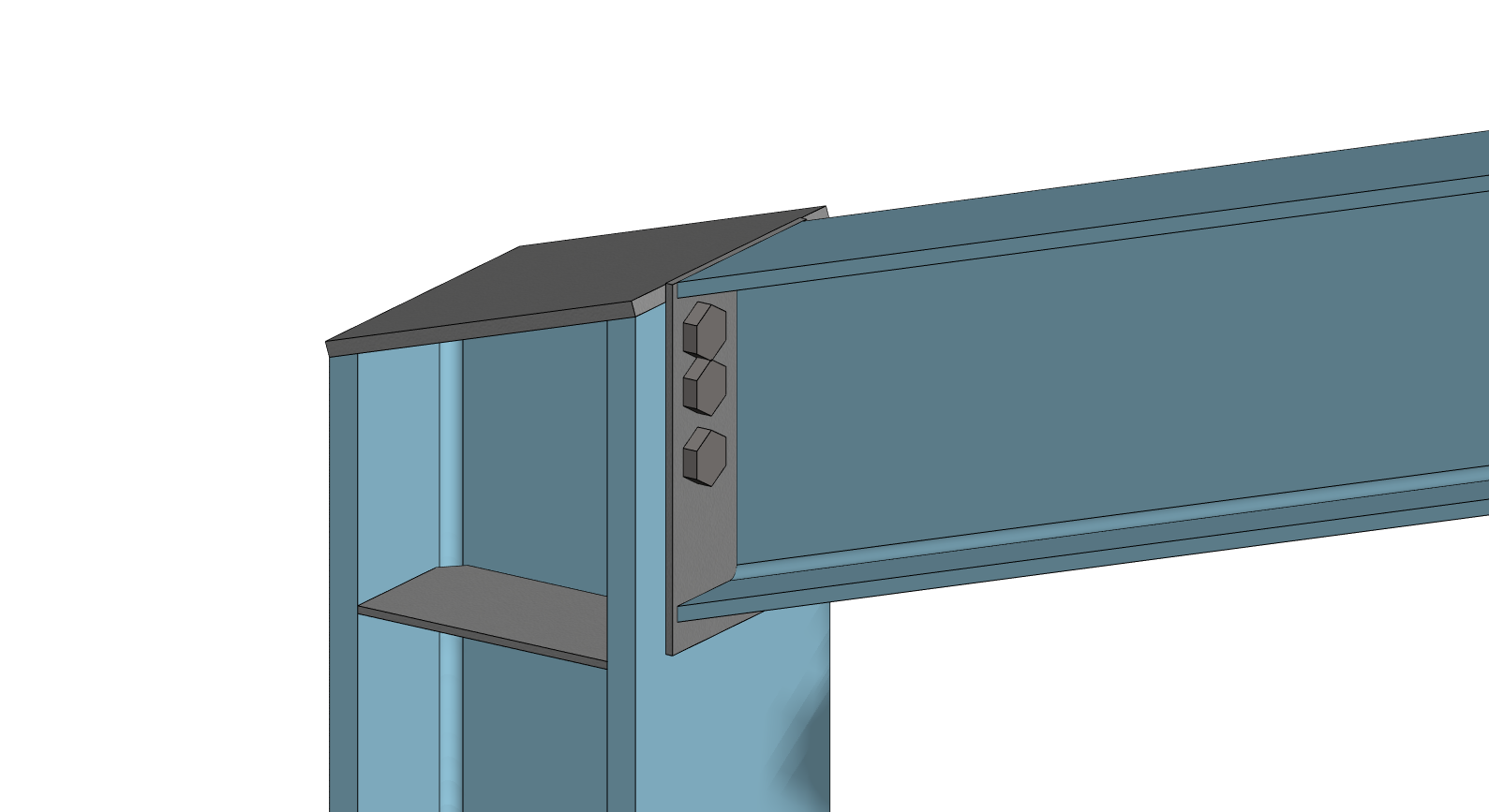

已创建新的梁到柱角面板连接，该连接将在柱顶部创建端盖。

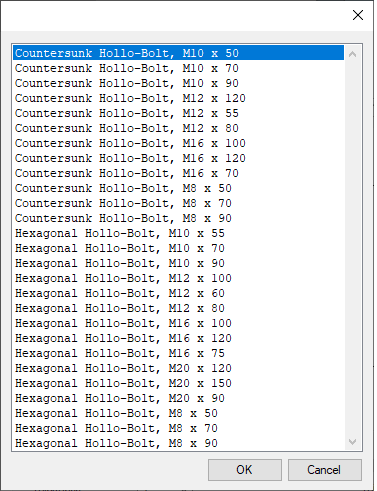

现在为您的连接选择螺栓时，您可以选择hollo bolts螺栓，，如HB20-2。

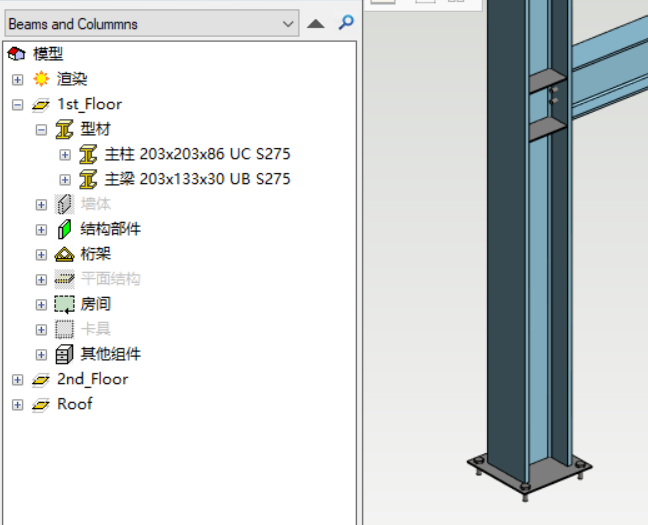

模型树中添加了一个新的快速视图-梁和柱。这样可以快速隐藏当前模型中的所有内容，但梁和柱除外，这样可以清楚地查看热轧钢部分的细节。

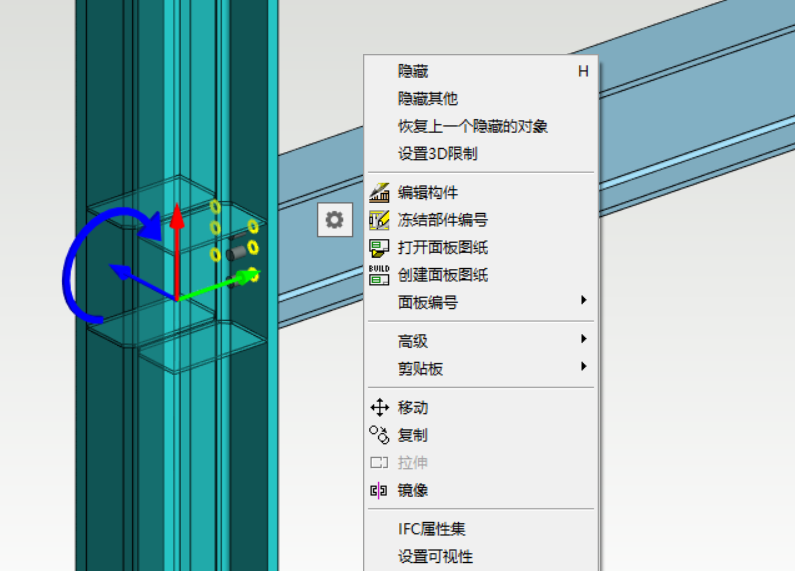

梁面板关联菜单已与常规面板关联菜单同步。现在，您可以编辑零件、冻结部件编号以及通过单击鼠标右键直接打开和创建面板图纸，以前这些命令仅在功能区上，每个用户需要自定义。

现在所有的热轧钢都贴上了全球标签。这使得模型中所有独特的板材易于量化，并减少了零件图纸的数量。

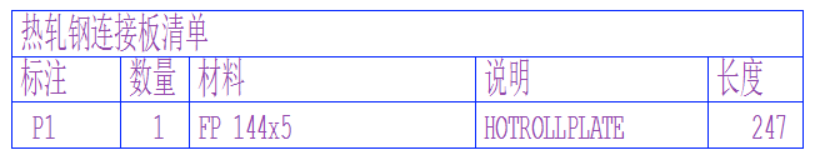

切换到2D界面，在“输出”→“型材”→“列表”→“hot roll plates”下创建了一个新的明细表。它使用新模板创建了清晰的图形。

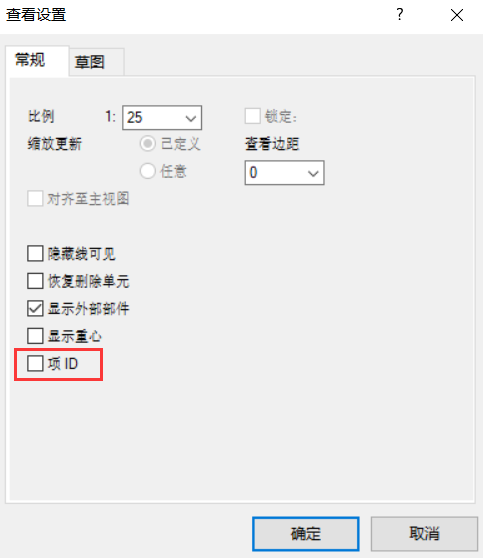

梁面板图形上的视图现在可以选择删除标签，这样能使图形更加清晰。

已创建新的DSTV NC输出许可证选项。可以导出所有的热成型梁、柱和板。它支持I、U、L、矩形、空心矩形和圆形空心截面。如果您没有使用热成型库，例如hfSHS，那么可以在设置中重新映射概要文件/DSTVSetup.txt文件。

它支持端角、孔和槽口。如果孔太大，则将它们写为内部轮廓。

这个新的许可证选项可以试用一个月，方便在购买前进行测试。您可以在vewer（如ProCam Lite 3D）中查看导出的文件，来验证是否正确导出了梁和柱。
