组件库

新组件

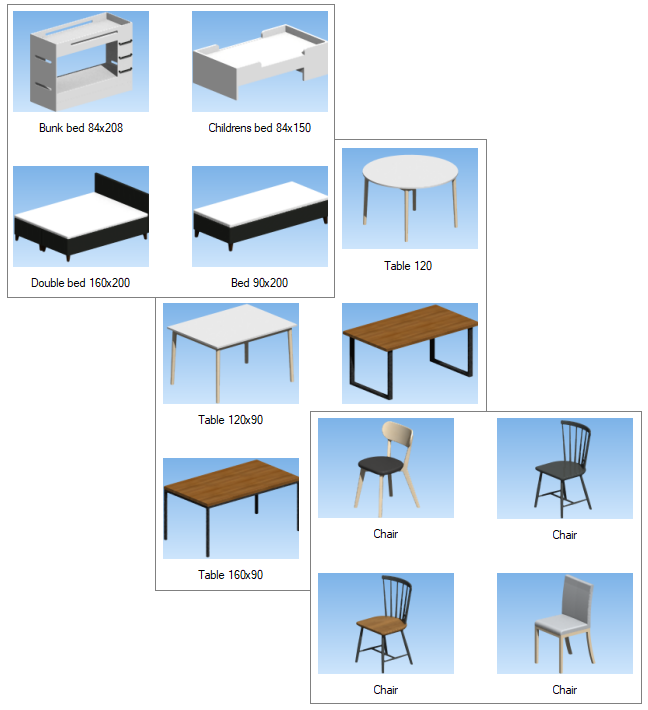

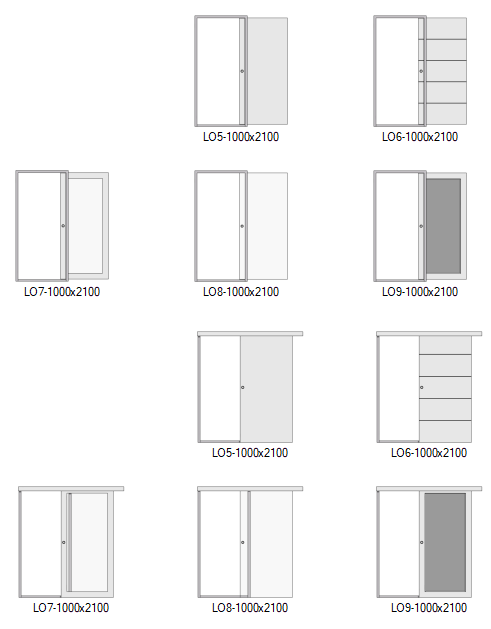

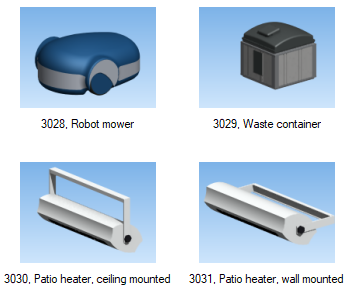

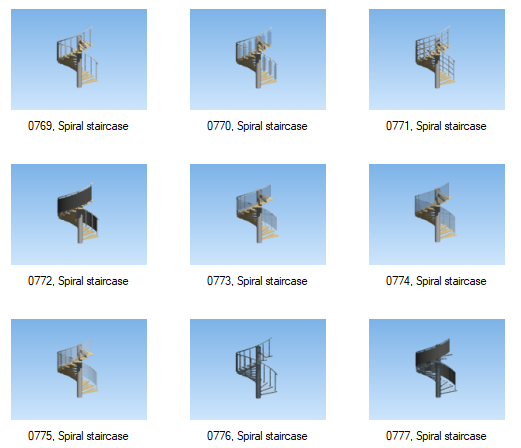

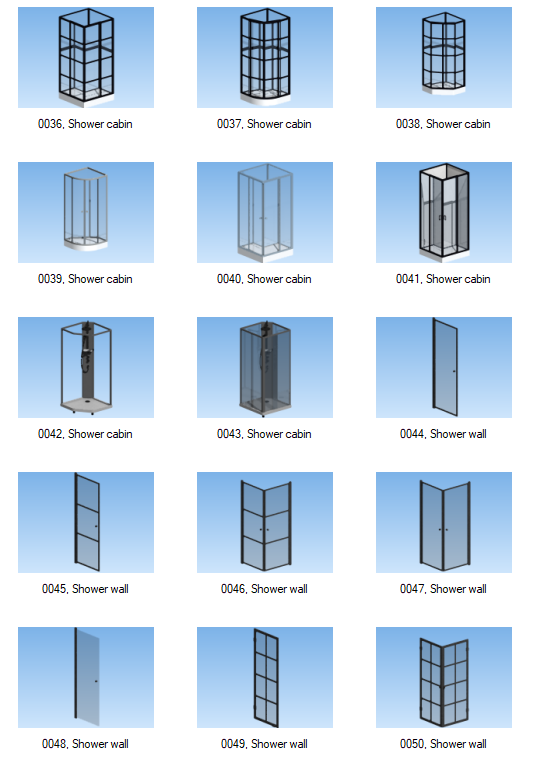

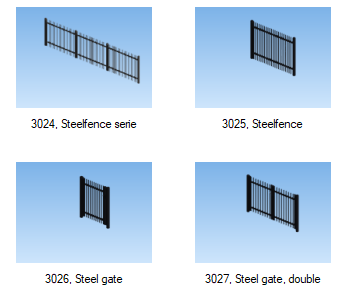

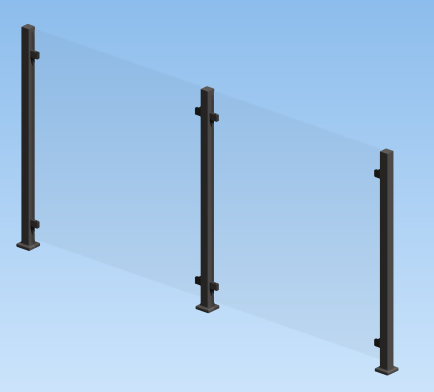

旧组件已经更新了，新组件已经添加到组件库中。例如，家具包括了新的床、椅子、桌子和组合桌子。

用户自己的组件

软件供应商的库技术已经改变。您仍然可以将自己的组件保存在特定客户的自定义库中，该库的工作方式与以前版本中的相同。

组件的2D显示

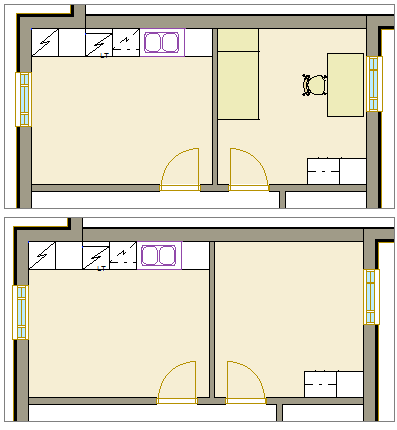

家具的二维显示已经被修改，使其颜色填充到层“149家具颜色填充”。图层149已添加到默认图层方案中。家具线条为之前的“36家具”层。对于固定的设备，对应的图层是“59组件颜色填充”，用于颜色填充，例如“75个电器”或“76个橱柜和梳妆台”的线条，具体取决于组件类型。将家具和设备的几何图形分离到各自的图层后，可以通过更改图层的可见性来更改它们在楼层平面中的可见性。

在旧项目中，使用软件的默认图层方案时，需要更新家具的几何图形，并将默认图层方案恢复到项目的图形中。如果使用自定义的默认图层方案（在自定义/设置/图层_样板中），请将图层149添加到图层方案中，并将默认图层方案恢复到项目的图形中。

家具构件的2D表示也被简化，例如，将橱柜的双线改为单线。

组件浏览器

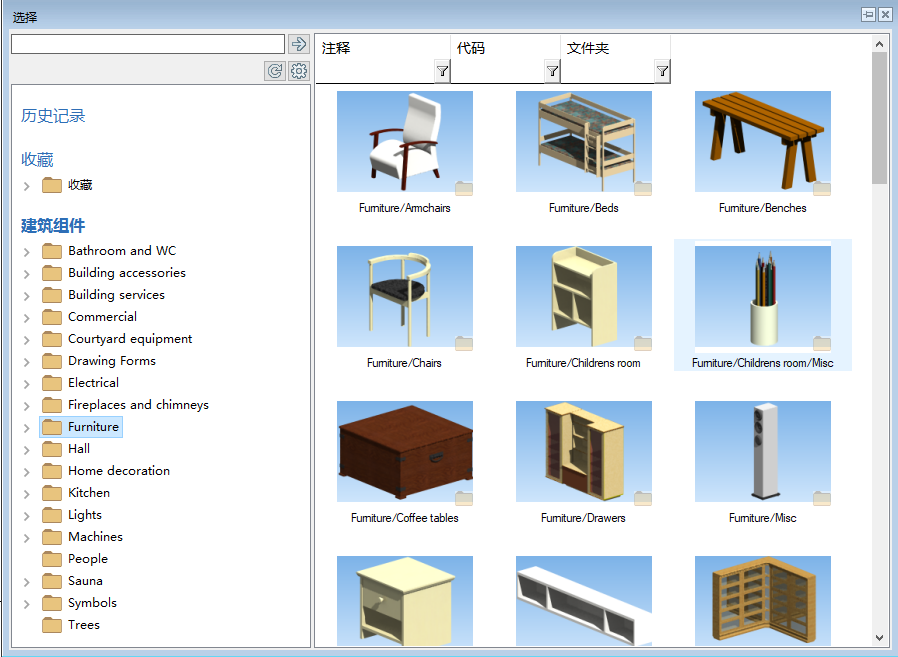

“组件浏览器”的文件夹结构已重新排列，更加具有逻辑性。

仍然可以从浏览器中找到所有旧组件。如果需要，可以使用浏览器的“搜索”功能搜索零部件。

连接库浏览器中的Notching tools工具

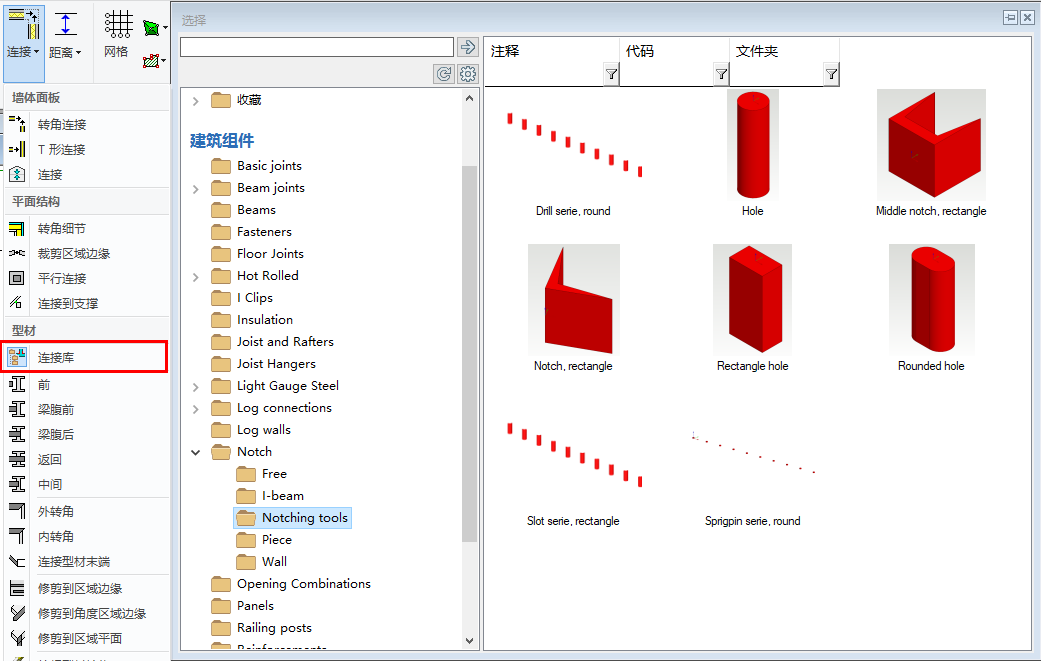

您可以使用制作好的G4零件在型材中创建孔和槽口。在之前，制作零件是通过使用“建模”菜单下的“高级建模”中的“来自文件的G4部件”功能添加的。加工零件现在已保存到连接库中的接头库（macro_notch）。可以从“连接库”浏览器中选择零件。选择文件夹Notch/Notching tools：

除了已经可以用的形状外，还可以选择参数化的孔阵列。

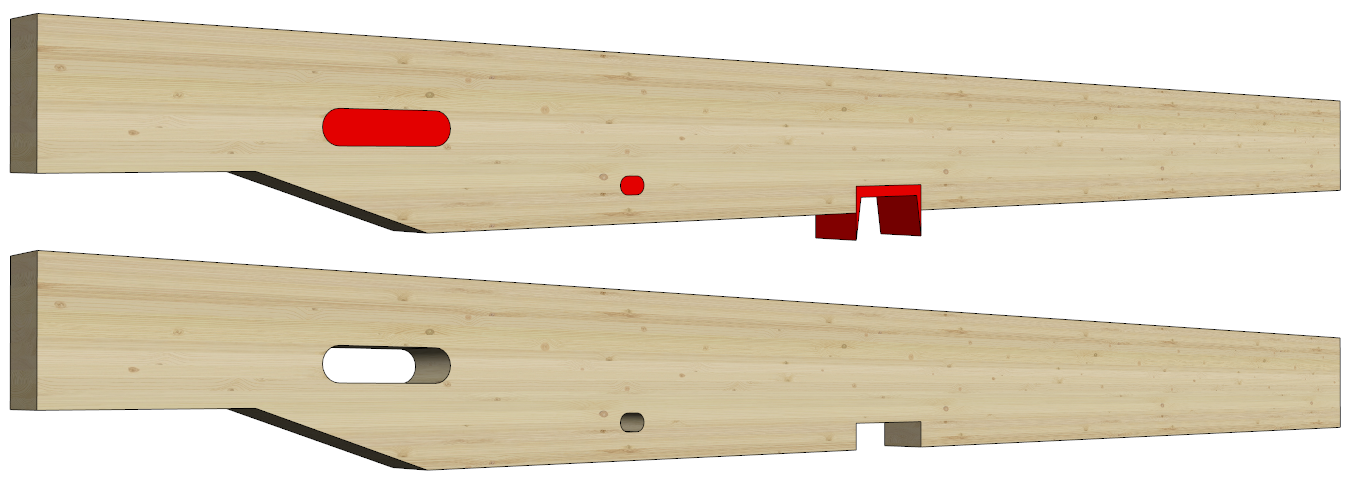

根据需要将模型放置在外形上。如果加工零件在模型中不可见，按M键切换零件可见性。加工在模型中以红色高亮显示。

添加模型并使其可见后，通过选择轮廓来创建特征，右键单击并选择“高级”>“按模型修改零件”，然后选择模型并确认。

可以通过打开参数化孔阵列的特性来编辑该孔阵列。

管道组件

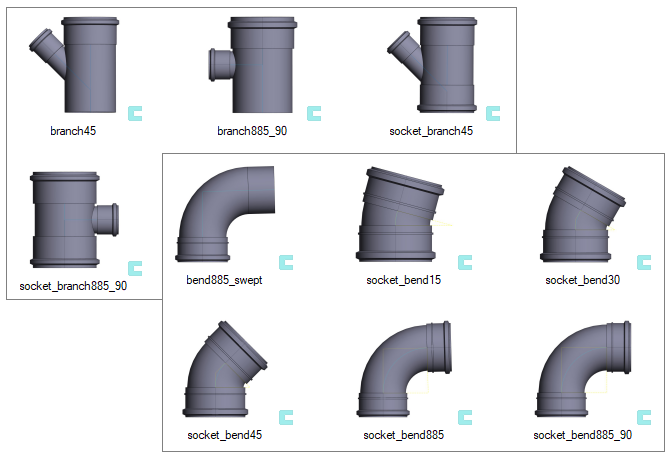

对管道设计中使用的管道构件进行了重新设计。管道设计是Vertex BD软件的一个附加功能。
