建筑管理和图纸



剖面图

现在可以使用剖面符号编辑剖面的深度

您可以通过调整切割符号的深度来轻松地编辑剖面图中可见的几何图形。将其拉到所需位置后,再更新剖面图。在面板图纸中,剖面图会自动更新。

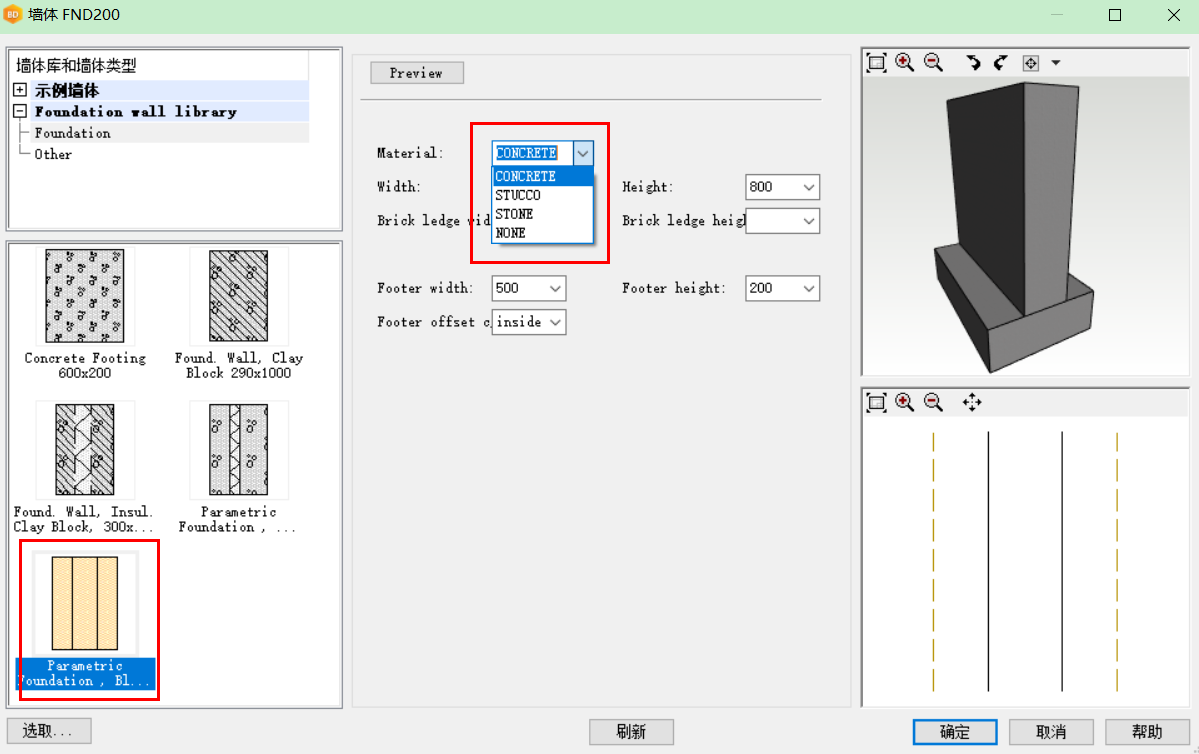

您可以在横截面上为地基设置一种填充

填充线条现在在参数化基础的截面图中自动出现。有几种具体的风格可供选择。


其他

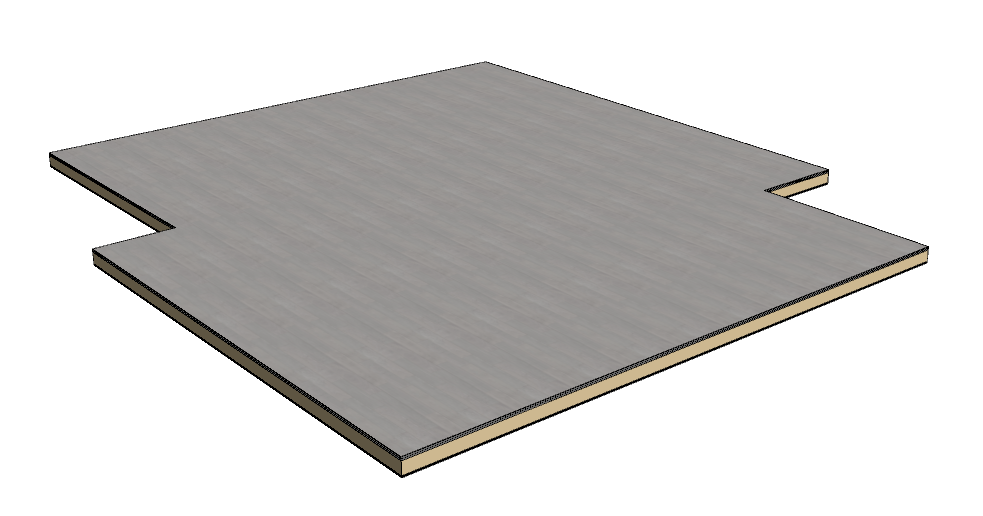

水平结构添加时默认为扩展结构

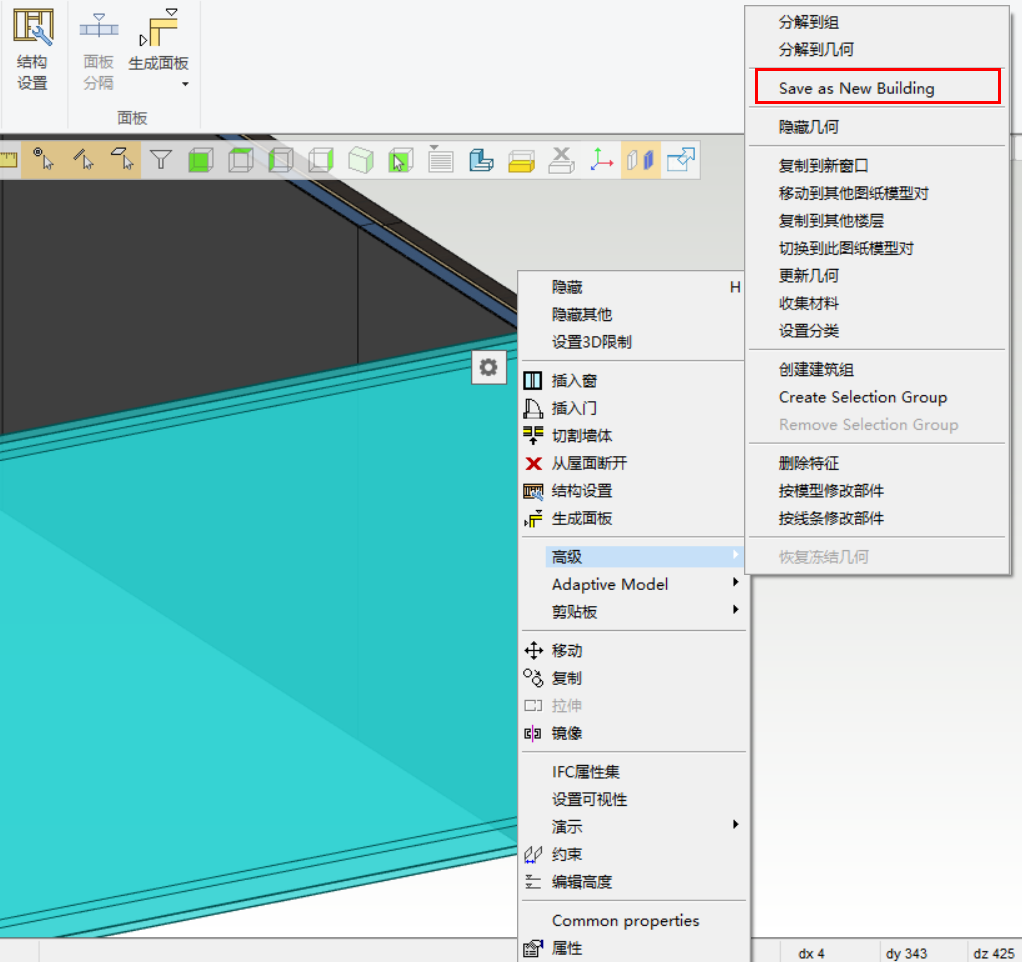

现在您可以轻松地把选定的对象创建为一个新的建筑

将项目细节添加到图纸页中

您现在可以轻松地将参考图中使用的细节添加到图纸页中。该功能可在图纸页的上下文相关的菜单中找到。该功能可以让您快速获取工作表上的详细信息。常规操作都可以使用该功能完成。


添加了新的关键字,用于设置外墙和内墙的窗台线偏移量


公制环境中的关键字和默认值:
draw_ext_wall_sill_lines = 1 30 0
draw_int_wall_sill_lines= 0 0 0
1. value = 1 or 0, draw lines or not
2. value = offset in exterior side, this is read as string and value is get with StrBuild
3. value = offset in interior side, this is read as string and value is get with StrBuild

Defaults in imperial env:
draw_ext_wall_sill_lines = 1 0.75 0.75
draw_int_wall_sill_lines= 0 0 0

If old key, draw_sill_lines = 0, these new values are not used (except if macro has SILL_LINES=1).

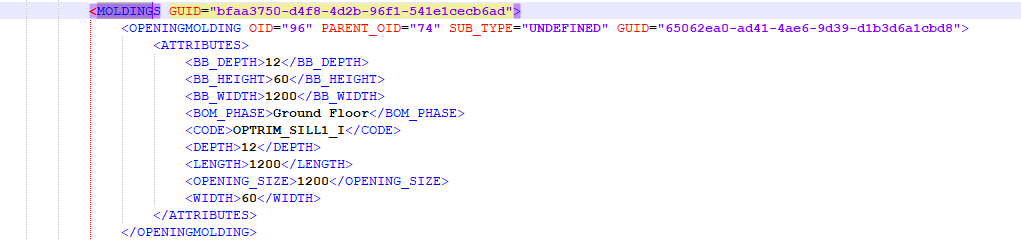

开口的内部装饰/成型部分现在属于成型组


房子内部的装饰部分属于新的模组。新的零件类型现在为以下类型:

  • Main types:

    • roof molding

    • floor molding

    • opening molding

  • Sub types of the opening molding:

    • Filling trim

    • Window bench

对象类型是用于组织对象树。例如在Excel表格中,可能需要对室内造型做详细的报告以及使用标准的报告。

一种新型防雨板,用于外观金属板部件

用于窗户、门和覆层之间的外观金属板部件现在是防雨型的。是现有开口装饰的子类型。

对象类型是用于组织对象树。例如在Excel表格中。所以这个变化可能会影响到材料报告。外部装饰材料报告应该保持不变。内饰部分现在是造型,可能不会再出现在外部装饰材料报告中(早期的类型是一样的)。

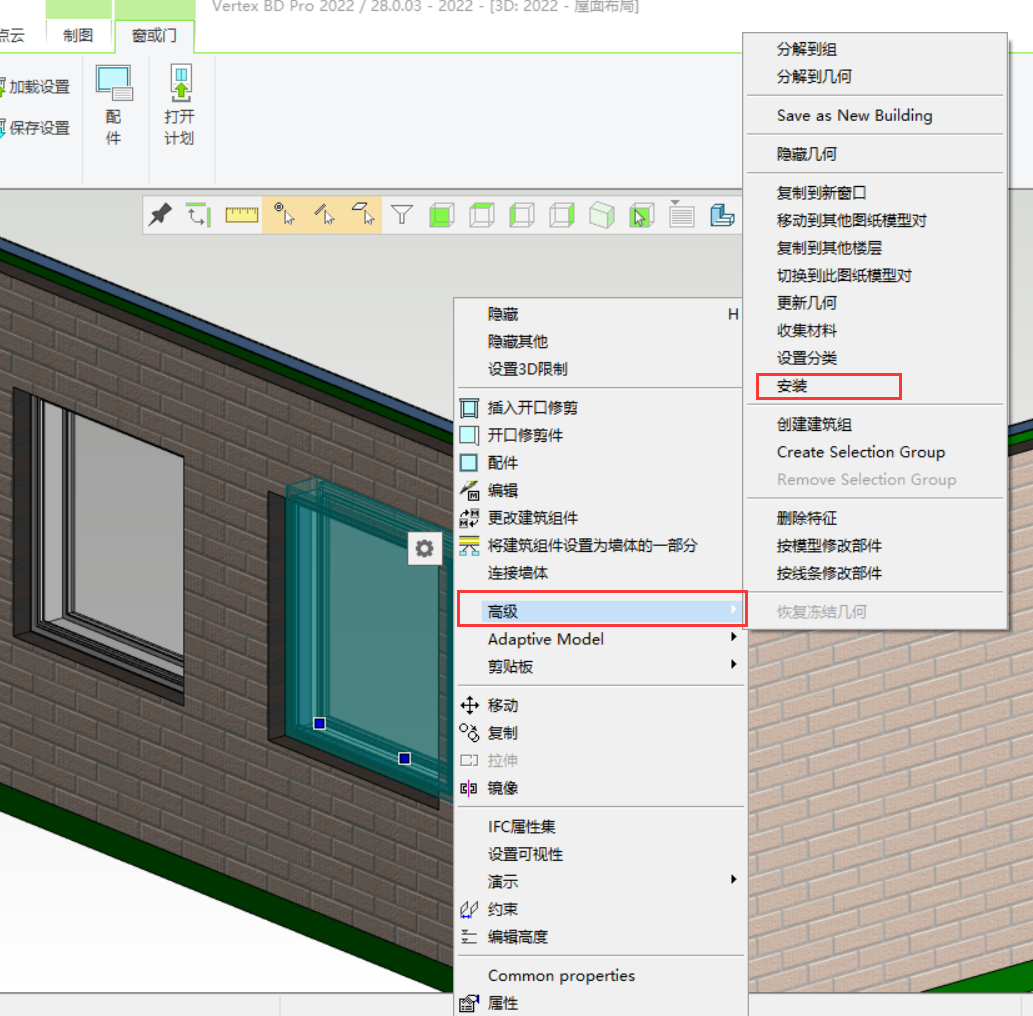

为宏指令安装数据(松散/手动)

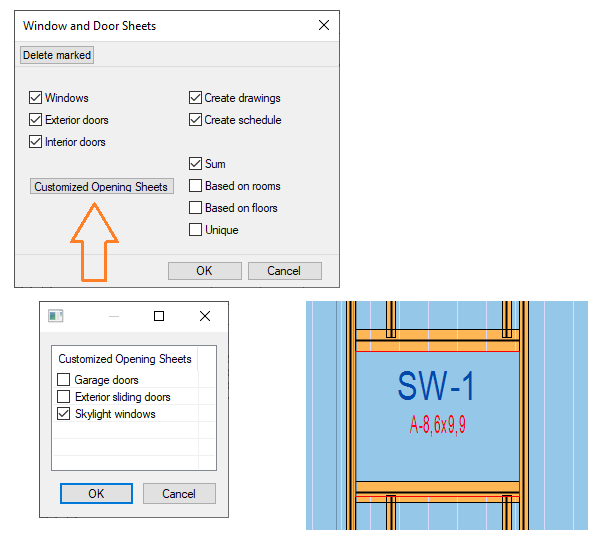

定制门窗开口和分组

注意:请向客户服务部门询问更多信息


将地板和屋顶结构名称添加到components.xml文件中

堆码图改进

面板堆码图显示每个面板厚度在面板表中。
