IFC 改进

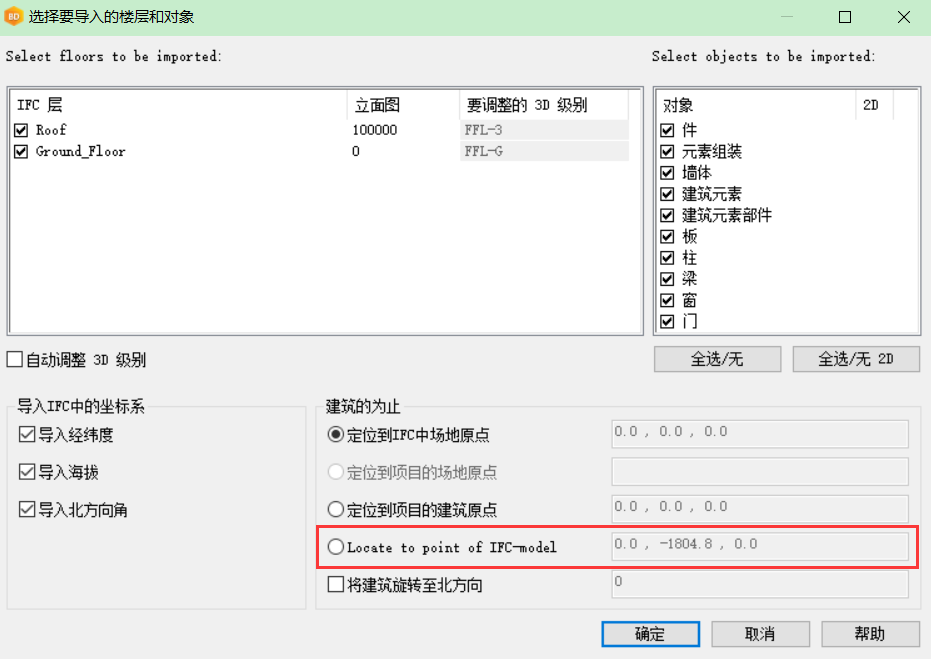

模型坐标

根据现有的几何图形,将模型移动到接近原点的位置

IFC模型有时会偏离原点。为了建模成功,应该让模型更接近原点。在IFC导入时,现在可以将模型移动到原点了。这种移动是基于图形的原点,导出可以通过同样的方法回到其原来的位置。可能由于某种原因,在IFC模型编写得离模型的原点很远的情况下,这一改进就能加快对IFC模型的使用。基于IFC的几何模型,该功能会检索出最小的X、Y和Z点,并转移到BD模型的原点。

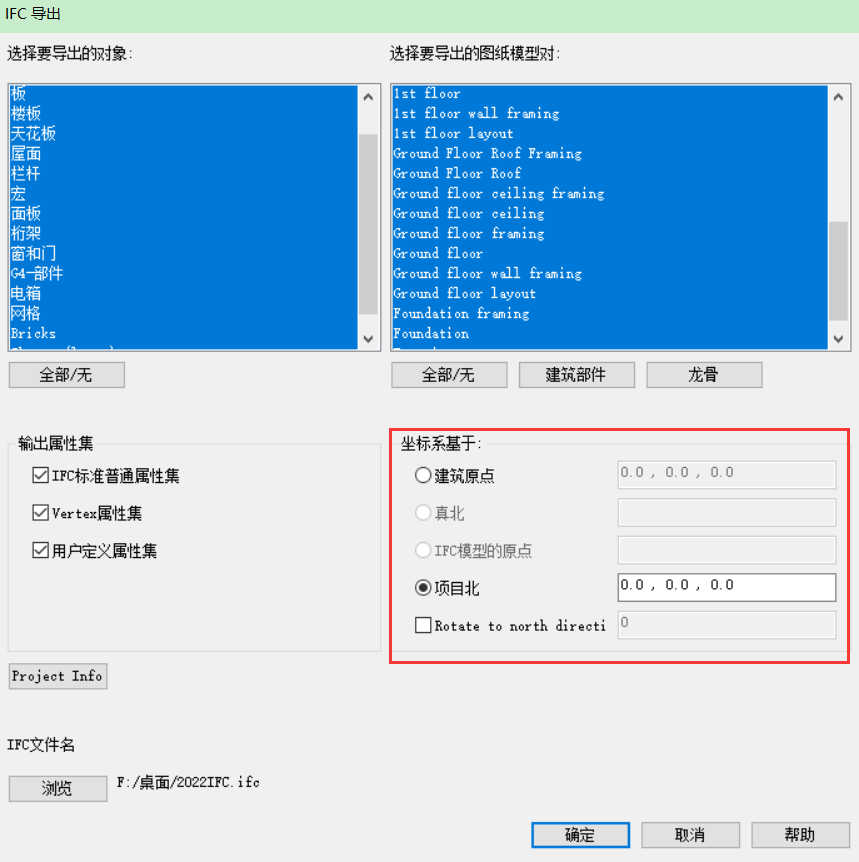

IFC输出中坐标的定义已得到改进

IFC输出已使用坐标加以简化。模型相对于y轴的角度现在被分离到它本身,向北旋转。默认情况下,如果指定(项目文档浏览器→设置→楼高及地点→定义建筑坐标),它会从原点读取。它也可以通过在对话框中手动输入角度值来更改或输入。

在对话框中还可以将原点指定为数值。使得坐标的定义现在更加清晰和灵活。



属性集的改进

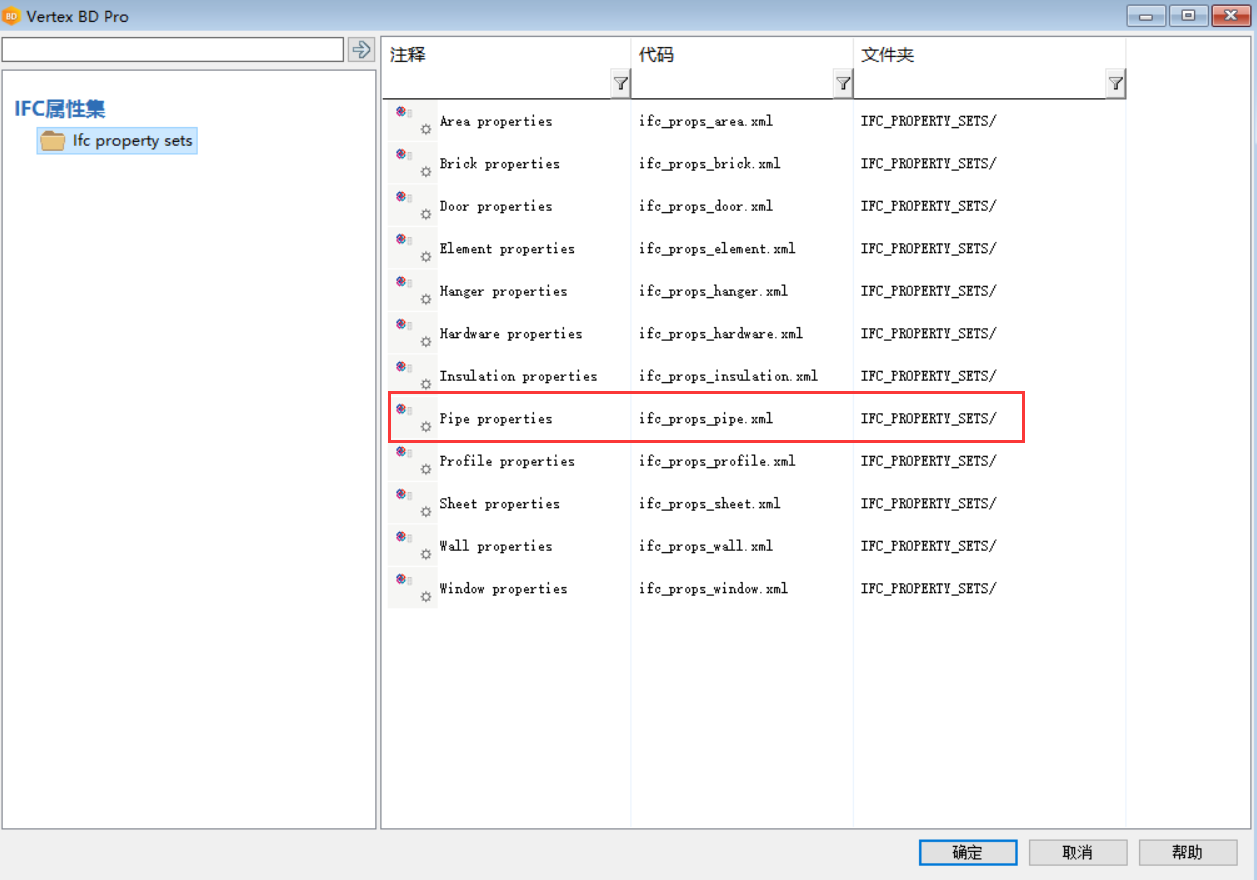

管道组件的IFC属性设置

IFC属性集库现在也有一个默认的IFC属性集“管道属性”->“Pset_Pipe”用于添加到BD模型的管道部分。

从现在开始,这个IFC特性集或它在用户自己的库中的副本将会被默认设置为添加到BD模型的新管道部分。

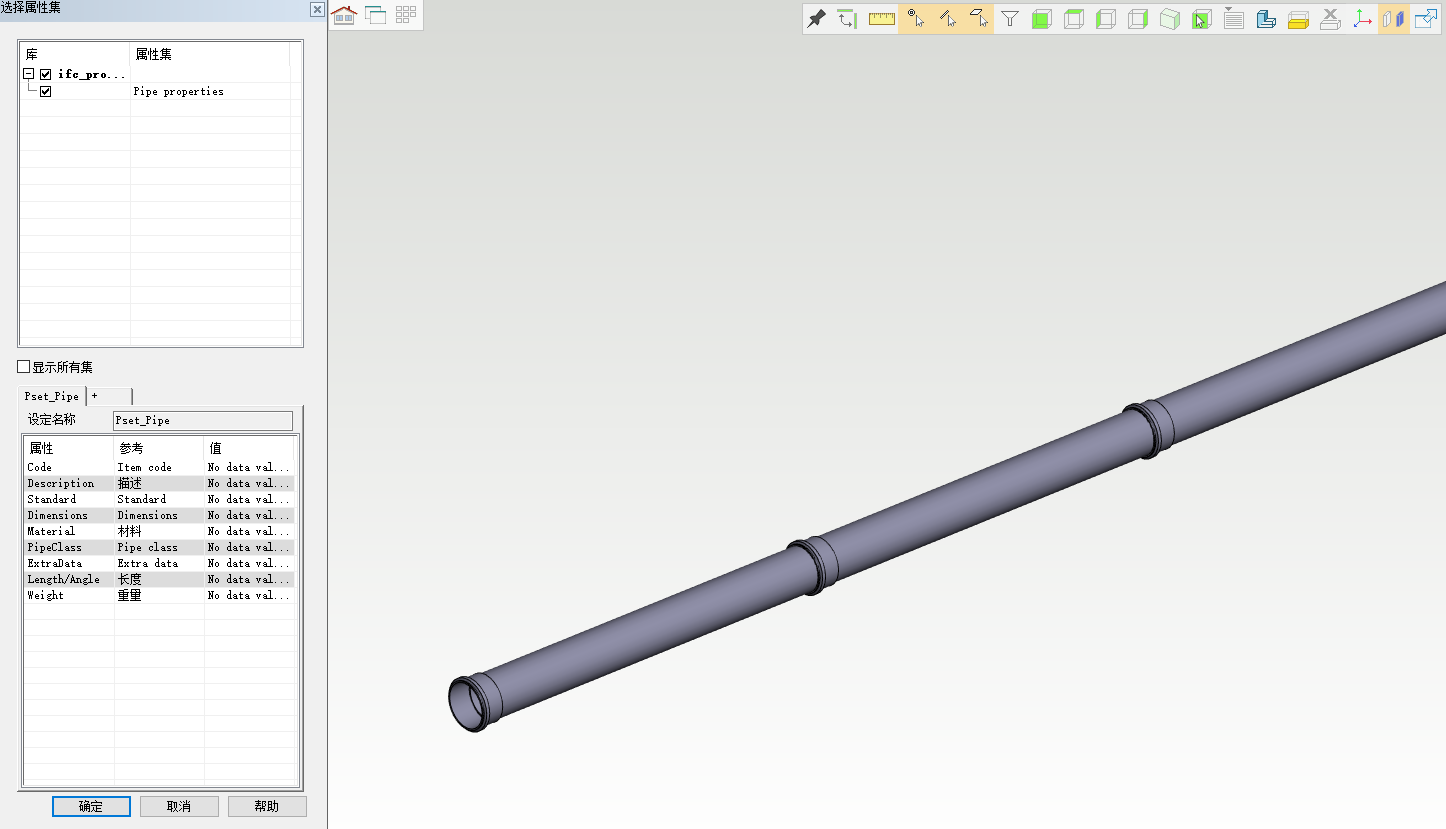

编辑管道的属性集

添加到BD模型的管道部分的IFC属性集的添加、删除、替换等操作与上下文菜单中的“IFC属性集”功能一样。

其他G4部件的默认属性设置

对于其他G4组件,库属性集功能不存在。但是,可以使用setup文件夹中的setup文件为G4组件设置默认值。安装文件使用属性集(xml)的库格式。XML文件保存在一个文件夹…\设置\IFC文件夹。文件名称:

  • ifc_props_assembly.xml
  • ifc_props_parts.xml
  • ifc_props_profile.xml
  • ifc_props_pipes.xml (this exists already in the property set library, the setup file is not needed in BD)

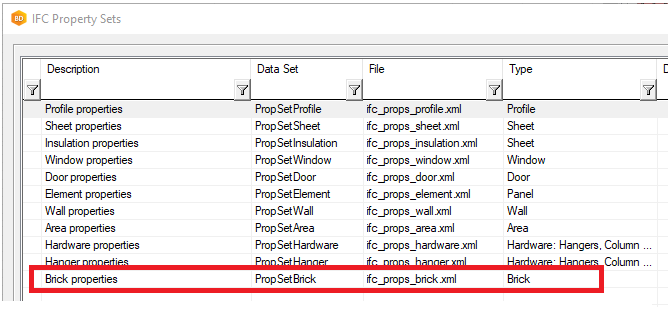

为砖块设置IFC属性

在这个版本中发布的 Pattern Design Tool中使用的砖块对象被写入IFC,其方式与组件库中的组件相同。默认属性集是砖附加在砖库中。IFC propertyset for brick在系统中可用。它可以默认地添加到库中,或者在模型中交互式地使用。然而,由于需要添加大量砖块,所以不推荐使用这种方式添加砖块。

IFC属性集支持COMP_USE分类

您可以将COMP_USE属性添加到门中,这样就可以将门分开,例如哪个门是正门。

如果参数存在于IFC propertyset,COMP_USE信息会直接进入IFC。











标题

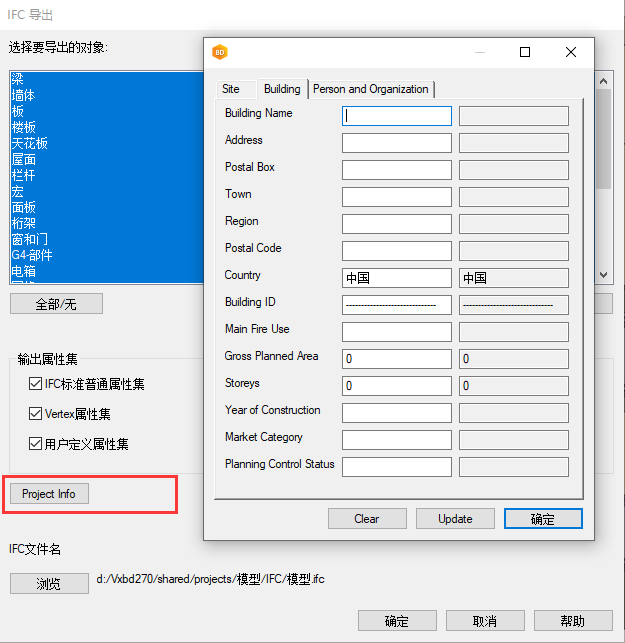

场地、建筑、人员和组织的数据现在已经添加到IFC(MS2)

场地、建筑物、人员和组织的数据已经写入了IFC。他们的值可以从“导出”对话框中调整,这些值的默认值从项目数据存档中获取。写入IFC后,不再提取项目数据存档值,而是使用在对话框中设置的值。如果IFC数据与项目存档数据不同,冲突信息将会以数据编辑的模式显示出来。

地理坐标精度(MS2)

坐标精度增加了百万分之一,有6个数字。在之前是3个数字。尤其是在城市模型中精确定位建筑物的时候,需要这种精度。

IFC文件中的耐火等级和隔音等级

现在可以使用其他参数(如防火等级和隔音等级)将常见特性添加到建筑构件中。这些文件也可以写入IFC文件。例如,当IFC文件提交给建筑审查机构来获得建筑许可证时,需要提供此信息。




ESTR-TM35选项已从地理位置(MS2)中删除

ESTR-TM35已经在芬兰环境下提供。但是发现是不必要的。IFC导出始终使用WGS84系统。所以在ESTR-TM35中写入坐标是没有意义的。ESTR-TM35在建筑行业也没有得到积极的应用。芬兰建筑部门使用ETSR-GK坐标系统。

如果IFC导出文件存在同名(MS2),则会警告

创建IFC文件时,如果已存在同名的IFC文件,在用户将文件名更改为另一个文件名之前,会发出警告。

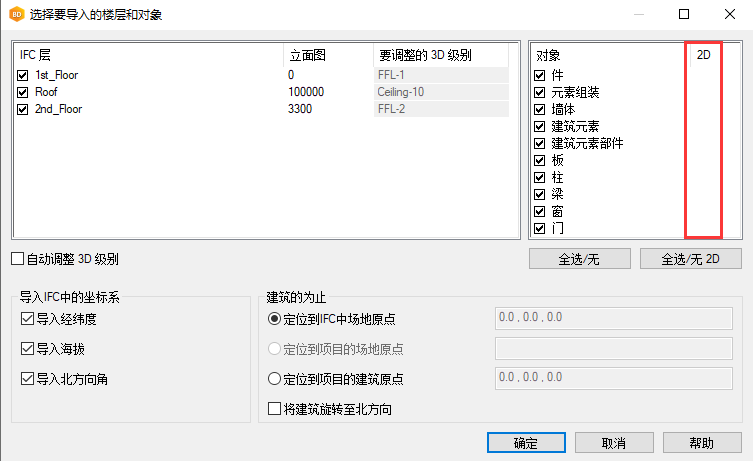

默认情况下,IFC对象的二维表达处于禁用状态

对于大型项目,创建IFC对象的二维几何图形可能会非常的耗时。现在默认情况下“2D”处于禁用状态。如果需要使用可以在以后更改IFC对象表示。

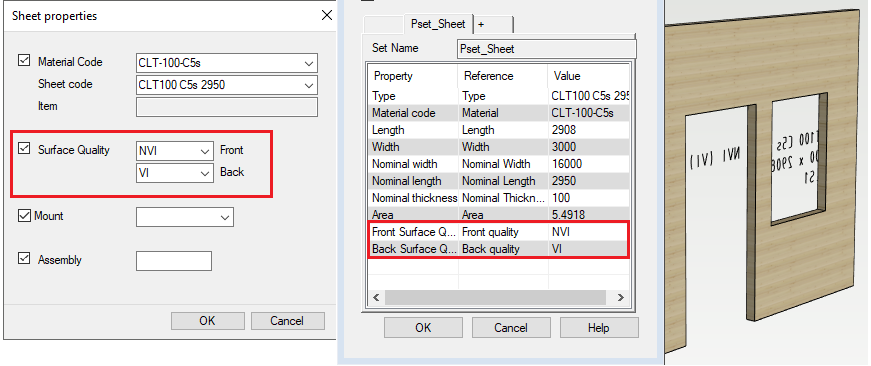

添加的CLT参数在属性集中可用

质量和方向参数对CLT板很重要。IFC导出文件中也需要它们。现在可以使用了。



CLT曲面质量参数现在在IFC特性集中可用。用户可以将它们添加到属性集库中自己的CLT工作表属性集。
