NC 输出改进
woodWOP / Cut Rite 输出
woodWOP/Cut Rite 是Vertex中的板材输出接口
Cut Rite是Homag's公司在生产中广泛使用的软件。它被用于CNC数控控制,嵌套和许多其他用途的机床。Cut Rite和CAD的集成需要Homag's公司的woodWOP集成。现在在Vertex中也有了。woodWOP用于将数据从CAD传输到Cut Rite。这两个软件都是由Homag's公司提供的。
Vertex支持这个输出加工板材。
Randek 输出
在Randek输出中,单位永远是用公制来表示
Randek输出现在在英制的软件环境中使用公制单位,Vertex从4.0版本支持这一点。Randek总是使用公制尺寸。
在randek 5.0中会强制在开口周围关闭切割
如果开口周围切割功能在Randek 5.0中需要关闭。可以通过设置关键字param= CLOSE_CTR 1来完成。这是在CNC辅助程序中完成的,而不是在Randek中设置。
WUP (Weinmann) 输出
支持顶导梁上开45度的孔
WUP输出现在支持在顶导梁上开45度的孔。这个45度的孔可以用来布线电缆/管道。
使用模板模型在WUP文件中配置部件索引
WUP输出的部件索引可以在模板模型中定义,模板模型既可以在自定义库中,也可以在特定项目的基础上存储。索引模型可以控制将部件的索引写入WUP文件。

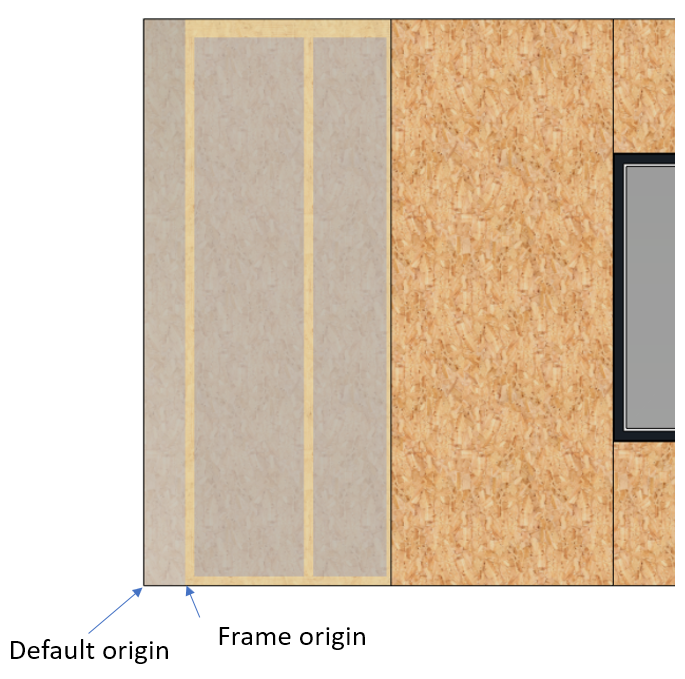

添加在Weinmann wup文件中按照结构建立参考点的功能
现在可以使用关键字来按照结构设置原点位置:
origin_location = FRAME
通常原点在左下角。
如果原点在结构内部,则原点可能在元素的外部边缘。
BTL 输出
支持面板组装数据
BTL支持已经扩展到元件组装信息。元件装配线所需的信息需要BTL版本10.6。目前的实现方法包括面板的型材和覆盖板等零件及其加工。文件的工作方式与前面一样。对于护墙板,使用胶水或钉(钉子、订书钉)将其固定,并可以进行基本的加工,如铣/钻开口/边缘和孔。
注意!BTL可以被不同的机器制造商用于不同的读取方法。在安装机器之前,必须提前(几个月)验证这种格式与新的自动化装配线的兼容性。正确的做法是留出足够的时间进行测试,并对模型进行传输文件格式或机加工操作,然后做出可能需要的更改。
CNC 输出
可能有两个cncaccessories.setup文件
如果需要多个“CncAccessories.Setup”文件,可以将文件命名为“CncAccessories(DESCR).Setup”。如果在添加新的NC文件时发现这样的文件,用户需要选择使用哪个文件。列表中的第一个选项是“Default”,意思是普通的“CncAccessories.Setup”文件。
Example:
CncAccessories(Randek1).Setup
CncAccessories(Randek2).Setup
User will then be asked to select from:
Default
Randek1
Randek2
Dimter 输出
Dimter传输文件扩展名可以更改
现在可以使用关键字更改Dimter ASCII传输文件的文件扩展名:
! file_extension= csv (default if not defined)
! imp (linux based saw units)
file_extension= imp
DSTV 输出
控制库文件以外的梁和板的输出
在DSTV设置文件中,您现在可以指定输出文件是.nc还是.nc1。
profile_file_type= ".nc"
plate_file_type = ".nc1"
控制输出文件的标题格式
现在可以控制输出文件中标题行的顺序。有些机器需要交换第3行和第4行。
Z-laser 输出

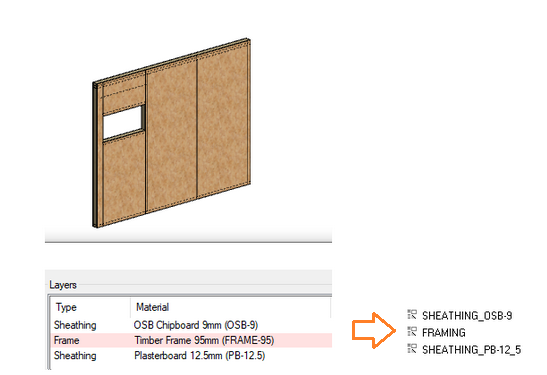

从面板导出包括所有层
以前只可以移动一个板材层和结构层。
要启用此功能,您需要将以下行添加到setup/zlasersetup。
layers_identical_to_bd= 1
标题
Hundeger SC设置,控制引用端(MS2)
您现在可以控制在编写hundeger SC(.bvx)时如何使用引用端。控件在编写器的安装文件中定义。
! ***********************************************************************
! CONTROL FOR NOTCH WRITING DIRECTION
!
!notch_dir_mode= 1 (0 is default)
!
! 0 is old mode where reference side is picked by unlimited length
!
! 1 is new mode where reference side is picked by influence to surface
! (gives better reference sides)
!
现在错误日志是.txt的文件
现在如果创建NC文件并发现错误,错误日志将会自动打开。在之前由于日志没有文件扩展名,所以Windows要求选择打开错误日志的程序。
