轻钢

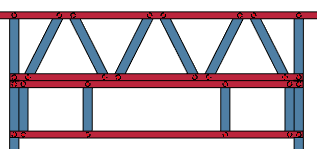

新的桁架过梁样式

已创建新的桁架过梁类型“类型2倒置”，以替换“固定”的旧的类型4过梁。默认情况下，从主页面框架工具中选取300mm。当从“高级”页面中选择时，它是参数化的，您可以选择节点板，也可以选择组合样式。

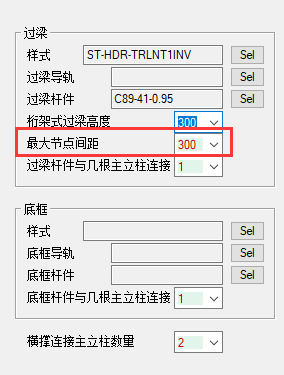

全新高级页面细节选项-桁架腹杆的最大间距

在“高级”页面里，现在可以增加或减少桁架过梁腹板的最大间距（以前固定为600 mm）。如果您有过对墙体面板的定制，请联系您当地的技术支持来开启它。

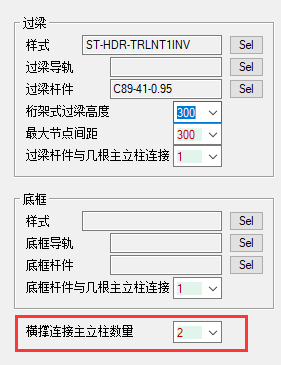

全新高级页面细节选项-横撑连接主立柱数量

在“高级”页面中，现在可以控制横撑连接主立柱的数量。必须将其与“过梁杆件延伸”和“底框杆件延伸”选项一起使用。

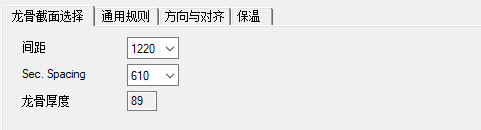

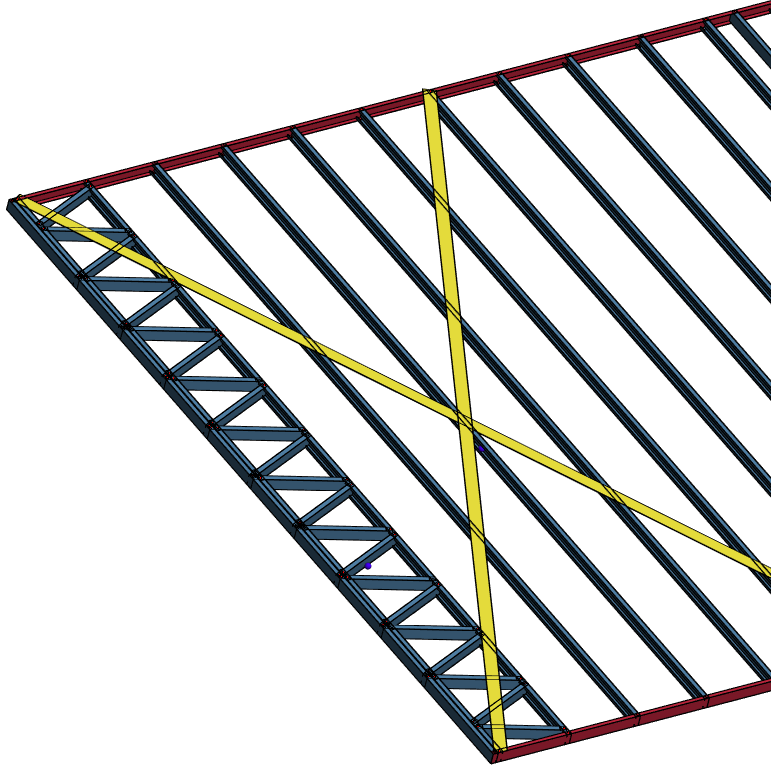

地板和屋顶结构工具已更新

地板和屋顶结构工具与木材结构工具相似，现在“保温”和“方向与对齐”也为单独的页面。

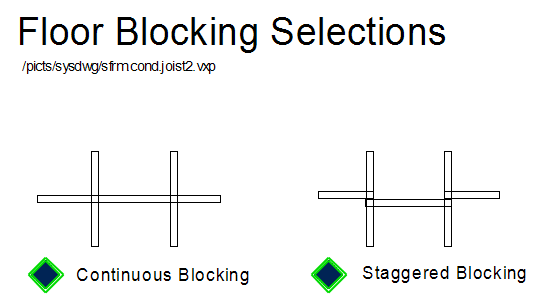

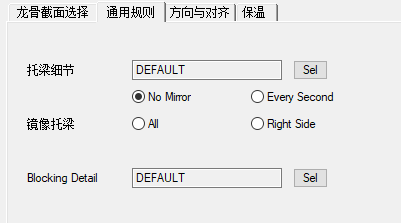

控制楼板和屋顶的支撑/横向托梁的样式

作为新框架工具布局的一部分，现在有一个“通用规则”页面，您可以在其中找到托梁和次托梁样式。

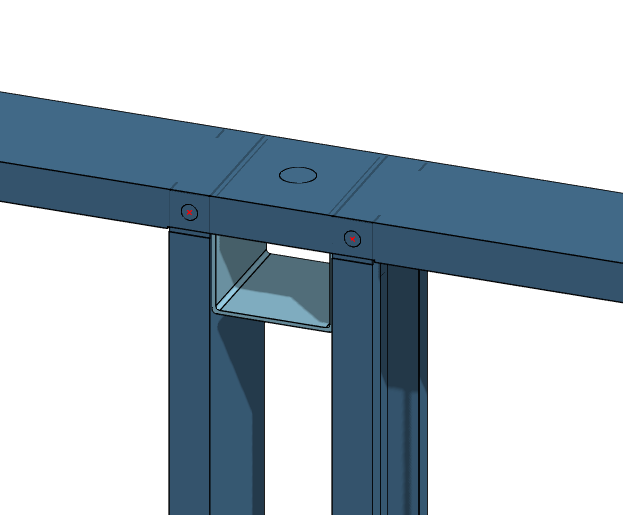

用于托梁到边梁的新接头

一个新的带有紧固件的连接创建好了。可以在连接库→light gauge steel → C to U下找到。

Z形新型材的明细表和图纸

已使用Z形型材为楼板创建了楼层平面轮廓明细表。库中已经有几种地板类型（托梁到Zed，地板盒到Z，地板桁架到Z），每个都有一个参数化的细节，可以选择所需的Z形尺寸。新明细表位于 输出→profiles → Z Hangers

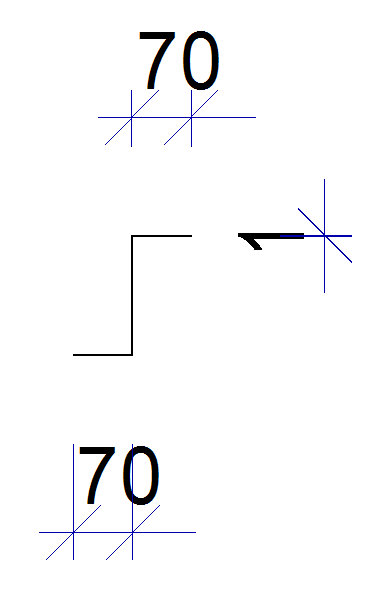

如果启用，零件图将自动标注Z形型材的尺寸。
