桁架设计工具改进
桁架设计
为不同类型的桁架设置默认结构工具

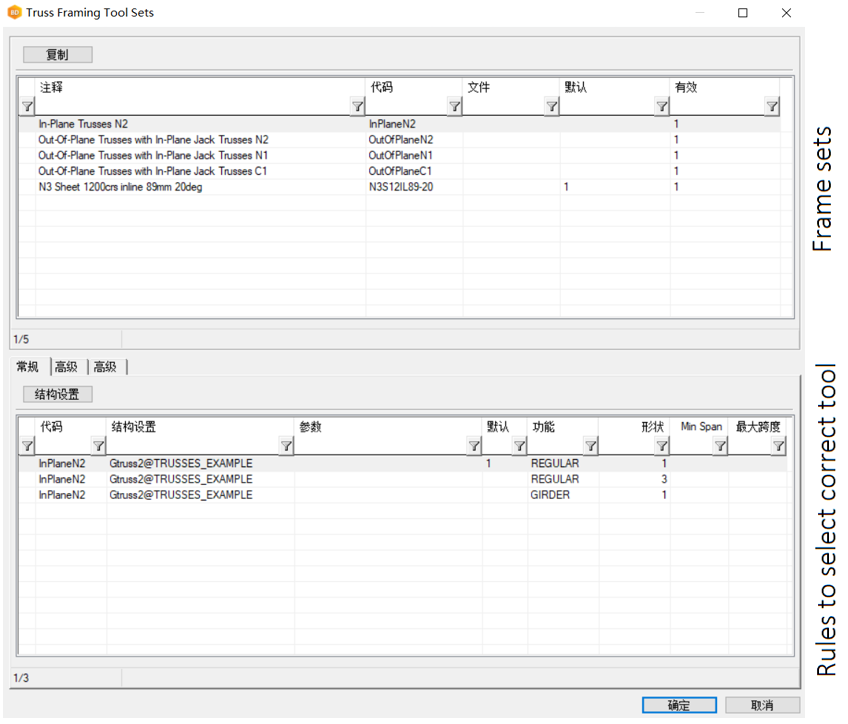

新的智能桁架结构生成管理器将为您节省更多的时间。它根据预定义的结构生成规则为不同的桁架类型选择正确的工具。您不需要再为桁架逐个定义不同的结构工具。将桁架添加到建筑模型时,将根据库中定义的规则将选定的默认结构工具添加到每个桁架。将根据桁架类型、形状和选定参数将符合规则的工具附着到每个桁架。例如,可以使用选择正确的工具。参数:桁架长度、厚度、屋盖坡度、支撑高度等。

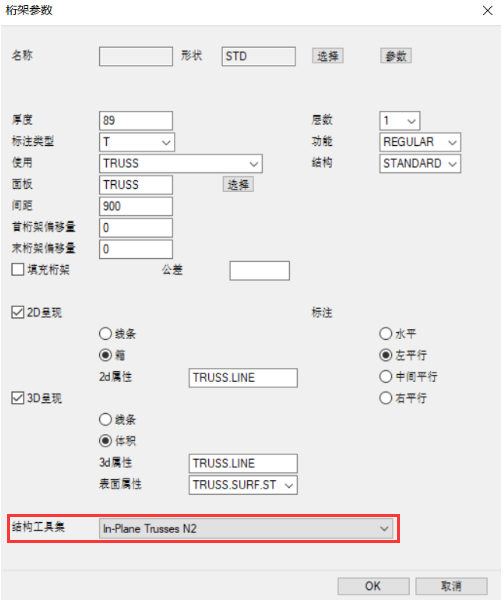

添加结构工具时,它们会链接到桁架。可以选择要在“桁架设置”对话框中使用的结构工具集。
桁架结构设置和生成构件现在已经区分开来(MS2)
桁架的结构设置和生成构件两个功能现在与墙、楼板、天花板和屋顶的方式类似。有单独的工具来定义和修改结构设置和单独生成构件。这样用户在生成零件时不需要总是打开结构工具进行编辑,反之亦然。这对所有用户来说都将变得更加方便快捷,尤其是那些刚开始使用软件的用户。
上弦延伸自动生成

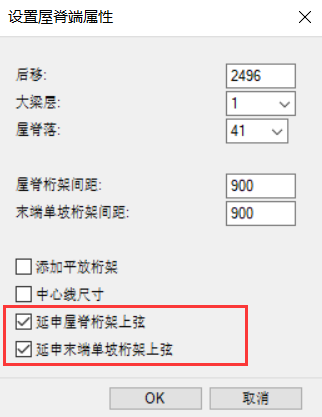

当使用工具添加屋脊桁架时,现在可以选择自动延伸桁架的上弦杆。
新功能大大地提高了这一功能的设计效率,这样设计师的工作将更加高效,不必一个接一个地将上弦杆延伸到梁/脊。
生成零件将考虑上弦杆延伸的形状
生成零件基于屋脊桁架的单桁架的扩展形状。
桁架力学计算
桁架力学计算运行速度更快
桁架力学计算速度现在比以前快了很多。各方面平均起来加快了至少25%-30%。速度效应在很大程度上取决于项目及其包含的结构,以及是否有单独的桁架或由其他支撑的桁架等。
可以取消桁架力学计算
当运行整个布局的力学计算时,桁架工程可能需要几分钟的时间。有时可能会在刚开始的时候就发现了有什么错误,再继续下去就没有任何意义了。现在可以在“计算进度”对话框中,点击“中止”按钮来停止计算进度。
风荷载在布局中添加时会自动隐藏
如果现有风荷载可见,则无法选择屋顶或天花板来添加风荷载。风荷载通常按区域增加。在之前风荷载是可见的,所以用户不能快速地点选到屋顶或天花板来增加风荷载。但是现在风荷载在添加荷载时自动隐藏,更加方便用户使用。
