建筑图纸

面板图纸中的高度符号（MS2）

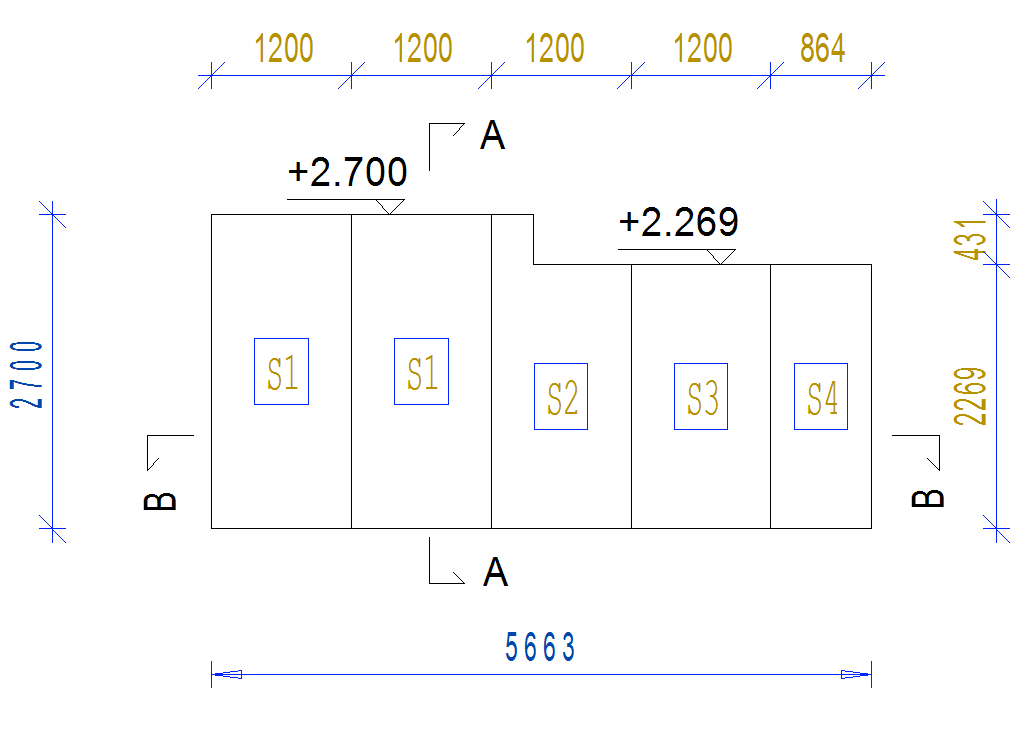

现在可以将高度添加到面板图形中。其工作原理与先前用于立面图和剖面图的高度符号相同。如果编辑项目高度设置，软件建议更新图形，则面板图纸也会更新。如果面板图形中需要高度信息，则需要使用新功能。程序会为您计算高度，并在发生变化的时候自动更新。这样就保证不会有错误，也节省了时间。

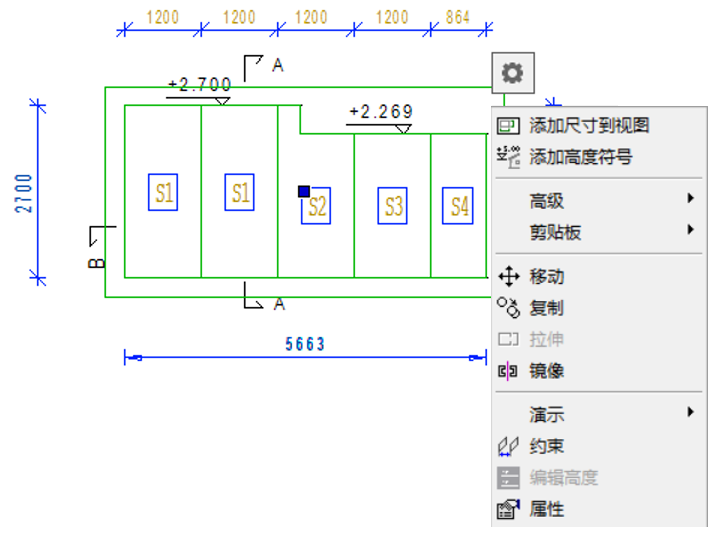

在面板图形中，选择要添加高度符号的视图，右键选择“添加高度符号”功能。

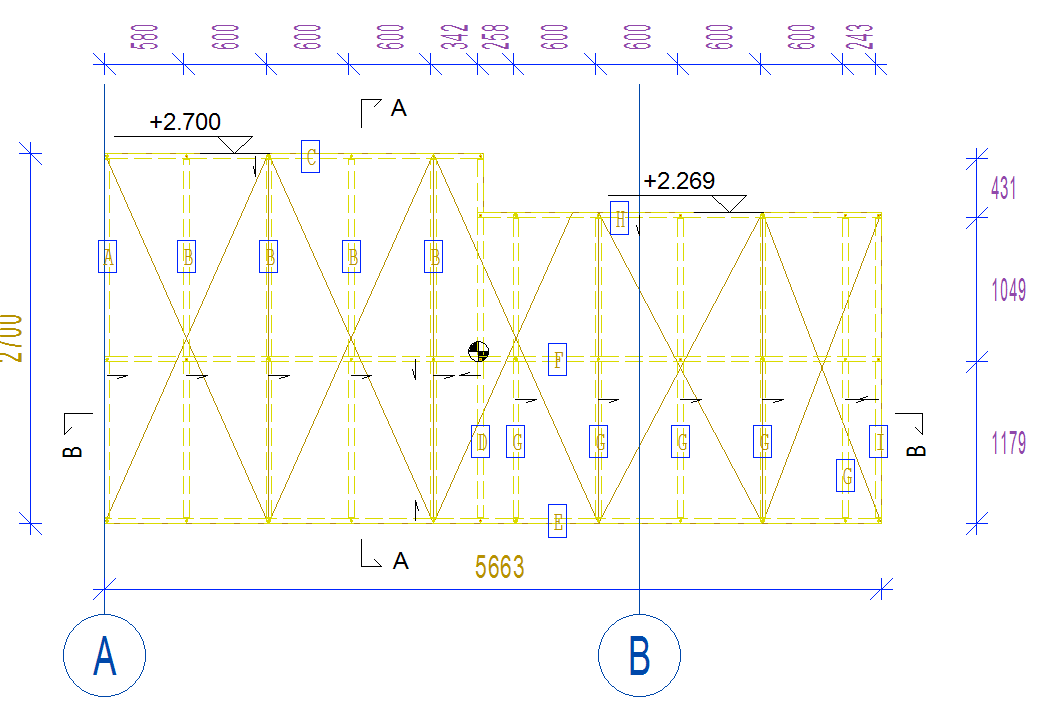

在面板图形中显示网格（MS2）

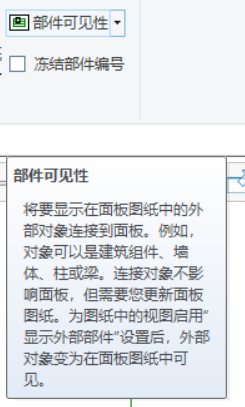

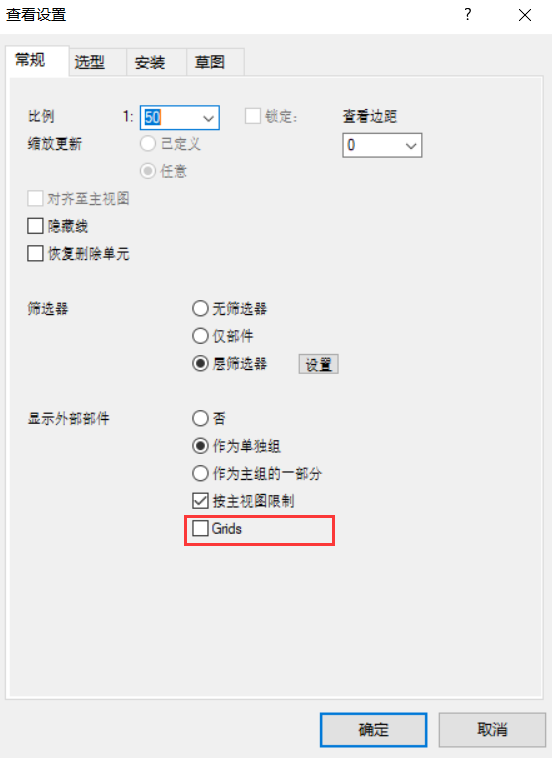

现在也可以在面板图纸中显示网格。必须选择网格作为面板图纸的外部部分。

可以在面板图形中逐个视图定义网格的可见性。

以下条件和编辑选项可用于网格的可见性：

• 墙板图纸中仅显示了垂直网格线
• 网格绘制在面板区域内，并在其外部500距离处绘制
• 网格可见性的控制和编辑方式与在布局图形中类似。

面板图纸中的管道

您可以在面板图纸中显示管道。管道的可见性可以调整。管道的零件列表可以添加到面板图纸中。

侧板搭接尺寸参考面（MS2）

现在可以定义侧板关键字的参考面，如下所示：

要将尺寸点添加到侧板的底部，请使用以下命令：
SID~REFSURF=BOT
添加到侧板的顶部，请使用以下命令：
SID~REFSURF=TOP

在下面的绘图中使用关键字SID~REFSURF=BOT。

在没有关键字定义的情况下，将轮廓中最远的点用作测量点。

用于测量型材间距或测量零件宽度的自动面板尺寸设置（MS2）

在增加零件尺寸或型材间尺寸时，通常不需要型材的窄尺寸。现在有了新的关键字来排除同一对象或不同对象的尺寸。使那些想要自动标注的关键字可以跳过。

尺寸线拆分为自己的尺寸，如下所示：
如果DIM_EXCLUDE=DIFFOBJ，则将同一零件的相邻点添加到同一尺寸中（排除不同对象相邻点之间的尺寸）。
如果DIM_EXCLUDE=SAMEOBJ，则将不同零件的相邻点添加到同一尺寸（排除相同对象相邻点之间的尺寸）。

示例尺寸的参数：PIECE|PIECE.SIDE=INSIDE|DIM_EXCLUDE= SAMEOBJ

在横截面图中向图纸和隔热层添加图案填充

盖板和隔热层库现在有一个“截面”属性，可用于在面板图纸的横截面中指定图案填充。

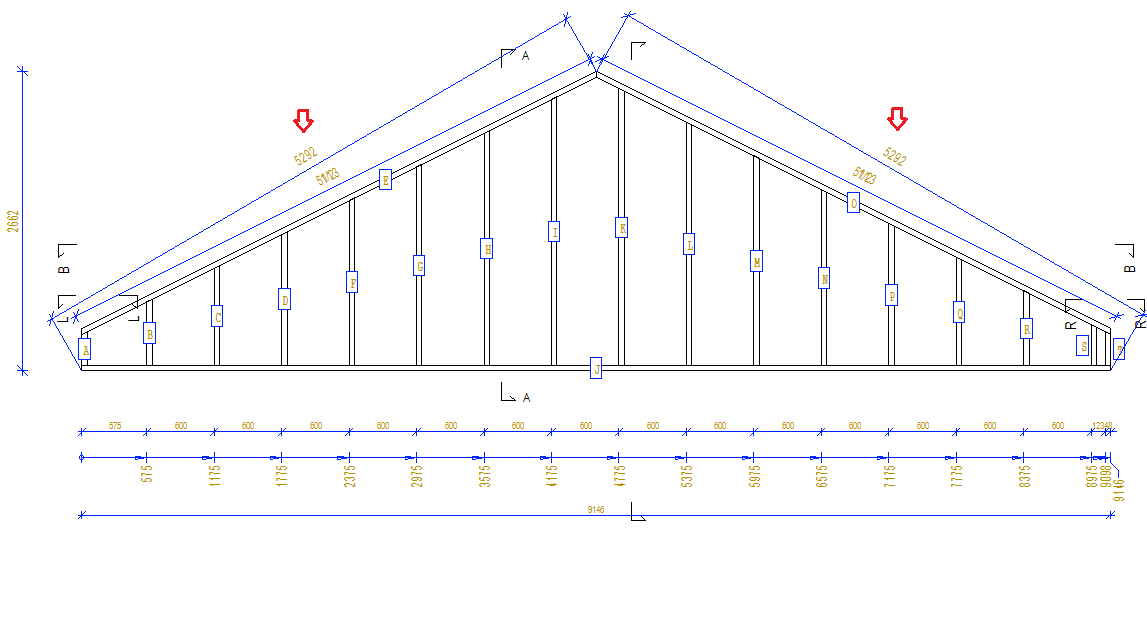

山墙桁架面板的新型对角线尺寸

现在有一种新的尺寸可用于从面板的左下边缘或右下边缘到顶点的对角线尺寸。尺寸标注名称为GABLE_DIAGONAL_LEFT和GABLE_DIAGONAL_RIGHT。（也在26.0.04中发布）

模块图纸仅显示连接部件

模块图纸现在只包含模块的一部分。模块边界定义的可见性仅用于子项目和基本几何图形。

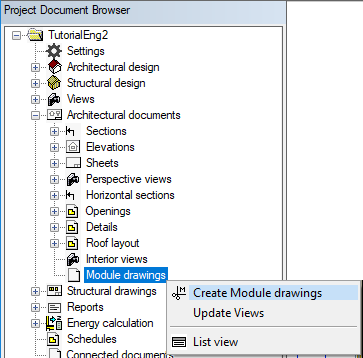

如果建筑模型中存在模块，则该特征在项目文档浏览器中可见。
