7.9.5 添加 Herring Bone 屋脊桁架

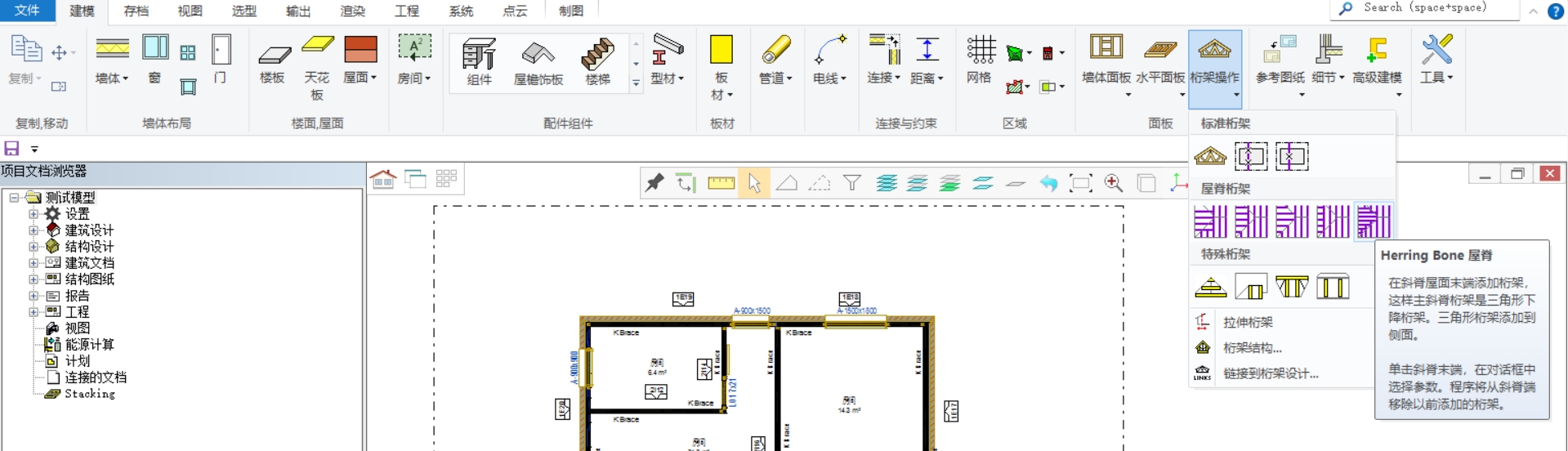

1. 主拉菜单内,选择建模→面板→桁架操作→屋脊桁架→Herring Bone屋脊。

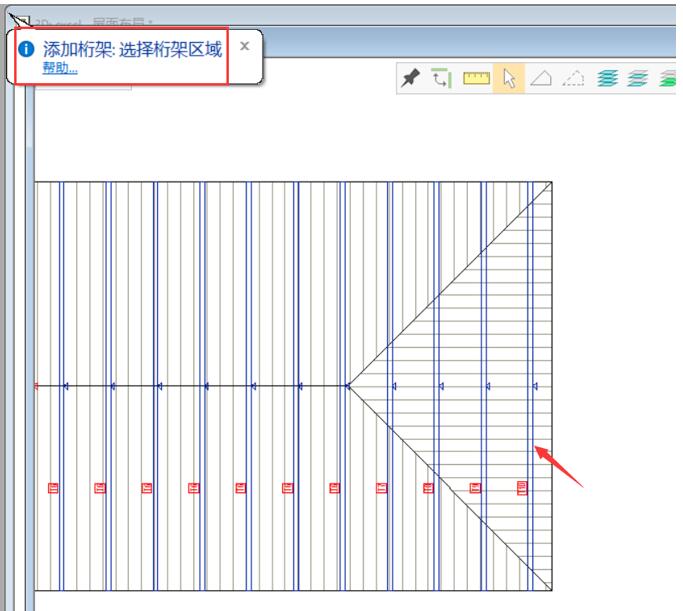

2. 按照提示,选择桁架区域。

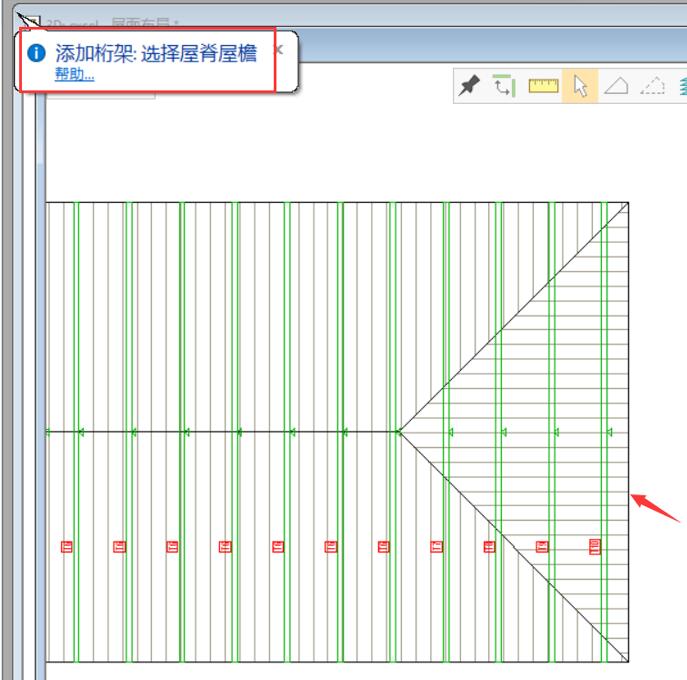

3. 按照提示,选择想要添加屋脊的屋檐。

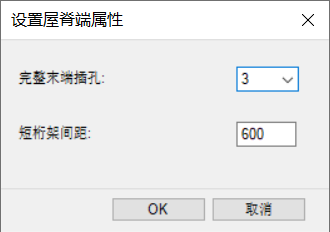

4. 设置屋脊端属性窗口弹出,用户可根据实际设计的要求输入各个参数的值。以下参数的值仅供参考。

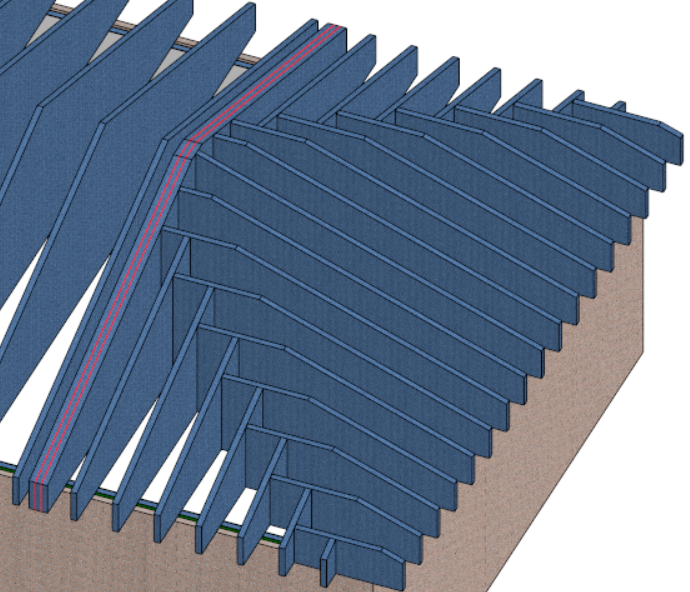

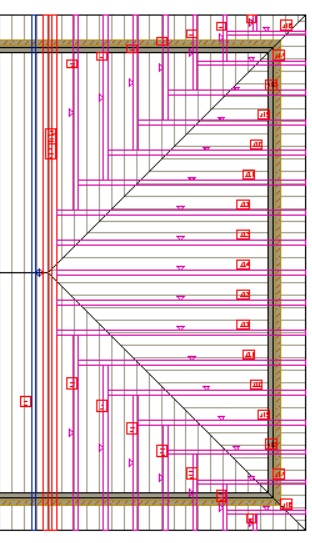

5. Terminal屋脊桁架成功添加。
1. 主拉菜单内,选择建模→面板→桁架操作→屋脊桁架→Herring Bone屋脊。
2. 按照提示,选择桁架区域。
3. 按照提示,选择想要添加屋脊的屋檐。
4. 设置屋脊端属性窗口弹出,用户可根据实际设计的要求输入各个参数的值。以下参数的值仅供参考。
5. Terminal屋脊桁架成功添加。
