7.8 创建人字形屋面桁架(剪刀屋面桁架)
如用户想要生成人字形屋面桁架(剪刀屋面桁架)时,可以参考以下步骤。
修改屋盖的厚度(桁架高度)
用户需注意:生成后的桁架高度为屋面属性的厚度。如用户想修改桁架高度, 需在生成桁架前修改屋面属性的厚度。步骤如下:

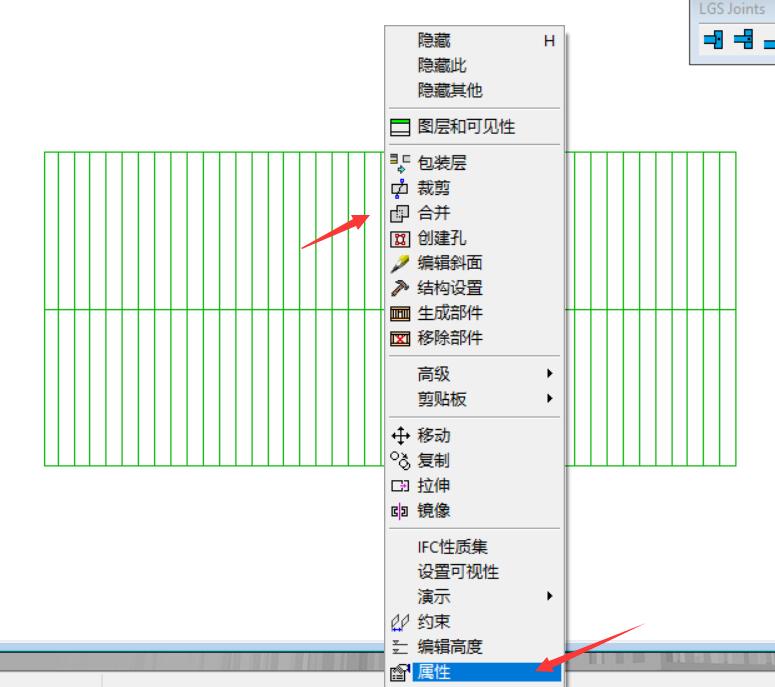

生成屋盖后,全选屋盖,鼠标右键下拉菜单内选择属性。

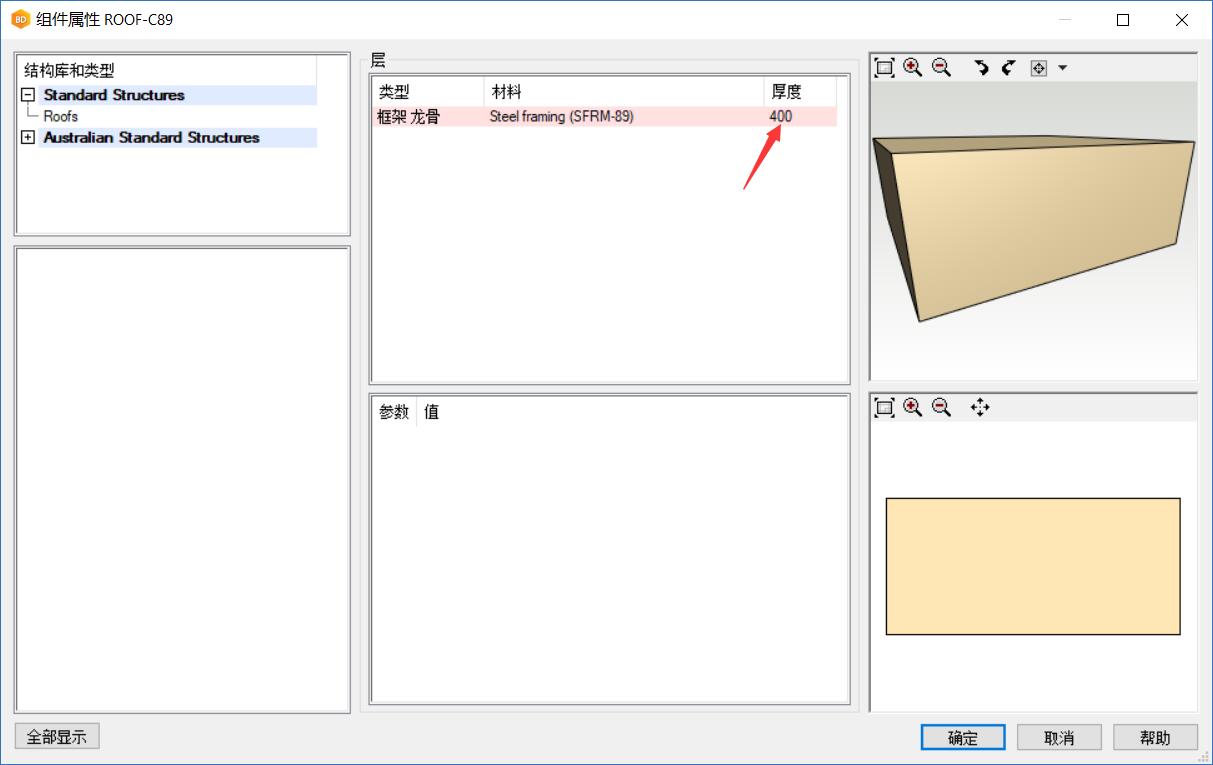

在弹出的屋盖组件属性窗口,修改厚度,点击确定。厚度为桁架的高度。

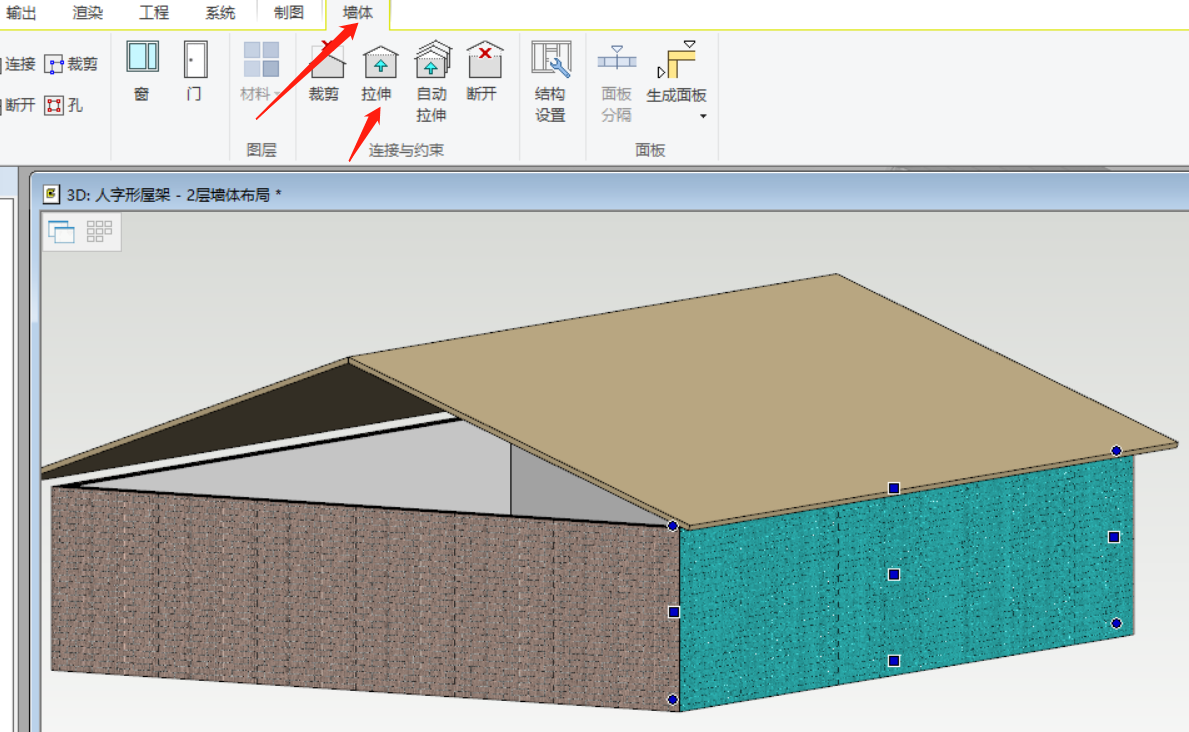

1. 打开屋面图纸模型对,点击墙体,将墙体拉伸到屋面,这是为了让生成的人字形屋面桁架部件可以搭接在墙体龙骨上。

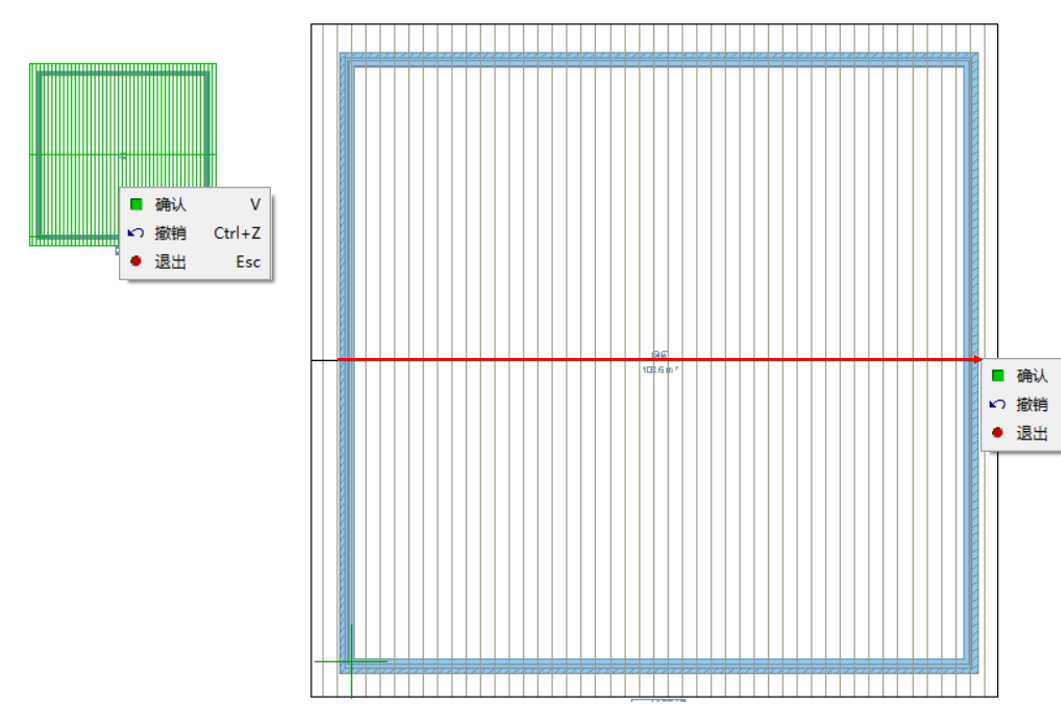

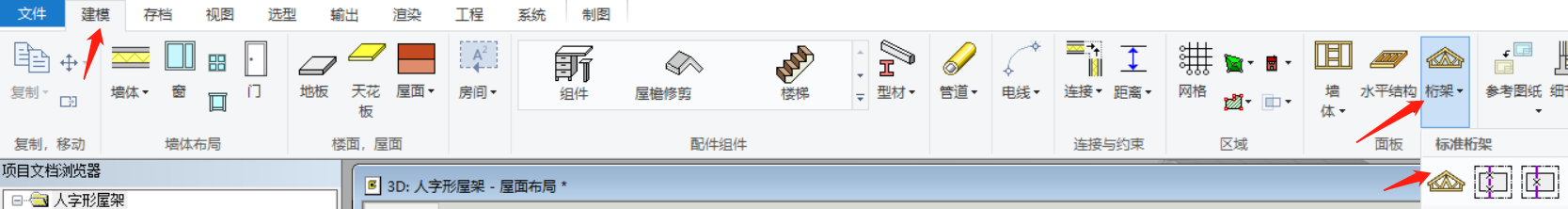

2. 定义屋面桁架区域:点击下拉菜单内的建模→面板→桁架→桁架。桁架参数对话框弹出,设置好桁架参数后点击OK。
4. 生成墙体龙骨:打开墙体图纸模型对→生成墙体面板→选择全部墙体面板→生成墙体面板龙骨。

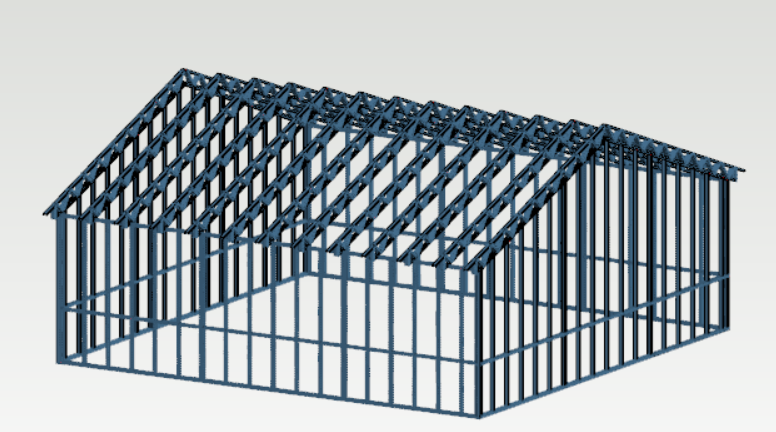

6. 下图为生成的人字形屋面桁架龙骨结构图:

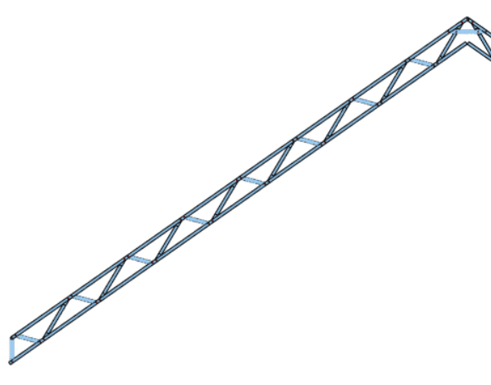

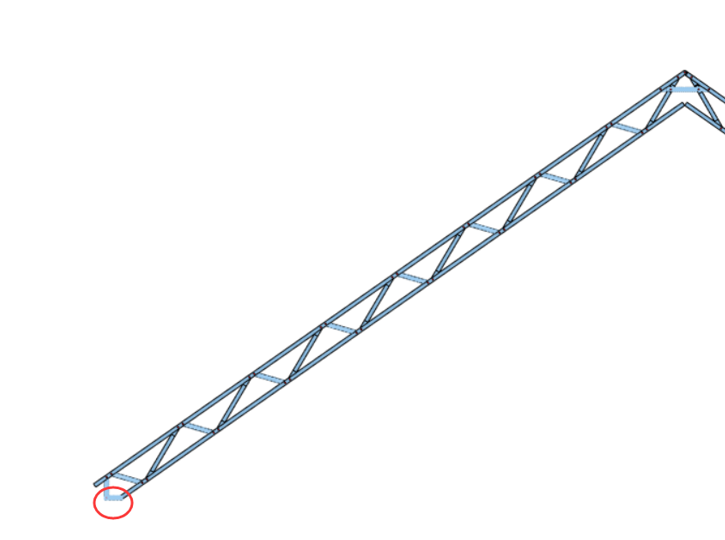

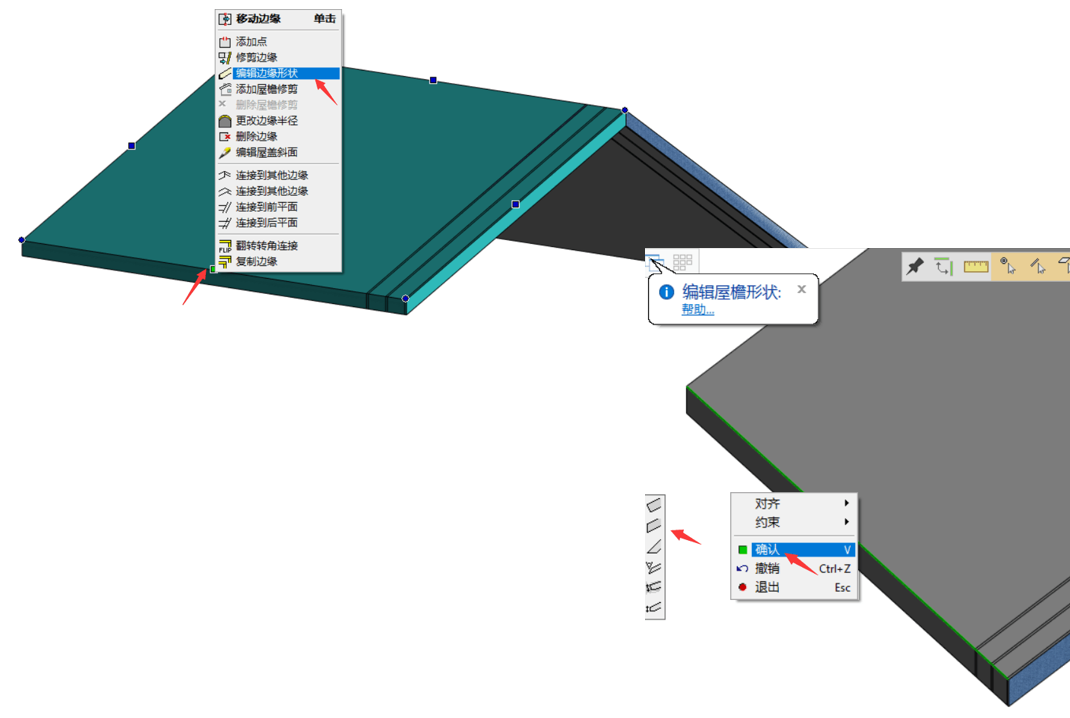

7. 如出现以下屋檐的问题,进行以下的步骤修复。
