7.2 生成桁架构件




1.    在屋面布局图上生成桁架区域图后,下一步就是生成桁架的结构部件。

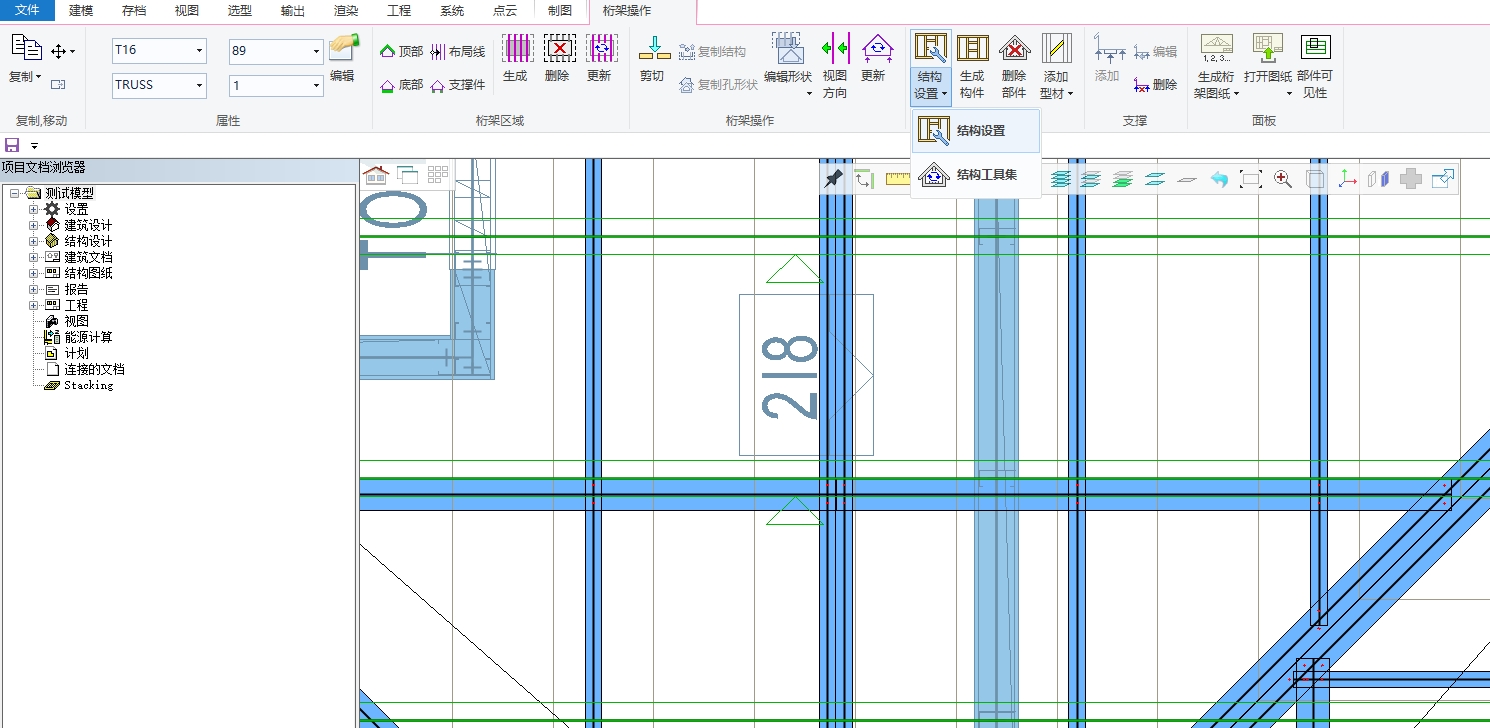

用户可在屋面布局图中选中单个或多个桁架(按Ctrl+A可全选),再点击上方工具栏中的结构设置

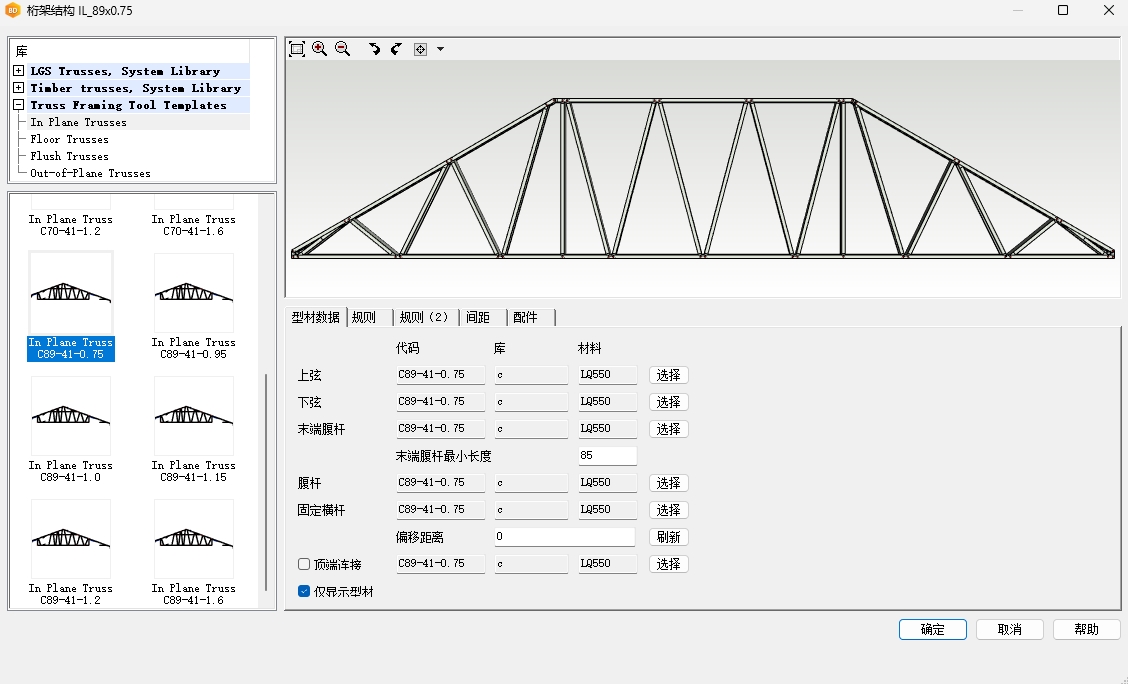

2.     接下来,桁架结构 对话框弹出。在桁架结构对话框内, 用户可选择桁架结构龙骨类型与修改桁架结构对话框内的参数与设置来达到具体设计的要求。

关于桁架结构对话框内的参数说明,点击这里桁架结构 对话框 -- 参数说明

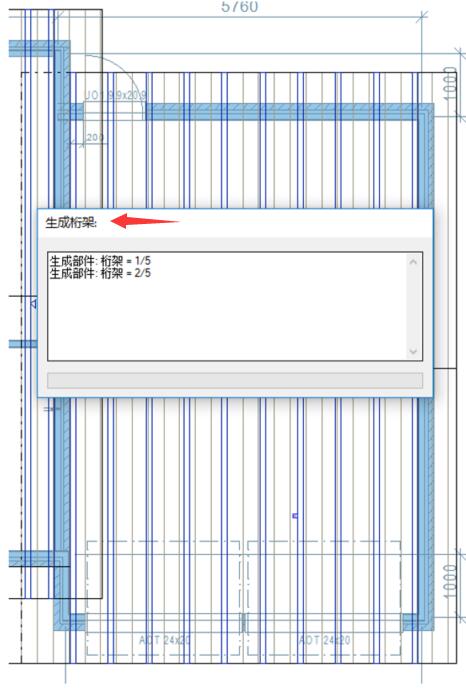

3.     设置好桁架结构对话框内的参数后,点击确定生成桁架进度窗口弹出。

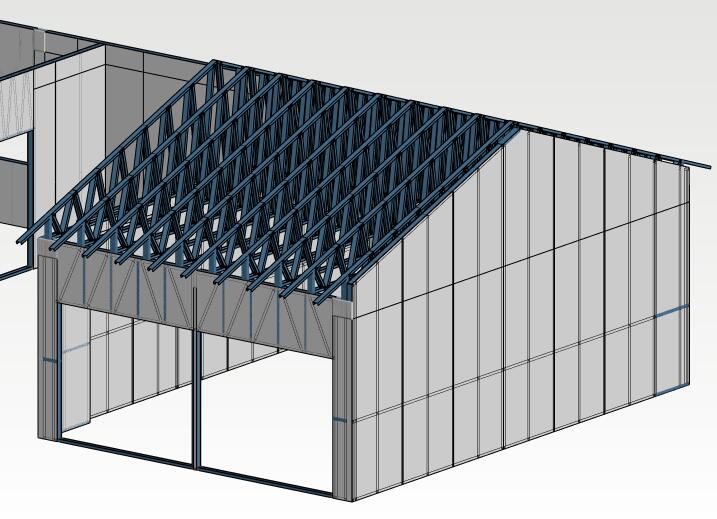

4.     生成桁架进度完成后,用户可切换到屋面结构图纸模型对窗口在3D模型环境下查看桁架的龙骨结构。




Tip:桁架的编辑部件功能

  • 墙体面板一样,桁架也有编辑的功能。如用户想在桁架内使用编辑构件的功能,必需先创建该桁架图纸。

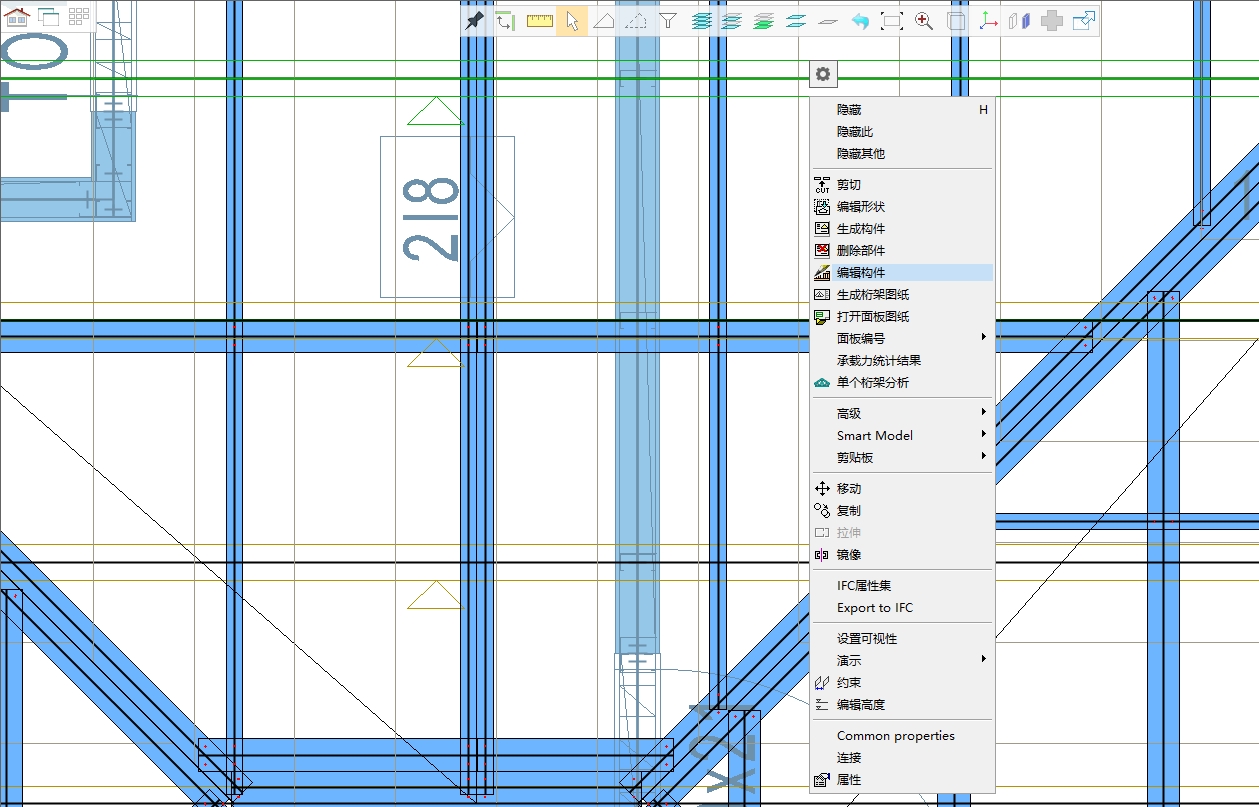

  • 拥有了桁架图纸之后,编辑功能的指令才会出现在桁架的鼠标右键下拉菜单内。
