7.7 屋面桁架生成过程中,如何与屋面不交叉
通过以下步骤,用户能够在不必使用顶部落功能的情况下, 就能生成与屋面面板龙骨不交叉的屋面桁架。

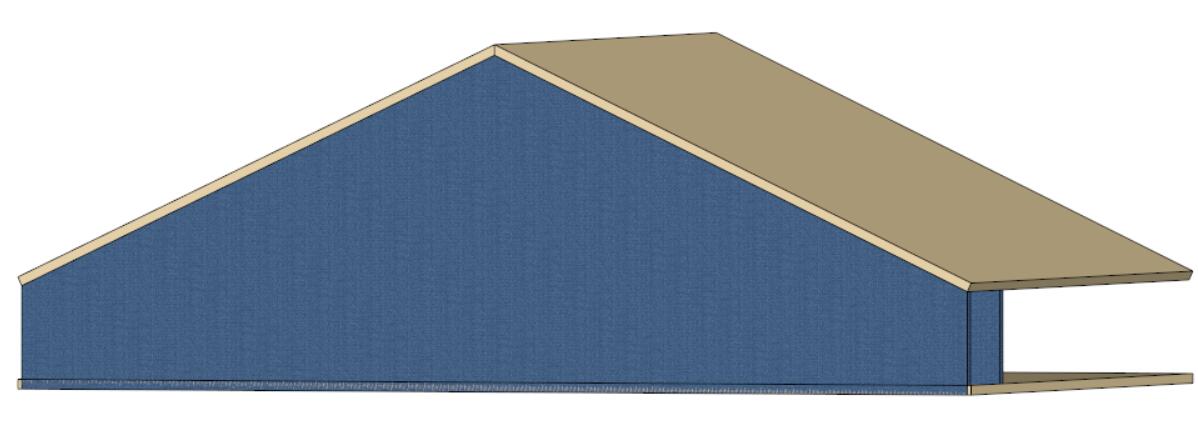

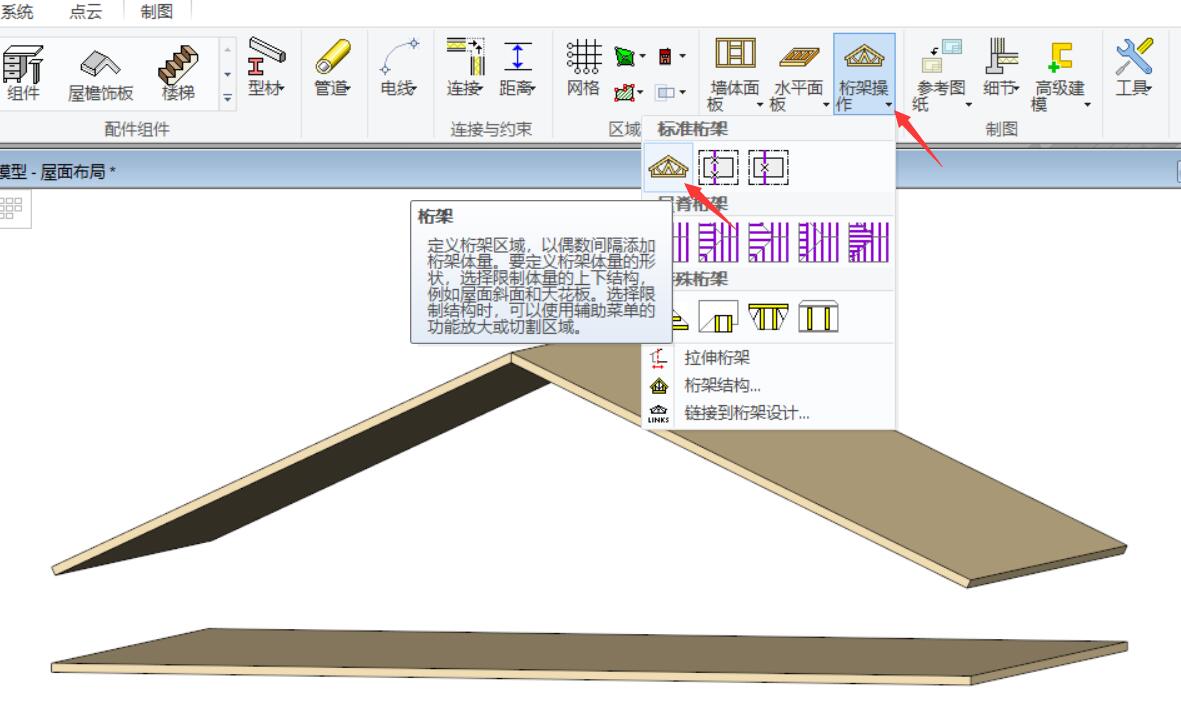

1. 建模→面板→桁架操作→标准桁架→桁架。

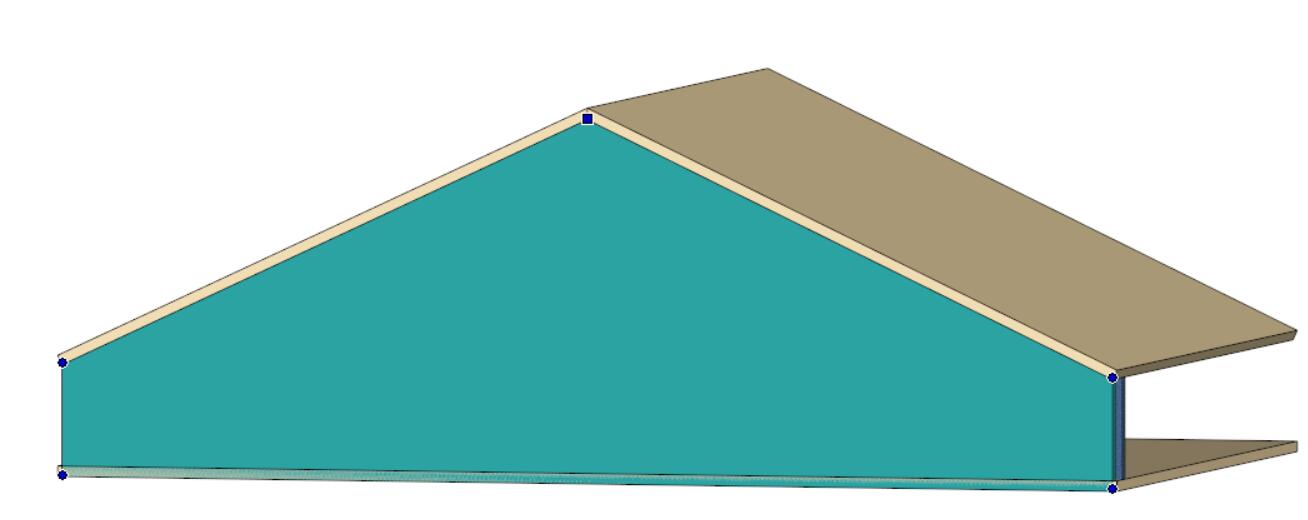

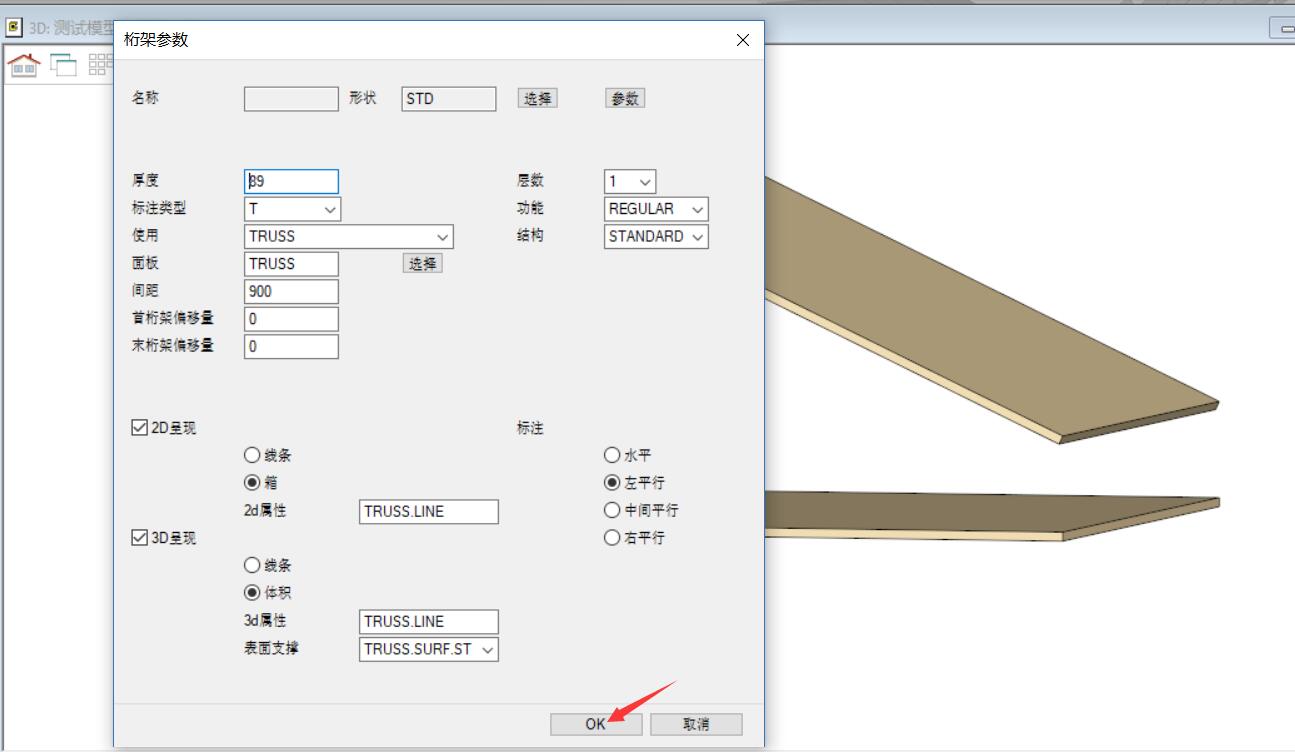

2. 桁架参数对话框弹出,设置好参数后,点击OK。

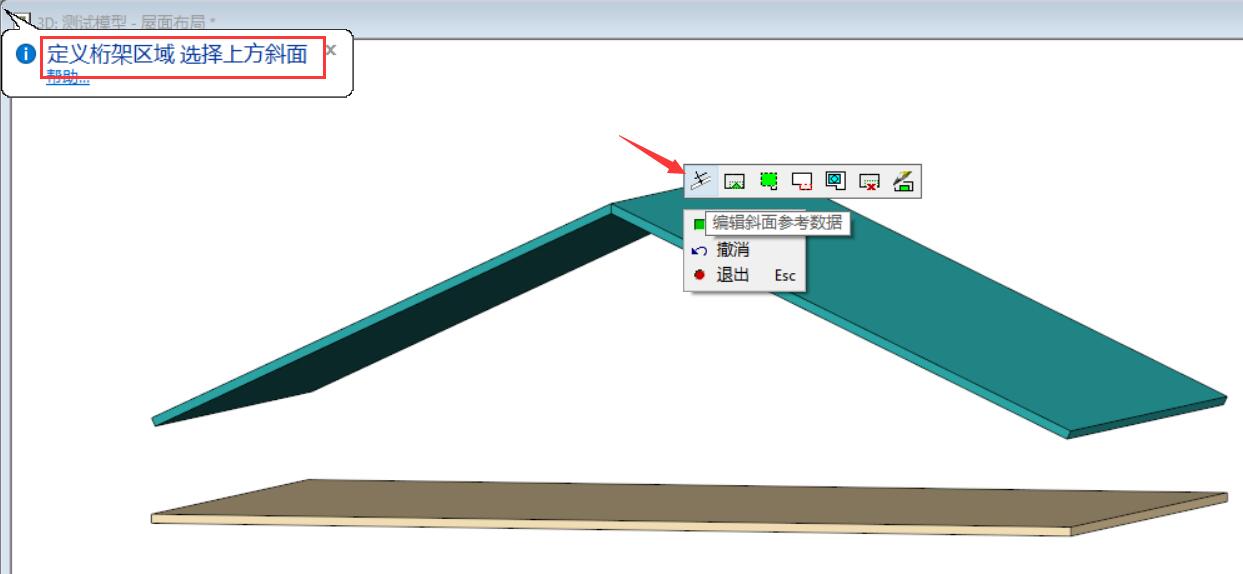

3. 按照软件提示:选择上方斜面,选择屋盖。选好屋盖后,鼠标右键选择编辑斜面参考数据,如下图所示。

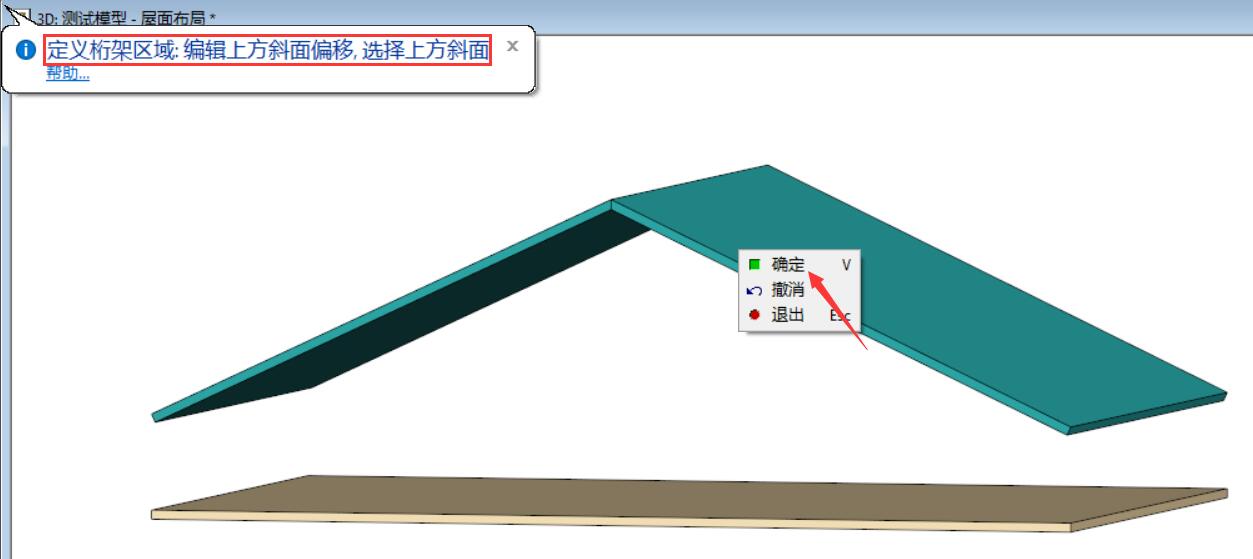

4. 按照软件提示:重新再选一下屋盖,选好屋盖后,鼠标右键选择确定,如下图所示。

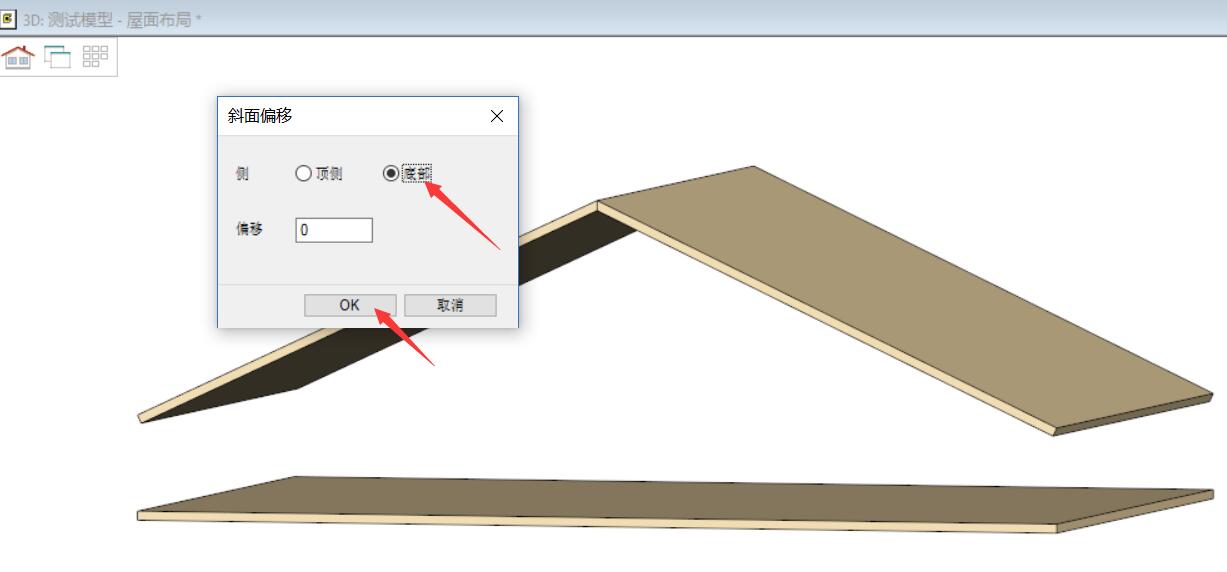

5. 斜面偏移对话框弹出,选择底部,点击OK。

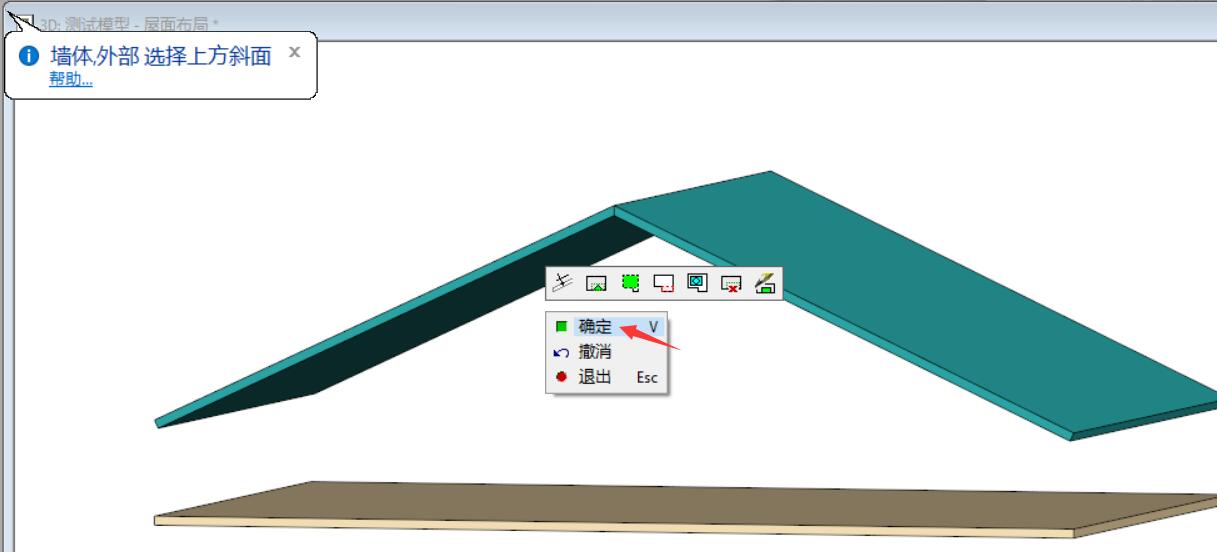

6. 这个时候,软件提示又回到:选择上方斜面,鼠标右键选择确定,下图所示。

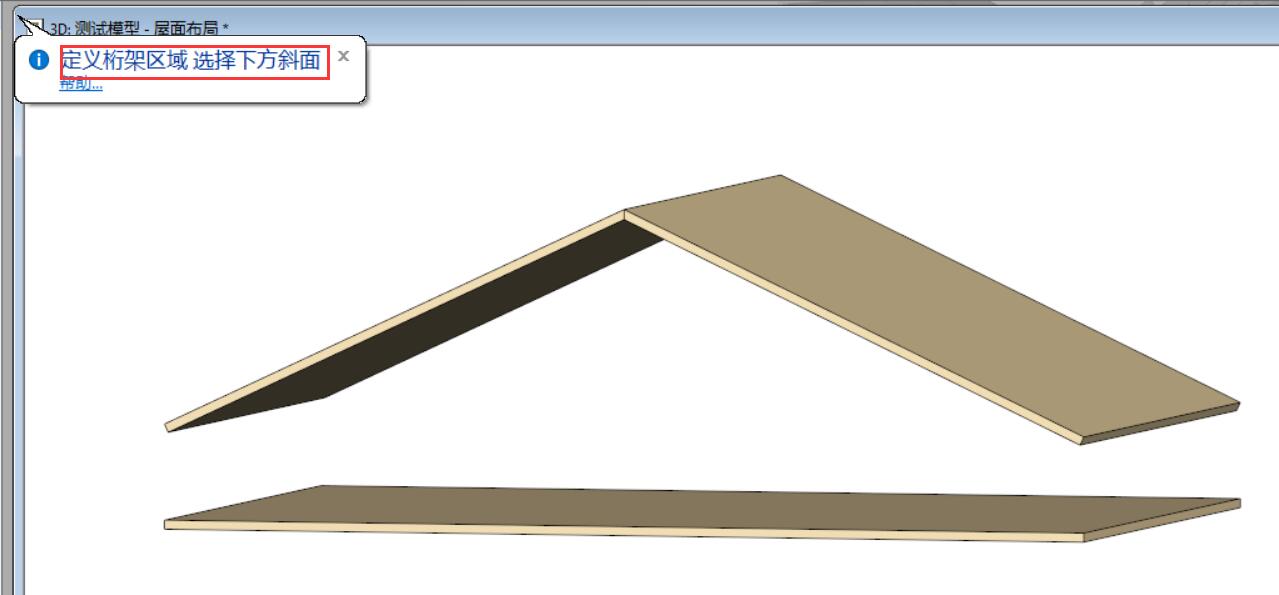

7. 桁架封装的上方斜面设置已经完成。接下来,按照软件提示:选择下方斜面来完成生成桁架封装。
8. 对于天花板作为下方斜面,通常桁架封装是生成在天花板的底部的。如用户想把桁架封装底部生成在天花板的顶部,可在选择下方斜面的步骤内,调出天花板的编辑斜面参考数据,进行如屋盖一样的选择方法。
