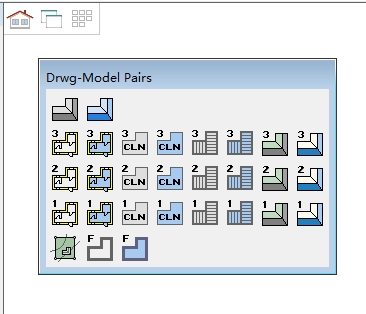

1. 打开屋面图纸模型对。

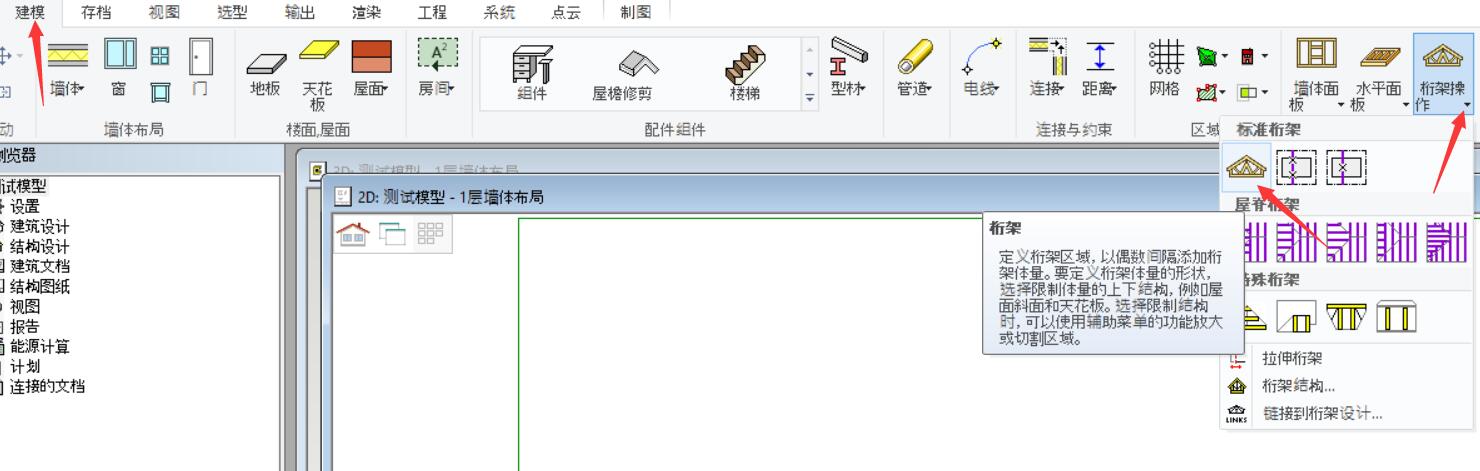

2. 点击下拉菜单内的建模→面板→桁架操作→桁架。

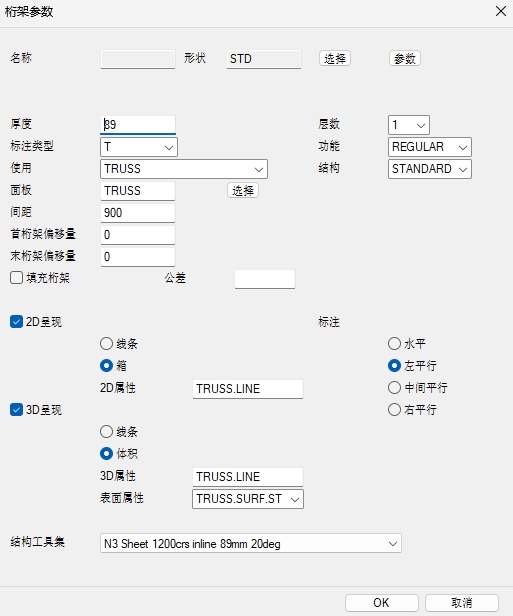

3. 桁架参数对话框弹出，根据实际工程对其设置。
标注类型：生成桁架封装前，用户可自行定义桁架面板编号的前缀名，如T，FT，1FT， 2FT，HJ 等等。

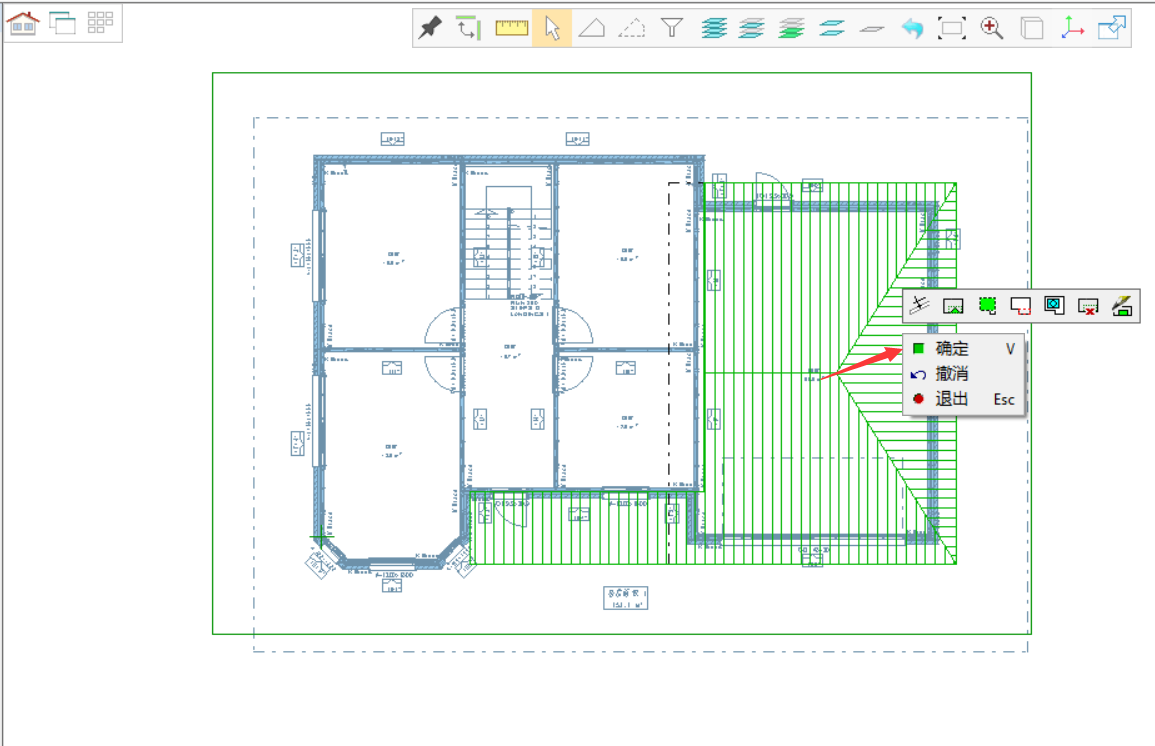

4. 按照软件提示，选择上方斜面：选择屋面作为上方斜面（可在3D模型或在2D布局图内选择），然后鼠标右键下拉菜单选择确认。

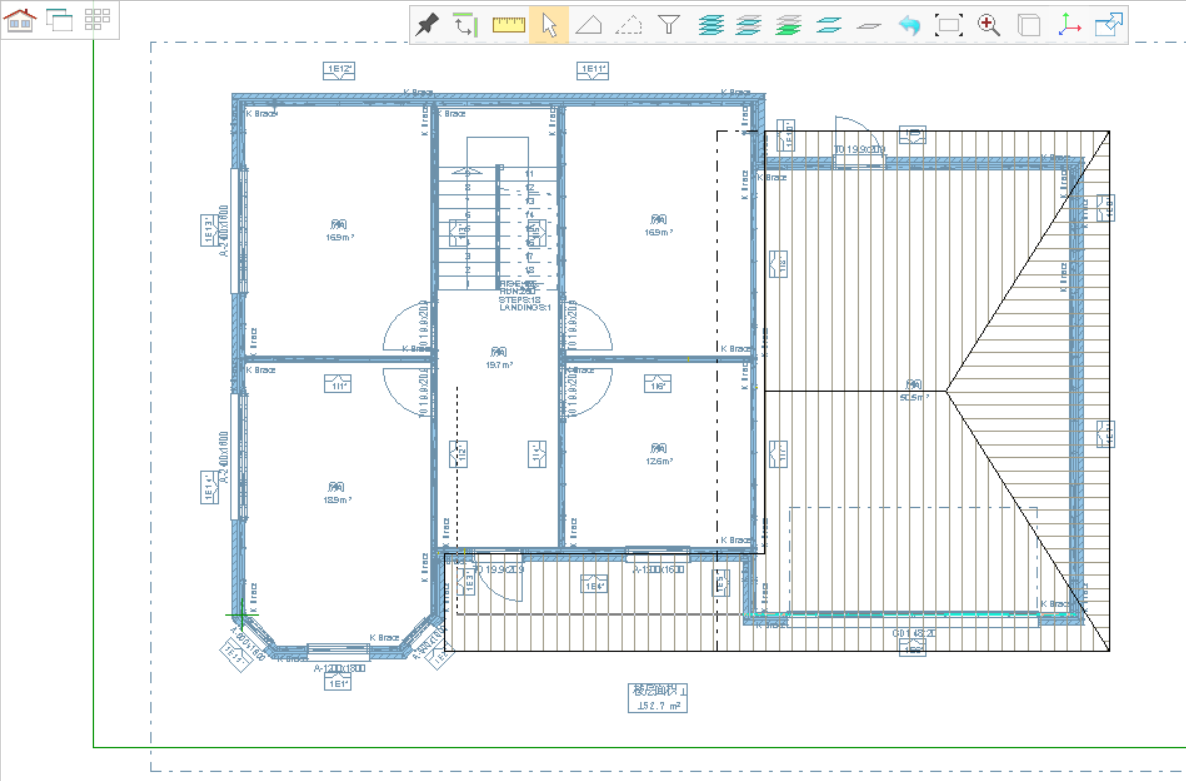

5. 按照软件提示，选择下方斜面：选择天花板作为下方斜面（在3D模型内选择）或者自定义限制平面作为下方斜面（2D布局图内定义）。在这案例内，我们创建一个自定义限制平面。

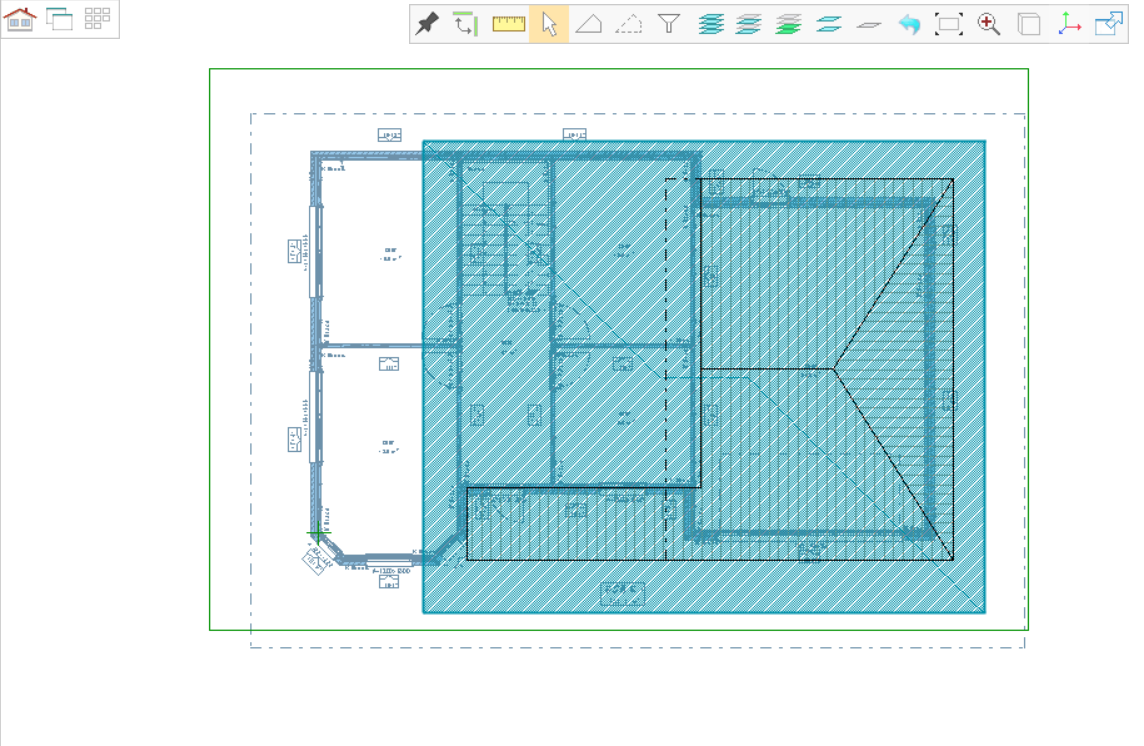

如用户想自定义限制平面， 需在软件窗口的空白处， 鼠标右键调出桁架区域工具如下图。点击桁架区域工具中的
鼠标右键确认

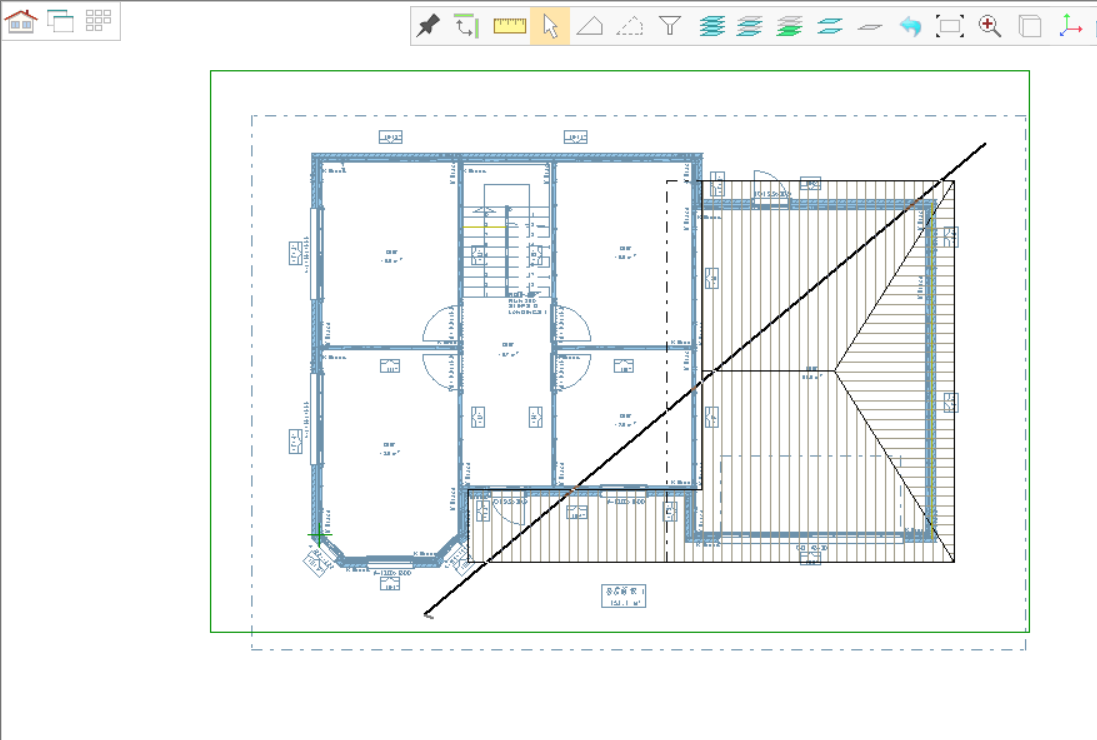

6. 按照软件提示：选择桁架线条点。鼠标右键下拉菜单选择确认。

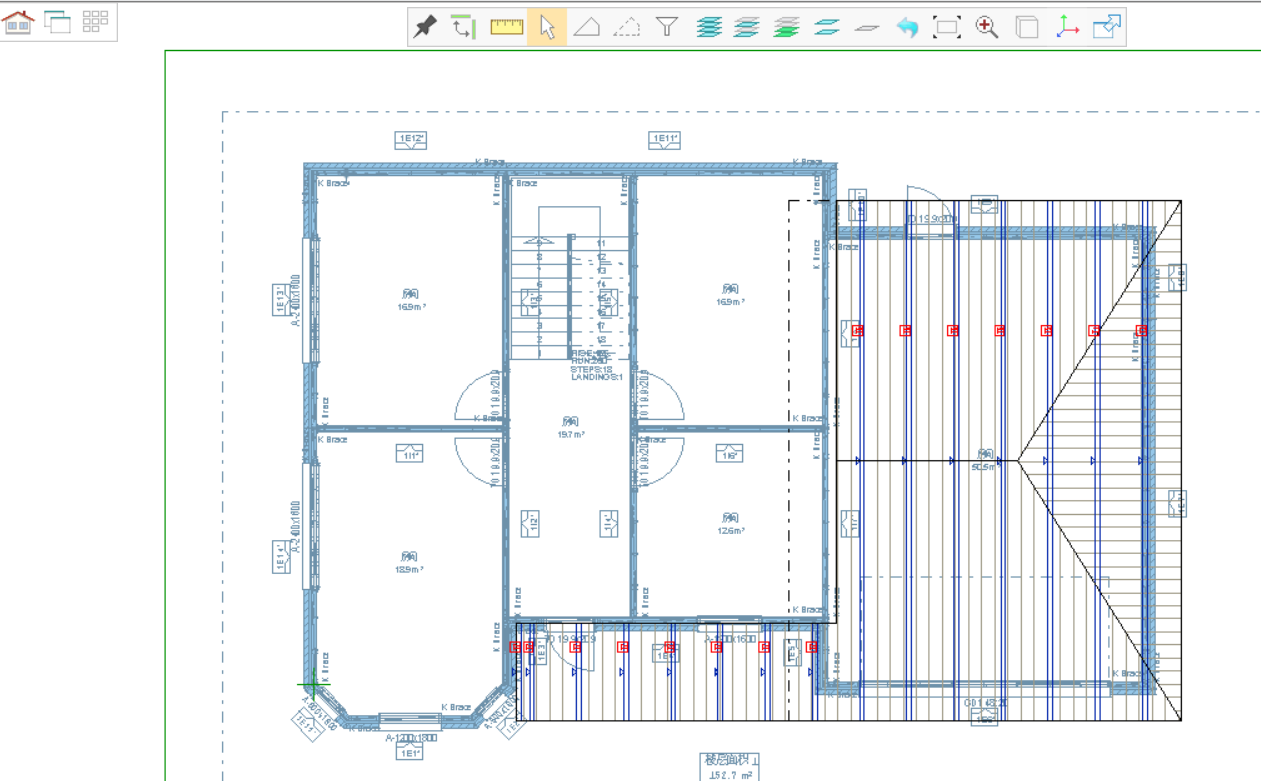

7. 按照软件提示：选择承重墙体。可忽略跳过这个指令，直接鼠标右键下拉菜单选择确认。生成的桁架区域图如下。
