7.3 桁架结构 对话框 -- 参数说明

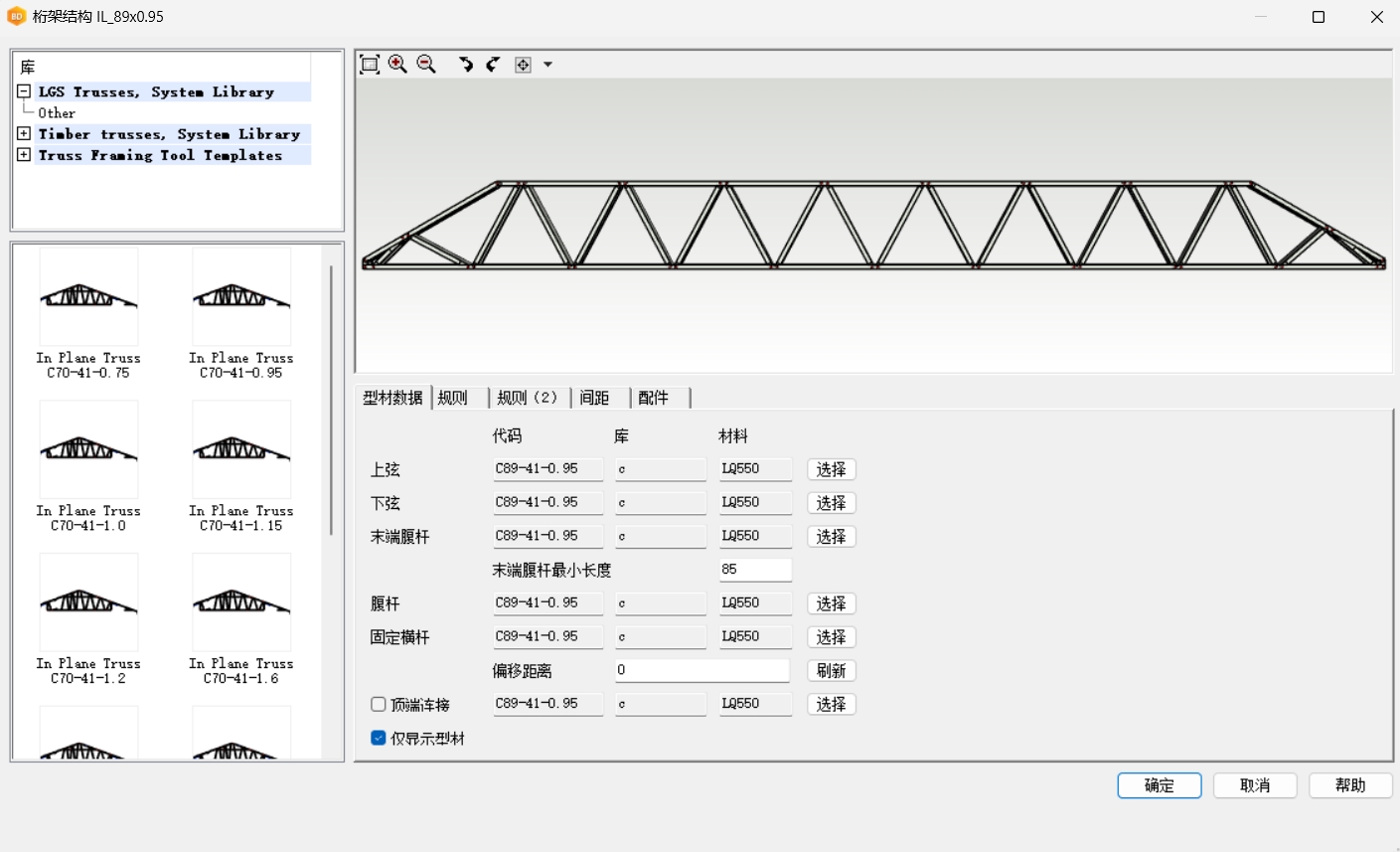

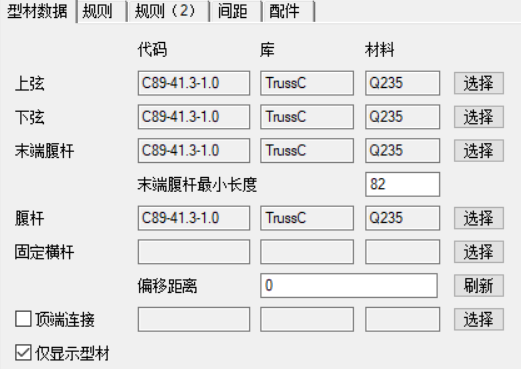

型材数据参数解释：

上弦、下弦、末端腹杆、腹杆、固定横杆：点击选择，选择型材材料。

末端腹杆最小长度：如果末端长度小于给定的数值，则末端腹杆不添加。

偏移距离：固定横杆从顶部或者底部的偏移距离（‘规则’参数中定义横杆从顶部或者从底部开始）。

顶端连接：选择上弦在屋脊处的连接型材材料

仅显示型材：勾选了，桁架结构对话框的桁架面板就不会显示。

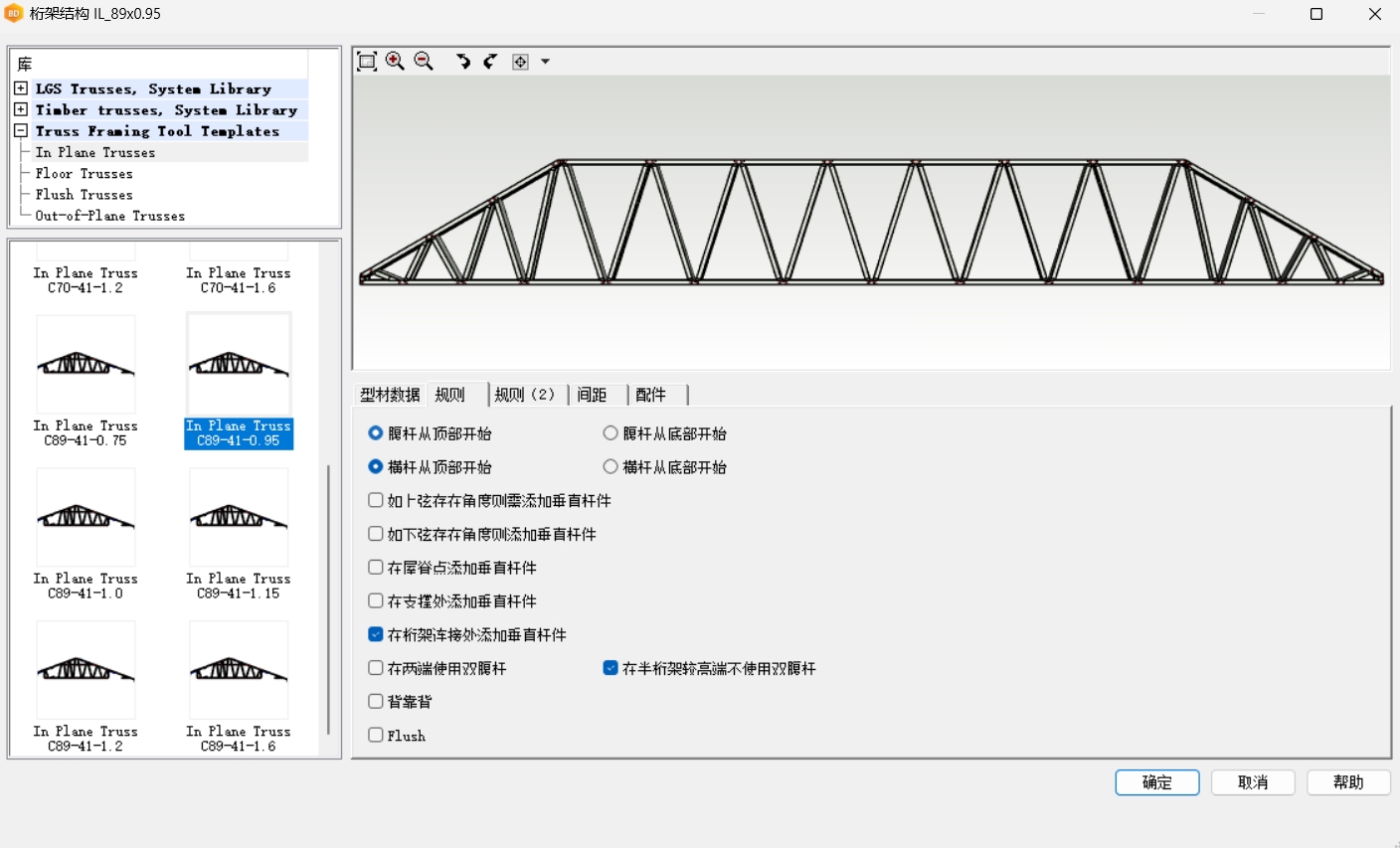

规则参数解释：

腹杆从顶部/底部开始：第一根腹杆起始点从顶部或者底部开始。

横杆从顶部/底部开始：横杆离顶部或者底部的距离等于偏移距离（型材数据中的偏移距离）

如上弦存在角度/如下弦存在角度/在屋脊点/在支撑处/在桁架连接处，添加垂直杆件：在这些条件下，选择是否要添加垂直杆件。

在两端使用双腹杆：在桁架的两端添加双腹杆。

在半桁架较高端不使用双腹杆：半桁架两端添加双腹杆时，在半桁架的高端处不添加双腹杆（只有单腹杆），低端处添加双腹杆。

背靠背：勾选了，腹杆和上下弦不共面，全部腹杆的背面和上下弦的背面靠在一起。

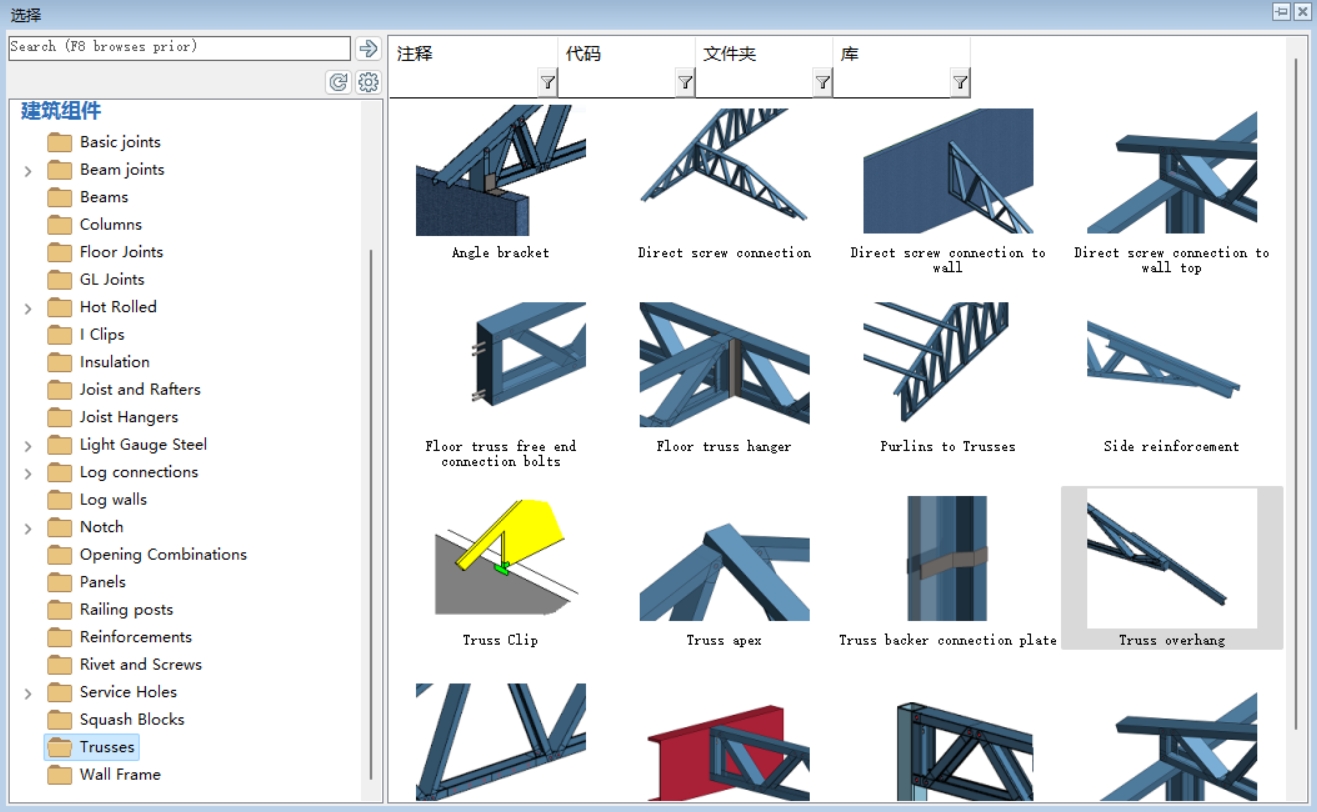

添加连接：点击，出现桁架连接节点库，选择想要的节点连接类型，即可在桁架框架的3D模型中，添加桁架龙骨之间的节点连接。

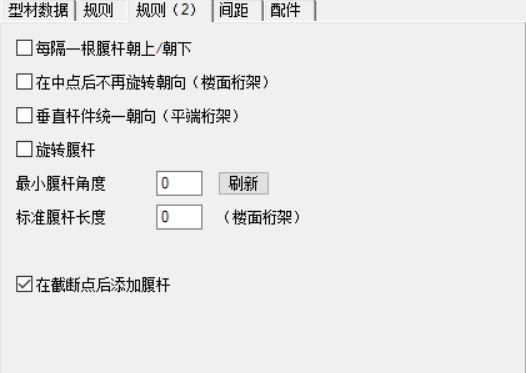

规则（2）参数解释

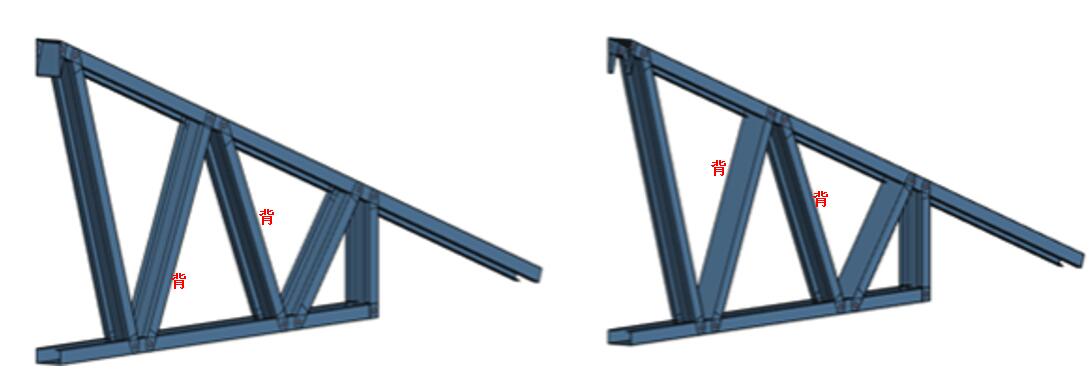

每隔一根腹杆朝上/朝下：勾选了，每隔一根腹杆，腹杆型材开口截面的法线方向向上/向下。如图所示（左边图为未勾选，右边图为勾选。）

在中点后不再旋转朝向（楼面桁架）：楼面桁架都较平整，勾选后，全部腹杆的型材开口截面的法线方向统一朝向一个方向（向右或左）。

垂直杆件统一朝向（平端桁架）：对于上下弦都是水平的桁架，勾选时，全部腹杆的型材开口截面的法线方向统一朝向一个方向。

旋转腹杆：勾选后，腹杆的背面全部共面。且腹杆和上下弦共面（与背靠背的区别）。

最小腹杆角度：可以定义腹杆与垂直面（或者水平面）形成的最小角度。

标准腹杆长度（楼面桁架）：对于楼面桁架，定义腹杆长度值，因为高度确定，所以角度和长度只能选择一个。

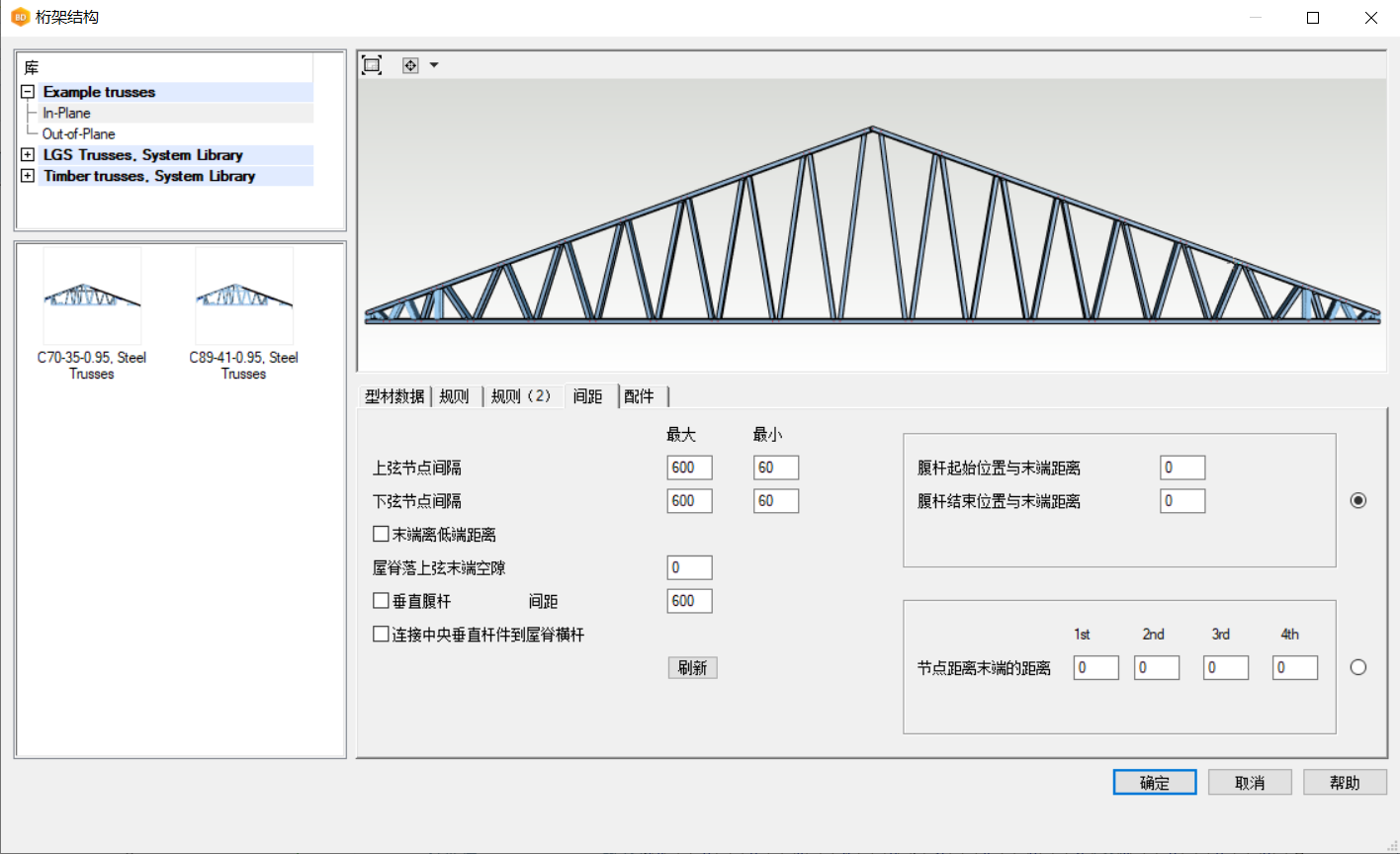

间距参数解释

上/下弦节点间隔：最小值可以决定两根腹杆在上下弦节点靠近的最小距离，即两根腹杆相近的最小值；最大值可以决定两根腹杆在上下弦节点相离的最大距离，即确定桁架的腹杆数量。

腹杆起始位置与末端距离：第一根腹杆起始位置到桁架边缘的距离（如果桁架边缘有腹杆，桁架边缘腹杆不算，输入的值是第二根腹杆起始点离边缘的距离）。

腹杆结束位置与末端距离：第一根腹杆结束位置到桁架边缘的距离（如果桁架边缘有腹杆，桁架边缘腹杆不算，输入的值是第二根腹杆结束点离边缘的距离）。

垂直腹杆间距：决定相邻两根垂直腹杆的距离（如果没有垂直腹杆，会按照输入的间距值，自动生成垂直腹杆）。

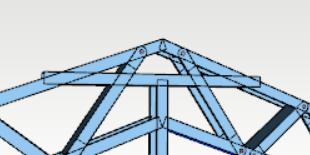

连接中央垂直杆件到屋脊横杆：将中央屋脊处的垂直腹杆顶端连接到横杆上。

生成桁架部件的时候，在间距页面内，用户现在可以设置最多4个下弦的节点（从桁架末端）。这功能能帮助用户准确地设置腹杆位置。用户也可以把不同的默认设置保存在桁架库内。

配件参数解释

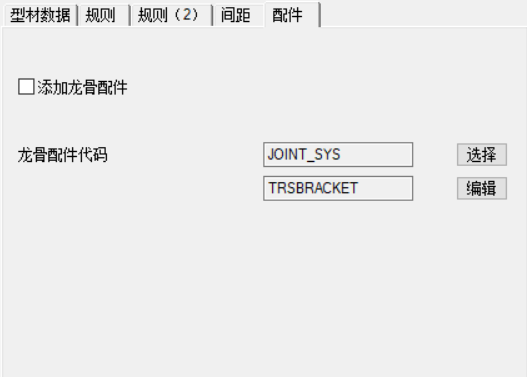

添加龙骨配件：在桁架生成时添加龙骨配件。

龙骨配件代码：选择配件类型。
