7.13 创建桁架与墙体的连接

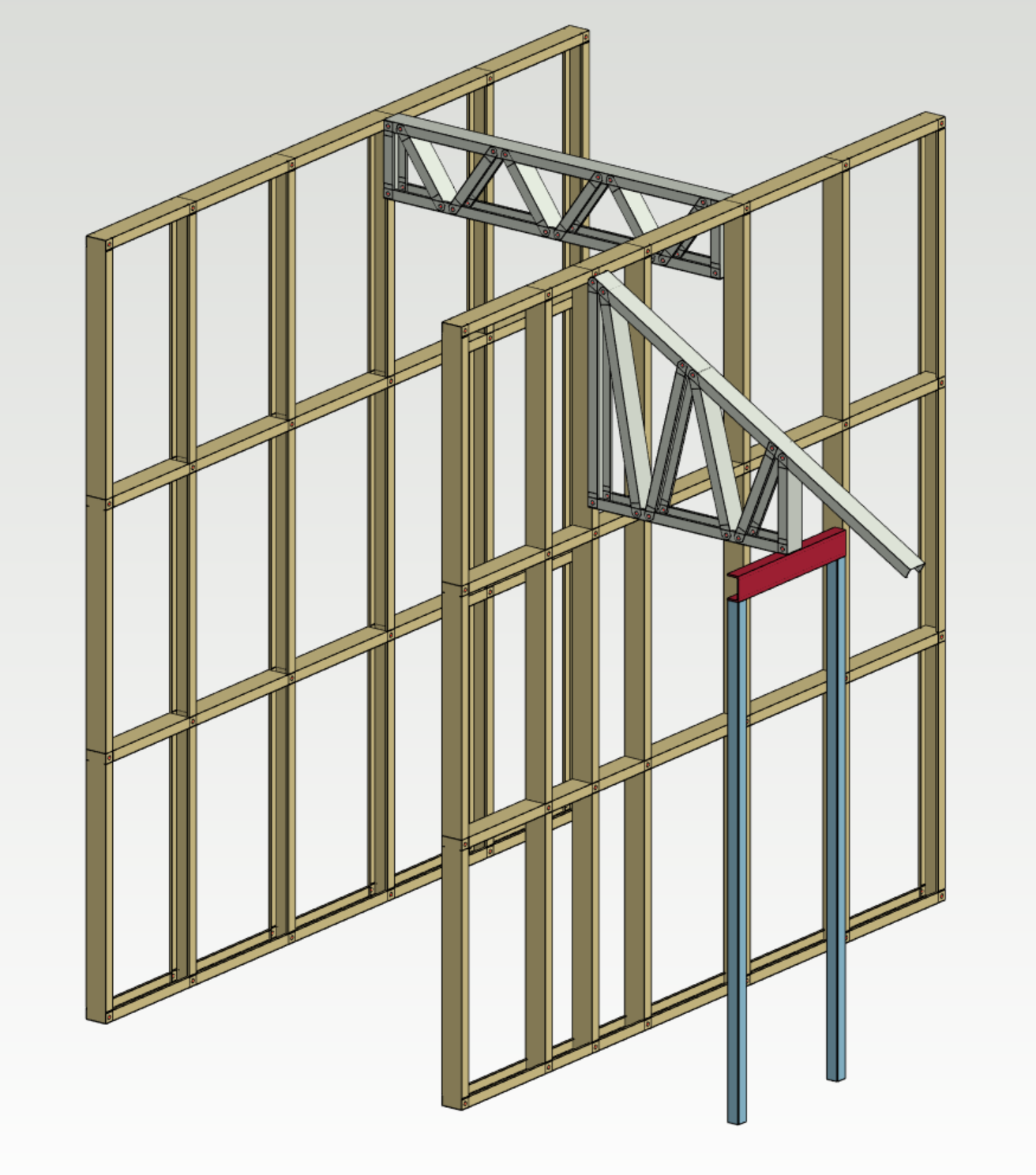

- 当遇到右图所示的桁架布置，在创建有效连接之前，墙体对桁架是不存在支撑的。

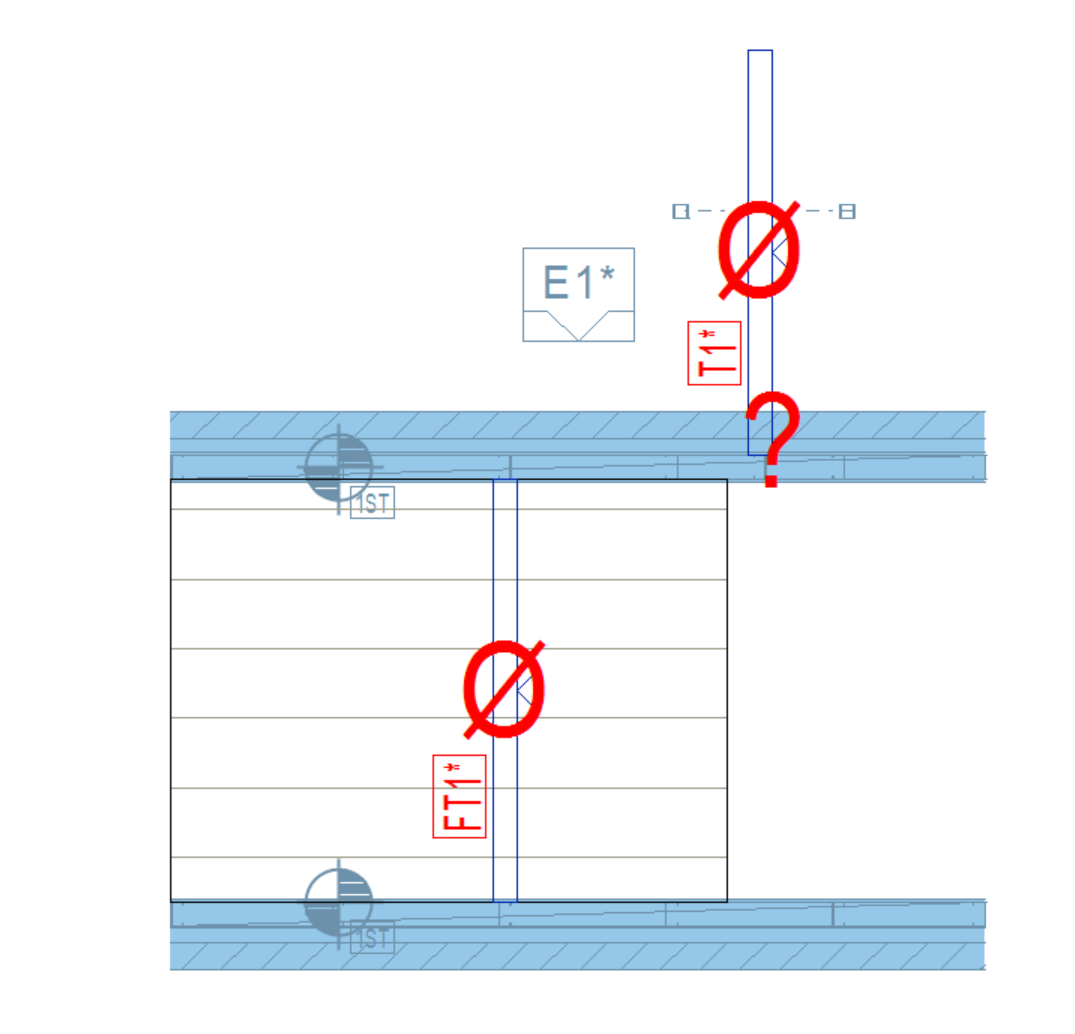

- 因此，这些桁架在2D布置图中会出现支撑不足的符号，并且在力学计算中也会引起系统错误，无法计算。
- 我们可以使用桁架-墙体螺钉连接（Direct screw connection to wall）创建墙体对桁架末端腹杆的支撑关系。

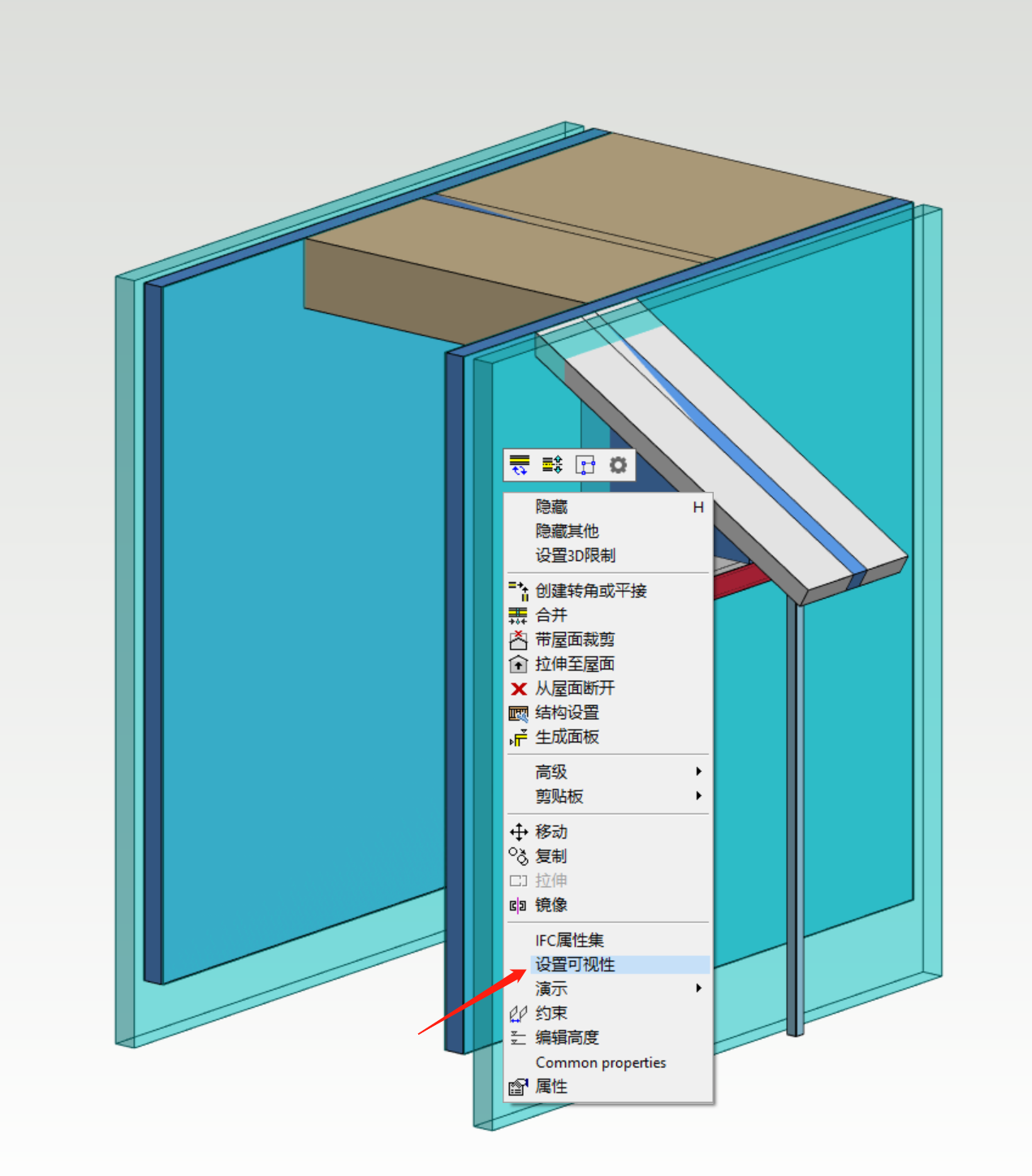

- 这种连接需要用户依次选中需要创建支撑的桁架以及提供支撑的建筑墙体，所以用户应选择在建筑模型对中完成此操作，或者在创建连接前把建筑墙体调整为结构模型对中可见，然后在结构模型对中进行添加。
- 以下对后面一种方法进行举例操作。

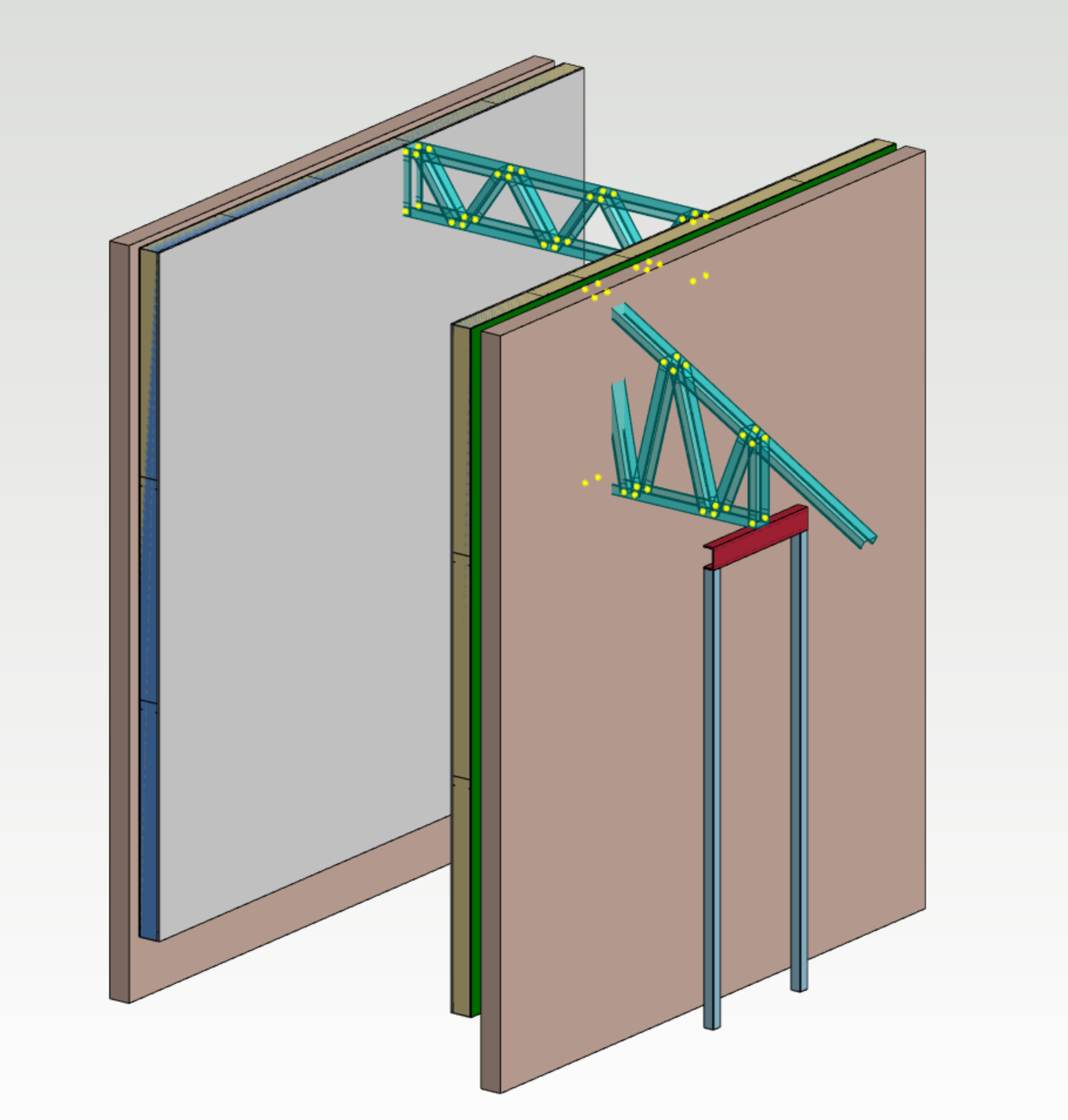

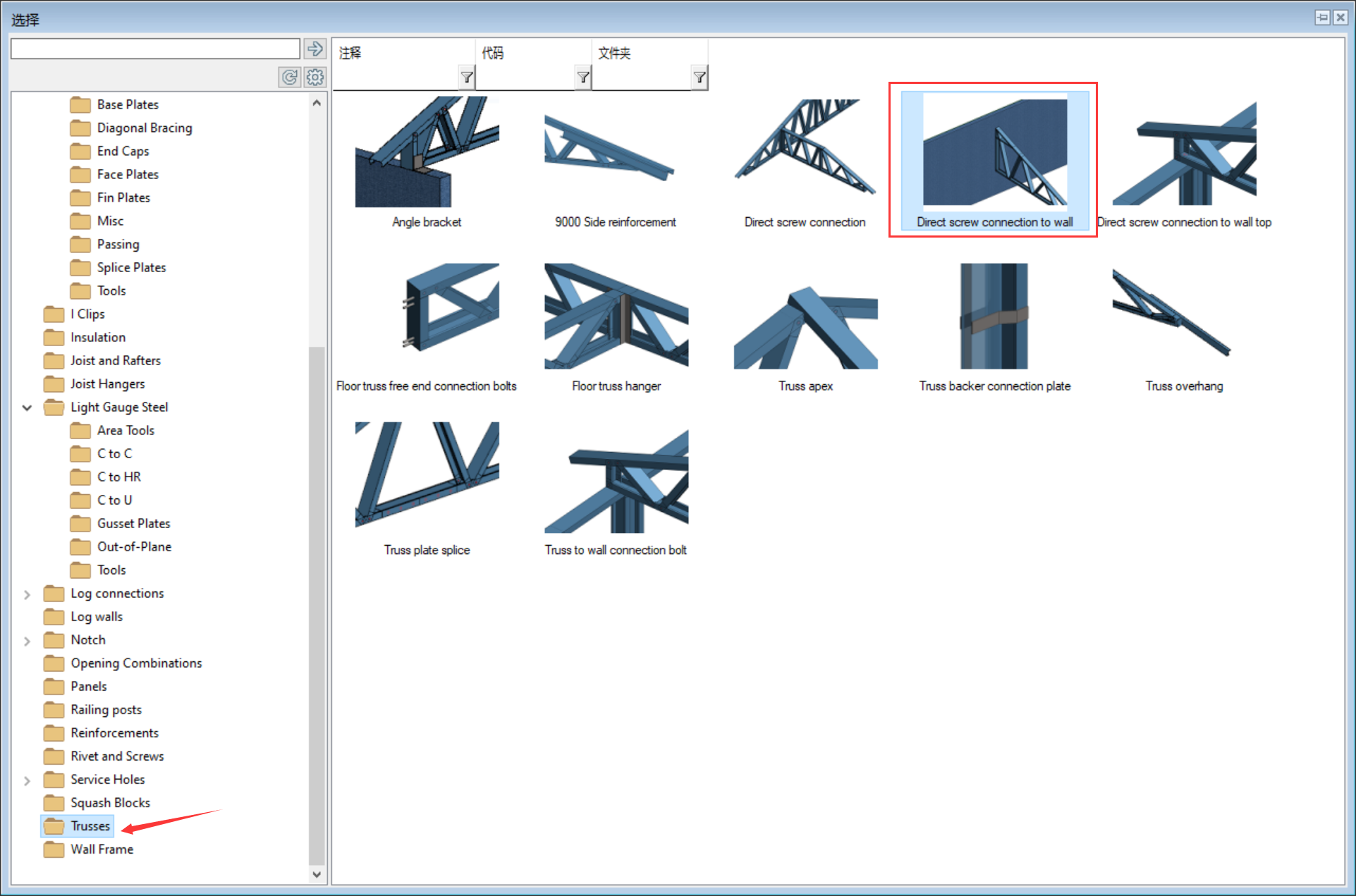

- 双击连接库中的Direct screw connection to wall, 系统提示选择桁架。选中所需要创建连接的桁架，点击确认。

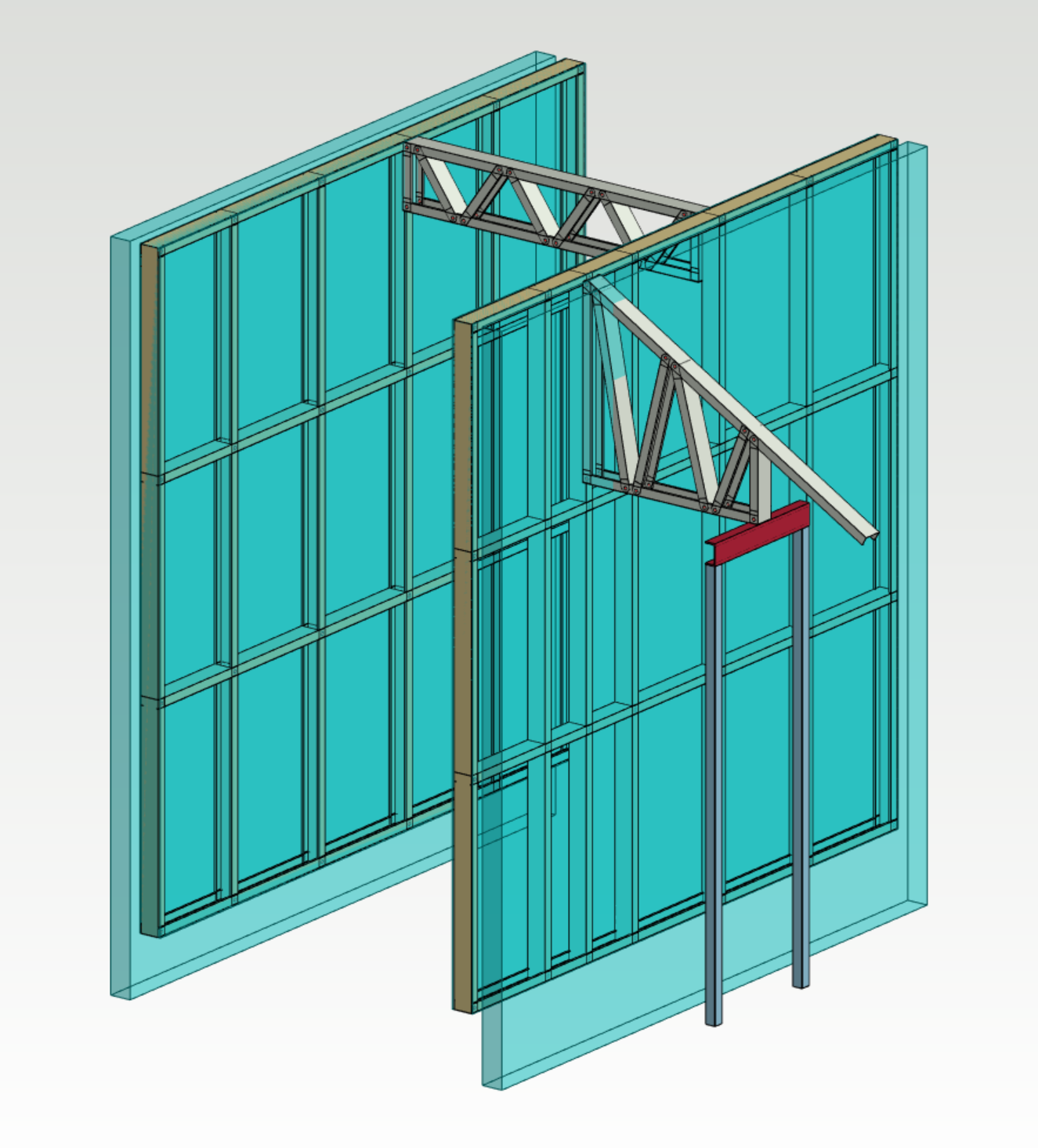

- 系统提示选择墙体。选中支撑桁架的墙体，并确认。
注意
此步骤中只有建筑墙体可以被选中，这不包括墙体面板或者墙体框架。

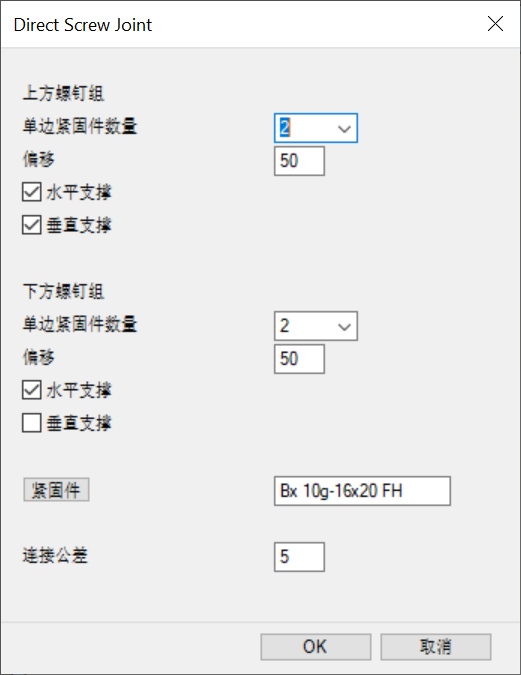

- 确认螺钉连接的属性。系统默认上方螺钉组提供水平以及垂直支撑，下方螺钉组仅提供水平支撑。请按照施工实际情况选择相应的螺钉连接方式。
- 连接公差用于判断桁架与墙体龙骨之间的距离是否足够相近，默认为5mm。意味着当桁架末端腹杆离墙体龙骨层距离超过5mm，则不会创建螺钉连接。
- 确定后点击OK。

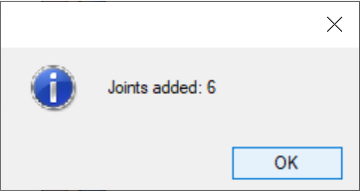

- 系统提示创建的螺钉组总量。

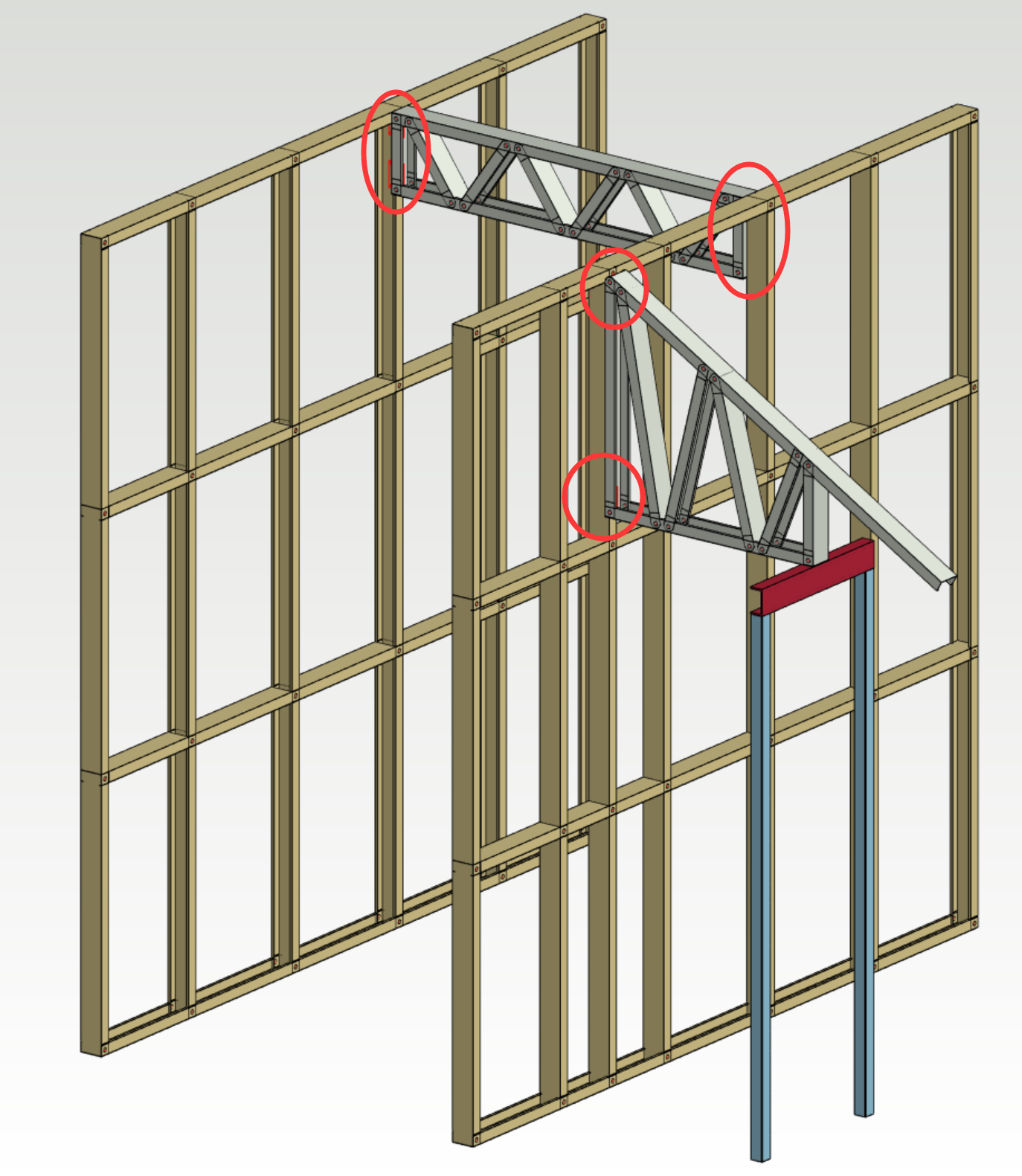

- 检查3d框架模型，此时连接已经创建完成。
注意
用户需要自行确认桁架与墙体连接处存在立柱，否则现场螺钉无法固定。例如，在确定桁架位置前规划好墙体立柱的起始位置，然后在这些位置生成桁架。
桁架应与墙体框架层的外表面接触，否则当桁架与墙体框架层距离超过连接公差时，连接则无法创建。
这些螺钉连接不参与力学计算，用户需要按照桁架力学计算的反应力结果自行检查连接承载力。
