7.12 支撑符号提示的说明

支撑符号提示：Ø 圈叉符号

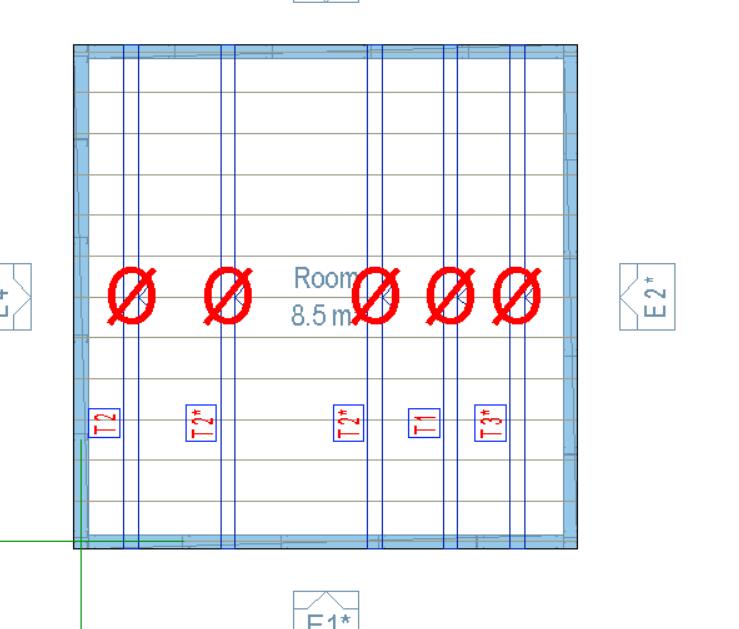

1. Ø圈叉支撑符号提示通常出现在布局图的桁架中心，代表该桁架本身检测到无法找到支撑点，请检查该桁架的支撑是否有效。

2. 无法找到支撑点： 代表可能该桁架的底部没接触到墙体（有间隙），需把桁架底部往墙体顶端移动至无间隙。或者可能该桁架的支撑点（墙体）是非承重墙，需把非承重墙改为承重墙。

3. 如果该桁架是搭在其他桁架上的，这桁架可能与被连接的桁架之间没有添加连接，两个桁架的连接处需添加桁架连接方式。步骤为 下拉菜单→ 建模→ 连接→ 连接库→ Trusses库内的其中一种桁架连接方式 。

支撑符号提示：(?)问号

1. (?)问号支撑符号提示，通常出现在布局图内的桁架两侧，问号支撑符号是提示用户检查该位置是否需要添加连接。

2. 如用户想添加连接，步骤为 下拉菜单→ 建模→ 连接→ 连接库→ Trusses库内的其中一种桁架连接方式 。

取消连接模型检查（取消支撑符号提示）

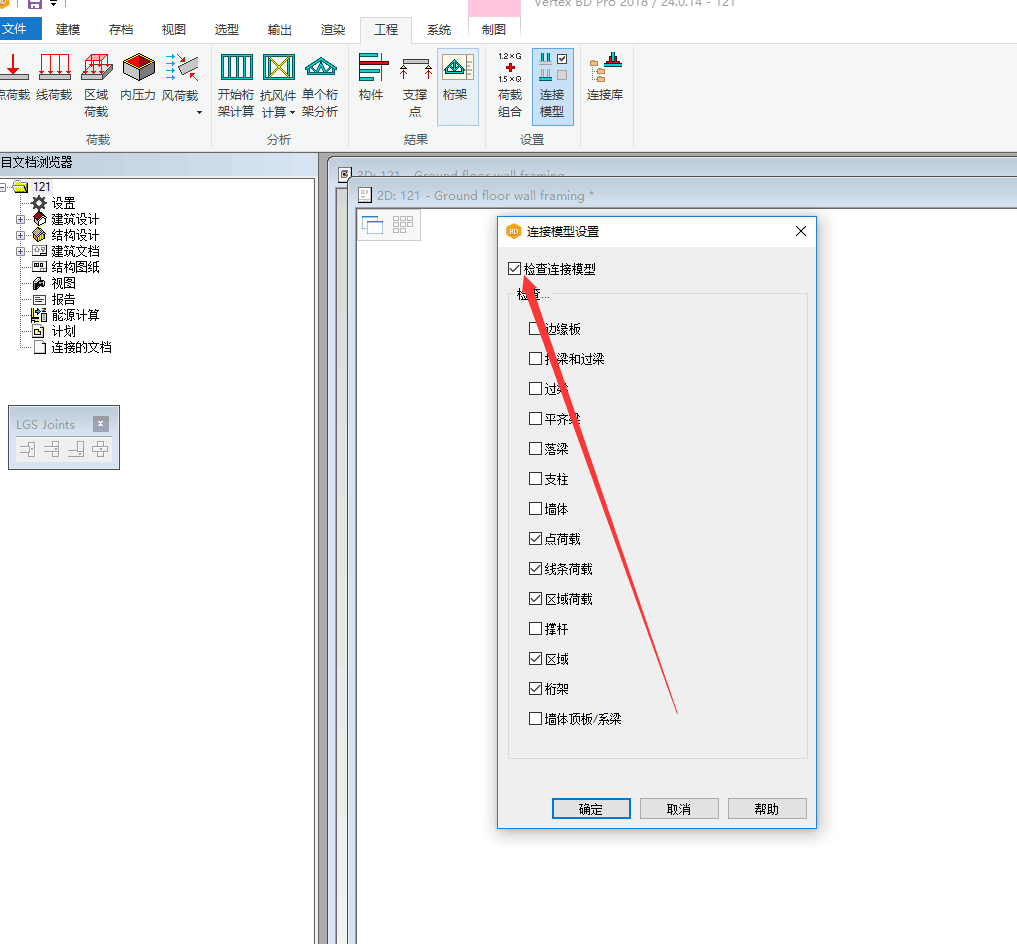

1. 如用户不想在布局图内看到支撑符号， 可进行以下步骤， 下拉菜单→ 工程→设置→ 连接模型→ 在连接模型设置对话框内，取消勾选检查连接模型选项。

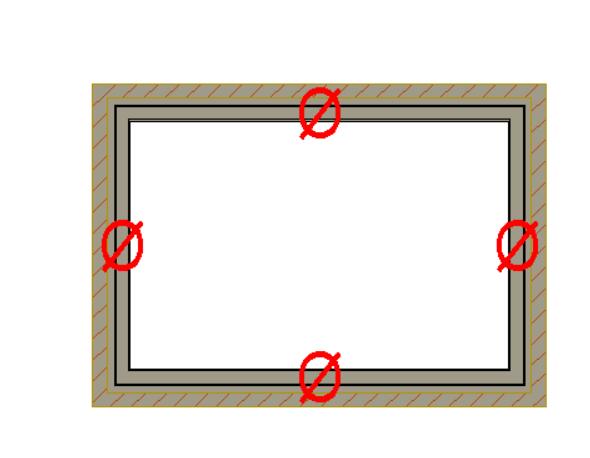

2. 如用户不想在布局图内看到墙体的Ø圈叉支撑符号提示， 可进行以下步骤， 下拉菜单→ 工程→设置→ 连接模型→ 在连接模型设置对话框内，取消勾选墙体选项。

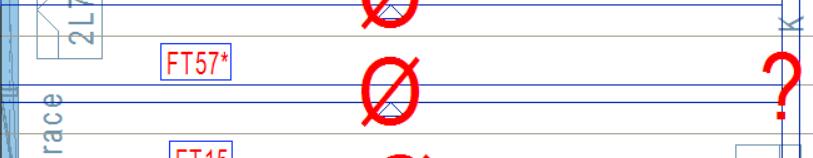

3. 如用户不想在布局图内看到桁架的 Ø圈叉 与 ? 问号支撑符号提示，可进行以下步骤， 下拉菜单→ 工程→设置→ 连接模型→ 在连接模型设置对话框内，取消勾选桁架选项。
