7.9.1 添加 Carlifornia 屋脊桁架

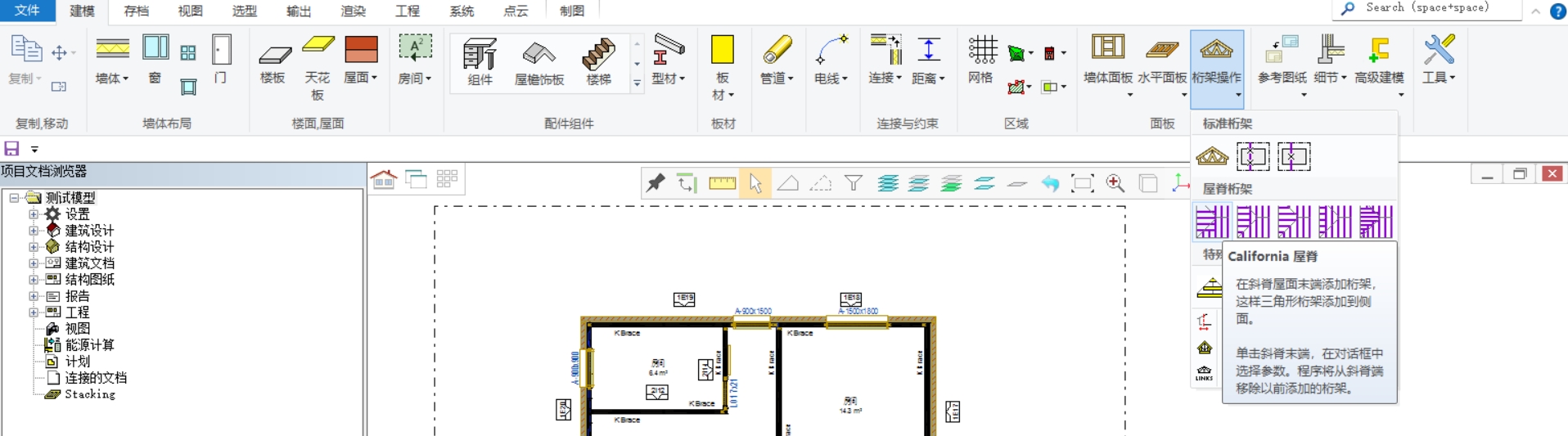

1. 主拉菜单内,选择建模→面板→桁架操作→屋脊桁架→Carlifornia屋脊。

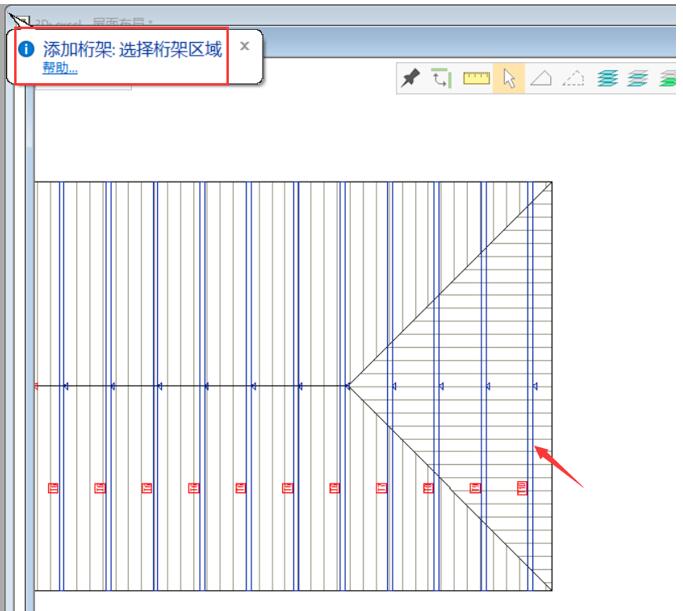

2. 按照提示,选择桁架区域。

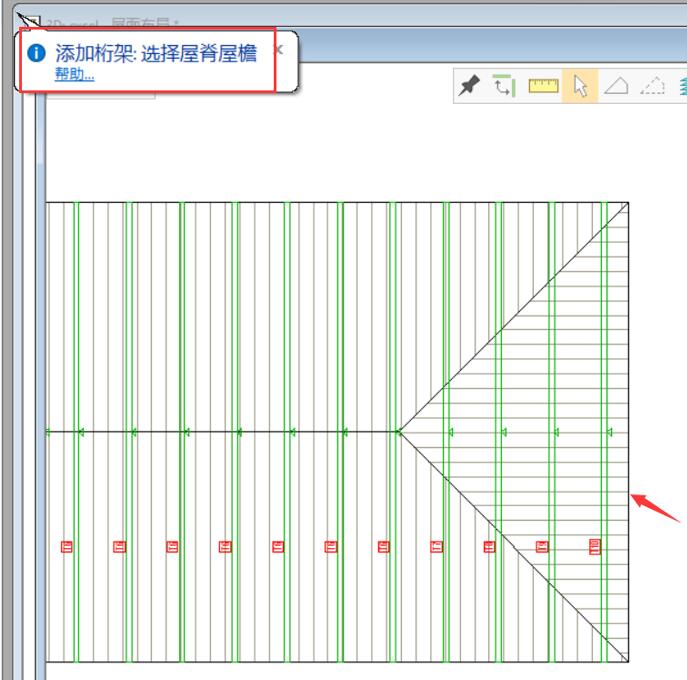

3. 按照提示,选择想要添加屋脊的屋檐。

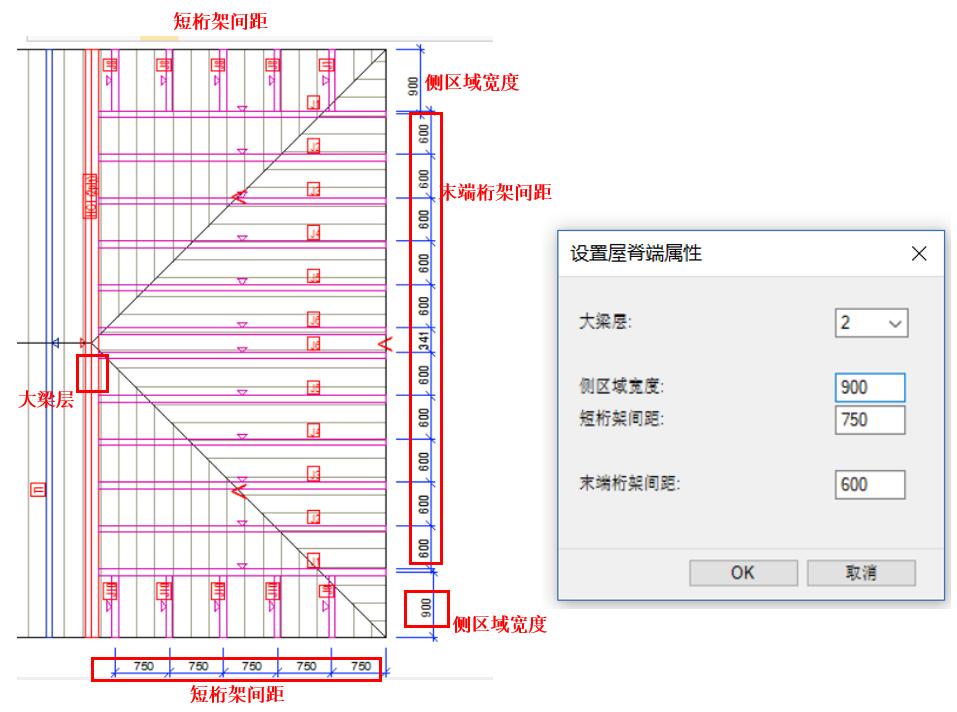

4. 设置屋脊端属性窗口弹出,用户可根据实际设计的要求输入各个参数的值。以下的参数值仅供参考。
编辑屋脊桁架
如想编辑已生成的屋脊桁架,只需重复同样的步骤,选择屋脊桁架类型,点击桁架区域,点击屋脊屋檐,设置屋脊端属性窗口就会被调出来供用户编辑。
