7.9.4 添加 Setback 后移屋脊桁架

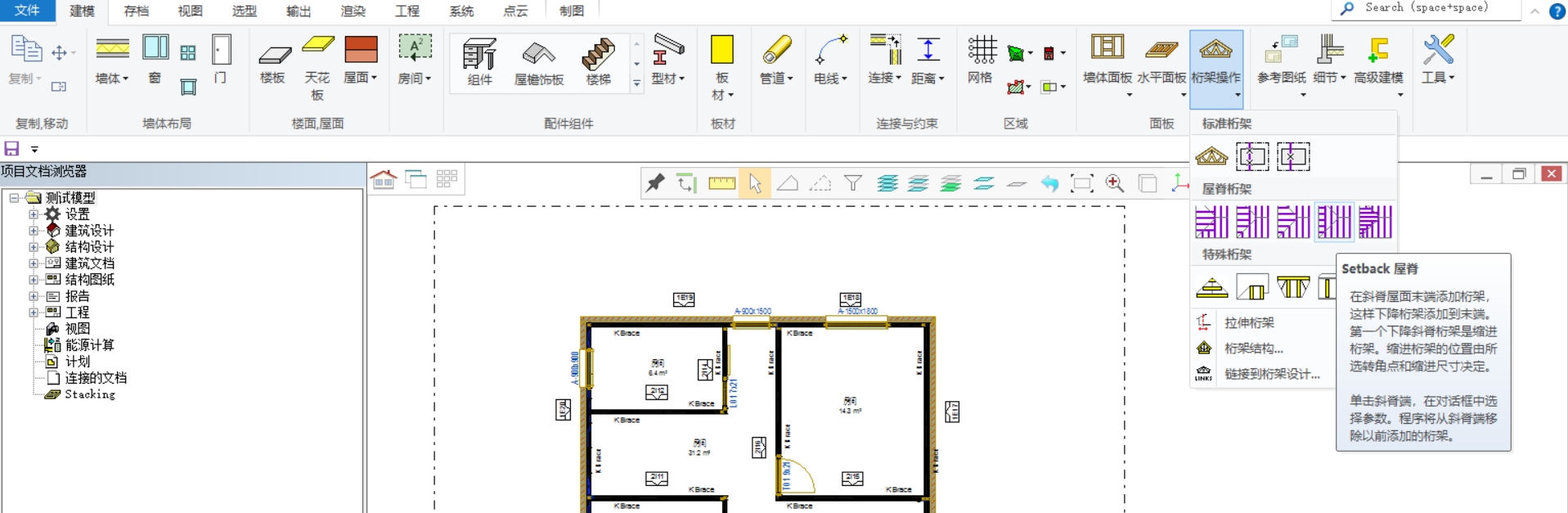

1. 主拉菜单内,选择建模→面板→桁架操作→屋脊桁架→Setback屋脊

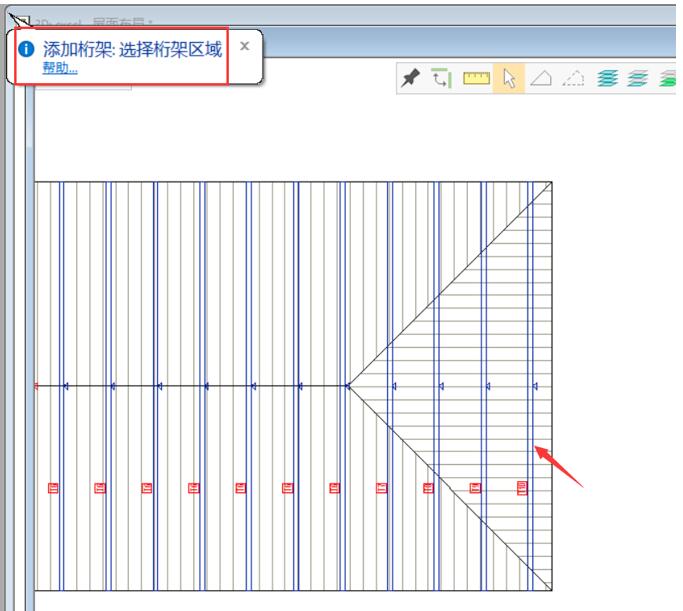

2. 按照提示,选择桁架区域。

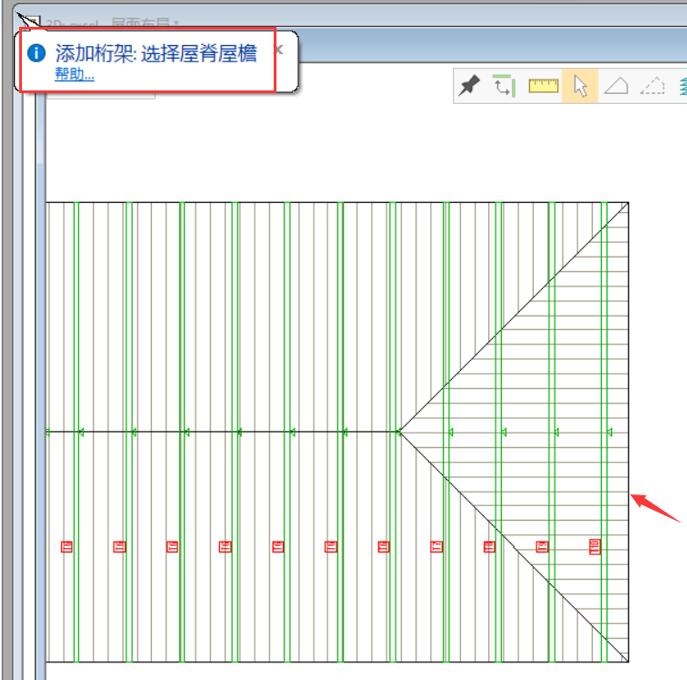

3. 按照提示,选择想要添加屋脊的屋檐。




4. 按照提示,点击第一个与第二个支撑转角点。通常是龙骨层内沿的转角点。



5. 设置屋脊端属性窗口弹出,用户可根据实际设计的要求输入各个参数的值。以下参数的值仅供参考。



设置屋脊端属性的参数说明

后移               :大梁层中心点到龙骨层内沿的距离。

大梁层           :与后移单坡桁架连接的屋脊桁架的数量。

屋脊落           :大梁层的屋脊落,通常是龙骨杆件的腰高尺寸,例如89。

屋脊桁架间距:屋脊范围内桁架的间距。

末端桁架间距:单坡桁架的间距。


添加平放桁架       :在屋脊与大梁层之间添加平放桁架。

延伸屋脊桁架上弦:把屋脊桁架的上弦沿着屋脊线延伸到顶端。

延伸单坡桁架上弦:把所有单坡桁架的上弦延伸到屋脊线条。

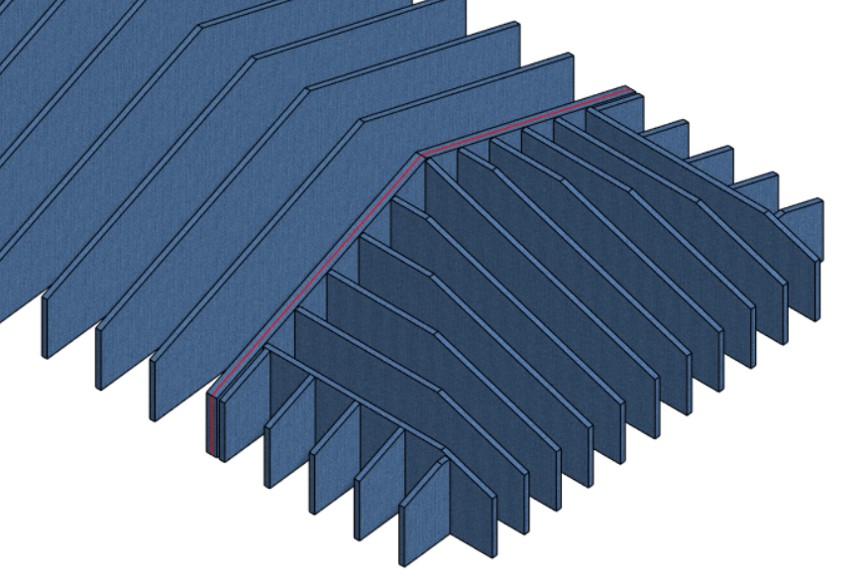

6. Setback 屋脊桁架成功添加。
