4.7.2-1 添加斜撑(2006) K Brace(K斜撑)

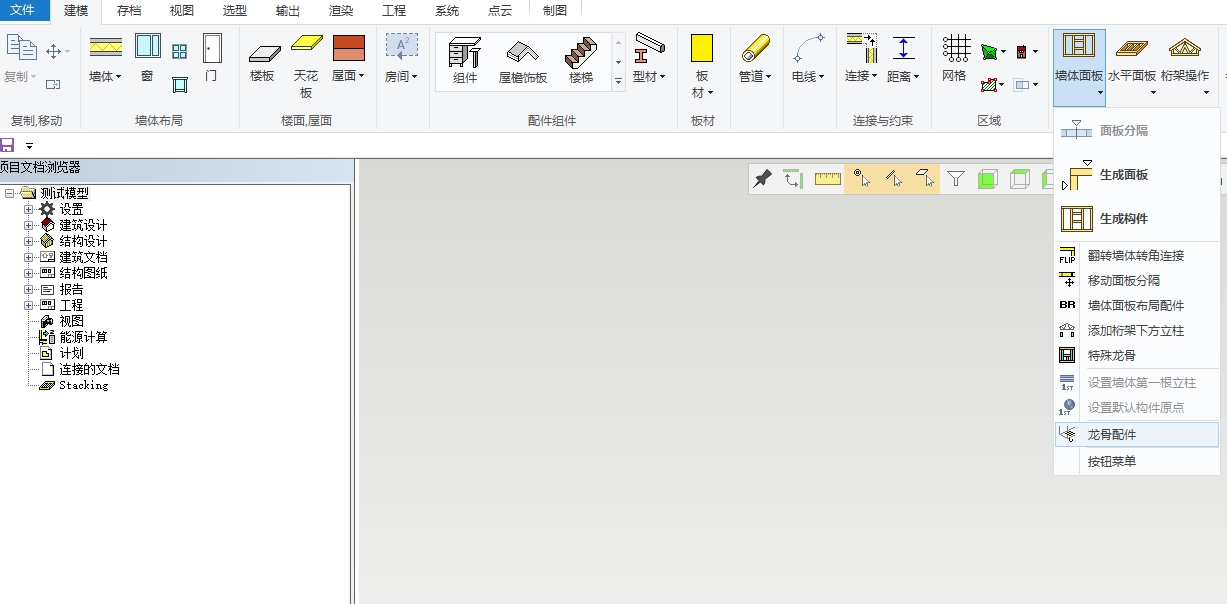

  1. 编辑部件3D临时模型环境下,点击下拉菜单 建模→面板→墙体→龙骨配件。 能够选择多种斜撑、横撑、过梁支撑和部件来编辑面板和龙骨。下图为添加斜撑案例。

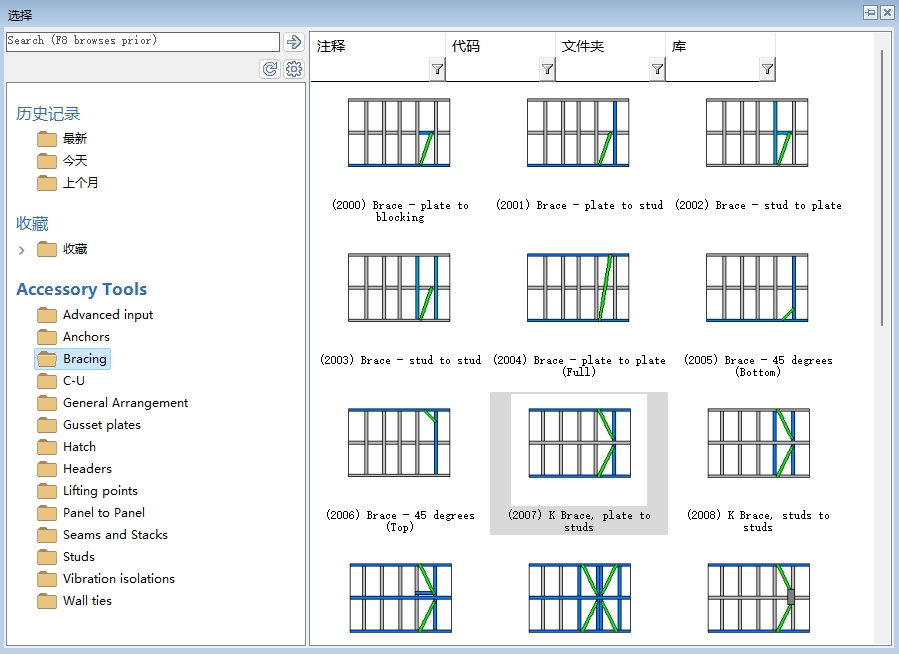

  2. 首先双击选择其中一种斜撑,比如说 (2006) K Brace(K斜撑),如下图所示。

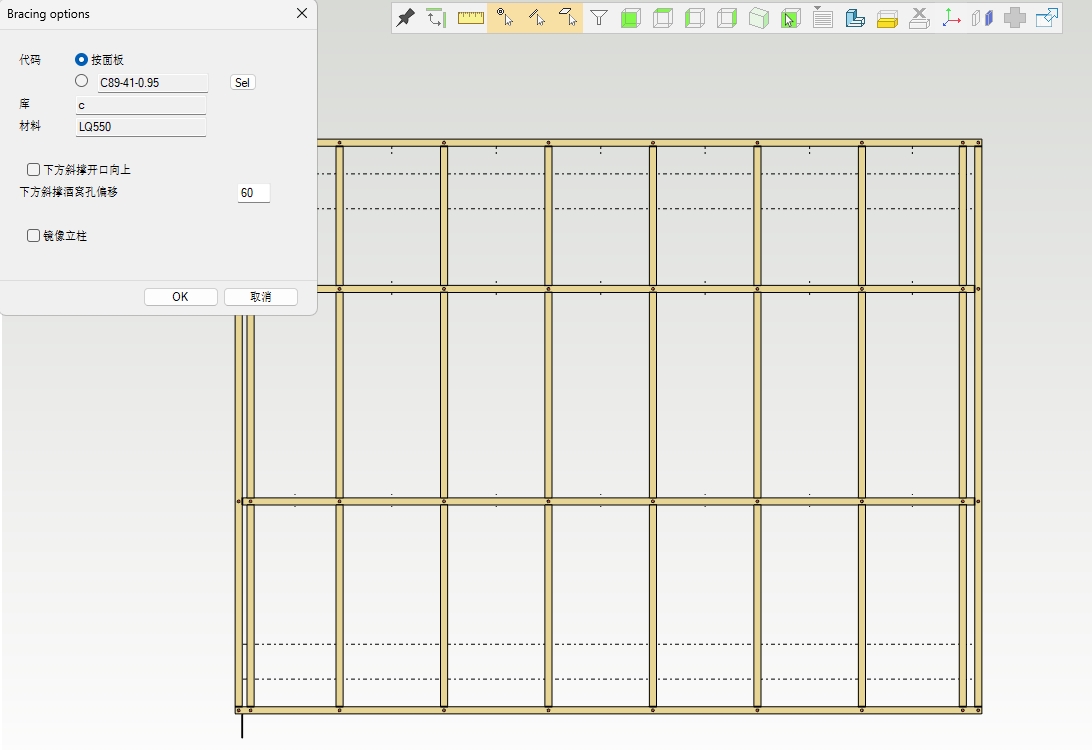

     3. 斜撑选项对话框弹出。

镜像立柱:镜像立柱的主要目的是把斜撑与立柱的连接变成缩口连接,如用户想镜像立柱,勾选即可

下方斜撑开口向上:勾选后最下方的那根斜撑开口会朝上。

然后点击ok,接着按照软件提示,点击龙骨面板上的任何一根杆件选中当前面板。

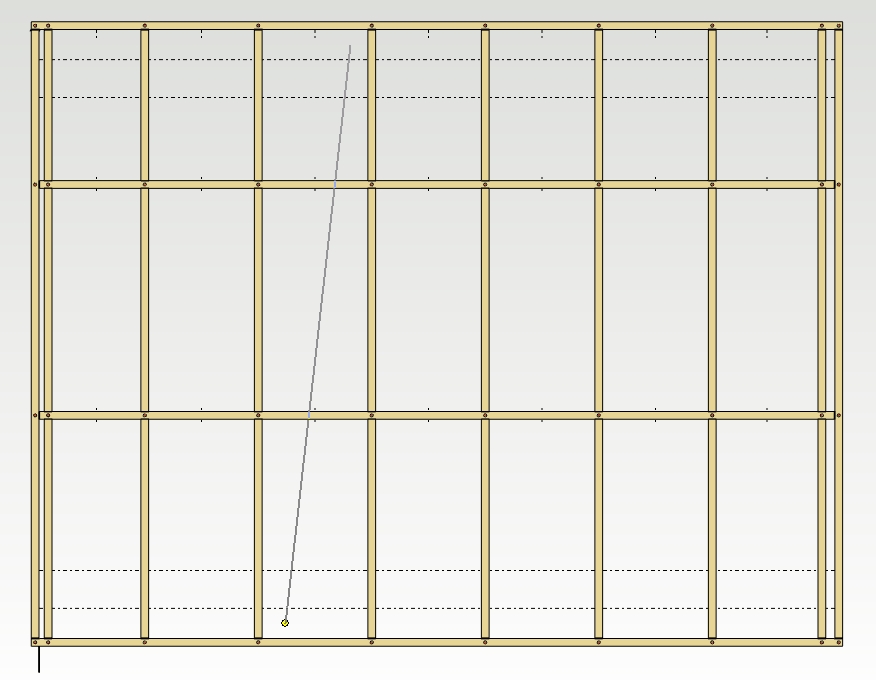

     4. 按照软件提示,由低到高的顺序点两个点来绘制斜撑走向线。

         绘制斜撑走向线时,需要注意的是:

          ——点1的位置一定要低于点2。


          ——斜撑线的走向即为最下方一格中斜撑杆件的走向。

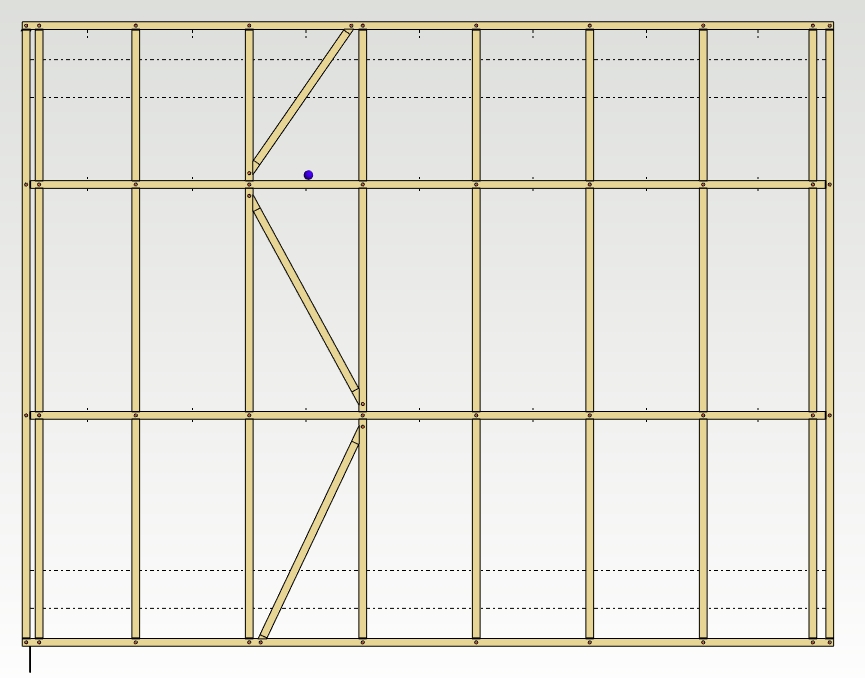

    5. 下图为完成添加斜撑后的面板龙骨框架。
