4.1 添加墙体和连接墙体

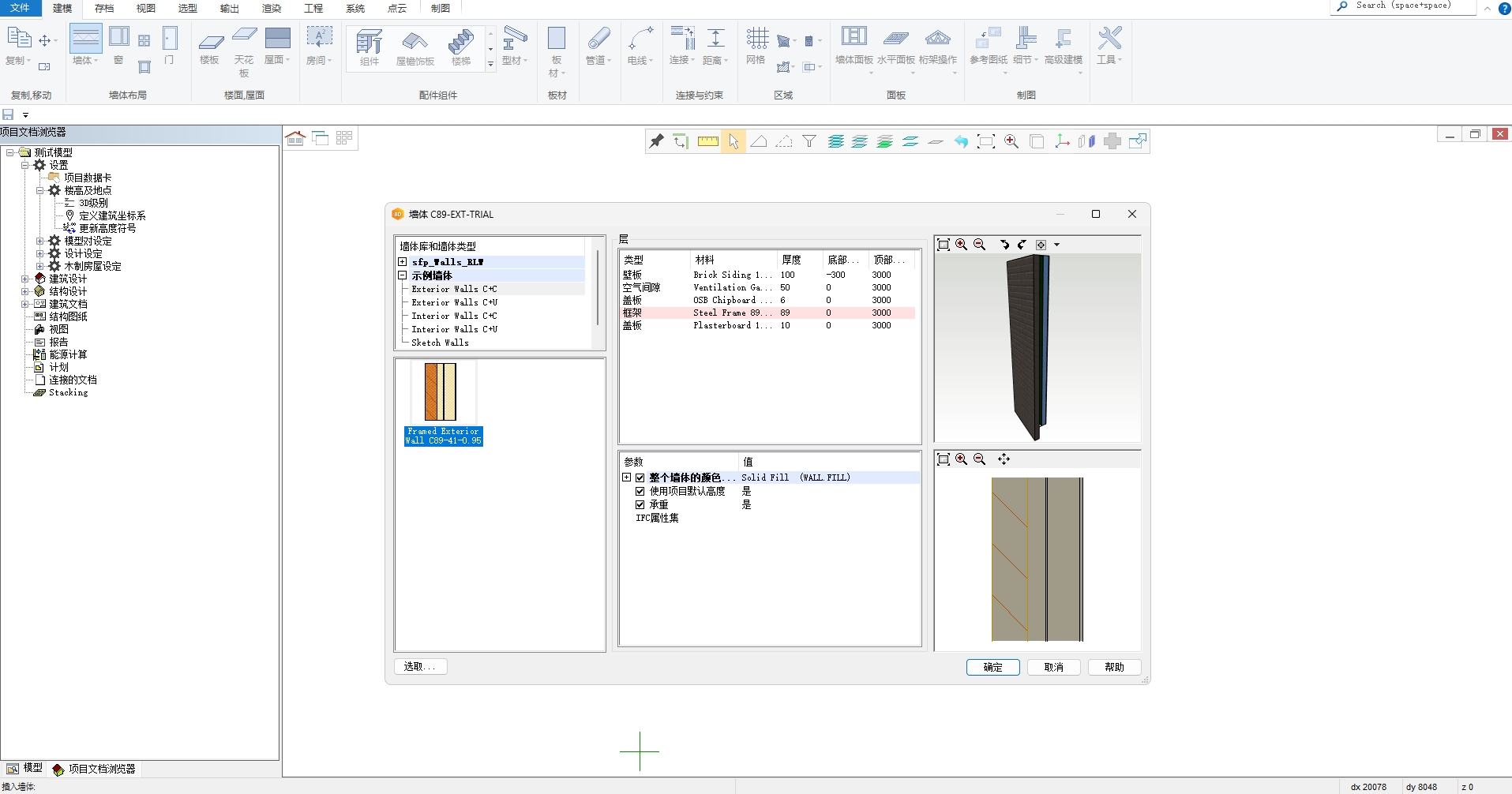

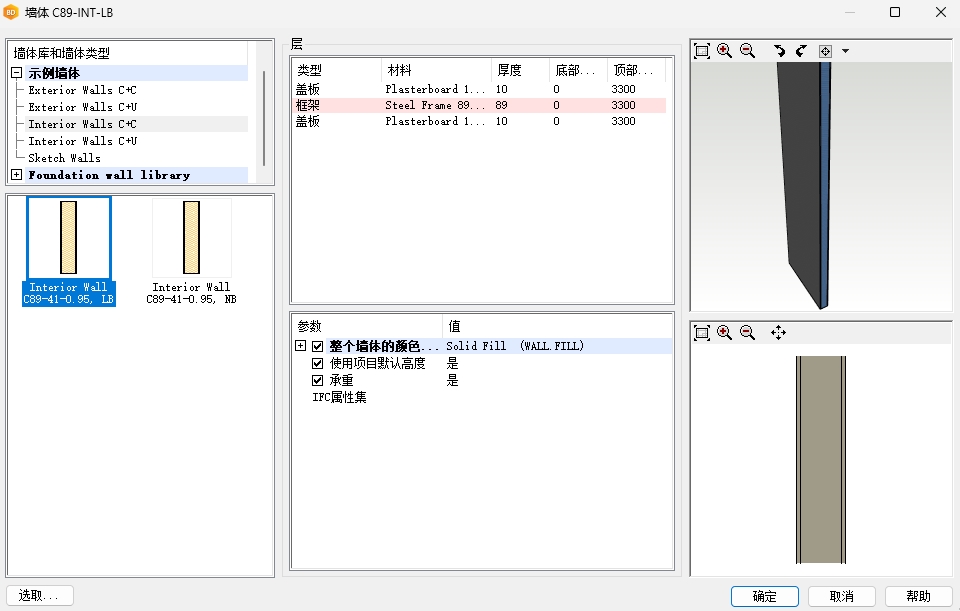

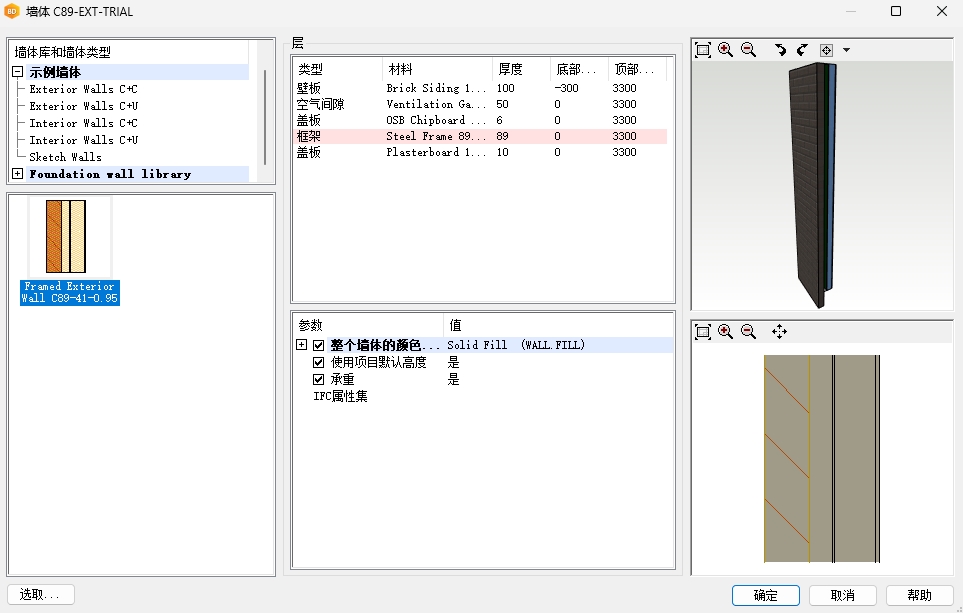

1. 墙体库选择墙体(用户可以根据自己的需求选择不同的墙体库)

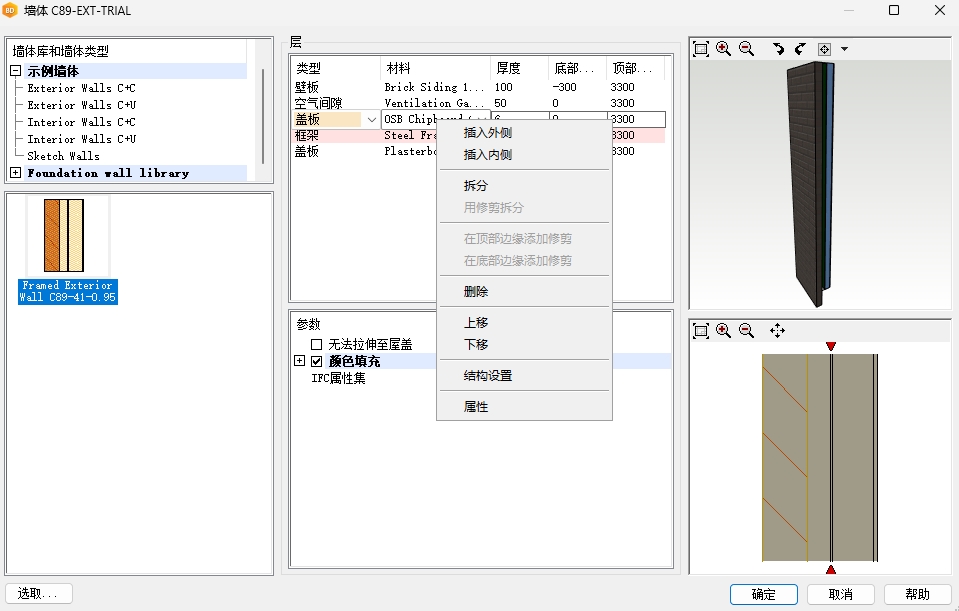

   1.1 墙体层调节(可修改高度、厚度或者删除或插入墙体层)

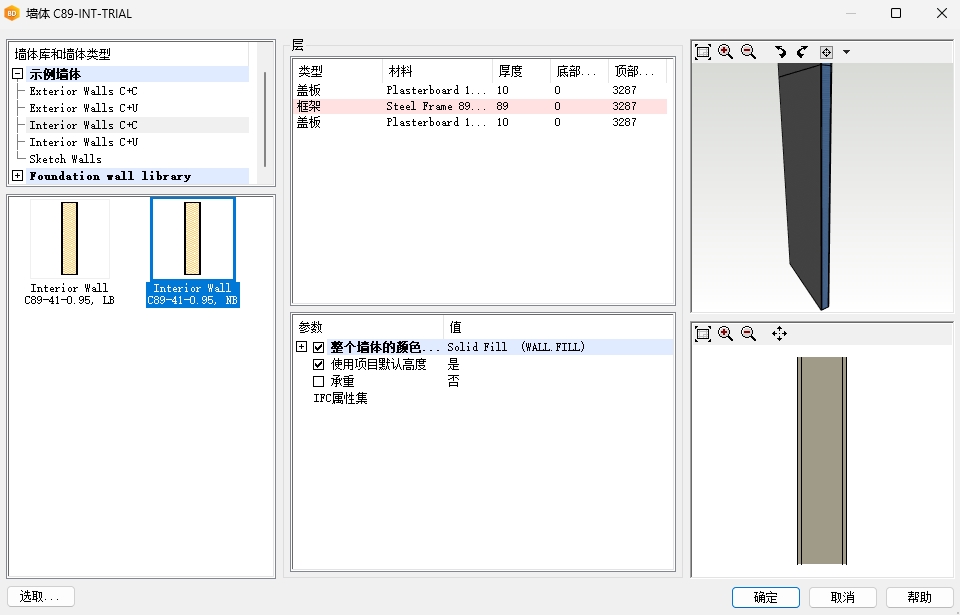

 1.2 承重、非承重墙体选择。



2. 绘制墙体

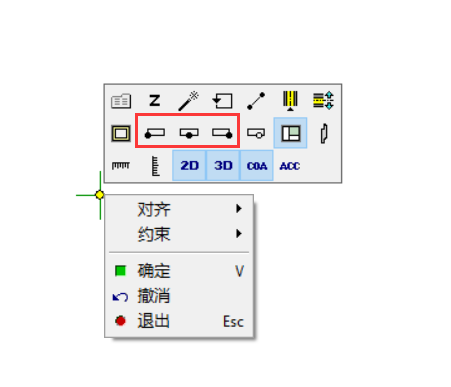

   2.1 参考点选择(用户可以根据自己的设计要求来选择墙体的参考点)



   2.2 在绘制墙体时可用X轴(快捷键“U”)和Y轴(快捷键“I”)锁定



   2.3 如果需要特定数值长度的墙体,直接输入尺寸即可;或者也可以在输入栏做运算输入,比如输入:2500+3750

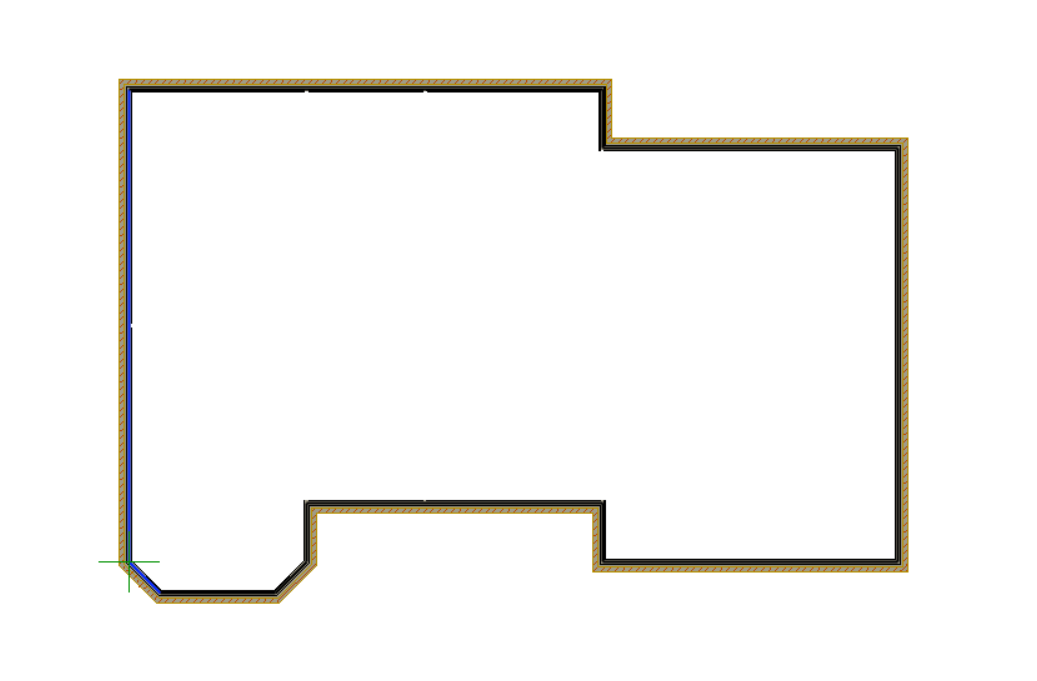

3. 完成绘制,确认(快捷键V或鼠标中键)。然后按ESC退出绘制墙体命令。
4. 快捷键Q定位添加墙体

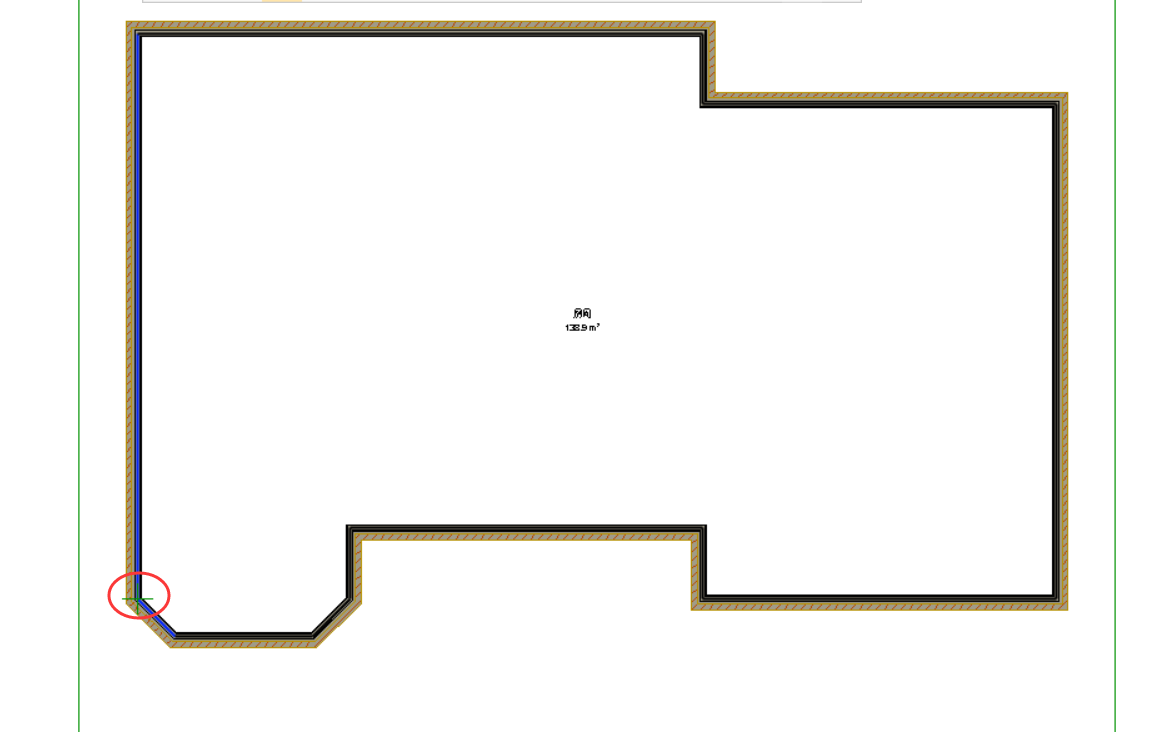

4.1 从墙体库选好内墙体之后,将光标移动到参考点位置(此处参考下图红圈中的原点),按键盘上的Q。

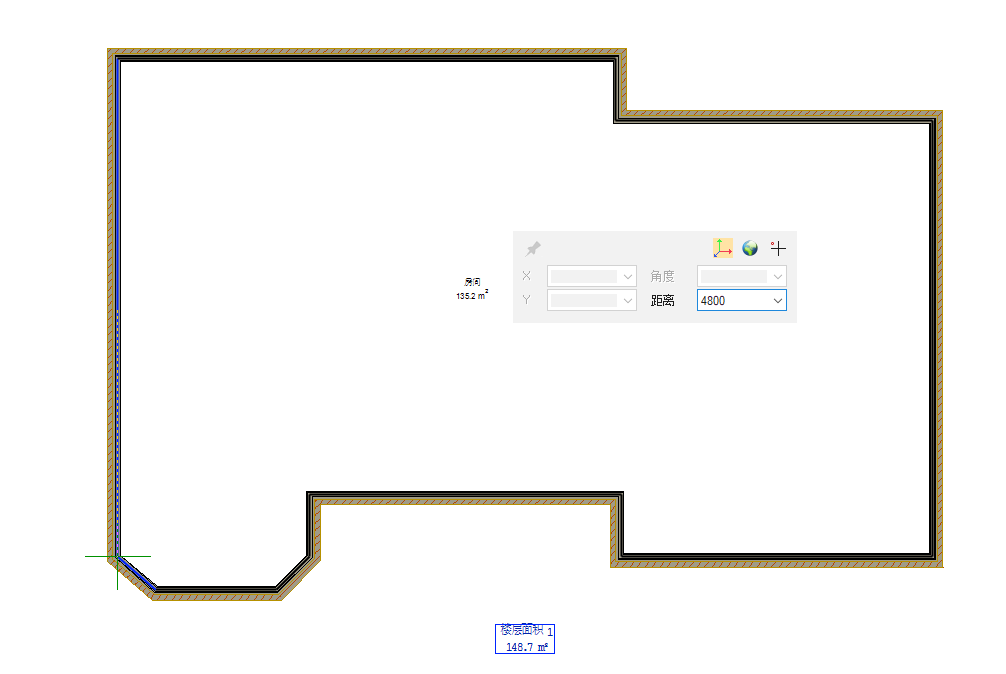

4.2 鼠标稍往上拖动,然后输入数值,确定。

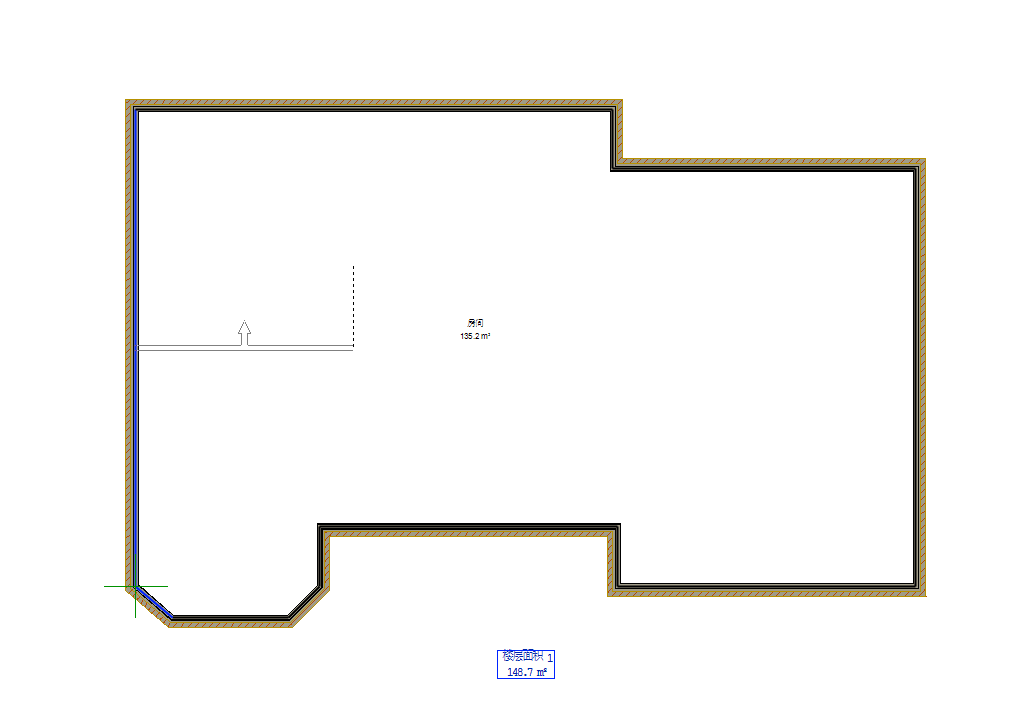

4.3 此时可以继续绘制墙体。


5. 创建墙体T型连接和转角连接

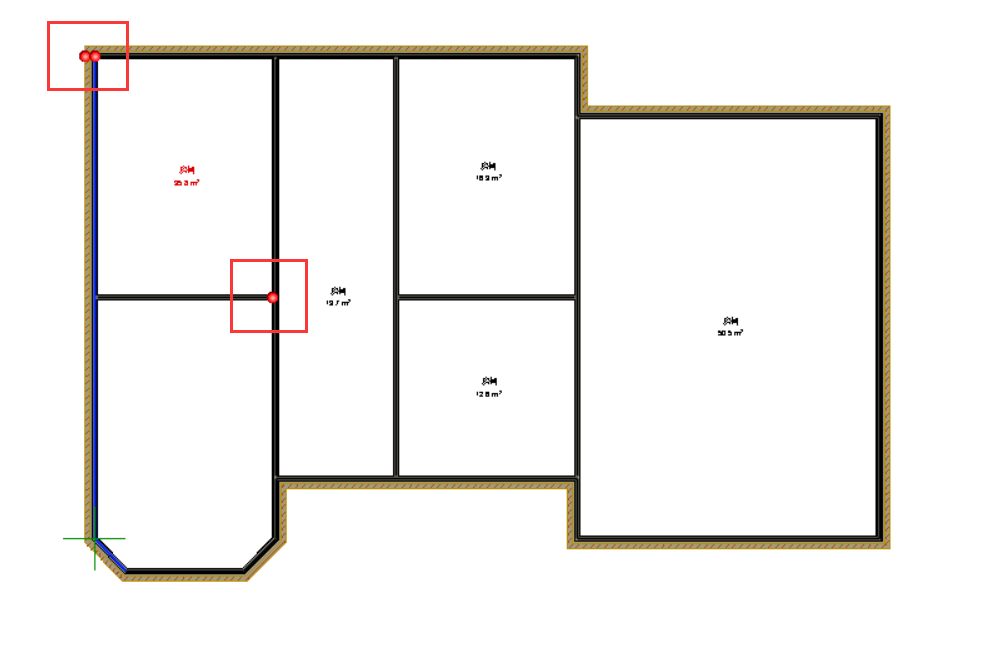

我们可以用任何一个来检验墙体是否已经连接好(如下图有红色的点的位置即为未连接好的)

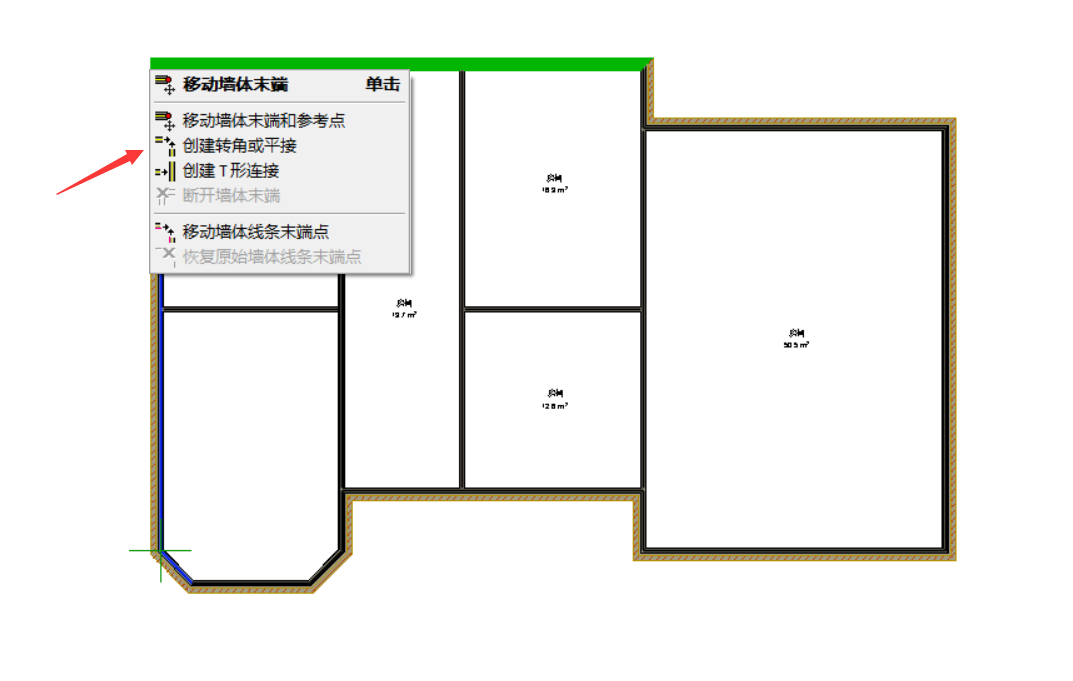

5.1 创建转角连接:鼠标放到其中一个红点处,右键创建转角或平接,再点击另一片墙体即可。

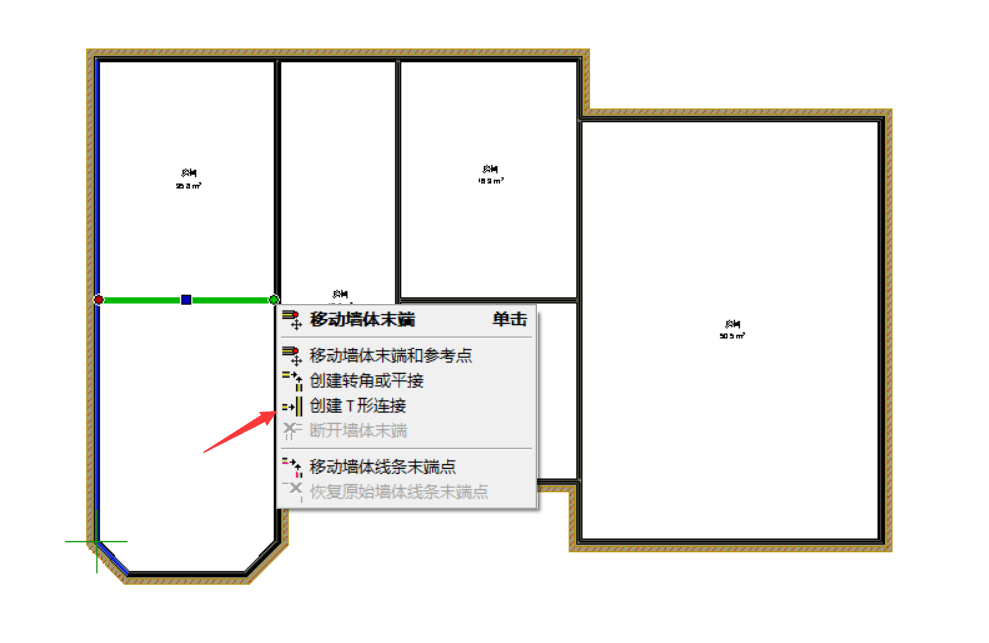

5.2 创建T型连接,鼠标放到红点处,右键创建T型连接,再点击另一片墙体即可。
