4.8 添加弧形墙体与生成弧形墙体龙骨面板

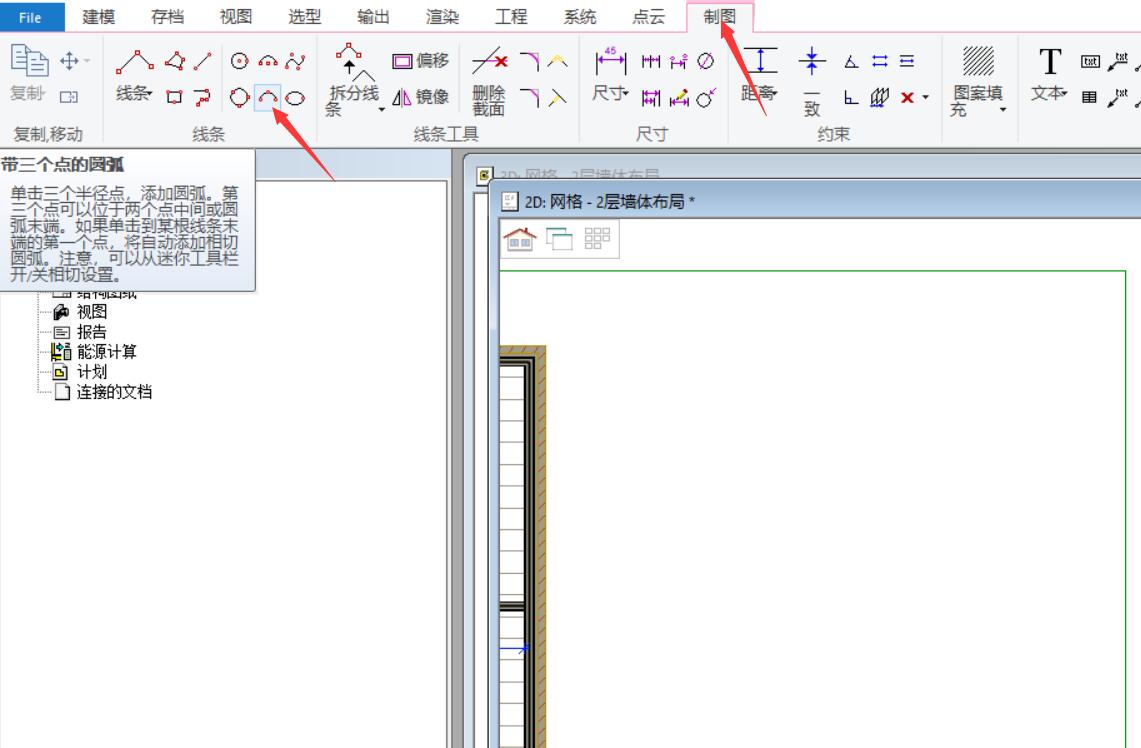

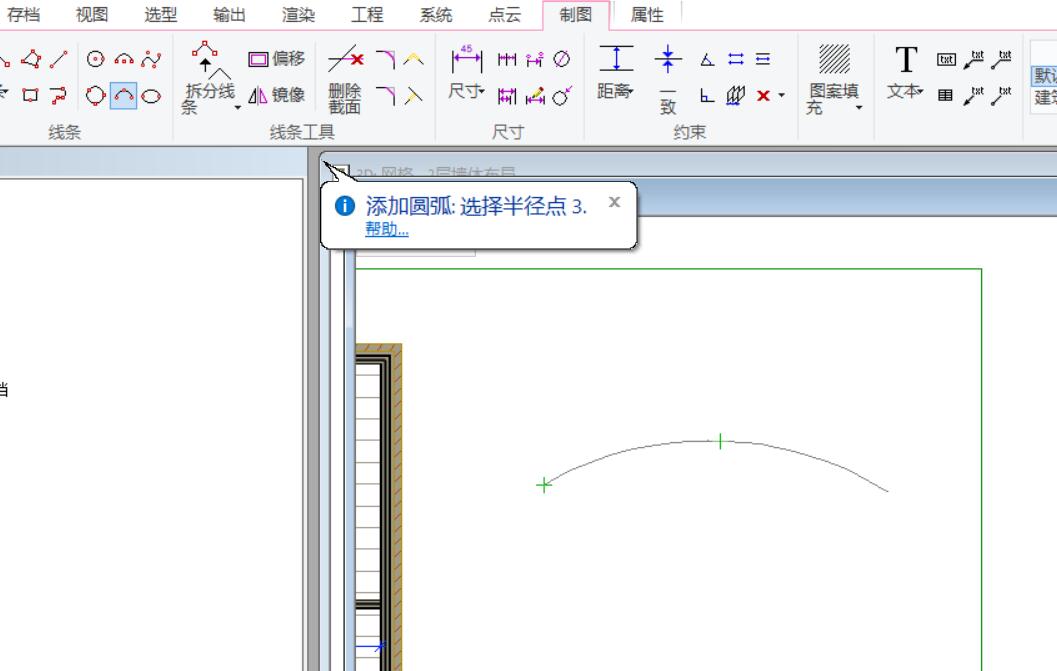

1. 点击下拉菜单 制图→线条→带3个点的圆弧。

2. 画出圆弧线条。

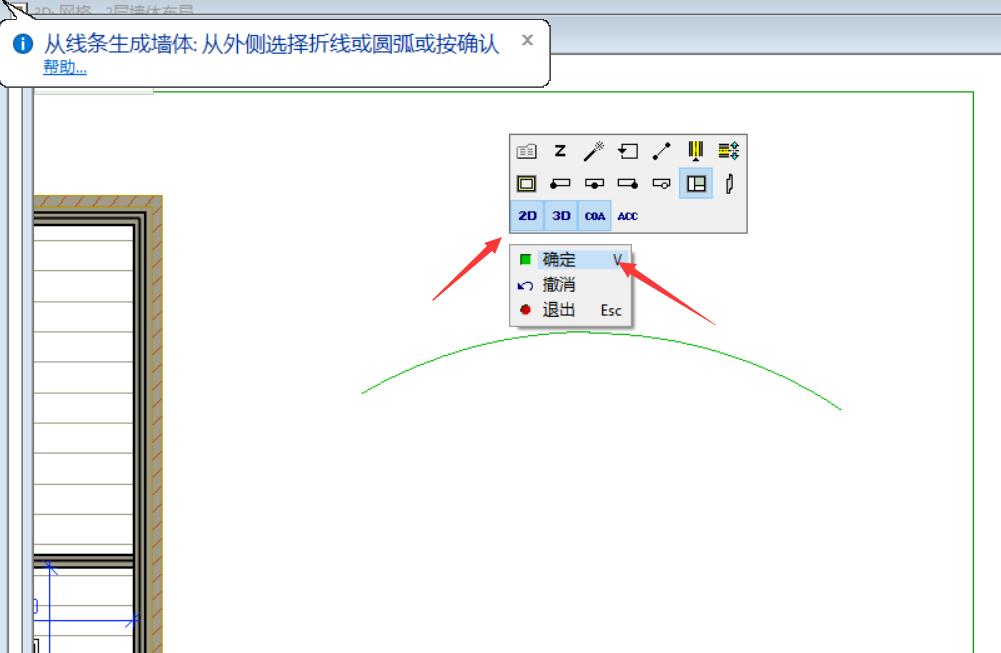

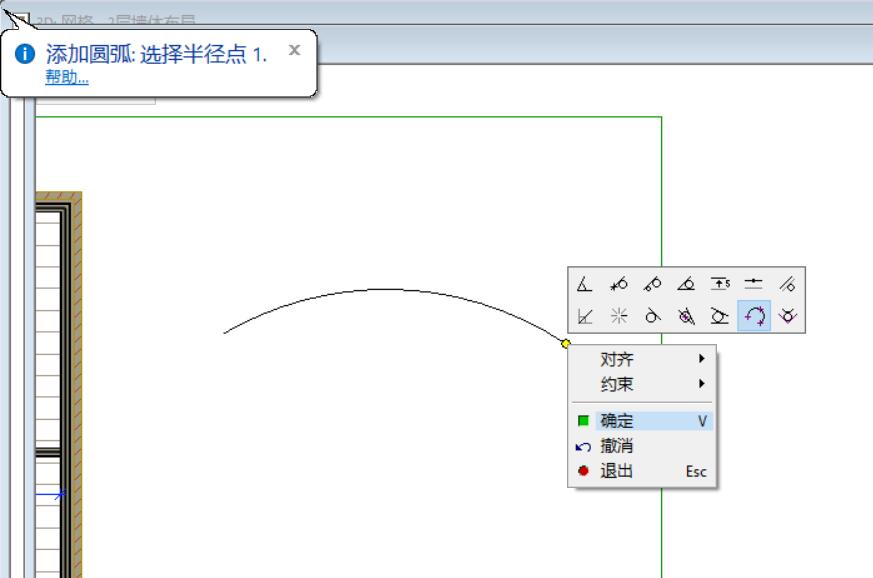

3. 完成添加圆弧线条后，鼠标右键选择确定。

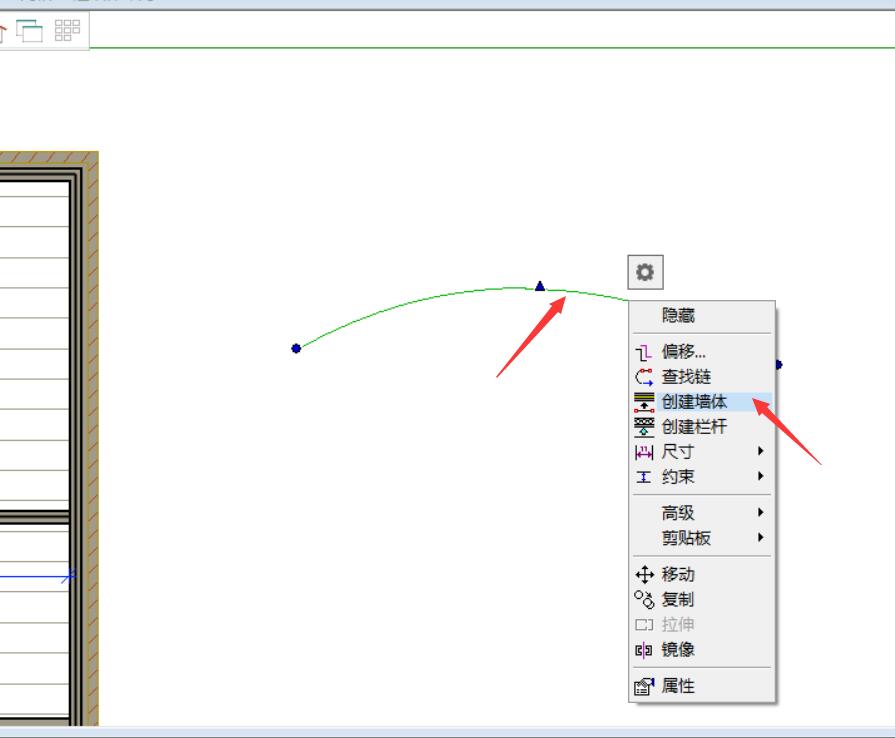

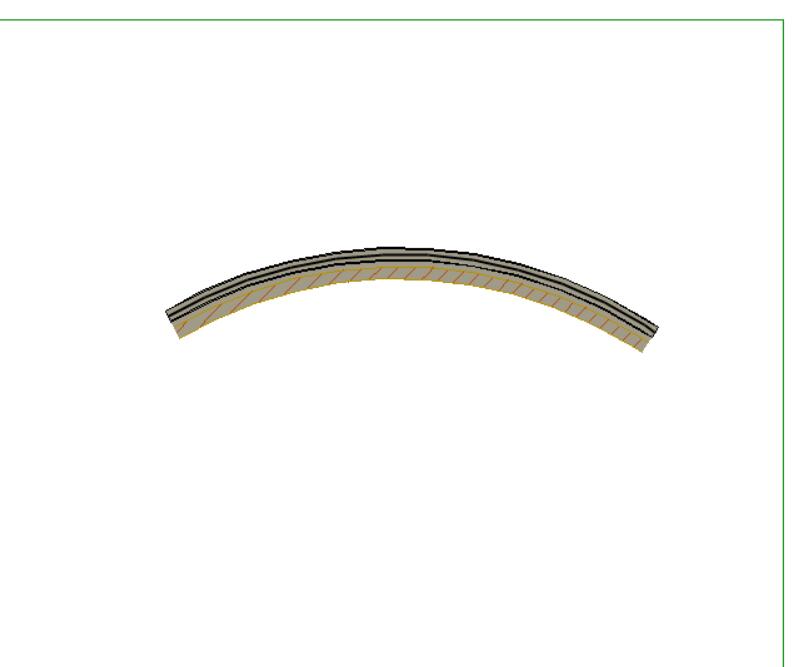

4. 选择圆弧线条，鼠标右键选择创建墙体。

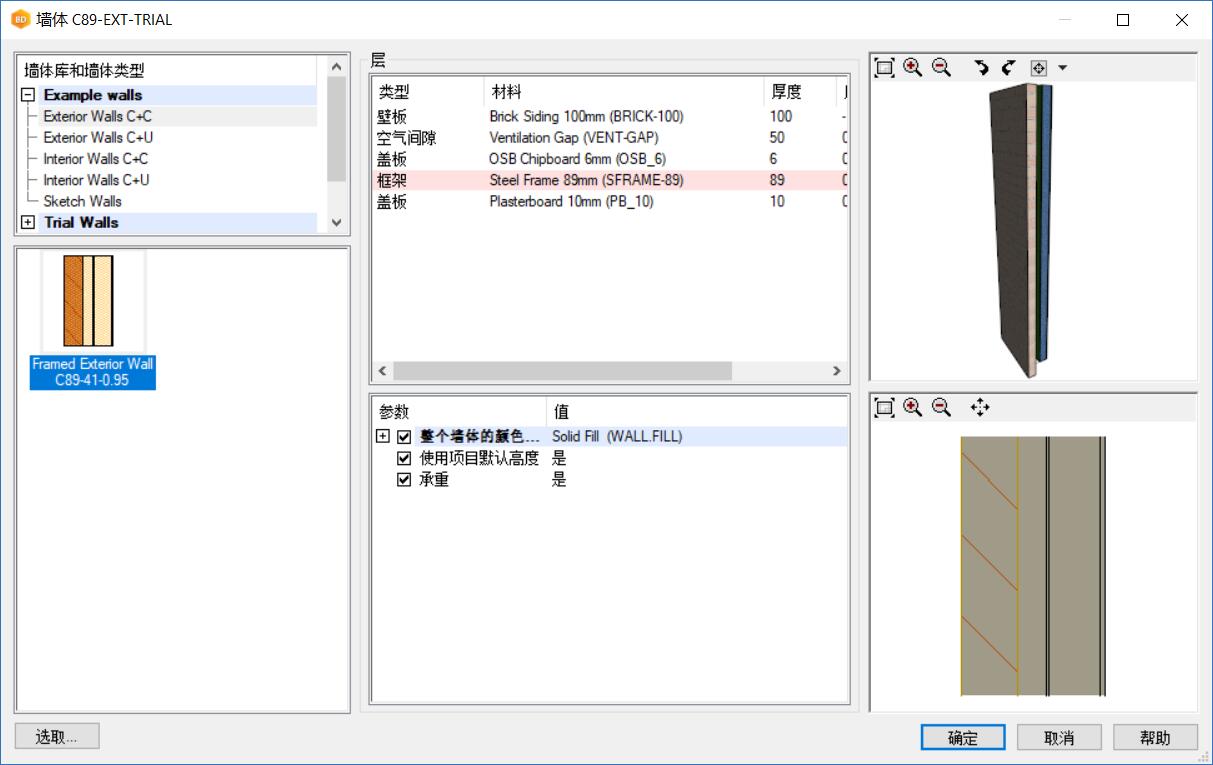

5. 墙体库对话框弹出，选择墙体类型然后点击确定。

6. 空白处，鼠标右键选择确定。

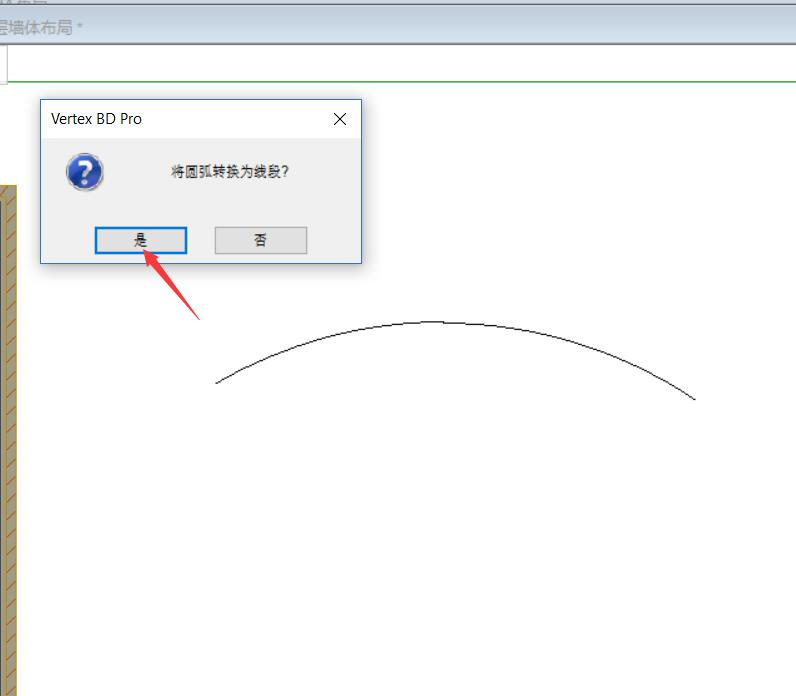

7. 对话框窗口弹出：将圆弧转换为线段？选择是。

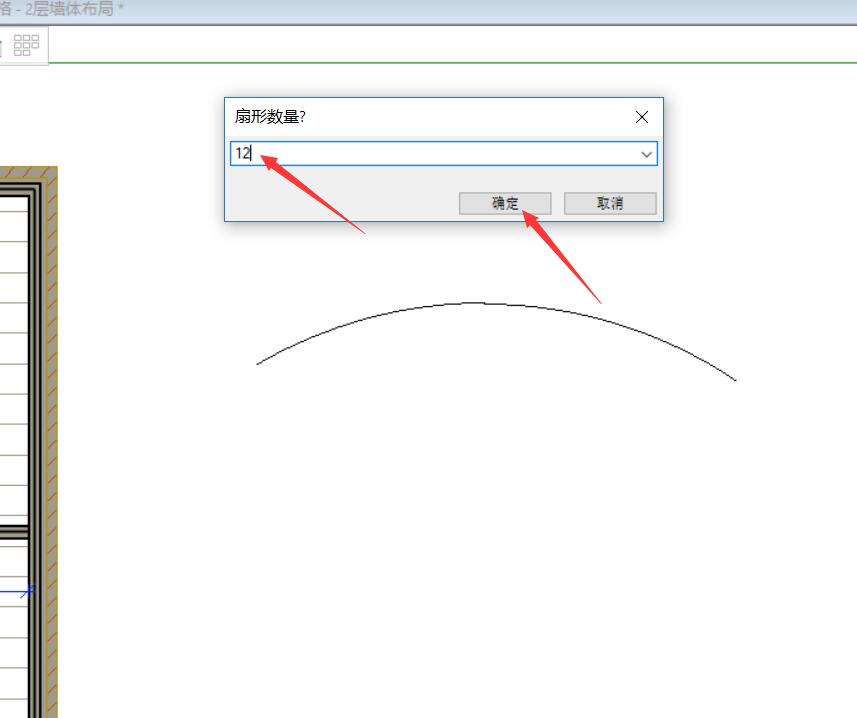

8. 扇形数量对话框窗口弹出：输入想将弧形墙体分为多少个直线面板的数量。

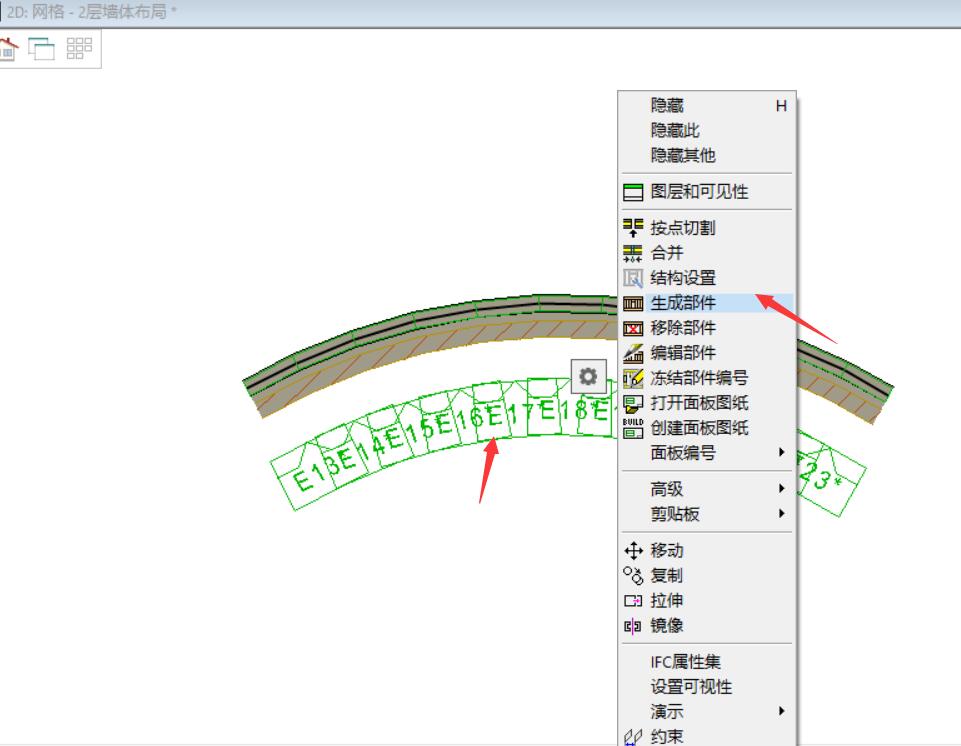

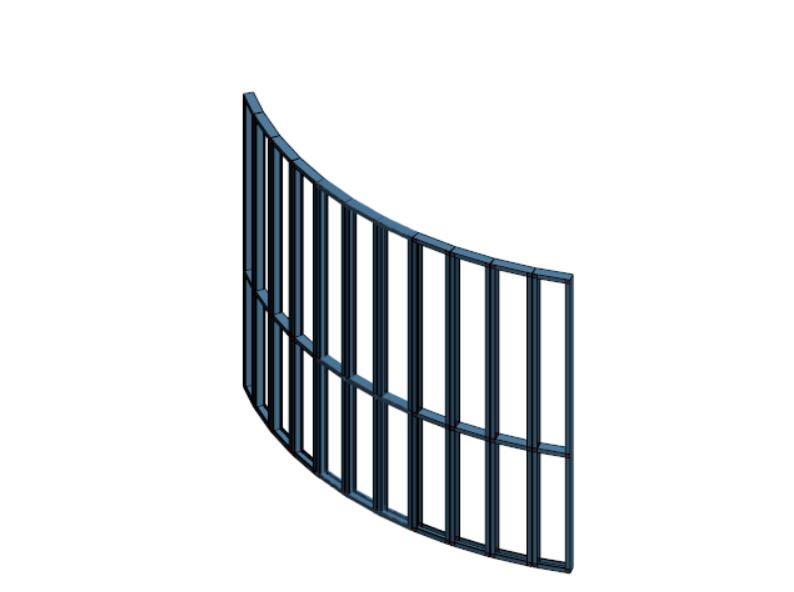

9. 可全选全部弧形墙体，鼠标右键，选择生成部件。
