4.5 生成墙体部件(龙骨)
在生成龙骨前,用户可以在“结构设置”选项中设定墙体龙骨结构的默认生成规则。具体请参见4.7.1 结构设置- 参数说明

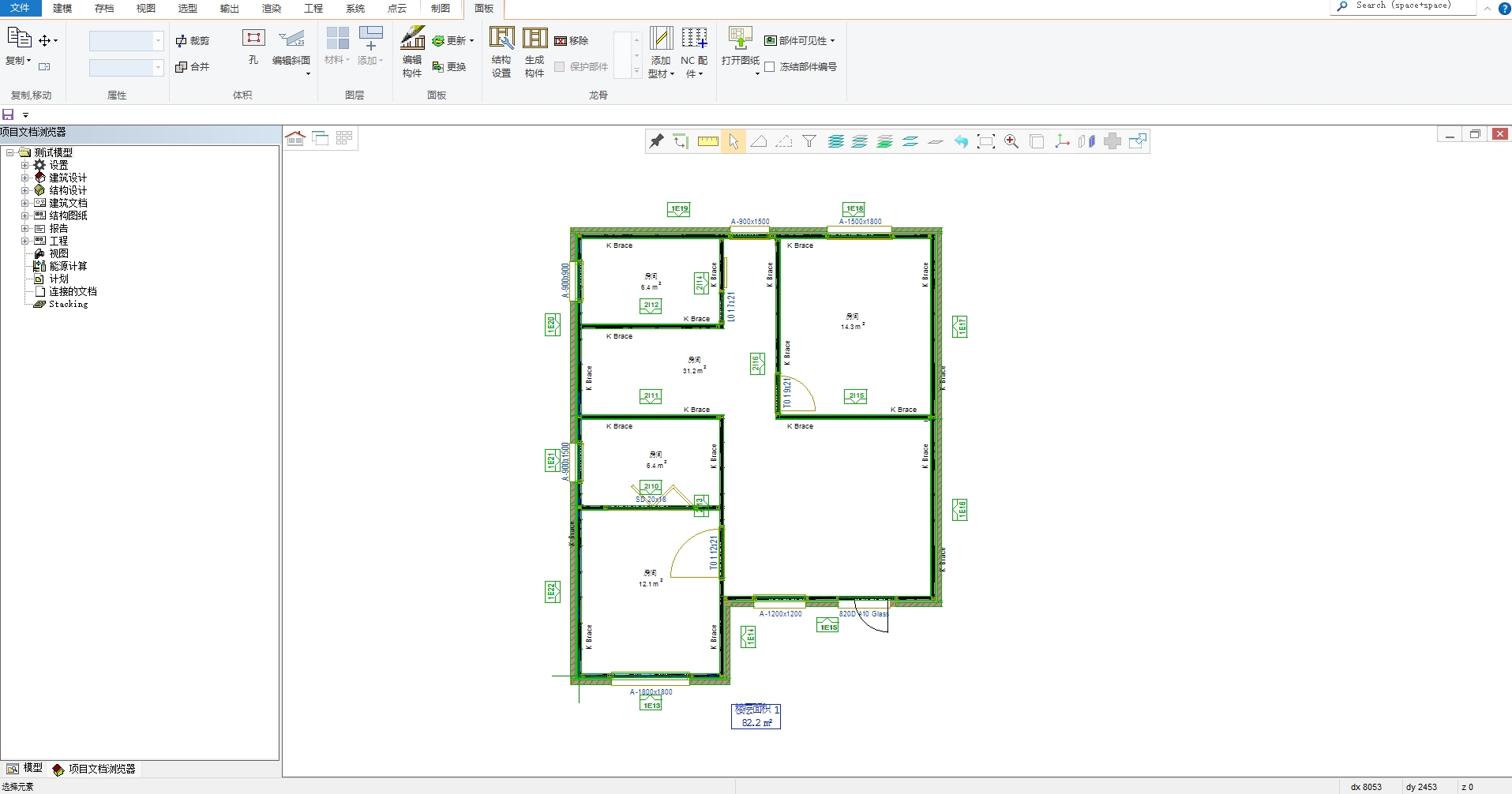

1. 选择面板:点击面板名称,按住Ctrl键并选择想要生成龙骨的多个面板,或通过按Ctrl键+A键选择全部面板生成龙骨,被选中的面板会变成绿色,如下图。

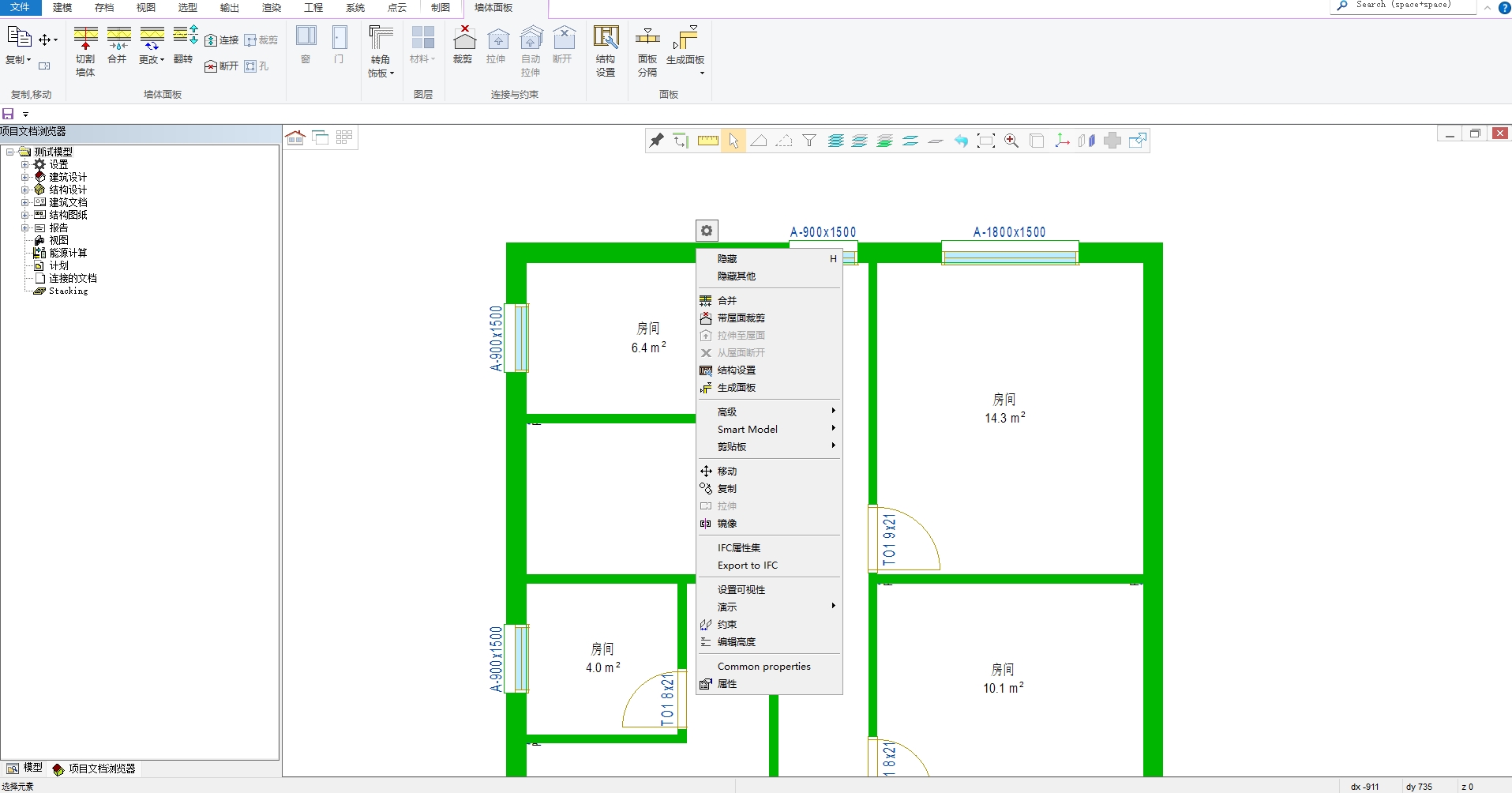

2. 生成龙骨:点击上方菜单内的“生成构件”功能,或者鼠标右键,从光标下拉菜单内选择“生成构件”。

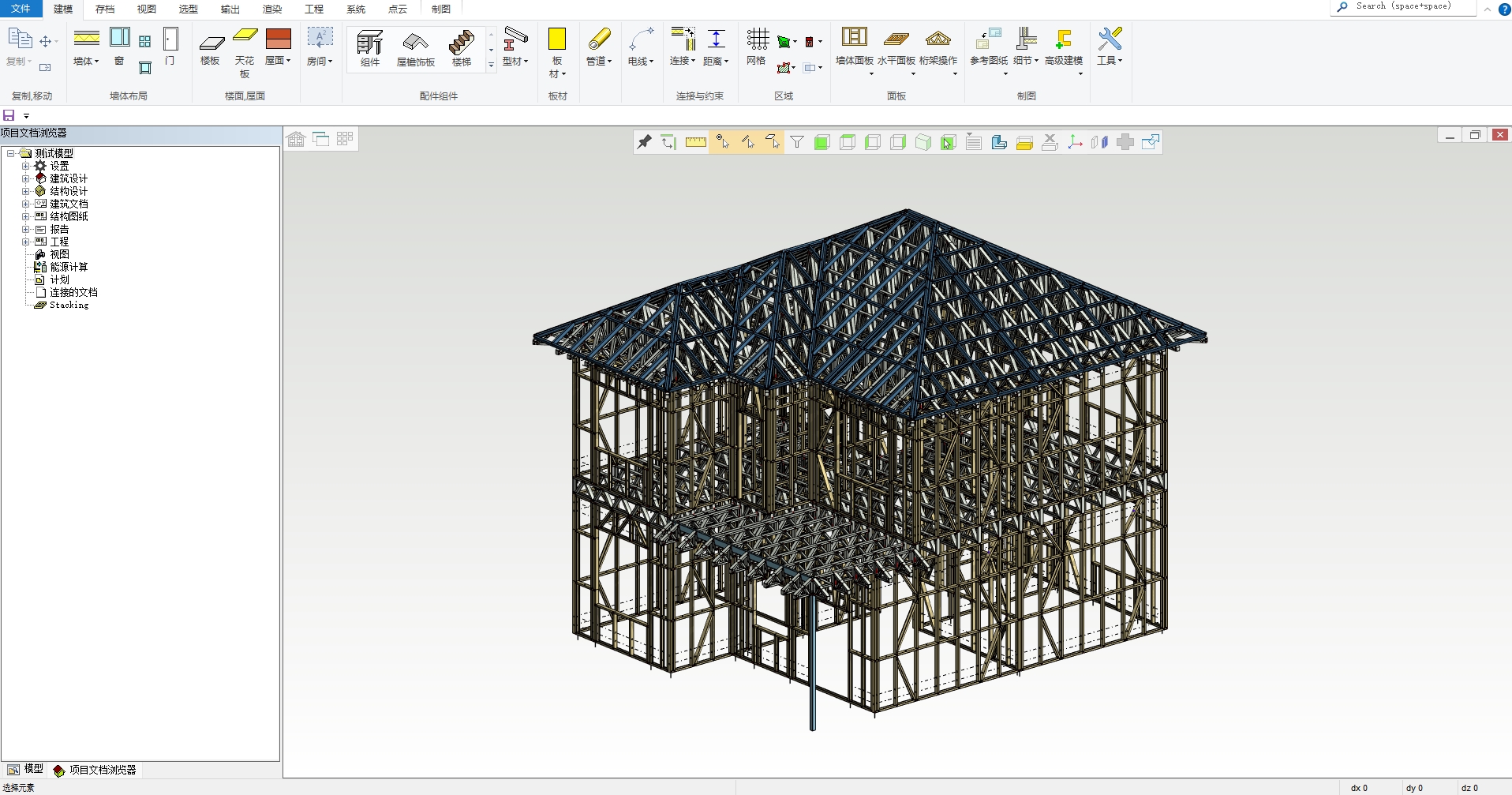

3. 龙骨生成完毕后,用户可以按F2键切换到3D界面,再点击按钮,切换到龙骨模型查看生成的构件。
