4.3 添加门窗
1. 添加窗户

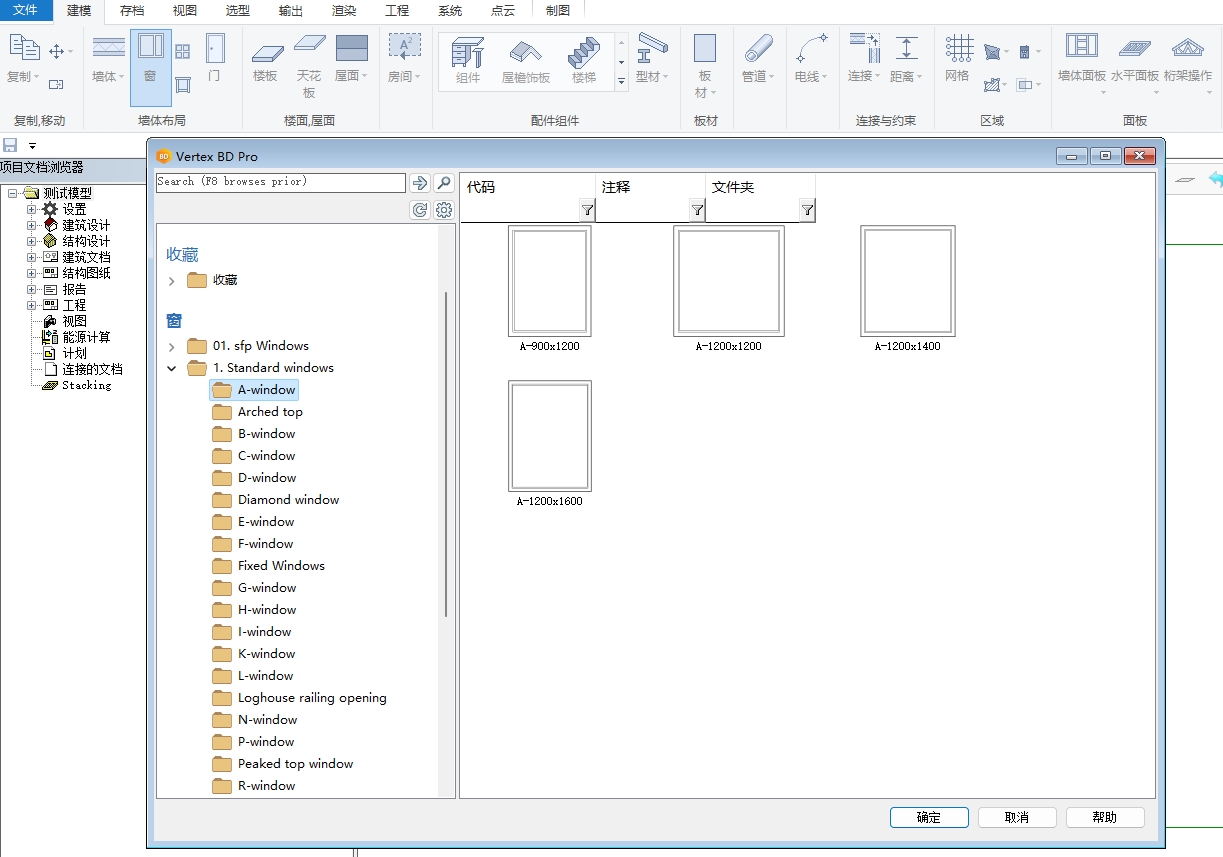

1.1 如下图,选择需要的窗户的模型

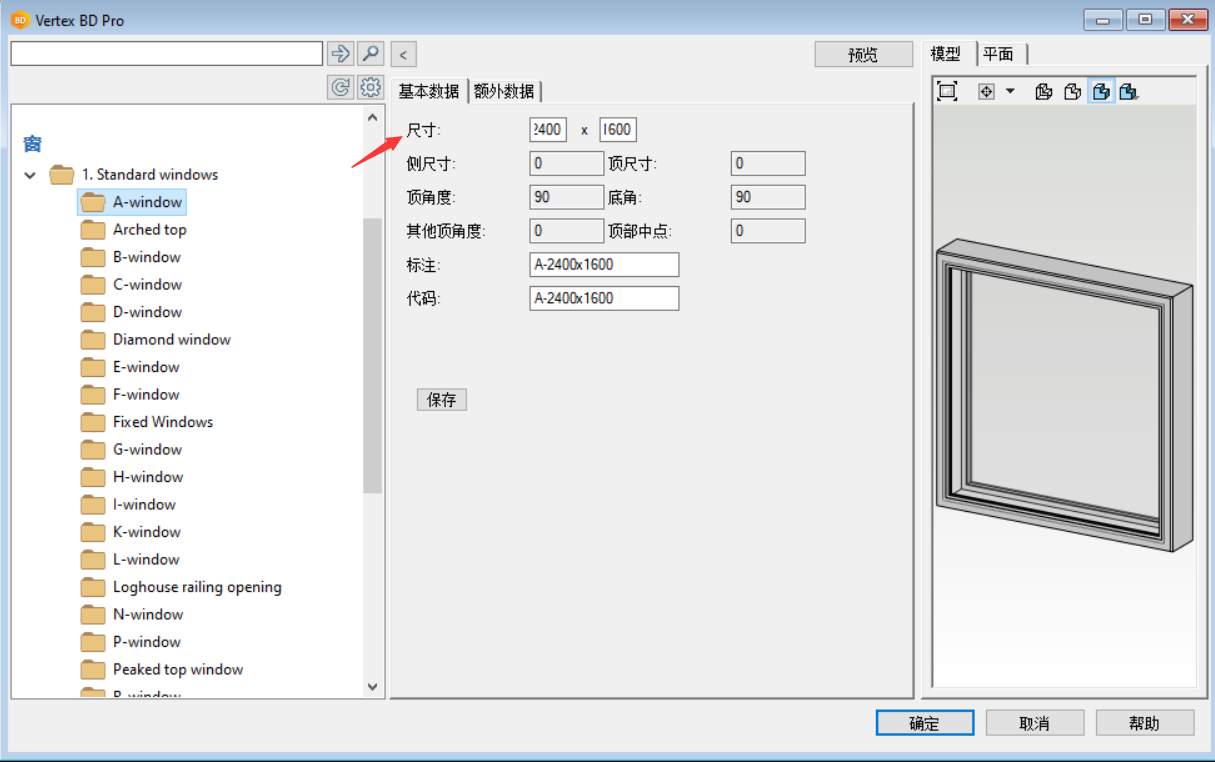

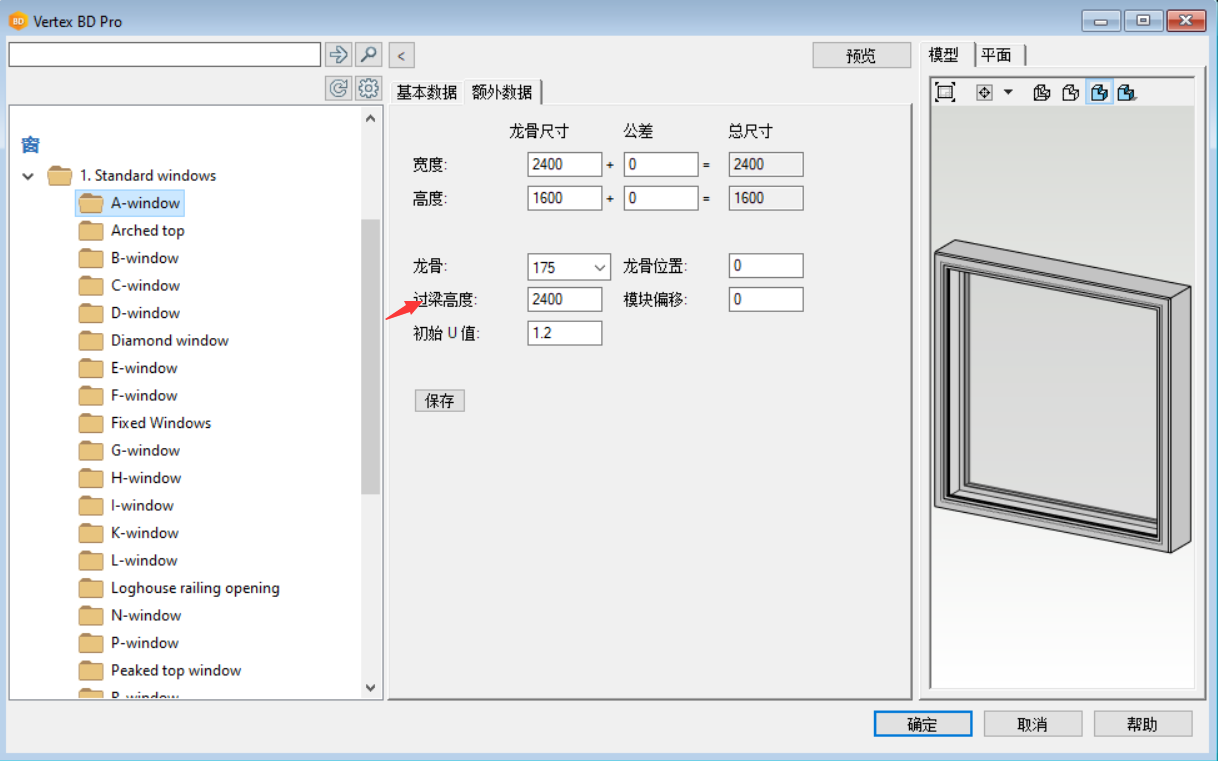

1.2 输入窗户的尺寸及过梁高度(其他参数也可自行设置)。在额外数据中,公差为墙体框架为窗户开口所留公差;龙骨指窗户框架宽度;龙骨位置为窗户相对于墙体平面凸出或凹进的距离;初始U值用于能量计算。

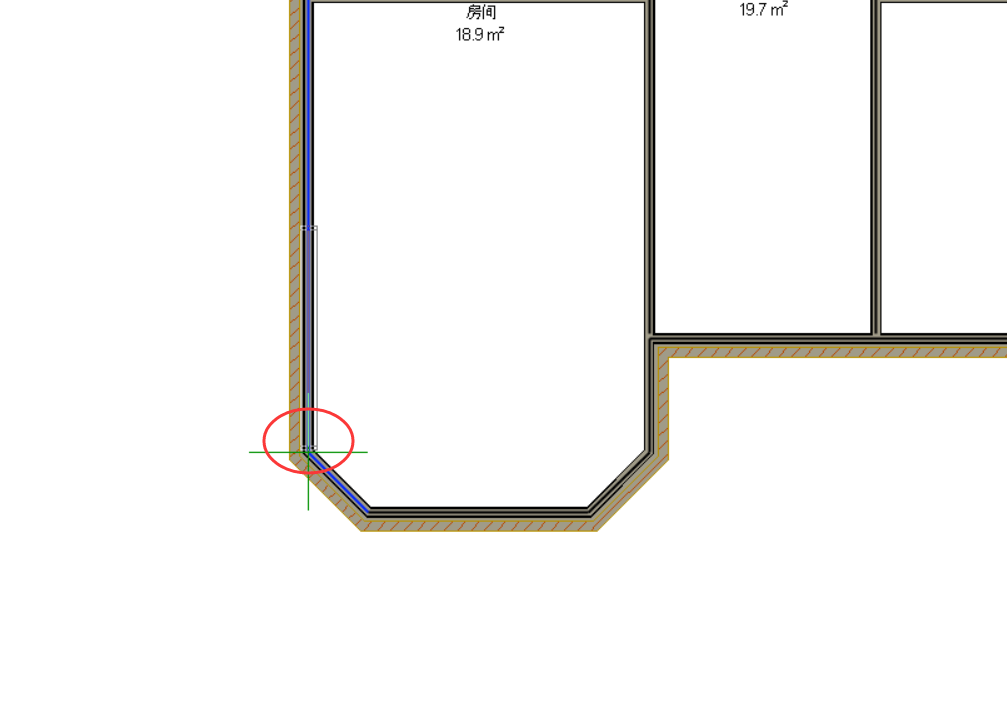

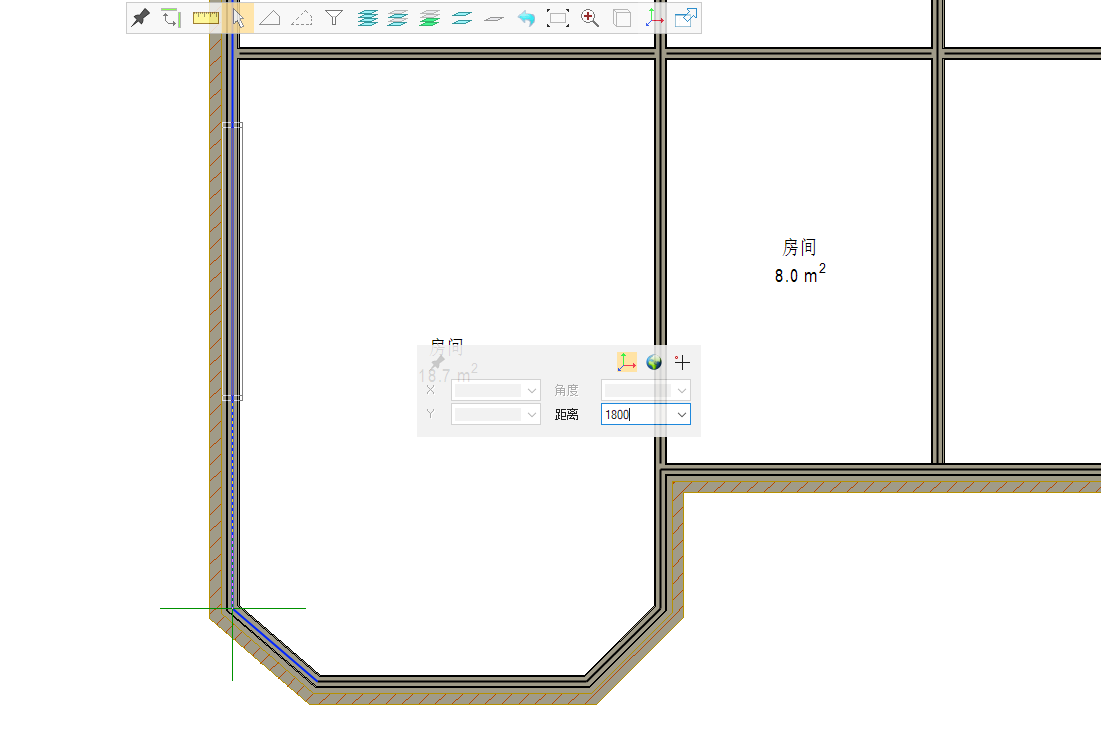

1.3 点击确定后用Q参考点定位窗户的位置,输入距离。(也可以用中点定位等其他方式)

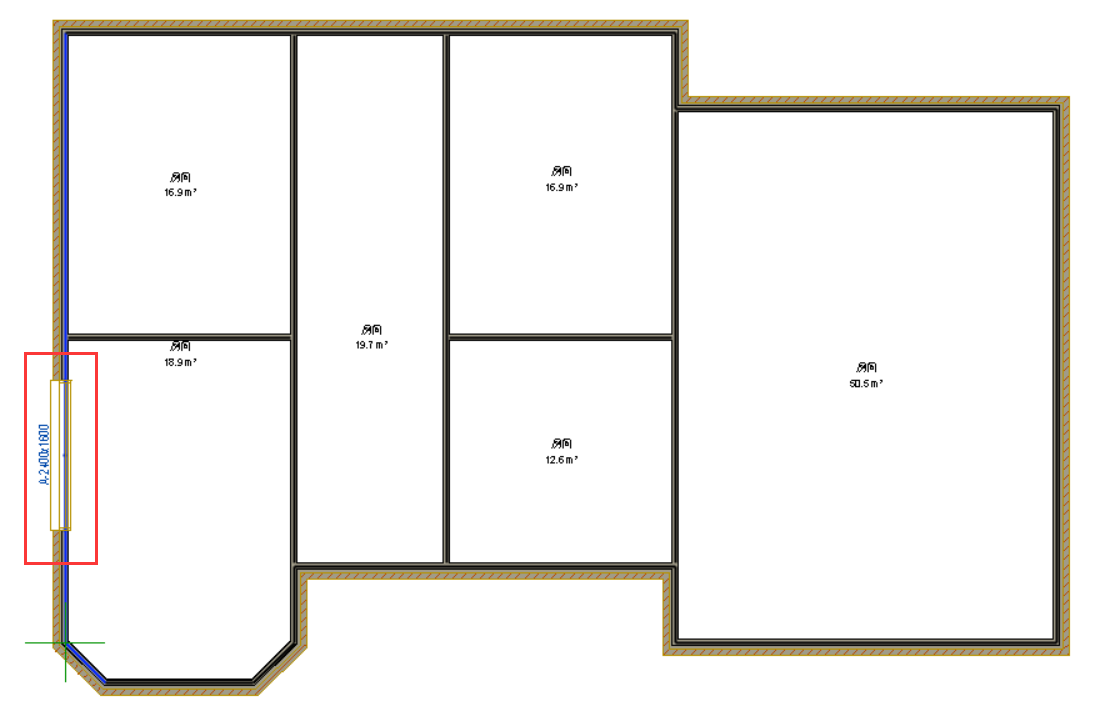

1.4 窗户插入完成
2. 添加门

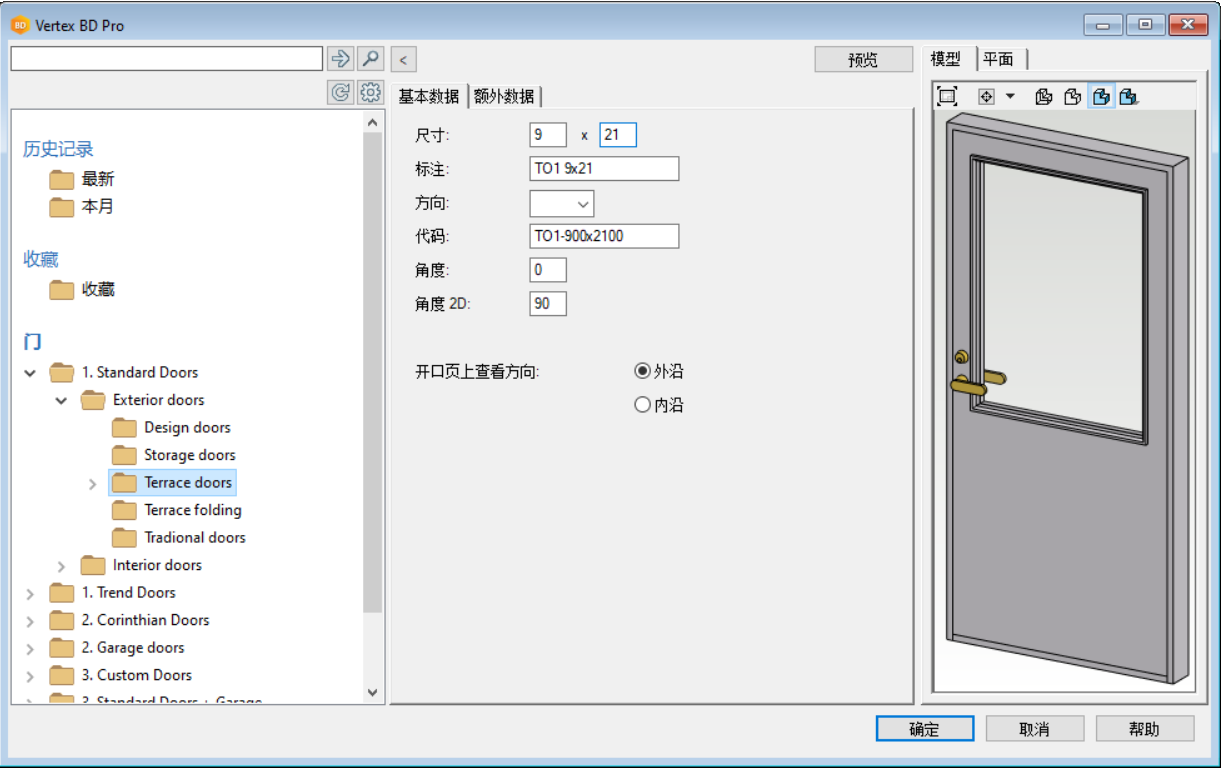

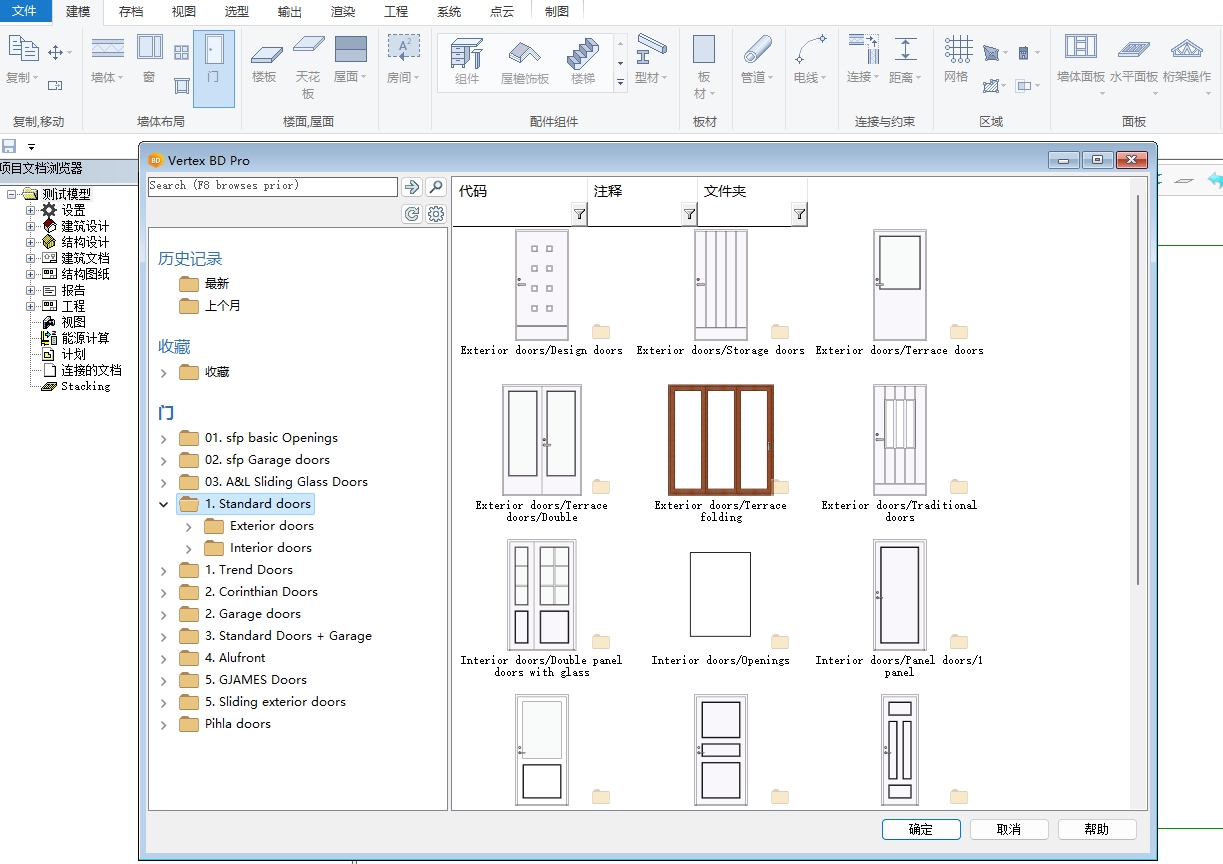

添加方法与窗户类似,区别在于需要选择门,门不需要输入过梁高度。
1.1 如下图,选择需要的窗户的模型
1.2 输入窗户的尺寸及过梁高度(其他参数也可自行设置)。在额外数据中,公差为墙体框架为窗户开口所留公差;龙骨指窗户框架宽度;龙骨位置为窗户相对于墙体平面凸出或凹进的距离;初始U值用于能量计算。
1.3 点击确定后用Q参考点定位窗户的位置,输入距离。(也可以用中点定位等其他方式)
1.4 窗户插入完成
添加方法与窗户类似,区别在于需要选择门,门不需要输入过梁高度。
