4.4 生成墙体面板

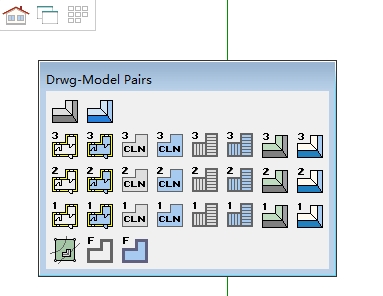

1. 打开图纸模型对,点击一层墙体的建筑模型层

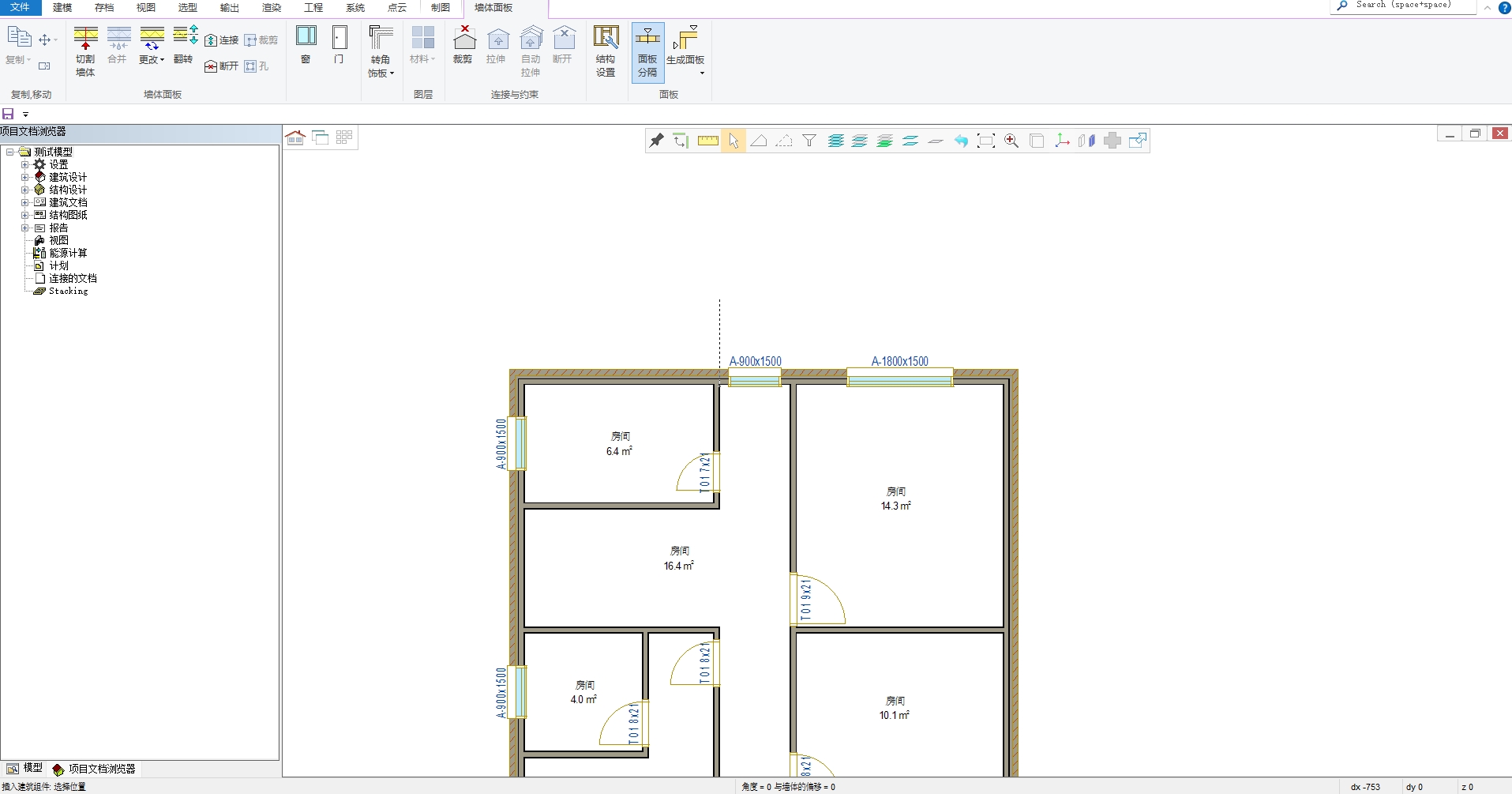

2. 面板分隔:点击下拉菜单内的建模→面板墙体面板→面板分隔。根据自己的需求自行对墙体分隔,如果没有执行这步骤,面板生成时,系统会自动划分

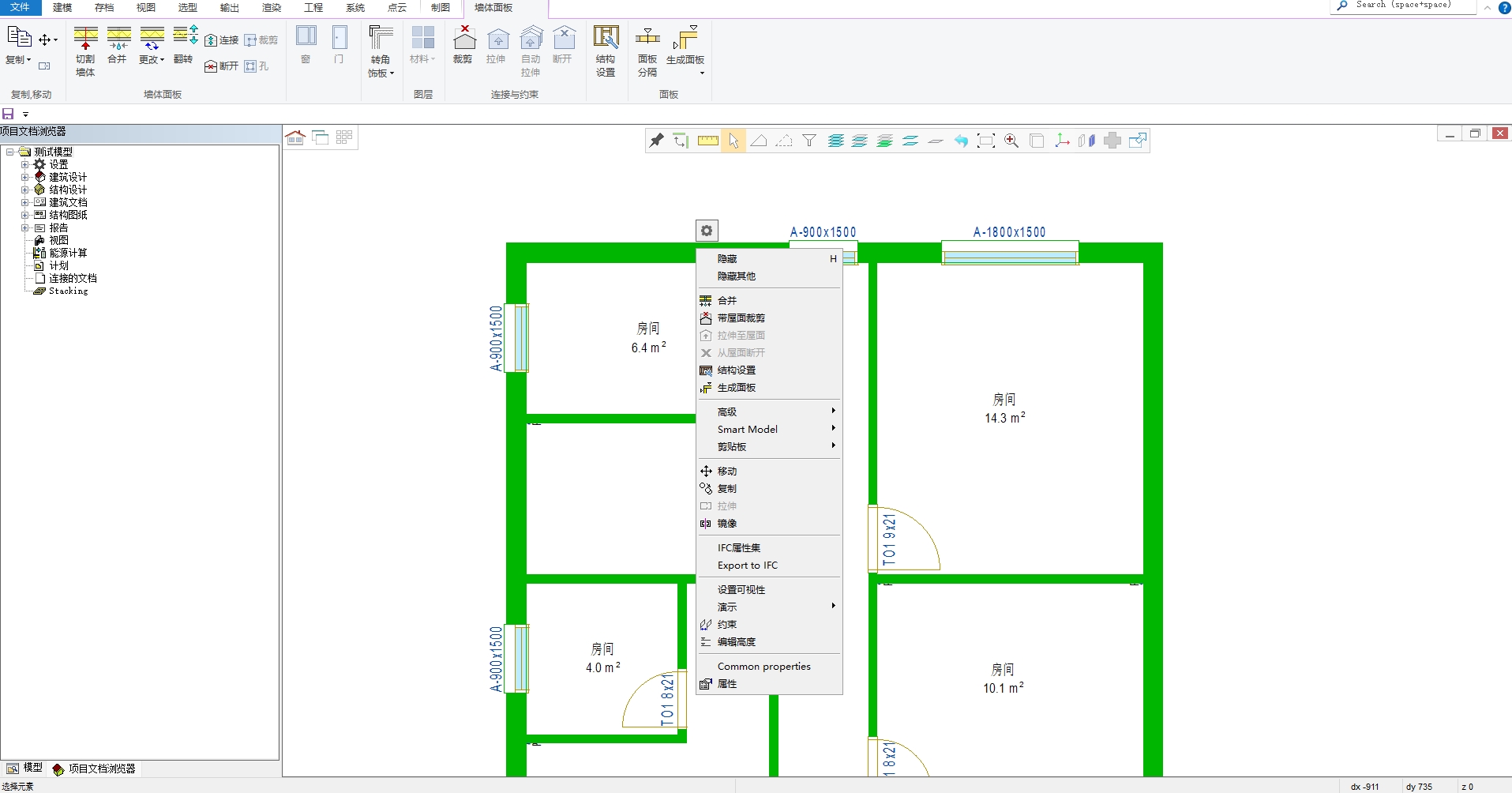

 3. 面板生成:点击墙体,鼠标右键,选择生成面板

选择墙体时,可按住Ctrl选择多个想要的墙体,或选择一面墙体后,按Ctrl+A选择全部墙体生成龙骨。

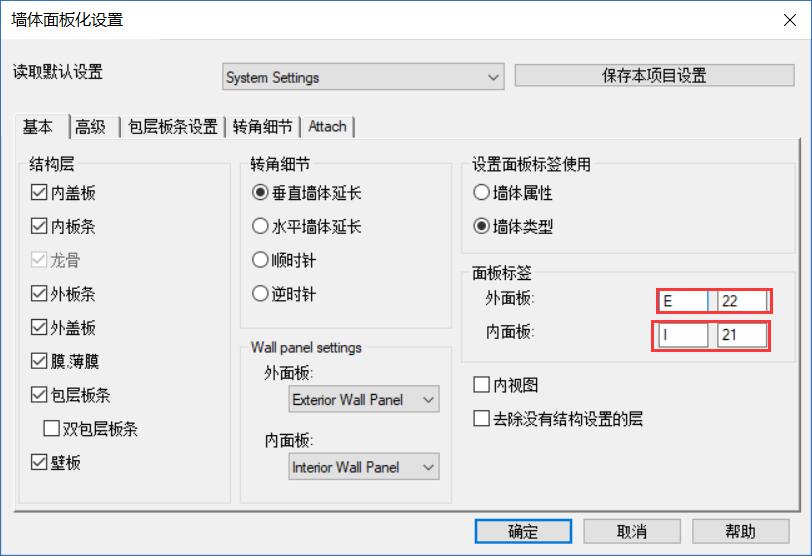

4. 墙体面板化设置 :选择生成面板后,出现墙体面板化设置。用户可点击进去各个标签页,根据用户自己的需求修改,如下图。



面板标签:

外面板:用户可根据自己的需求来设置外面板的前缀名,外面板默认前缀名是 E。

内面板:用户可根据自己的需求来设置内面板的前缀名,内面板默认前缀名是 I。

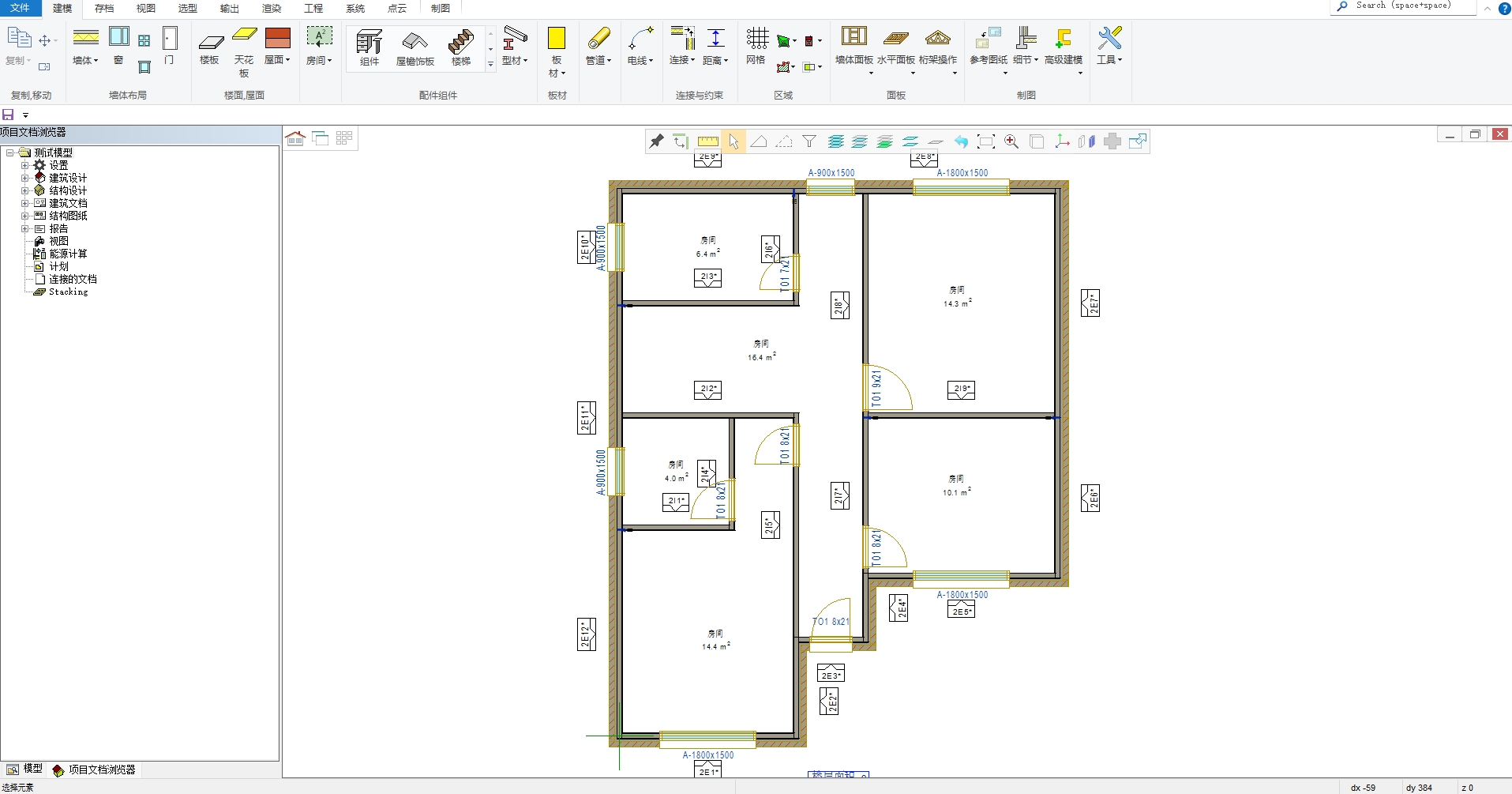

5. 点击确定键。面板生成如下。用户面板分隔不一样,生成的面板数量也不一样。

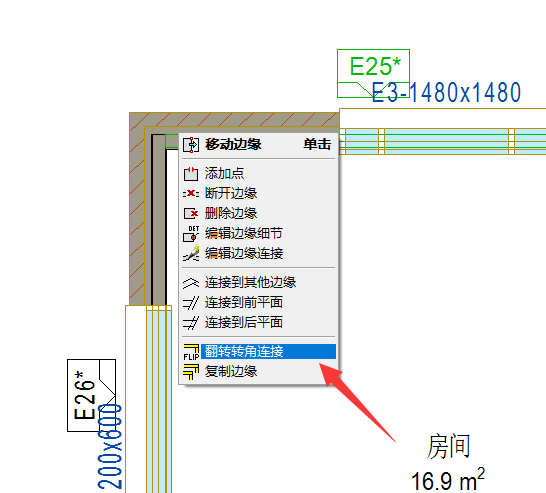

 6. 点击名称,在面板端点右键点击蓝色方块翻转转角连接,可以改变两个转角面板的连接方式。

  • 若修改前已经生成了龙骨,需重新生成龙骨后生效。
