4.7.4 修改横向杆件与边缘立柱的连接

修改横向杆件与墙体面板边缘立柱的连接


进行以下步骤,就能让用户轻松的修改横向杆件与边缘立柱的连接(缩口连接或腹板切口连接)。

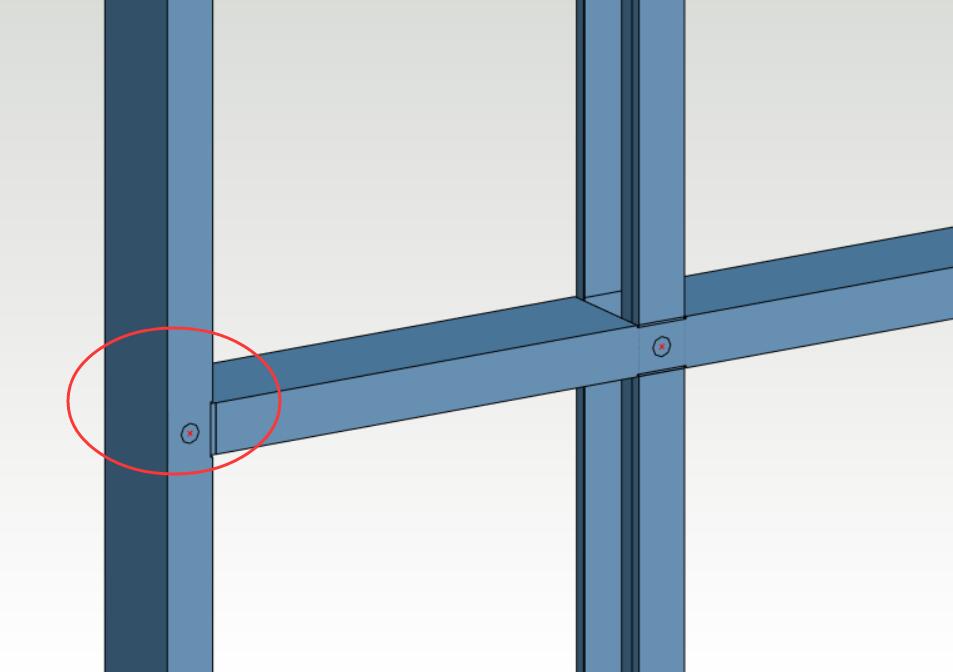

缩口连接

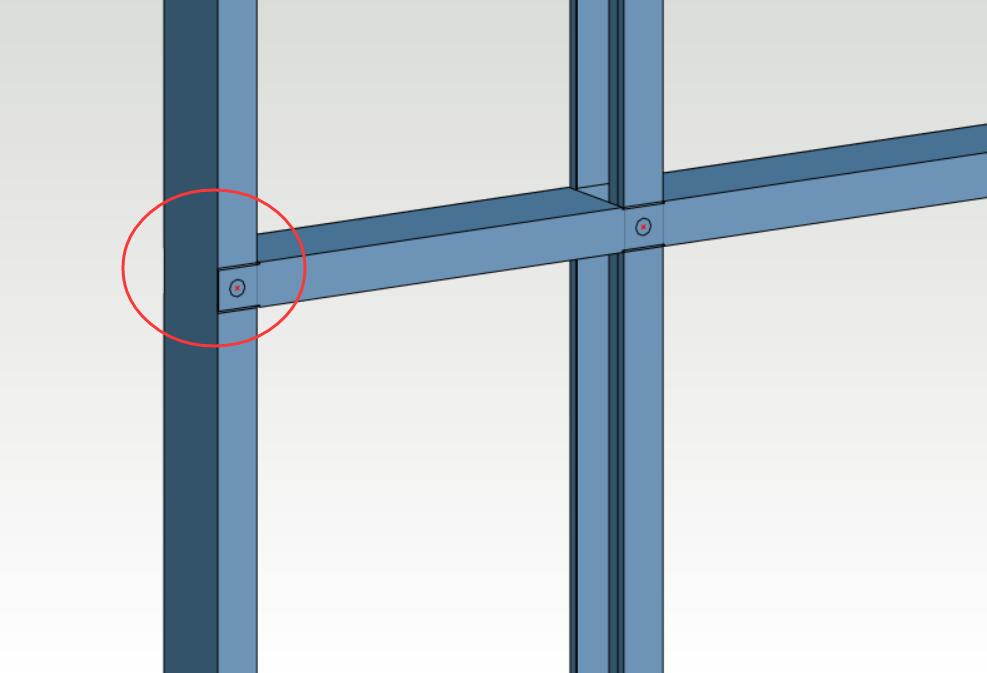

腹板切口连接

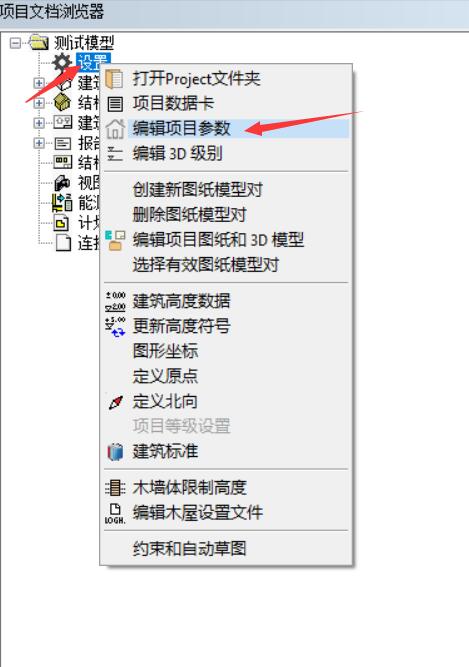

1. 在软件窗口左边的项目文档游览器窗口内,点击设置,鼠标右键下拉菜单内选择 编辑项目参数

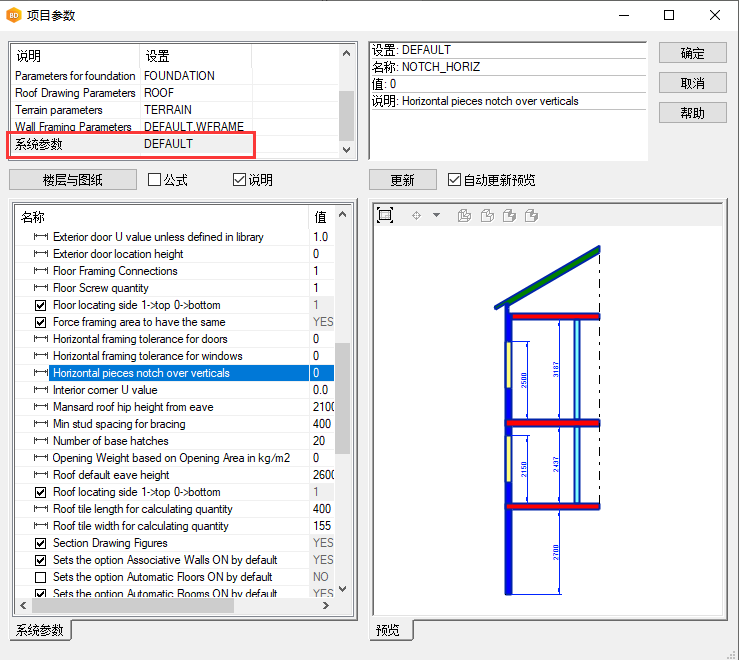

2. 在弹出的辑项目参数对话框内,点击系统参数,名称列下找到 Horizontal pieces notch over verticals

如把值设定为 1,重新生成墙体面板部件(无需重启软件),横向杆件与边缘立柱的连接会变成 腹板切口连接

如把值设定为 0,重新生成墙体面板部件(无需重启软件),横向杆件与边缘立柱的连接会变成 缩口连接。
