4.7.3 连接库LGS(Light Gauge Steel)

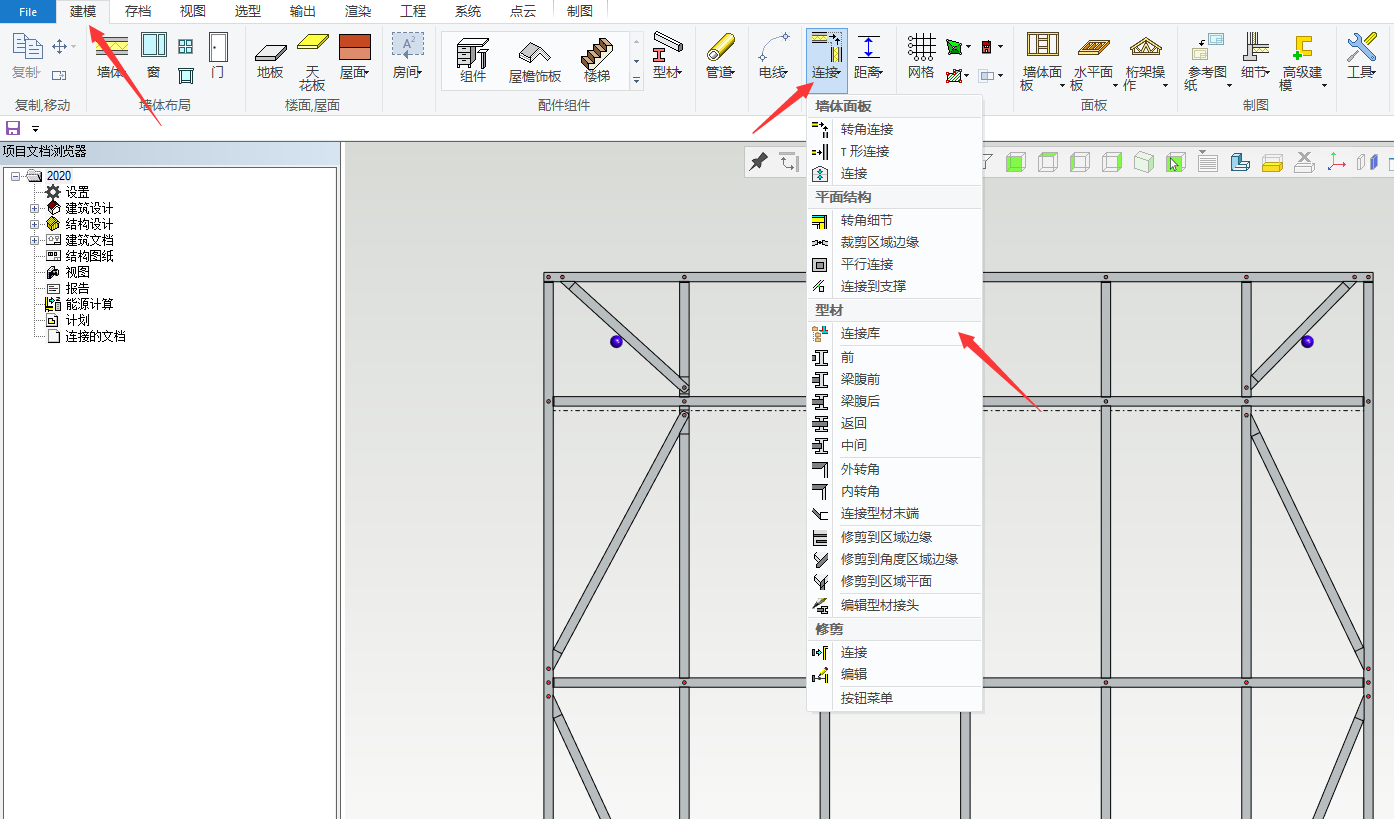

1.点击下拉菜单内 建模→连接与约束→连接连接库。 出现以下界面。连接库内有多种功能选择。

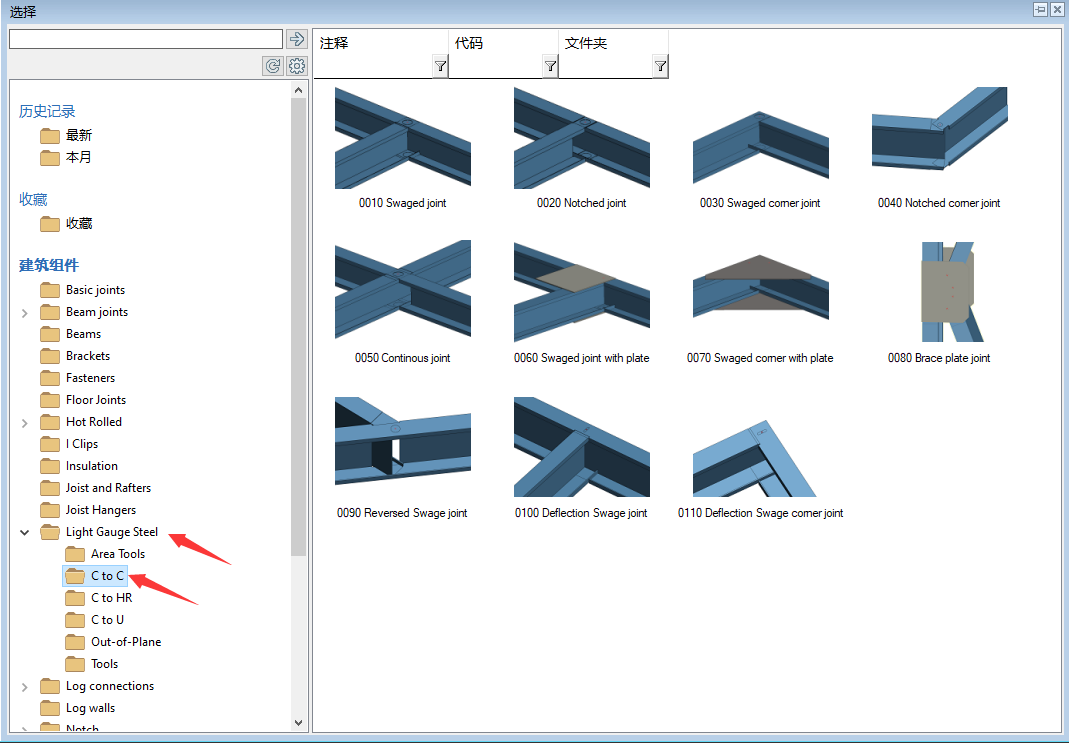

2. 下图为连接库内的LGS(Light Gauge Steel)轻钢目录内最为常用的 C to C(C形截面与C形截面连接)的连接选择,用户可点击选择想要的连接方式,按照软件提示选择杆件的先后次序与输入参数来更改龙骨杆件之间的连接方式。

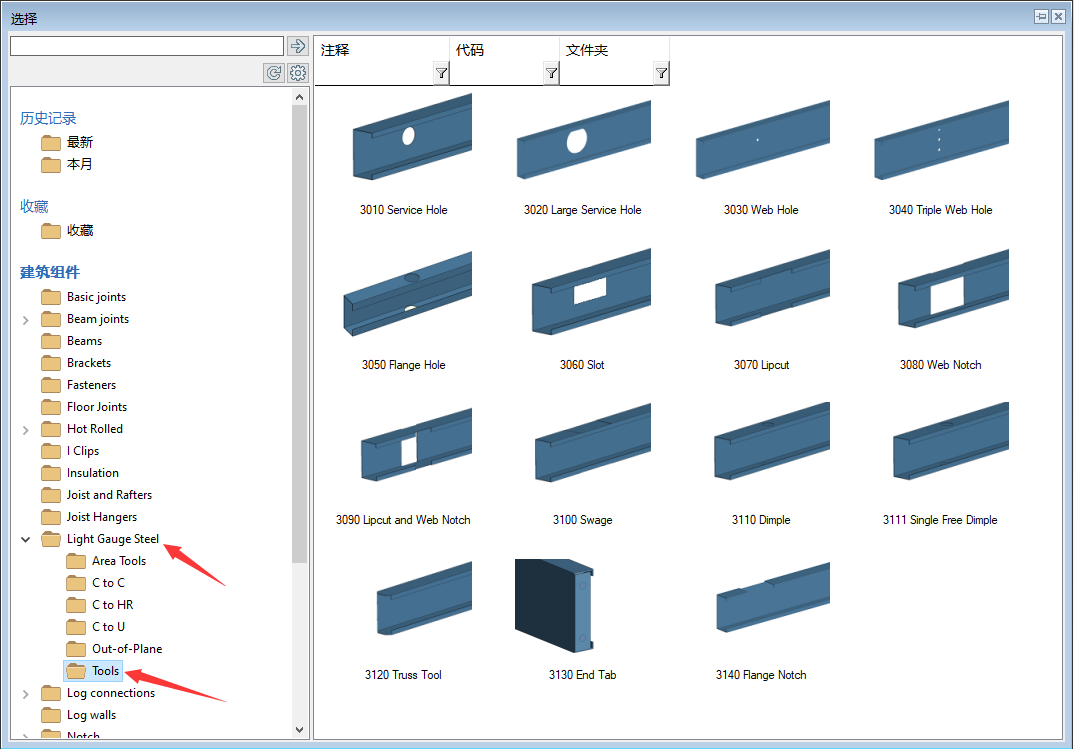

3. 下图为属于连接库目录树内比较常用的增加孔洞工具库(添加单个)。用户可点击想要的孔洞选择,按照软件提示选择杆件与输入参数来在龙骨杆件上添加各种尺寸的孔洞。

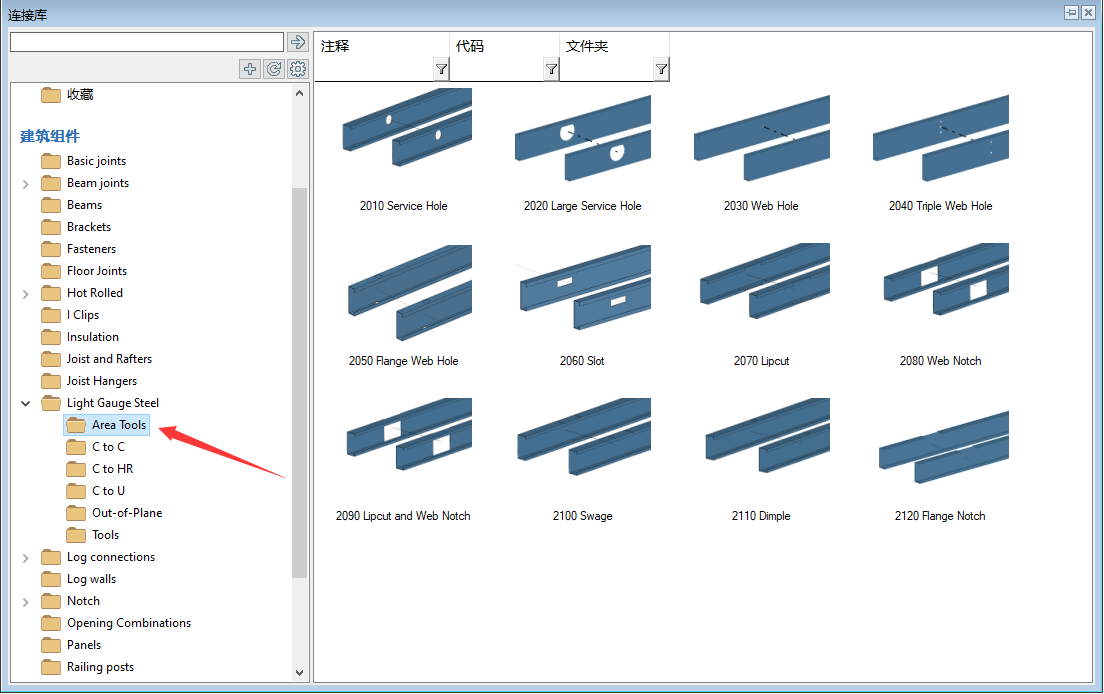

4. 下图为属于连接库目录树内比较常用的增加孔洞工具库(添加多个)。用户可点击想要的孔洞选择,按照软件提示选择杆件与输入参数来在龙骨杆件上添加各种尺寸的孔洞。

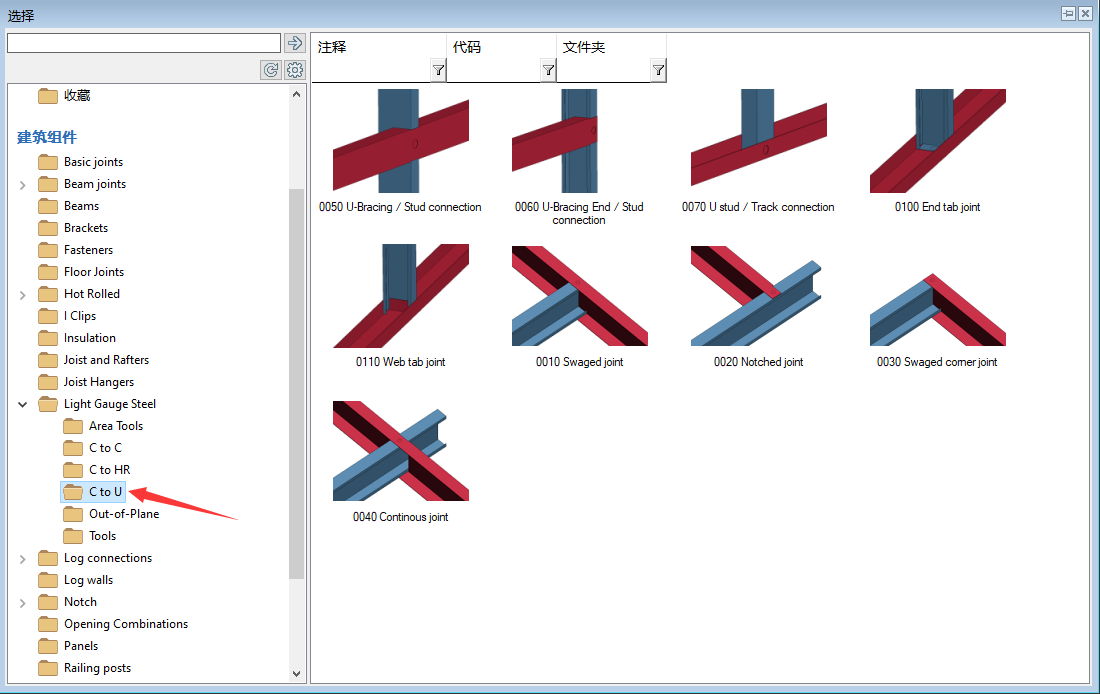

5. 下图为连接库内的LGS(Light Gauge Steel)轻钢目录内的 C to U(C形截面与U形截面连接)的连接选择,用户可点击选择想要的连接方式,按照软件提示选择杆件的先后次序与输入参数来更改龙骨杆件之间的连接方式。

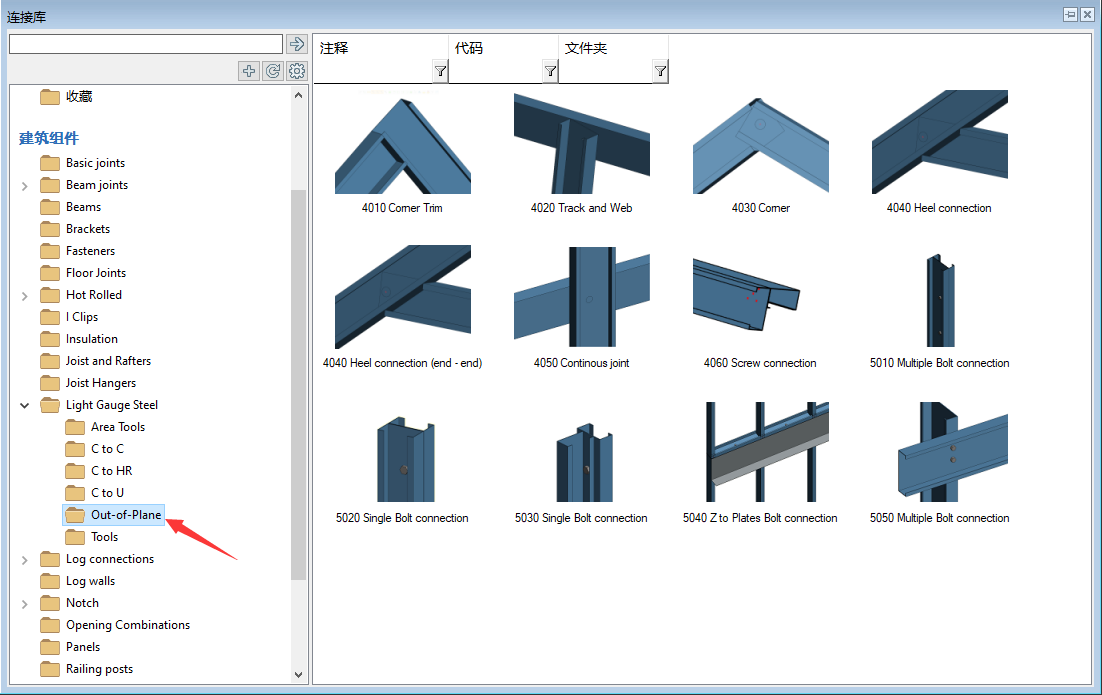

6. 下图为连接库内的LGS(Light Gauge Steel)轻钢目录内的out-of-plane(平面外)的连接选择,用户可点击选择想要的连接方式,按照软件提示选择杆件的先后次序与输入参数来对龙骨杆件进行连接。
