4.7.7 设定构件起点
现在用户只需要使用单个工具就能在建筑物的不同楼层的面板内设定构件起点。生成墙体部件或桁架封装之前,在楼层内先设定构件起点,可免去生成墙体部件或桁架封装后在上下层的面板内调整与对齐杆件的问题。

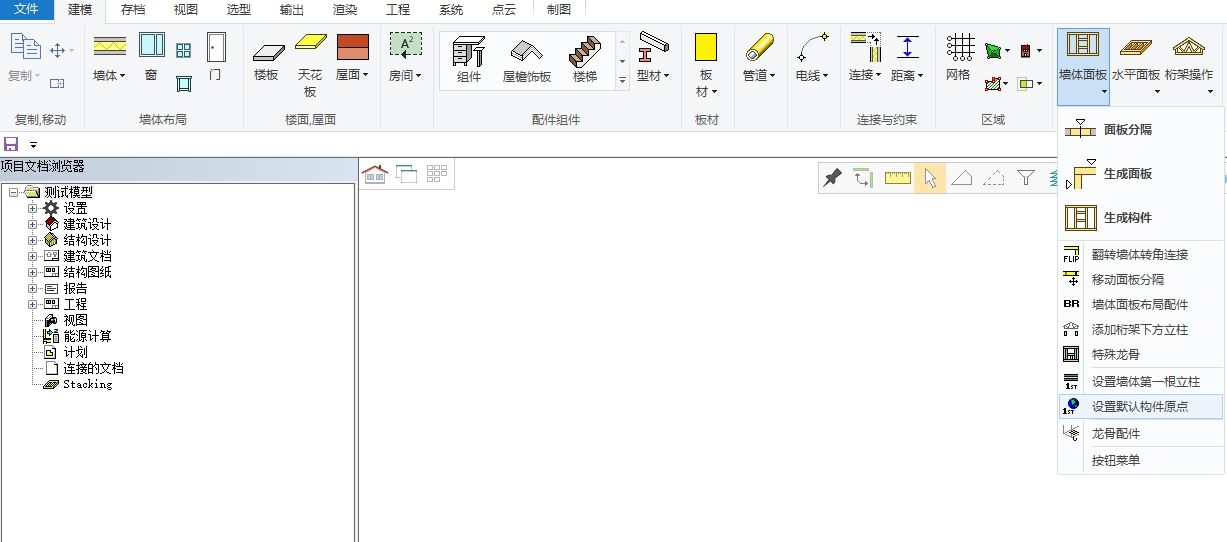

1. 主拉菜单内,选择建模→面板→墙体面板→设定构件起点。

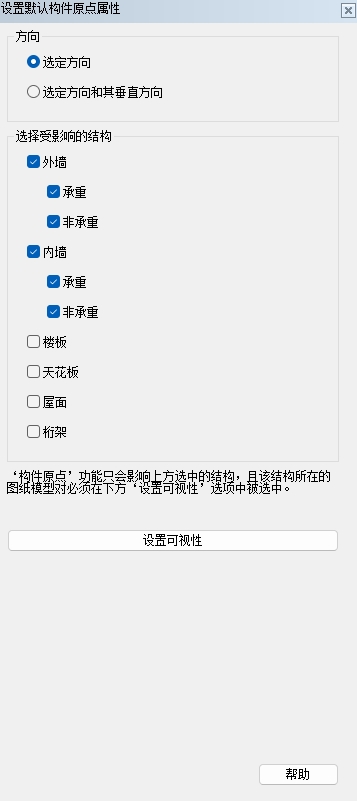

2. 设定构件起点对话框弹出。勾选受影响的楼层与类型。

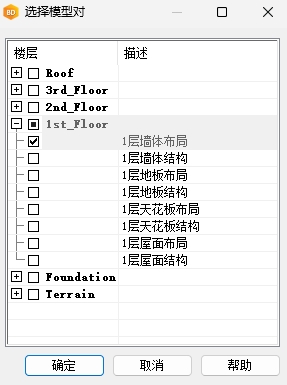

3. 点击设定构件起点对话框内的设置可视性选项,弹出来的选择模型对窗口。设置可视性选项可让用户设置在受影响的楼层看到设定构件起点这功能的标志。
Affected structures与设置可视性都必须设置
设定构件起点的功能必须要在Affected structures与设置可视性两个对话框内的数据都勾选才能生效。

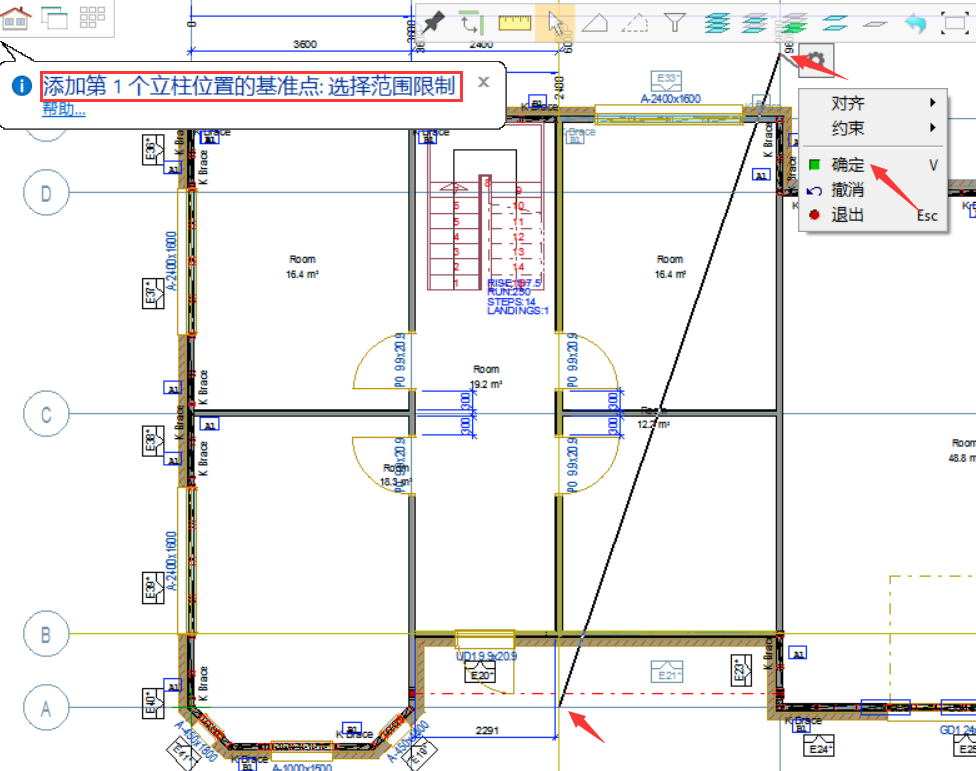

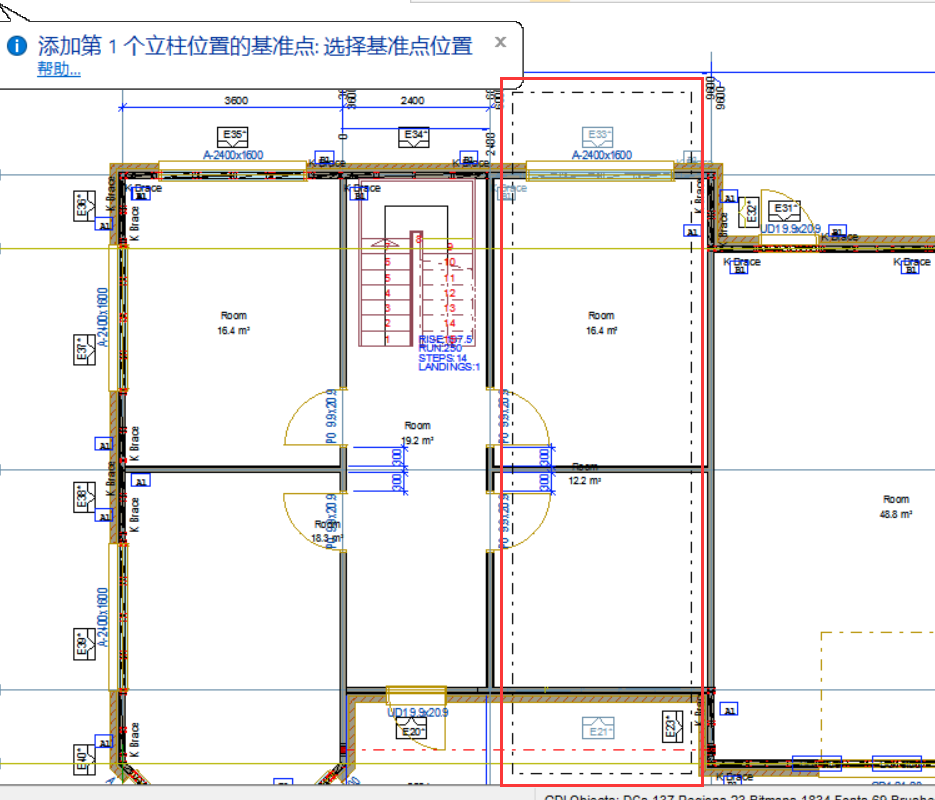

4. 按照软件提示,点击两个点来形成一个方框或者多个点来组成线条范围,以便设定影响的范围。
5. 虚线框代表设定构件起点的影响范围。

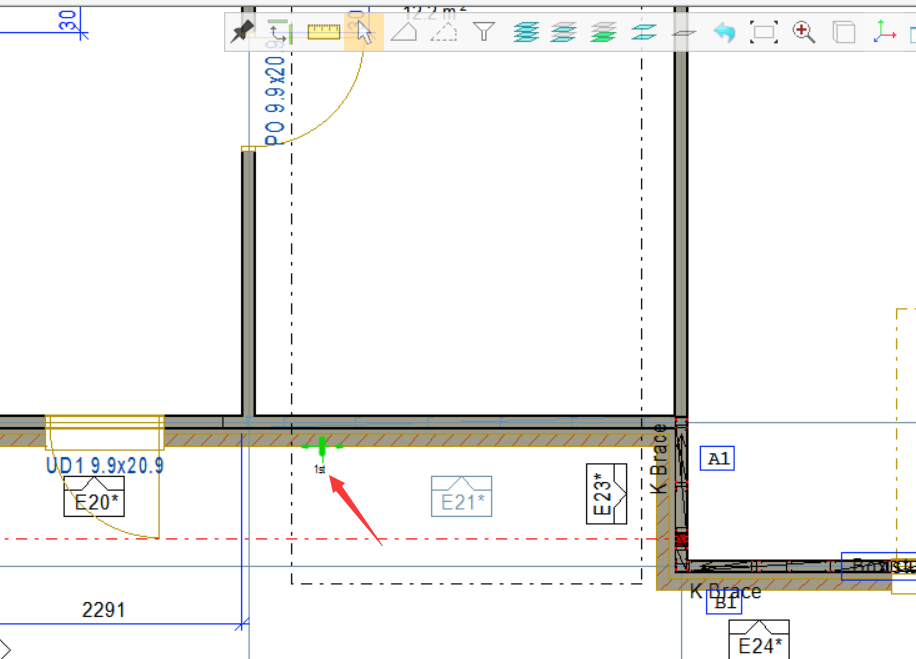

6. 设定构件起点的标志出现在之前被选中的位置,这代表这设定构件起点的功能成功地被添加了,接下来用户可以到出现设定构件起点标志的各个楼层去生成面板与生成部件。

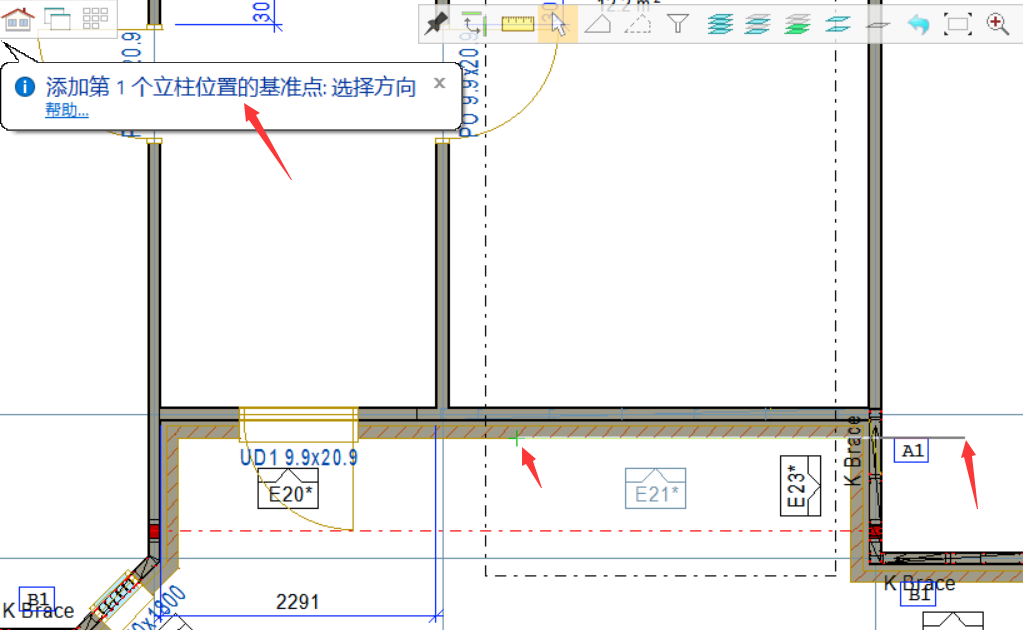

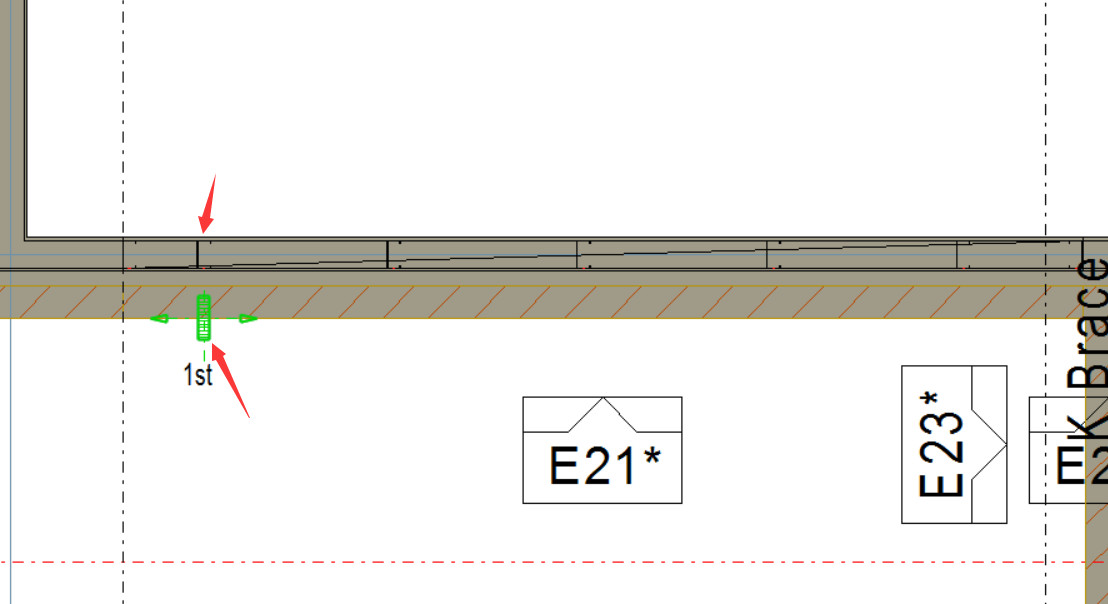

7. 用户可以看到,生成的第一个立柱是与设定构件起点的标志对齐的。

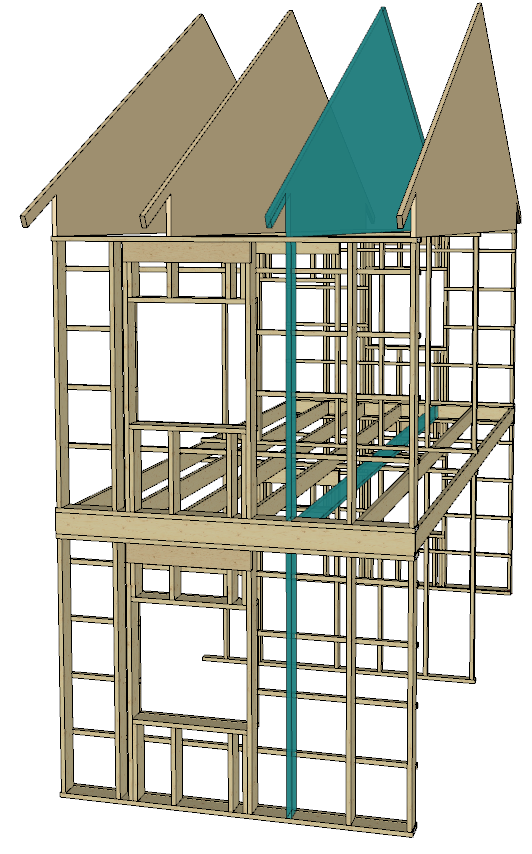

8. 用户会发现,各个楼层的构件起点,都在同一个位置,免去了需要到各个楼层去投资与对齐每个构件的问题。
