3) 多构件门窗过梁


在此案例中窗户过梁是由多根构件构成的。相互连接的过梁构件共同承担过梁的荷载。

image2017-5-3_11-33-14.png image2017-5-3_11-33-47.png

连接节点

窗口过梁有四根C型钢组合而成,它们都有独自的末端节点。四根构件都在结构中承受荷载。在此案例中两种主从连接需要建立,它们分别是过梁末端和过梁立柱的底部。对于这些构件的连接性质都是相同的。

使用插入节点功能添加新节点。


小立柱上的新节点应是主节点,所以连接时应先选择它们。其他四个节点应在选中主节点后选择。过梁立柱的末端节点也是主节点所以它也应该首先被选择。

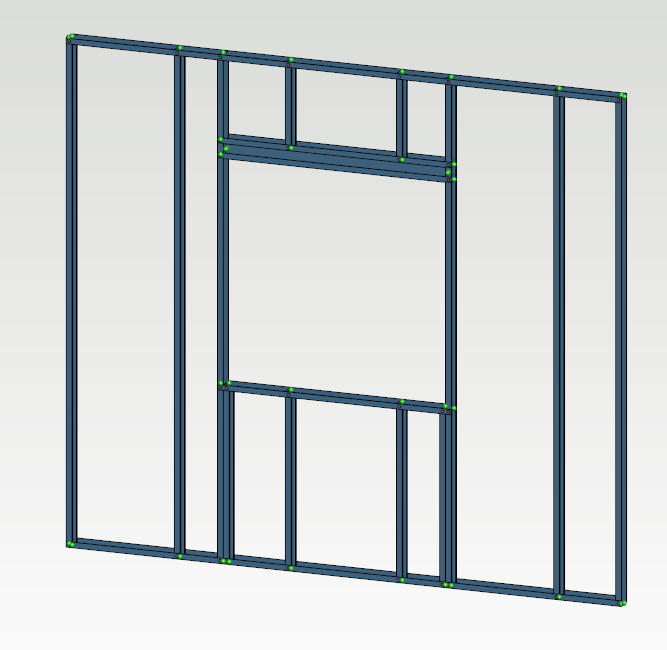

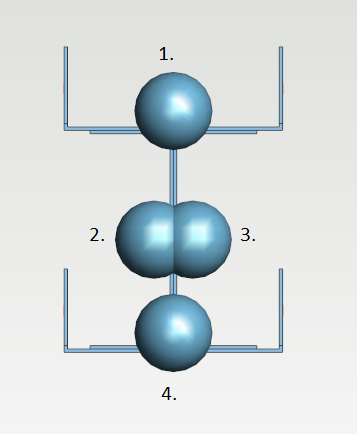

窗口过梁由四根型材组成,而且每根型材都有起始和末端节点。


使用连接功能连接五个节点。

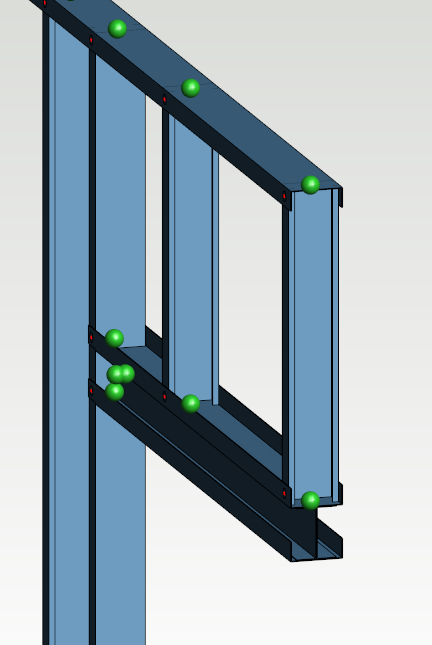

添加的小立柱节点和四个末端节点。

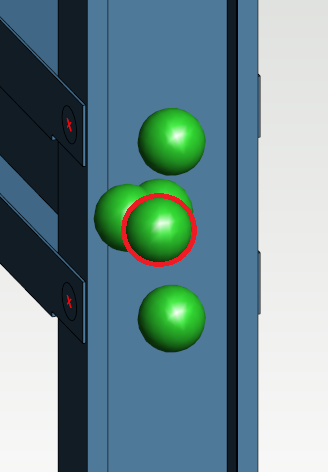

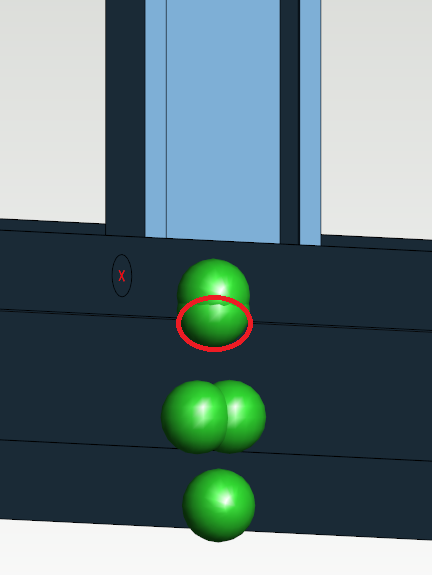

在过梁立柱末端只有一个节点。在这个案例中过梁上加上了四个节点。标注的是过梁立柱的末端节点。

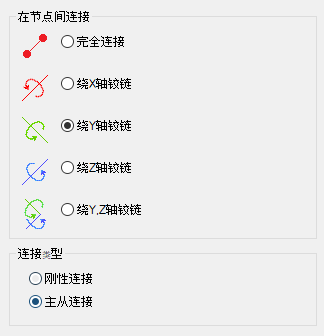

对于所有主从连接使用绕Y轴铰链。

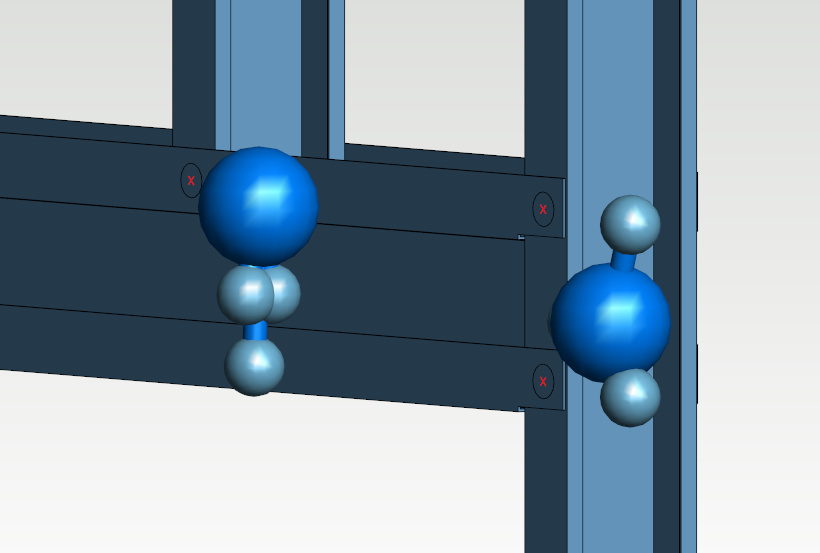

两个主从连接的结果。


自动连接

连接好窗洞过梁连接后创建其他杆件的连接。先选择一根杆件然后使用Ctrl+A选定其他通用的对象。然后使用连接功能。

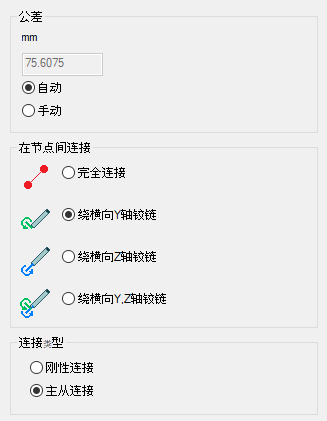

节点间的公差可以手动或者自动设定。不要解除原有连接。

image2017-11-21_16-32-22.png image2017-11-21_16-53-2.png


设定支撑

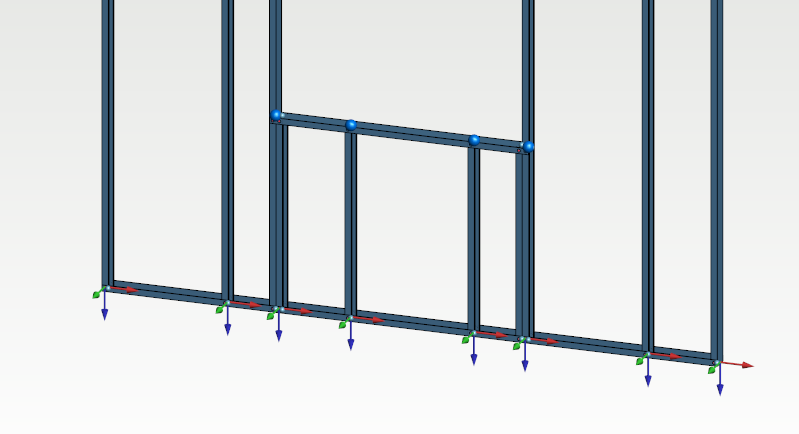

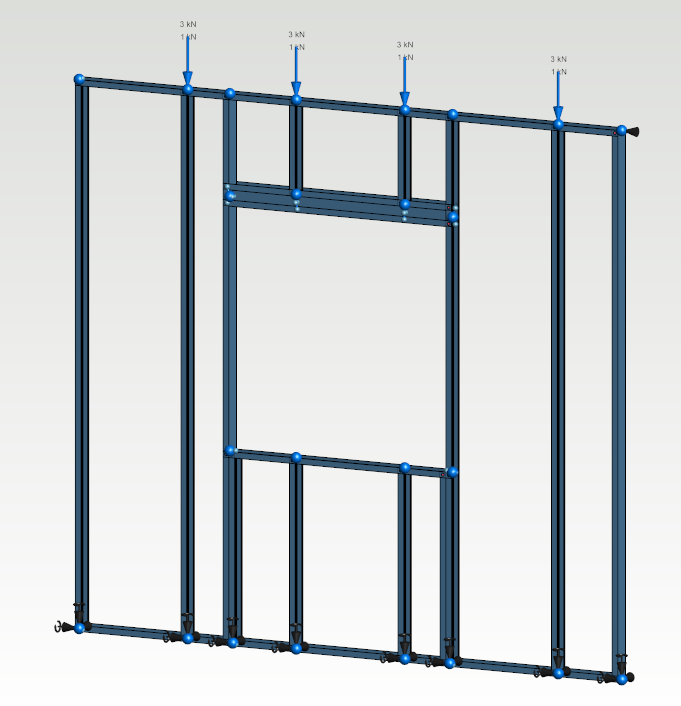

选择底导梁上的所有主节点,然后设定对位移和旋转的支撑。



在顶部角落处添加一个X轴方向的位移支撑。




添加荷载



选择荷载类型并且选择节点。

了解更多,请查看荷载和荷载模式.


求解

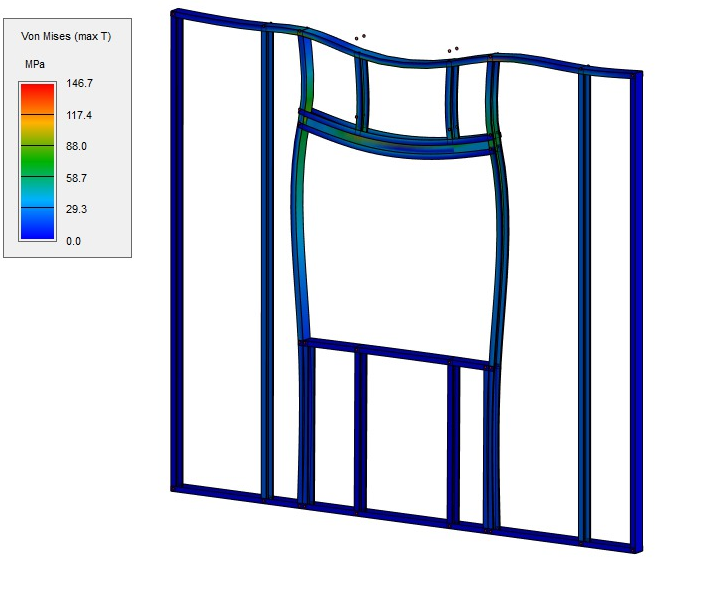

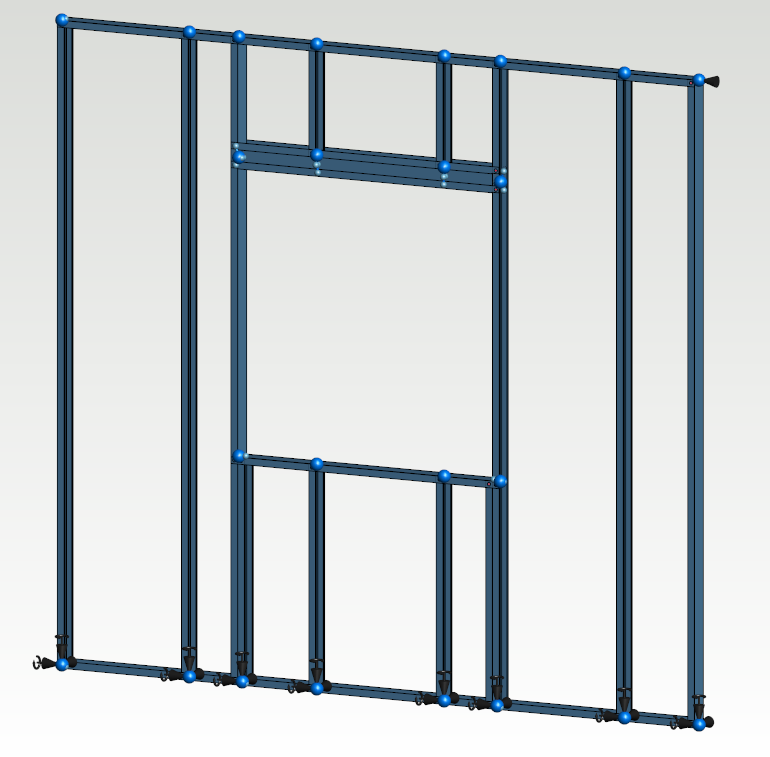

使用求解功能来检查结构是否有效。位移显示的是结构在收荷载影响时的形变。



检查承载力

运行承载力检查前需要建立荷载模式,设定屈曲长度。
