墙体力学计算功能说明
功能介绍
Vertex墙体力学计算是一种基于表格的设计工具，通过把墙体上方结构的垂直荷载导入墙体，来检查墙体面板组件的承载能力。承载力检查包括过梁、带或不带横撑的立柱和门窗过梁。墙体上方桁架的荷载被添加到接触的位置，然后对荷载进行分解组合，系统将以最坏的工况进行计算，并将计算结果与承载力表中定义好的组件承载力值进行比较，承载力表可由工程师指定。
承载力
承载力表中的示例值仅供参考。承载力表中墙体组件的承载力值应由经过认证的工程师批准。表中的承载力应为指数加成后的（factored capacity），或者可以来自于实验结果。
设计要求和假设

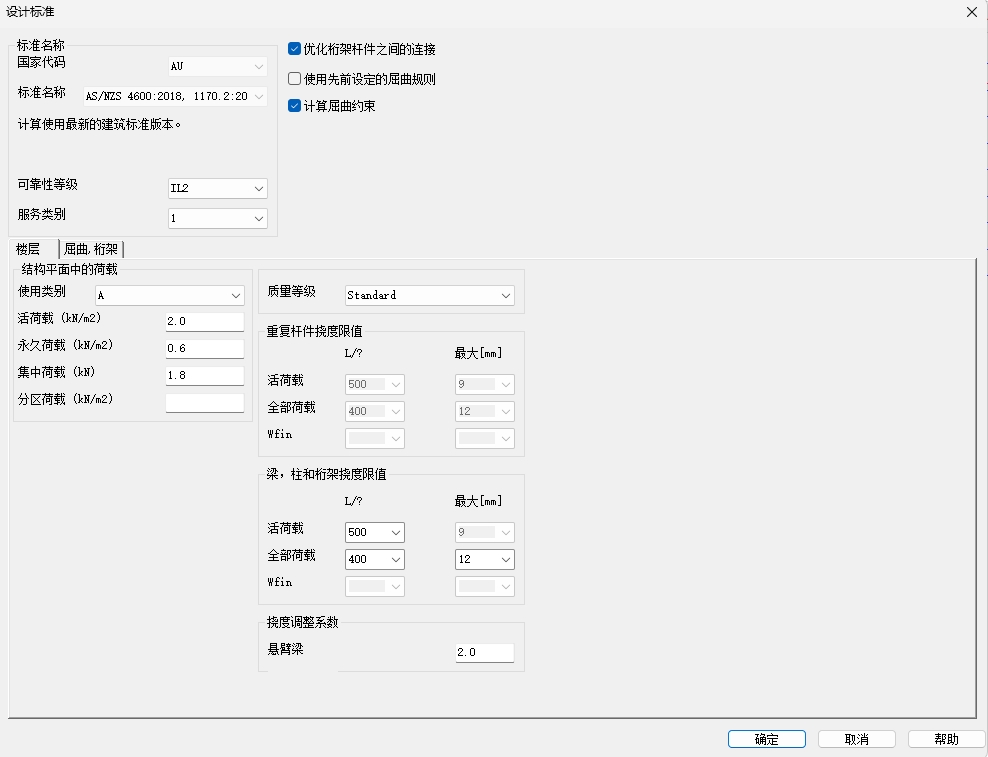

- 桁架力学计算必须事先完成。
- 需要已生成好墙体面板和杆件。
- 墙体的边界条件充足。
- 墙体面板已充分连接。
- 在墙体计算中考虑了点荷载、线荷载和连续支座荷载。
- 反作用的荷载来自墙体正上方的桁架，且不会累积叠加。例如，对于两层楼的建筑物，系统只会检索底层楼板桁架的反作用荷载。如果需要更多的荷载，需要事先在楼板桁架上手动添加荷载。
荷载表

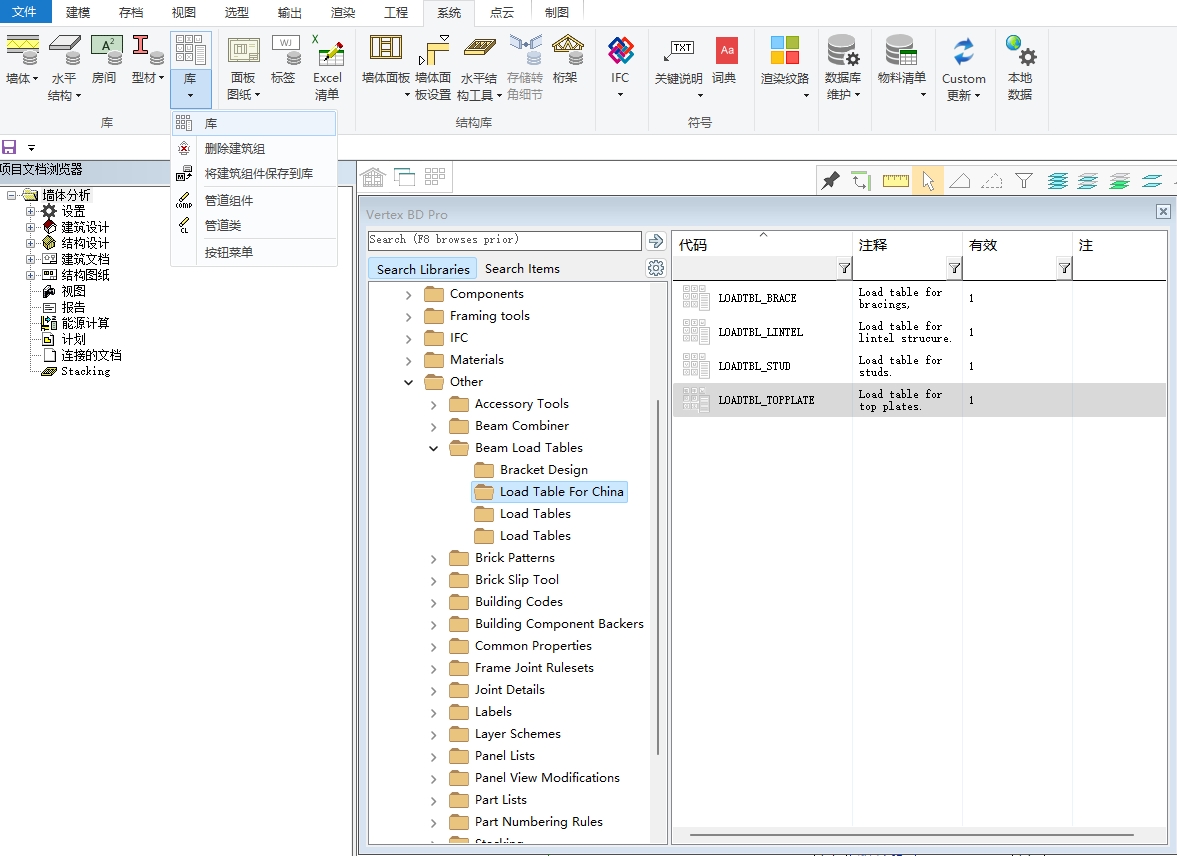

荷载表位于系统库中。如需修改需要管理访问权限。关于如何获得管理访问权限，请联系我们。

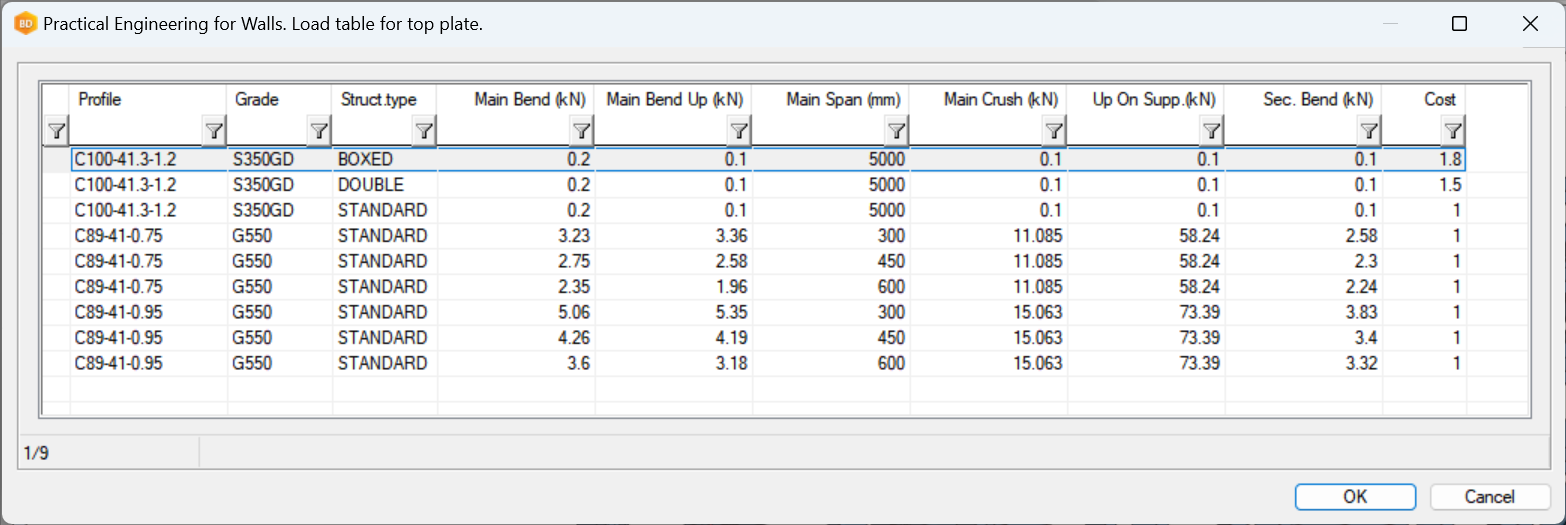

上导梁
信息
型材：上导梁的型材代码
钢牌号：上导梁型材的钢牌号
结构类型：上导梁是否使用多个型材组合
主跨度：支撑之间的钉孔到钉孔距离
注意
对于 Struct.type，用户可以在下拉菜单中选择 BOXED、DOUBLE 或 STANDARD。如果需要三根立柱组合，用户也可以输入TRIPLE。
注意
当在荷载表中找不到上导梁的准确跨度时，系统将选择下一个较大的上导梁承载力来保证安全性。
承载力
Main Bend： 跨度内垂直荷载下降
Main Bend Up：跨度垂直载荷
Main Span：是立柱之间的距离
Main Crush：支撑（立柱）处的垂直负载下降
Up On Supp.：支撑（立柱）处的垂直负载
Sec. Bend：跨度水平荷载
注意
当荷载为跨中时，使用主弯和主弯向上能力，而当荷载直接位于节点（例如立柱）的支座顶部时，使用主压和向上支撑。pcec_setup中的TOP_PLATE_SUPPORT_TOL用于设置系统的公差，以确定负载是否在支撑之上。默认值为 20 mm。
立柱
信息
型材：立柱的型材代码
钢牌号：立柱型材的钢牌号
结构类型：立柱是否使用多根立柱组合
最大长度：立柱的总长度
最大横撑间距：立柱上两个连接节点之间的最大距离。
注意
当立柱之间的距离小于 vxsetting （STUD_GROUP_TOL） 中的公差时，可以识别是双立柱还是三立柱。默认情况下，公差为 0.5 mm，也就是几乎没有间隙。
注意
当在荷载表中找不到最大长度和最大横撑间距的准确长度时，系统将选择下一个较长的立柱的承载力来保证安全性。
承载力

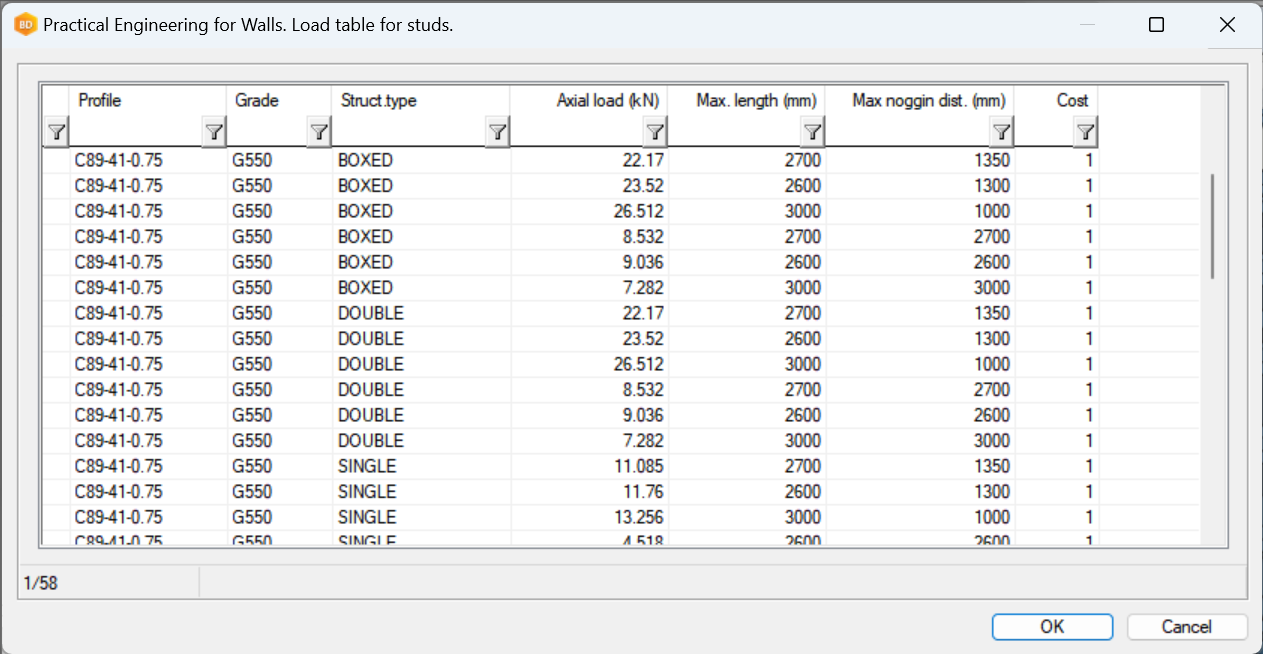

Axial load (kN)：轴向压力承载力，单位为 kN。
注意
如果需要，立柱的轴向拉力检查将需要由工程师自行检查。
门窗过梁
信息
型材：门窗过梁的型材代码
钢牌号：门窗过梁型材的钢牌号
结构类型：门窗过梁类型的代码
主跨度：门窗过梁的开口宽度由过梁末端钉孔到钉孔距离。
注意
当在荷载表中找不到门窗过梁的准确宽度时，系统将选择下一个较大的门窗过梁来保证安全性。
承载力

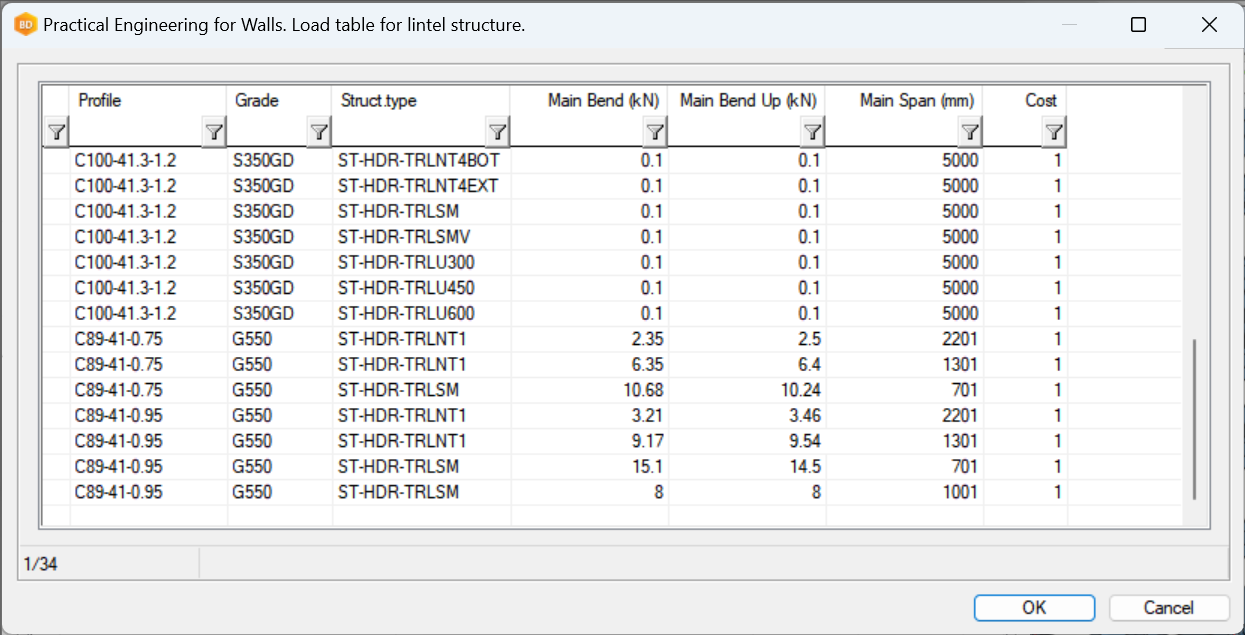

Main Bend：门窗过梁上允许的下弯压力
Main Bend Up：门窗过梁上允许的上弯压力
注意
门窗过梁上的上导梁会在上导梁承载力计算中参与计算。最大节点距离用作主跨度来识别上导梁。门侧立柱也单独检查。
收集的负载
上导梁
PracticalPointLoad = 支座之间的最大载荷
PracticalUpliftPointLoad = 支座之间的最大隆起载荷
PracticalSecondaryPointLoad = 支座之间的最大横向弯曲载荷
PracticalSupportPointLoad = 支持的最大负载
PracticalUpliftSupportPointLoad = 支撑上的最大提升载荷
上导梁可以有很多件，但整个上导梁必须是均匀的。请参考右图。
过梁/门窗过梁
PracticalPointLoad = 过梁/门窗过梁上的最大负载（门窗过梁上所有荷载的总和）
PracticalUpliftPointLoad = 过梁/门窗过梁上的最大上弯荷载（门窗过梁上所有荷载的总和）
立柱/立柱组合
PracticalAxialLoad = 立柱/立柱组合上的最大载荷
Vertex墙体力学计算步骤

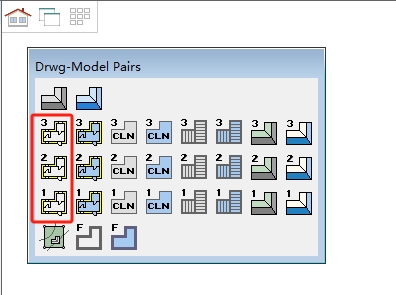

切换到 2D 墙体模型对。

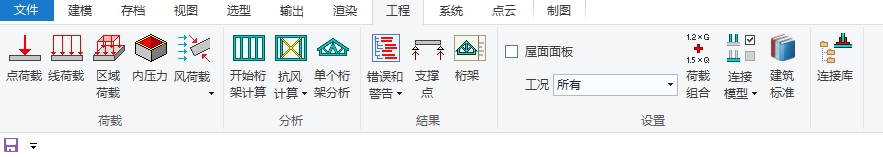

在工程菜单下选择开始桁架计算。

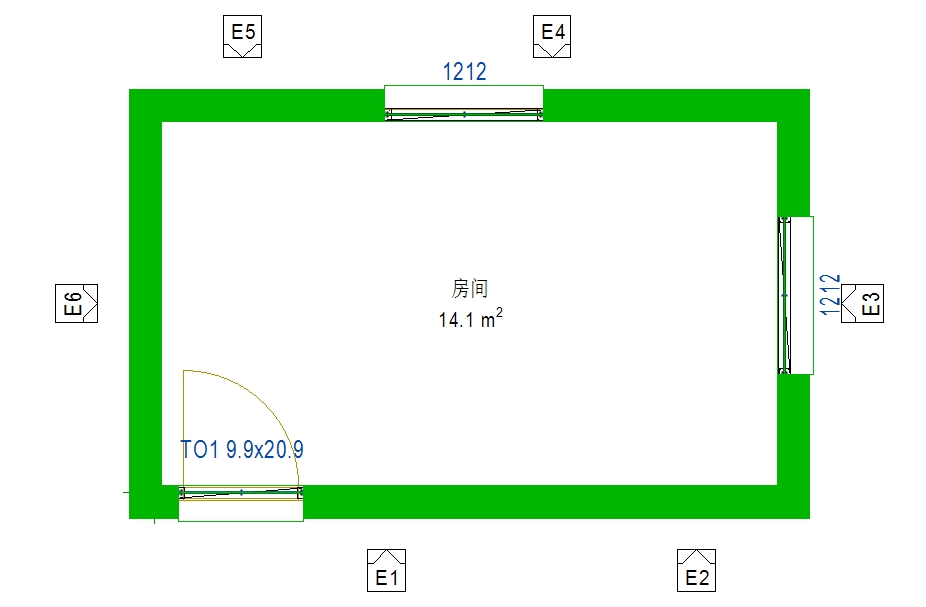

在软件左下角，系统会提示用户选择要设计的对象。选择所有需要做承载力分析的墙体。注意只有承重墙才能被选中。

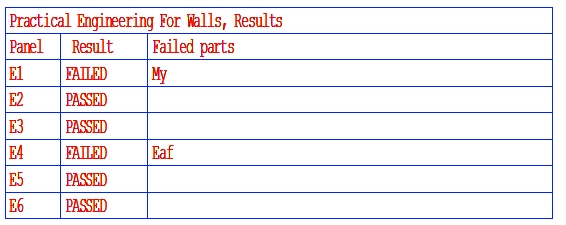

在墙体2D界面中查看计算结果明细表。
结果和输出

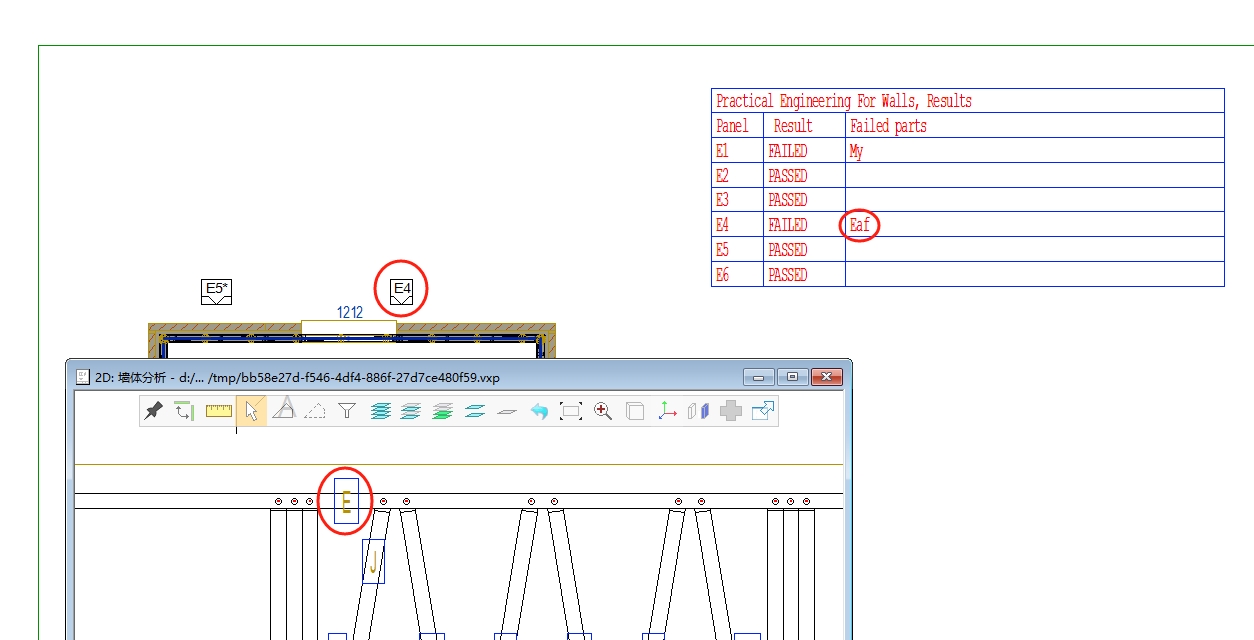

用户可以在计算结果明细表中找到通过和未通过的墙体面板。未通过部件的标签可以在墙体面板图纸中查找到。

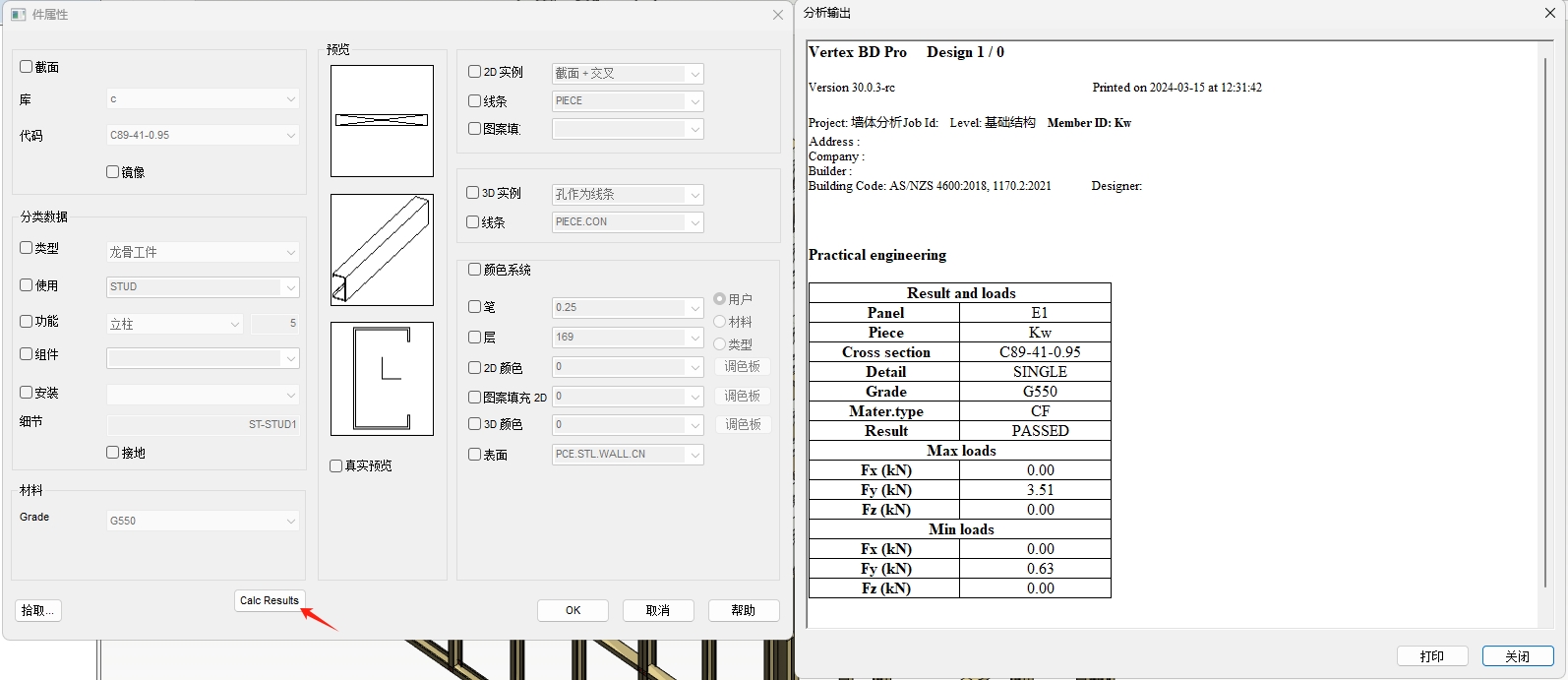

选中部件，在右键菜单中点击属性，再点击calc results即可查看部件计算的详细信息。您可以找到该部件的信息和最大负载。表中的荷载都在考虑范围内。
故障排除
常见错误和警告

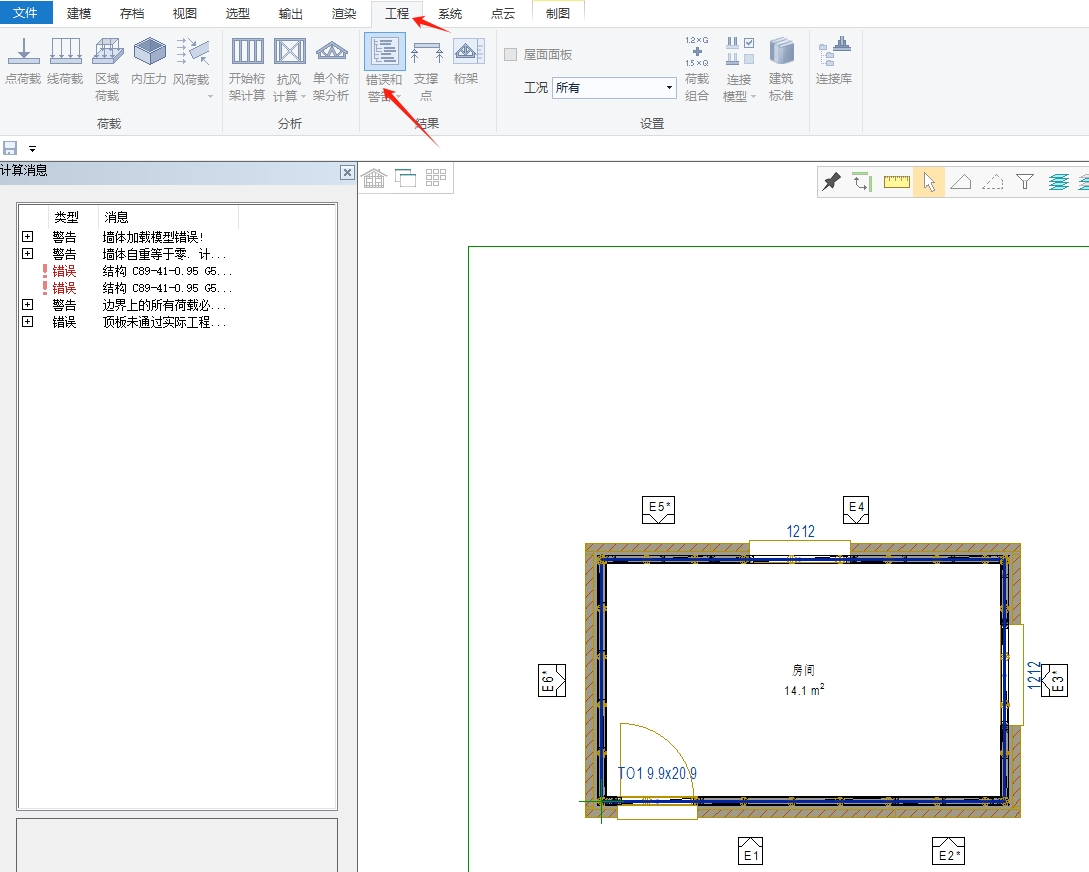

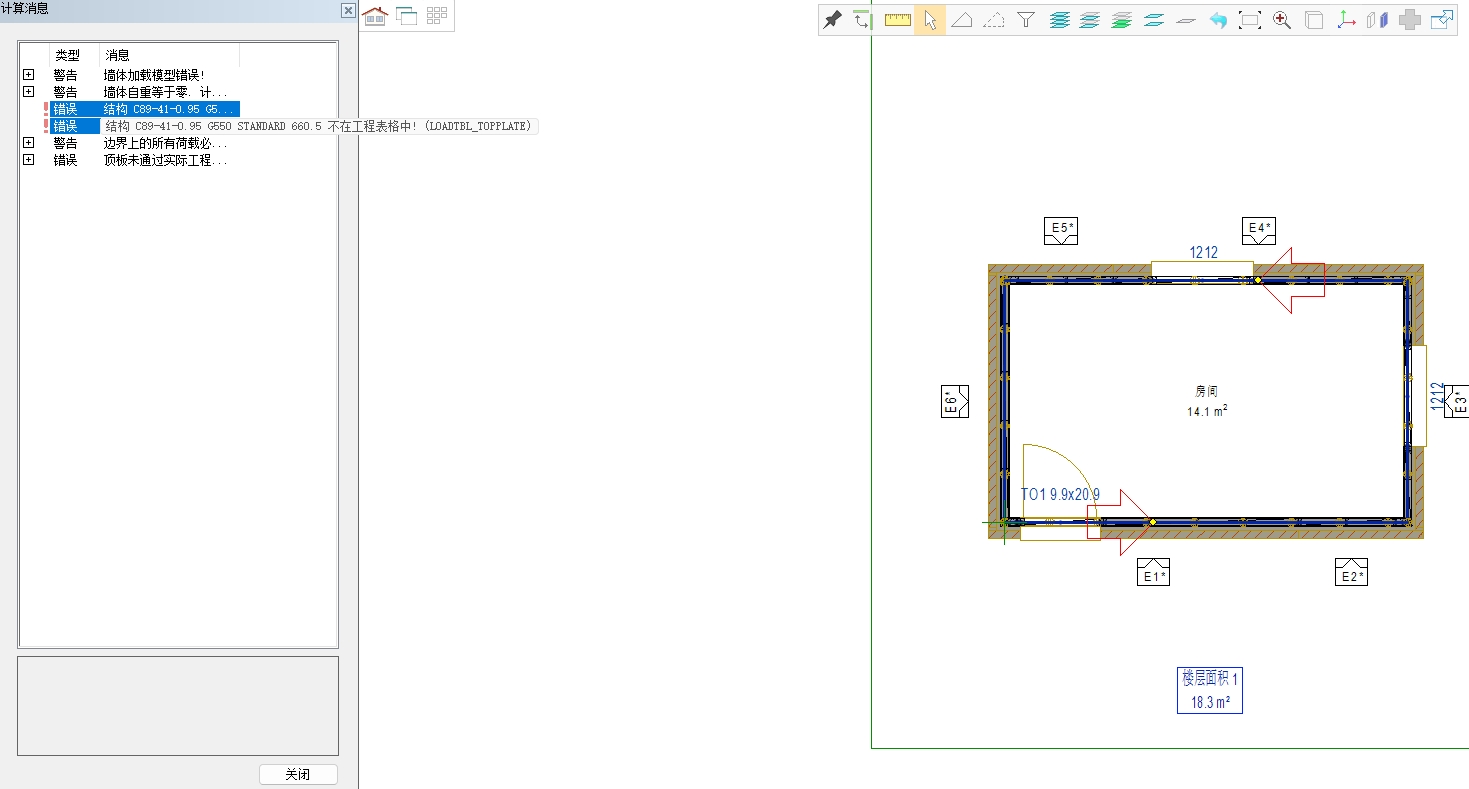

进行墙体受力分析后，可能会出现带有警告和错误的计算消息。后面还可以点击“工程”菜单下的“错误和警告”来打开它。您可以在 2D 和 3D 界面中通过点击错误或者警告来识别部件，从而可以轻松地进行故障排除。在本节中，将介绍一些最常见的警告和错误。
警告：边界上的所有荷载必须通过盖板或件支撑。使用 3D 检查荷载支撑。
- 此警告消息说明系统检测有不支持的荷载。此消息不会影响工程过程。请检查此消息的来源，并确保它不是包含在承载力检查中的荷载。
警告：所选结构不在荷载路径中。不分析结构。在结构下添加支撑或在其顶部添加另一个结构。
- 系统未检测到结构上的任何反作用载荷，并显示此警告消息。此消息不会影响墙体工程的过程。请仔细检查反作用荷载是否正确从桁架传递到墙体。
警告：墙体自重等于零。计算模型不正确。

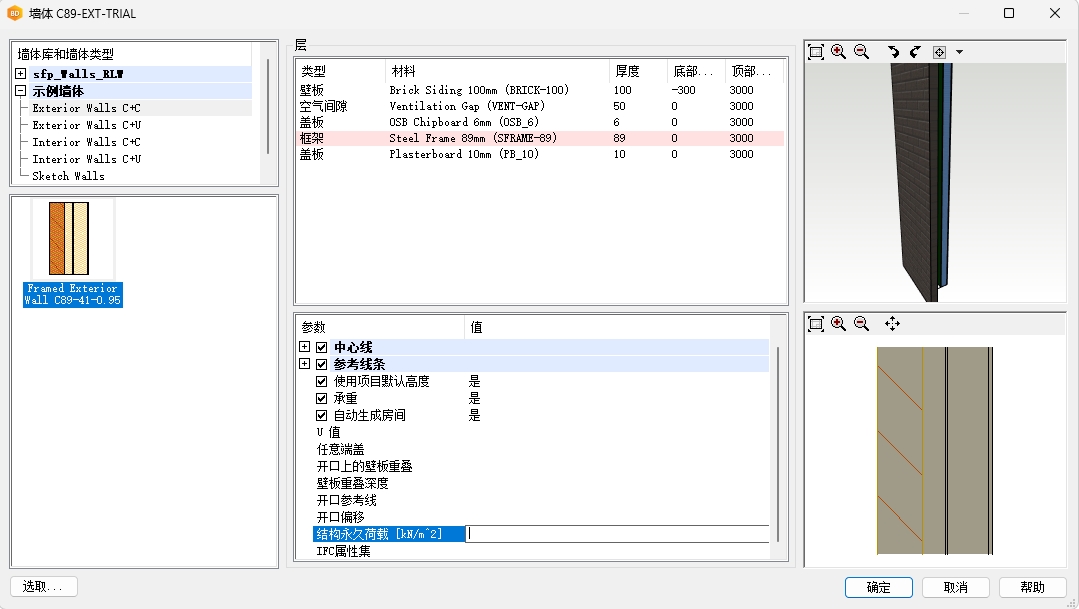

- 墙体的自重在墙体工程中是找不到的。请在墙体属性中输入墙体的自重。
注意
墙体的自重对上导梁没有影响，但门窗过梁会考虑在内。
错误：结构 XXX 不在工程表格中！（加载表名称）
系统无法在荷载表中找到正在设计的结构。请检查负载表并确保有效的容量线到位。
错误：XXX未通过实际工程测试！
带有此错误消息的部件未通过承载力检查。检查结果并且分析失败原因后，再次进行调整和操作墙体受力分析。如果系统在荷载表中找不到对应的结构，则此错误消息也将与上述错误消息一起出现。
