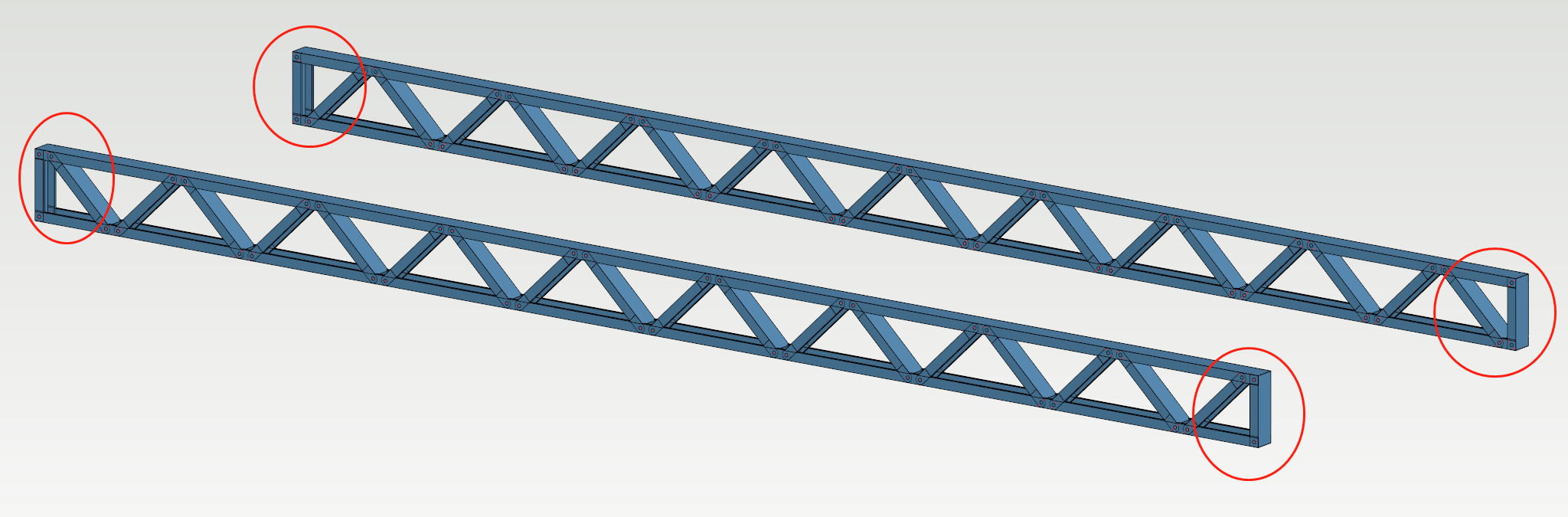

如下图所示,设计楼板桁架时,腹杆的起始位置(从下弦开始还是从上弦开始排布)对受力是否有影响?此问题可以使用Vertex BD的FEA有限元模块建立简化模型进行分析。
定义模型

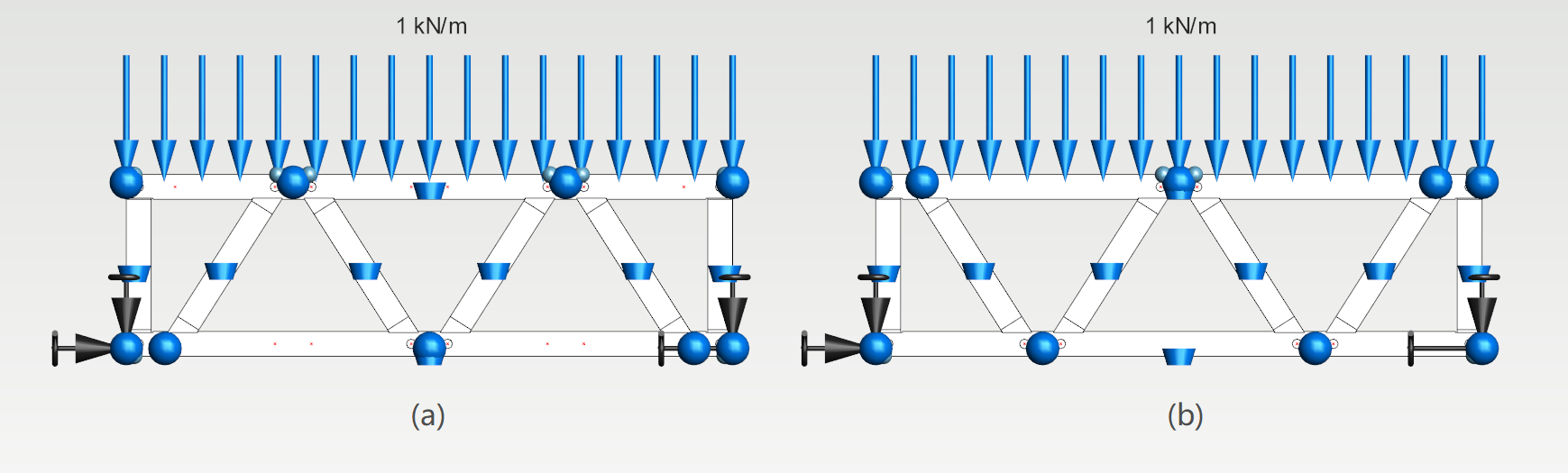

桁架模型简化如下:
跨度1m,高度0.3m;
型材C89-41-0.95,LQ550;
支撑:左侧绕桁架所在平面铰链,右侧沿跨度方向滑动并绕桁架所在平面铰链
荷载为1 kN/m恒载,考虑杆件本身自重
连接公差60mm
图中(a) 腹杆由下弦开始布置;(b) 腹杆由上弦开始布置。
求解结果
-

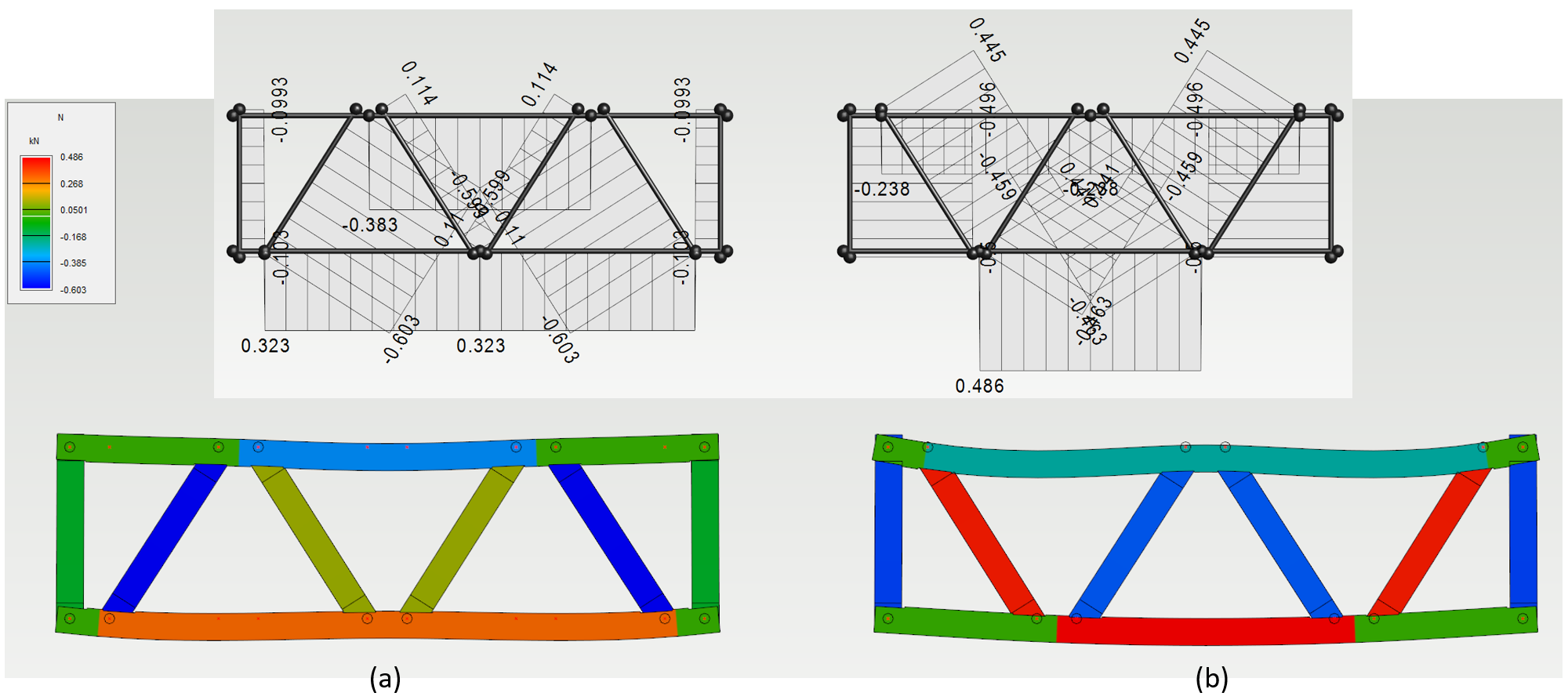

右图显示桁架在此受力情况下的轴向力分布情况。正值为拉力,负值为压力。可见:
-
最大压力分布在(a)中的末端斜腹杆(-0.603 kN),比(b)中的最大受压杆件(末端垂直腹杆-0.5 kN)大21%;
-
(a)中上弦受压最大值为-0.383 kN,比(b)的上弦受压力(-0.238 kN)大61%.
-

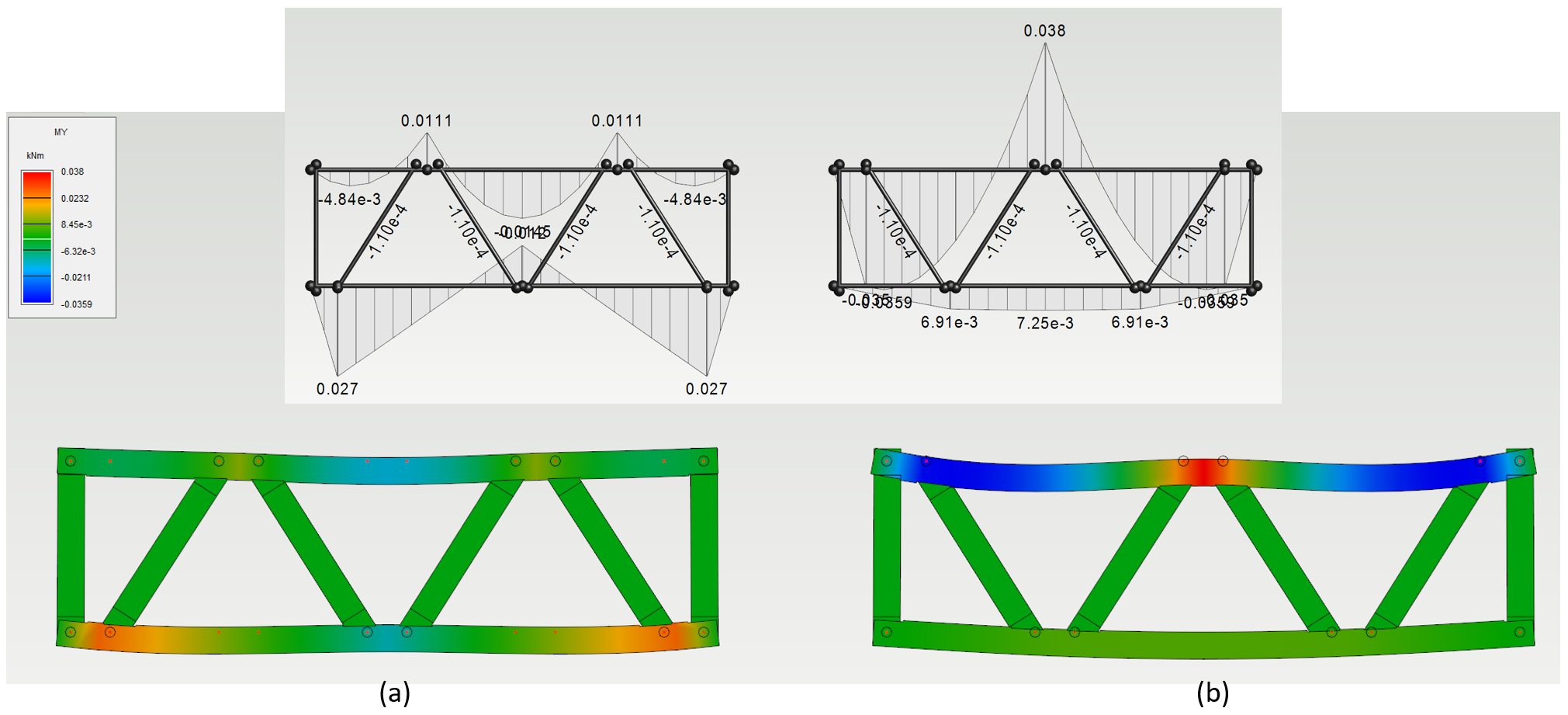

右图显示杆件受弯矩分布图。可见:
-
弯矩只存在于上弦和下弦;
-
最大弯矩分布在(b)上弦中部(0.038 kNm),比(a)的最大弯矩(下弦接近支撑处节点0.027 kNm)大41%.
-

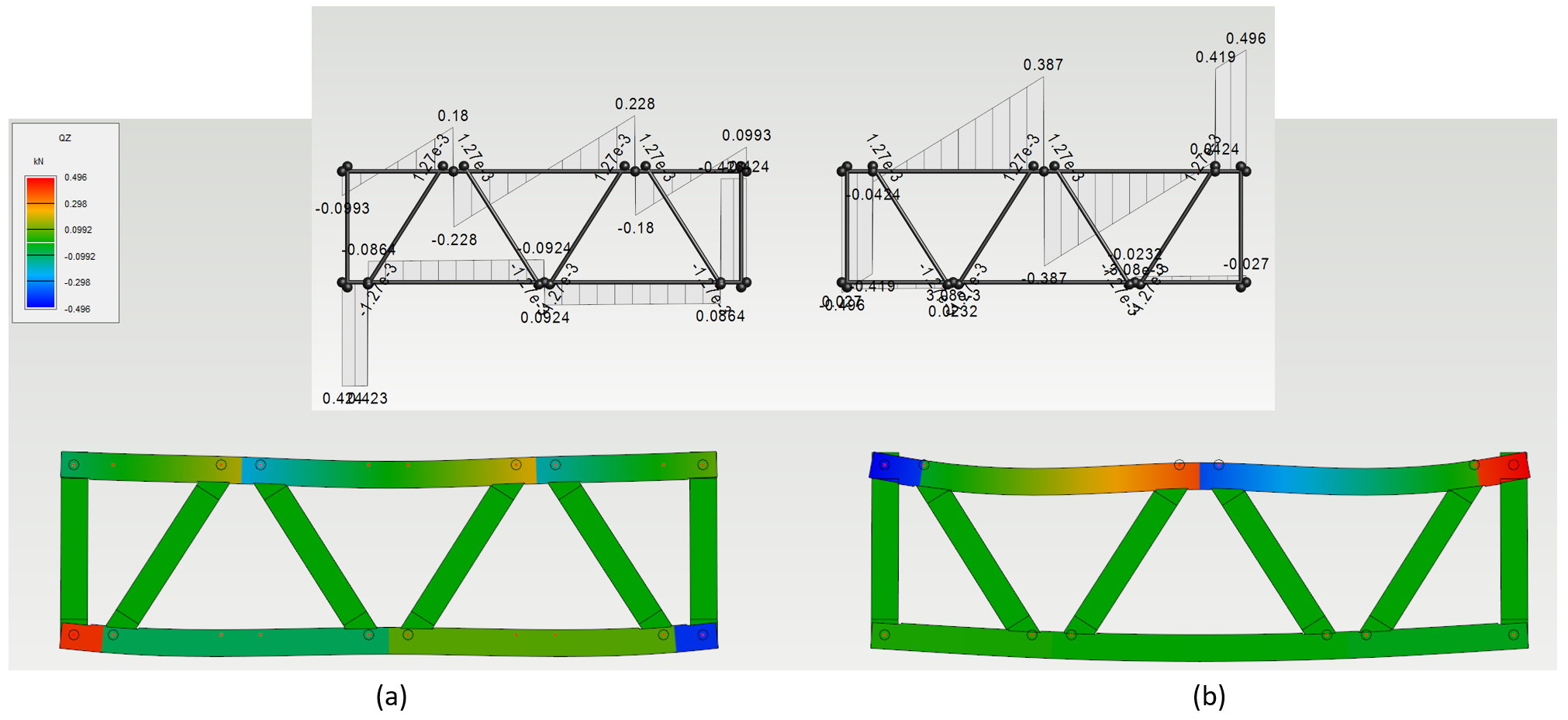

右图显示杆件剪力分布图。可见:
-
两种情况中最大剪力都分布在腹杆起始位置,并且绝对值相似,这是因为模型在这些位置都设定了独立的节点。对于(a)桁架,加大支撑宽度可以解决这种剪切力集中的问题,可是对于(b)桁架则不存在这种解决方案;
-
除去腹杆起始位置的剪力集中,最大剪力发生在(b)桁架上弦中部(0.387 kN),比(a)桁架最大剪力(上弦节点处 0.228 kN)大70%.
-

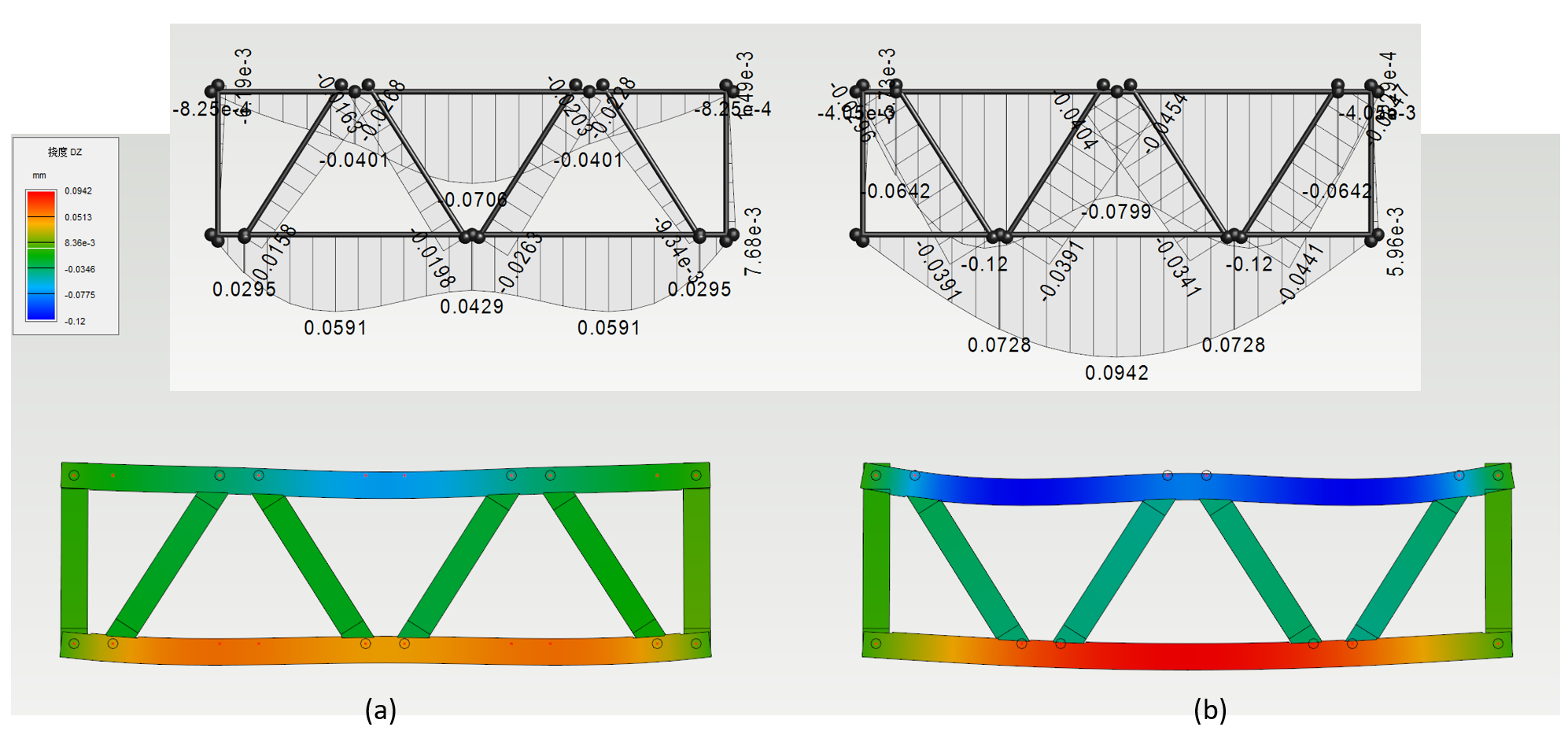

右图显示杆件挠度分布图。可见:
-
最大挠度分布在(b)下弦中部(0.0942 mm),比(a)的最大挠度(上弦中部 0.0706 mm)大33%.
分析总结
|
(a) 腹杆从下弦开始布置 |
(b) 腹杆从上弦开始布置 |
|---|---|
|
41%更小的弯矩 |
21%更小的轴向压力 |
|
70%更小的剪切力 |
|
|
33%更小的挠度 |
|
此分析仅供学术参考,对于实际工程的受力分析,请使用该模型进行单独分析。
