3 抗震计算
理论说明
由于轻钢民用建筑的尺寸限制和杆件重量小，地震通常对其影响比一般建筑小，但在一些地震多发地区，设计轻钢房屋时仍应该验算地震的作用。GB50011-2010 中1.0.2 指出，对于抗震设防烈度为6度及以上地区的建筑，必须进行抗震计算。
根据GB50011-2010 中5.1.2规定，对于高度不超过40m，以剪切变形为主且质量和刚度沿高度分布比较均匀的结构，以及近似于单质点体系的结构，可采用底部剪力法进行抗震作用。
操作指南

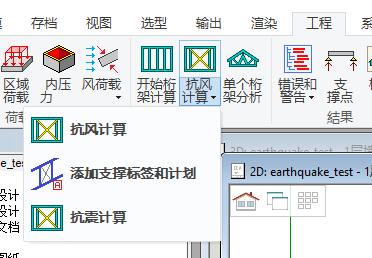

抗震计算位于工程菜单栏的抗风计算下拉菜单中。

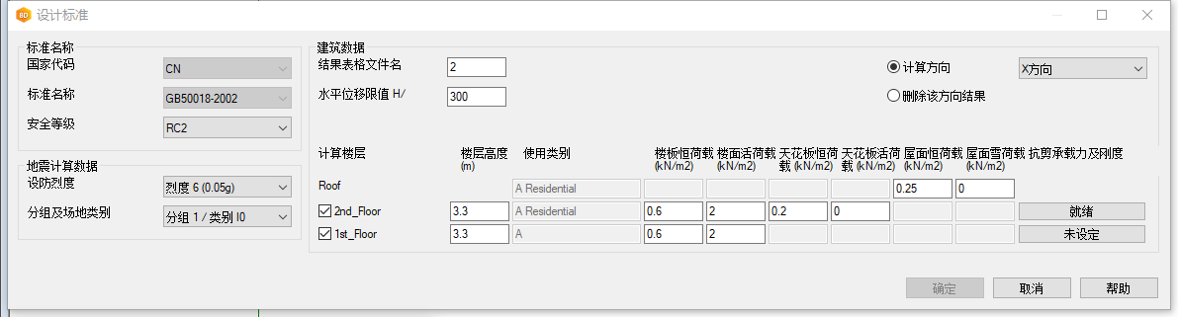

Vertex BD中，只有水平地震力参与计算。地震力大小按照右图所示的计算标准窗口的数据决定。
根据建筑所在位置以及场地类型，用户需检查并正确填写地震计算数据。
结果表格文件名用于计算结果的Excel表格名称，可随意填写。水平位移限值可以参考JGJ227-2011中的4.4.4填写。
地震力的大小也与建筑重量以及所受荷载有关。在Vertex BD的抗震计算中，系统会自动根据桁架计算时所施加的荷载填写相应的默认荷载值。
系统会按照GB50011-2011的相关规定根据用户填写的这些数据计算地震荷载。
注意
计算时，系统会在模型中搜索相关建筑结构并列出其默认荷载。若模型中不存在某结构，其相应荷载窗口则为灰色。例如右图所示，一层天花板荷载无法输入，这是因为模型的一层天花板模型对为空。

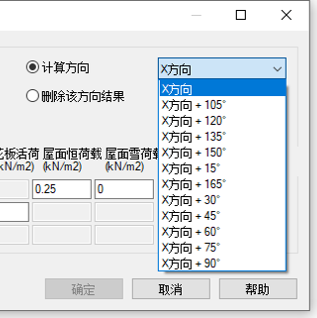

对于方形建筑，系统可以对两个主轴方向的抗剪墙分别进行抗震计算。对有斜交抗侧力构件的结构，当相交角度大于15°时，用户也可以选中这些构件的水平地震作用。用户可以在右图所示的设计标准窗口选择计算方向。
注意
用户需要分别对模型各主方向进行抗震计算。输出结果中统计的结果包含先前进行计算过的所有主方向抗震计算结果。若希望移除某主方向的抗震计算结果，请使用设计标准窗口中的“删除该该方向结果”。

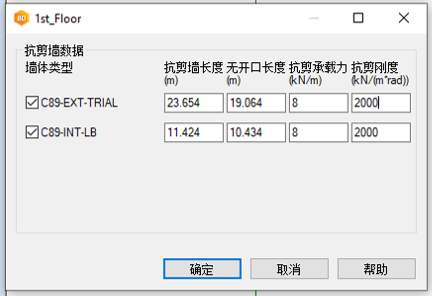

在设计标准窗口中点击相应楼层的“未设定”按钮则进入抗剪承载力设定窗口。对于抗震计算，用户需要手动输入抗剪墙单位长度抗剪承载力，系统根据抗剪墙的长度计算总水平承载力。如使用结构板进行抗剪，用户可以按照JGJ227-2011中的表5.2.4和表8.2.4取值。例如，对于LQ550的立柱材料，如果使用波纹钢板作为抗剪结构板，那么抗剪承载力和刚度则分别为8 kN/m和2000 kN/(mrad).
系统自动根据建筑模型给出抗剪墙长度。若抗剪墙中存在开口，则系统也会计算出除去开口的有效抗剪墙长度。系统默认建筑墙体全部为抗剪墙，若有部分墙体为非抗剪墙，用户需要自行检查并输入实际抗剪墙的长度。
抗剪承载力设定完毕后，设计标准窗口中的“未设定”会变成“就绪”，意味着用户可以进行抗震计算。
注意
若计算窗口中仍然存在“未设定”按钮，“确定”按钮则为灰色，无法进行下一步计算。请正确设定抗震承载力。

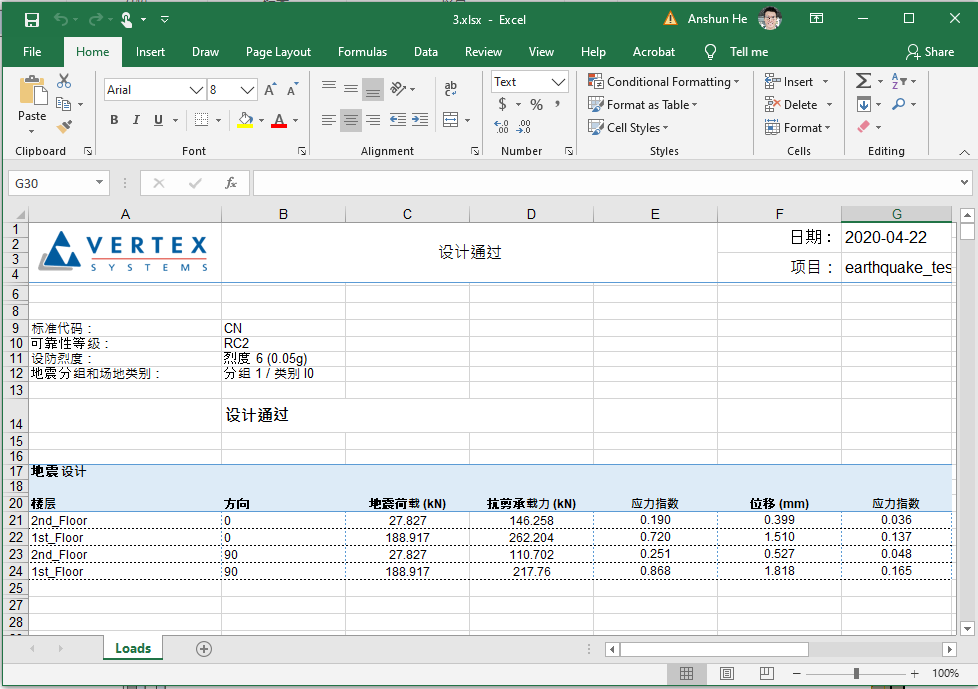

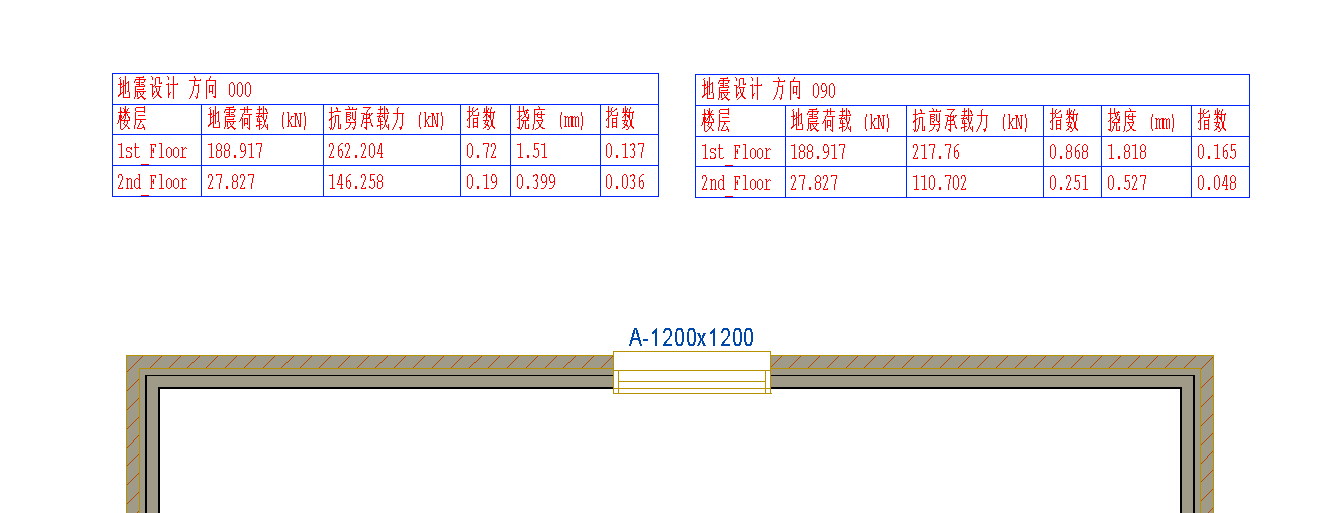

计算完成后，用户可以在平面视图中插入计算结构表。表格中显示了地震荷载，总抗剪承载力，挠度，以及指数。若指数小于1，则说明抗震计算通过，否则不通过 。Vertex BD也会输出如右图所示的Excel计算结果表格，统计计算结果。用户可以在项目文档浏览器的报告分支下找到这些Excel计算结果
