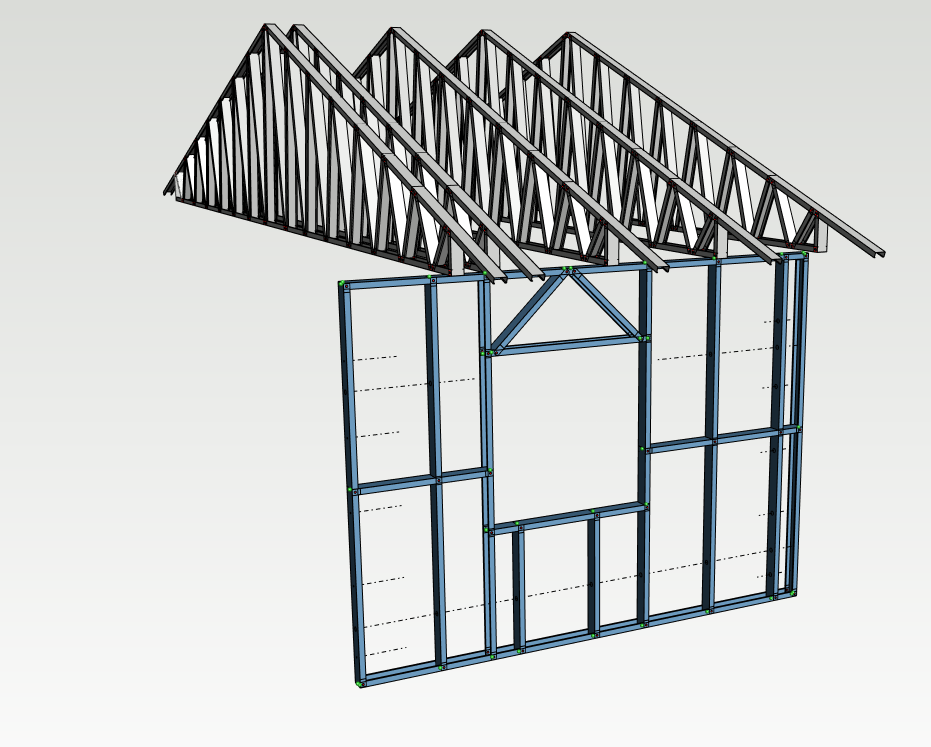

5） 风荷载和桁架对墙体面板的荷载分析

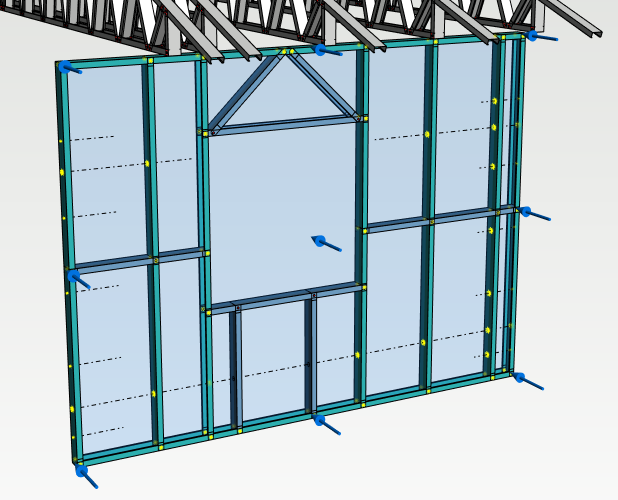

创建区域荷载

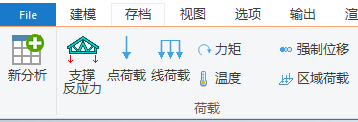

在荷载菜单中选择区域荷载。

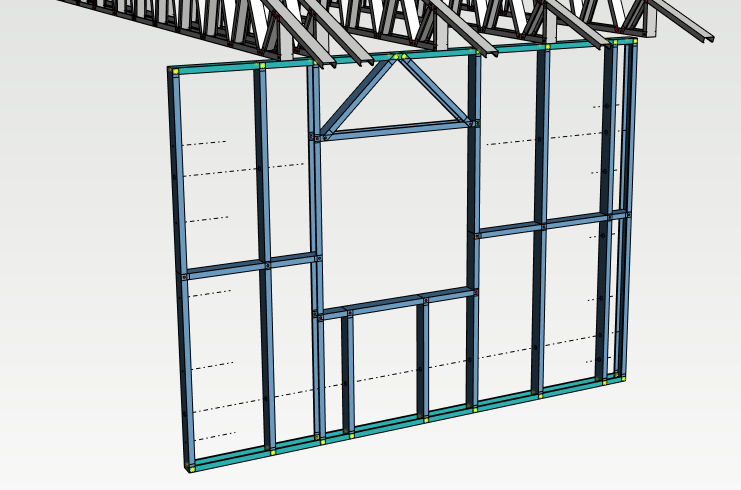

选择区域荷载的边界杆件。在此案例中可选中墙体的顶导梁和底导梁。区域荷载会作用在边界杆件之间。
定义区域荷载

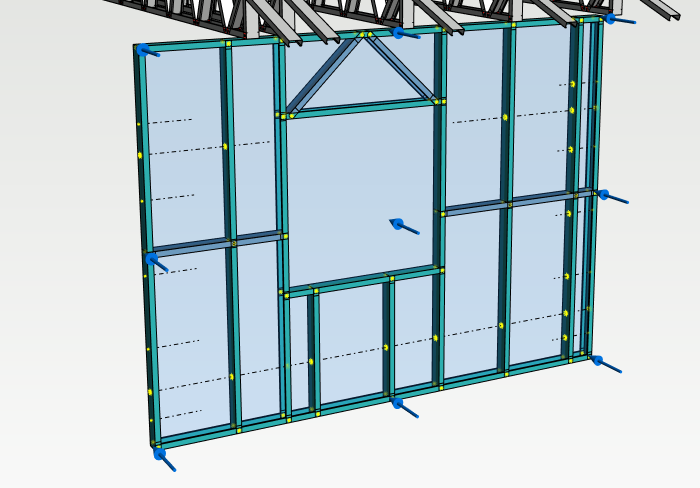

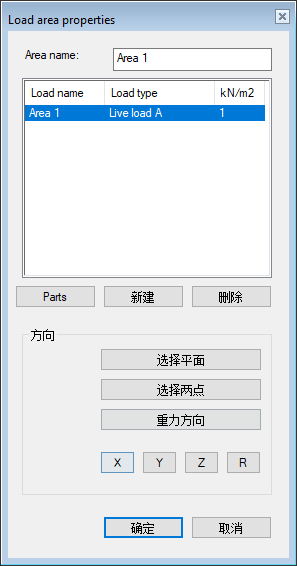

创建区域荷载后可以对区域荷载进行定义。用户可以对一个区域同时设立多个荷载。
Vertex会从分析中挑选主要部件并把荷载分布在它们上面。用户也可以使用Parts命令自行定义受力杆件。在此案例中假设荷载是由立柱承受的。

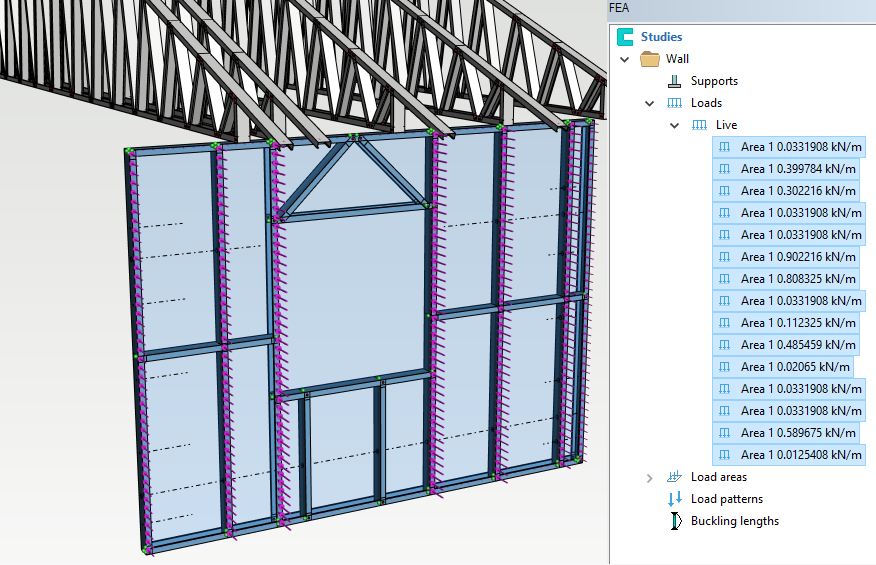

区域荷载会被转换成线荷载并在FEA分析中以线荷载进行计算。

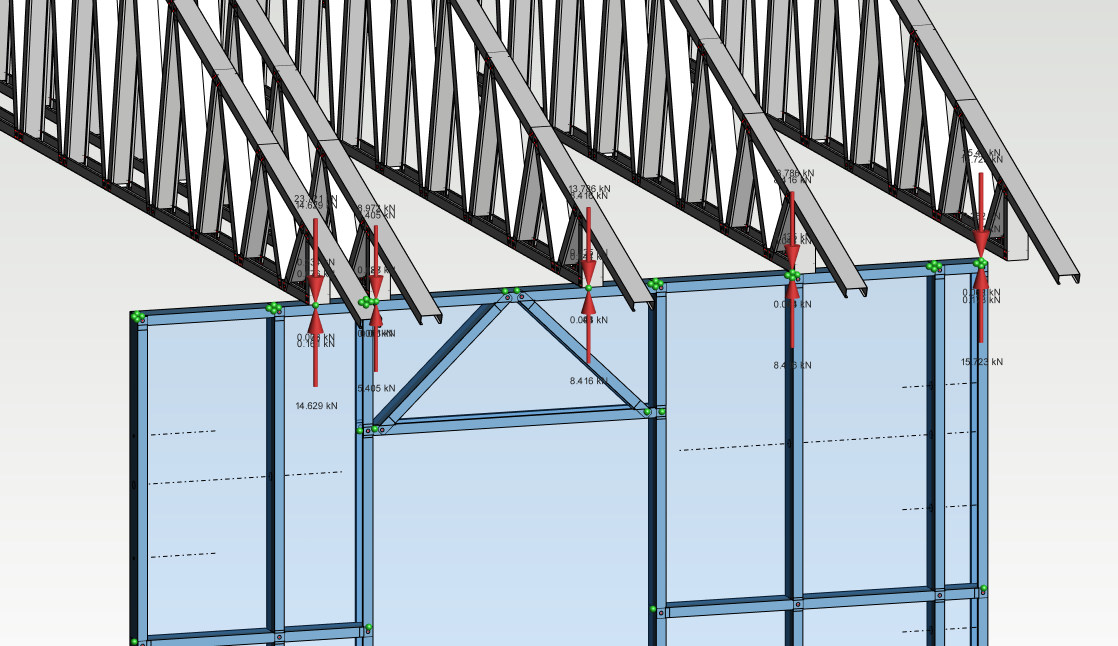

在FEA中加入桁架支撑反应力

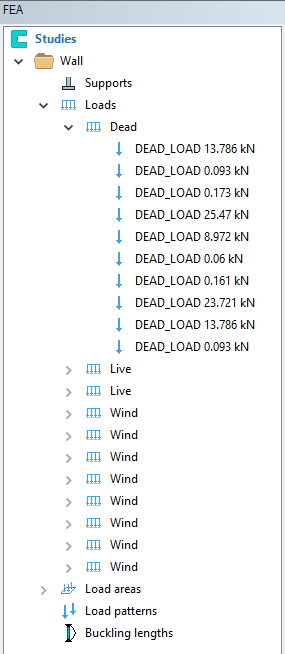

用户可以使用荷载菜单中的支撑反应力功能加入各种类型的桁架支撑反应力。
