1) 墙体面板


创建新分析

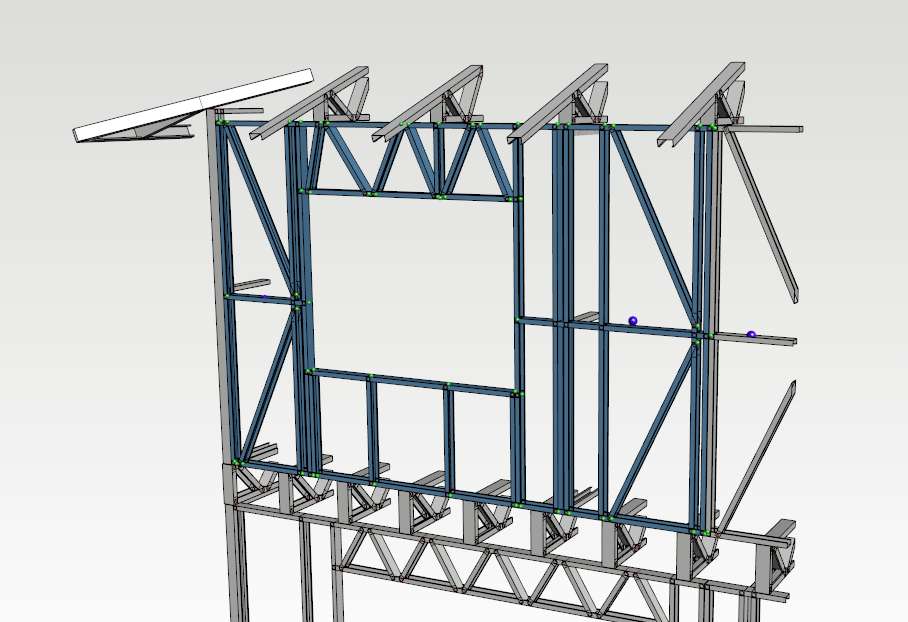

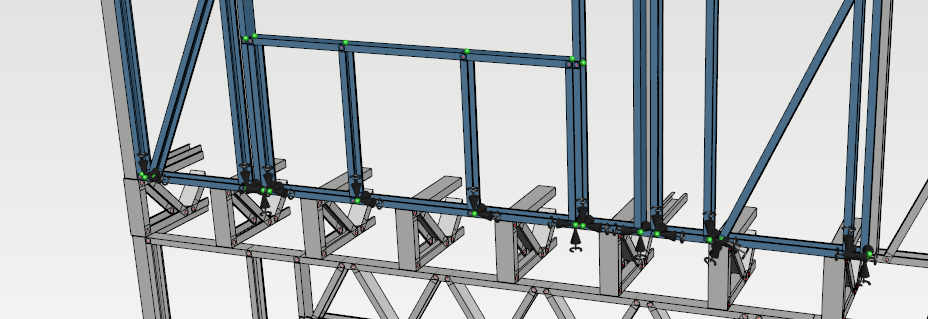

选中墙体面板中所有杆件,并且创建一个新的FEA分析。




连接节点

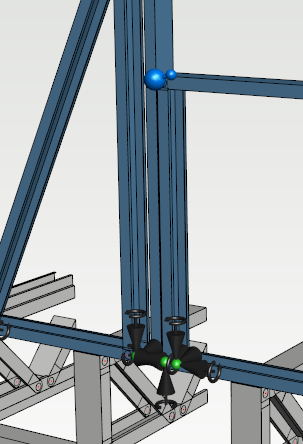

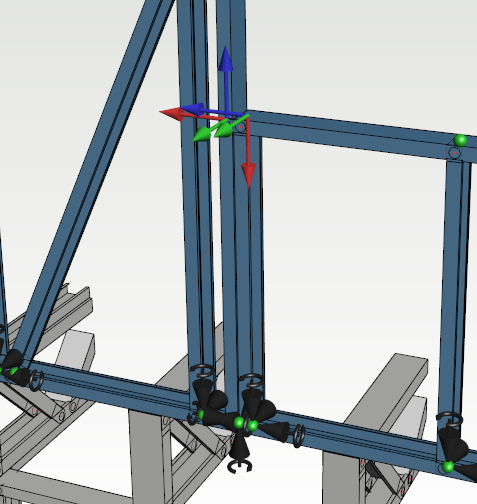

相邻近的杆件可以使用“连接”命令连接在一起。选中的第一个节点是主节点,第二个选中的节点是从节点。主节点显示为模型中较大的蓝色球体。在此案例中,位于开口旁边的两根平行立柱连接在一起。

image2017-4-27_12-20-42.png image2017-11-16_10-22-54.png image2017-4-27_12-21-37.png

创建支撑

当分析不考虑底导梁的弯曲,立柱底部的节点的位移自由度应被限制。注意从节点不能创建支撑。


选择所有节点并限制自由度。

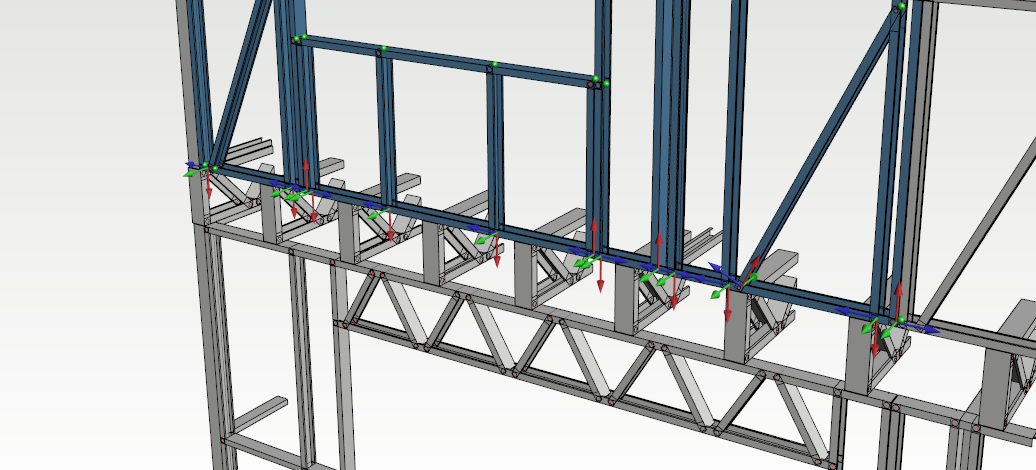

锁定的自由度在模型中显示。


添加点荷载


选择需要施加点荷载的节点。

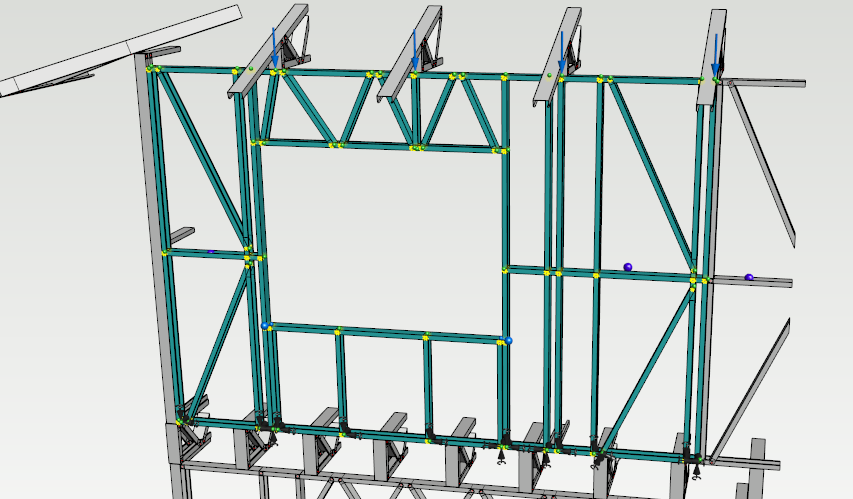

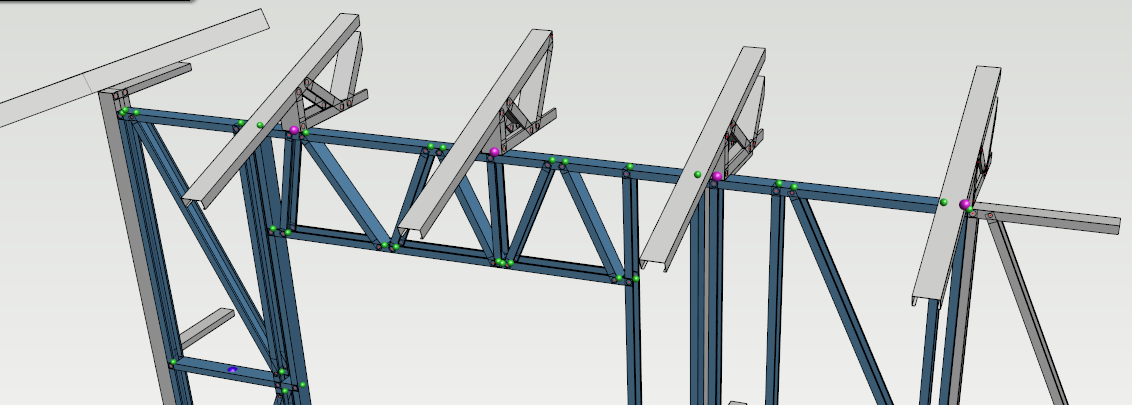

在此案例中从桁架传到墙体面板的荷载以点荷载的形式添加。点荷载大小可以在桁架设计图表中查得。

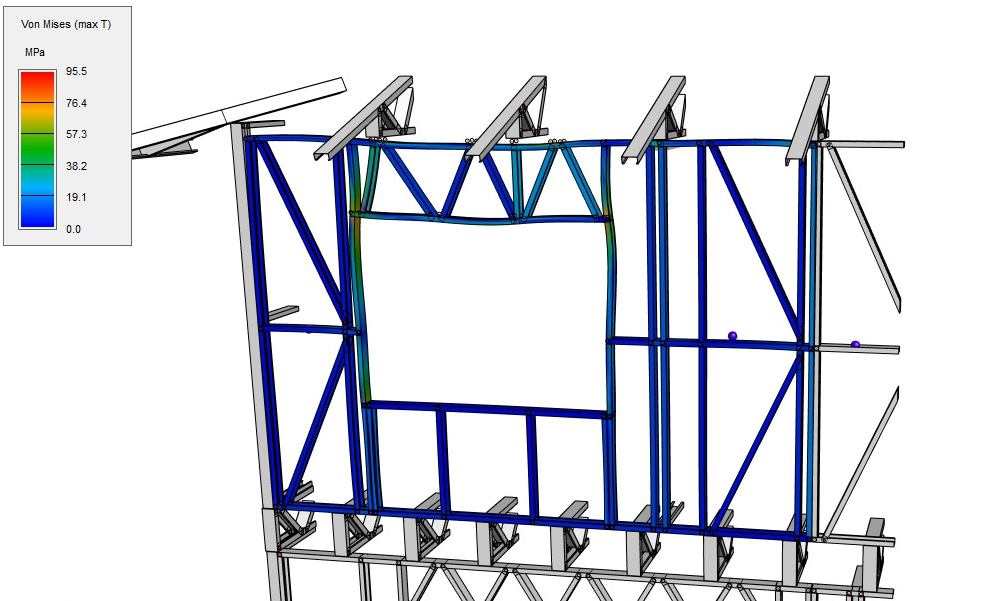

检查结果

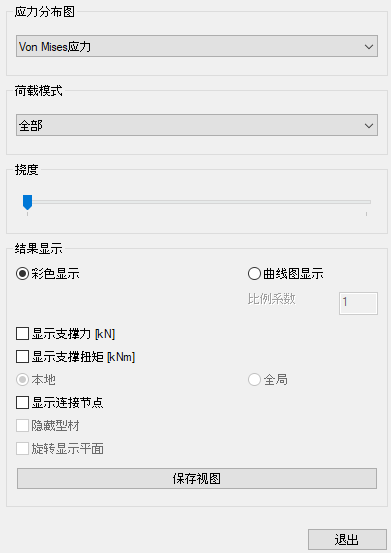

在工具栏中选择求解。

image2017-11-16_11-16-46.png image2017-4-27_12-35-49.png

检查承载力

运行承载力检查前需要建立荷载模式,设定屈曲长度。
