2) 横梁

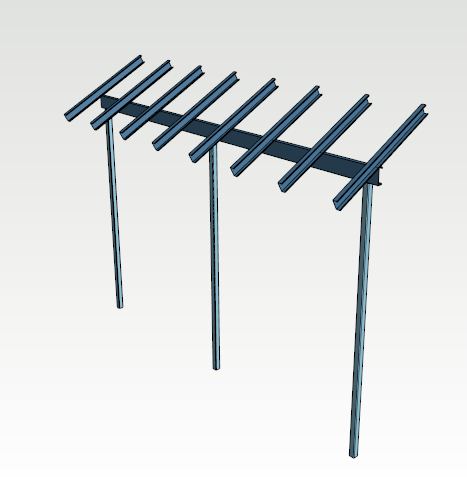

这个例子展示如何使用Vertex的FEA功能设计一根简单的CFS梁。FEA功能也可以用于设计柱及椽,但本例子中并未赘述。

请先参照 FEA 手册 对该功能进行进一步了解。



创建新的研究对象

在快捷菜单中选择FEA >  fem_state_1.png  对量和框架FEA 打开FEA状态。

在快捷菜单中选择新分析,并且选择梁杆件。


在对话框中填写分析信息。



添加节点

荷载和支撑都连接到杆件的节点上。当杆件在FEA分析中被选中时,在它的两端都会有节点。如果在杆件除了两端的其他地方施加荷载或者创建支撑,可以在杆件上添加新的节点。

首先选择梁杆件然后在菜单栏中选择插入节点。


在插入模式中,您可以选择任意位置,新的节点会设立在该位置在杆件上的投影位置。

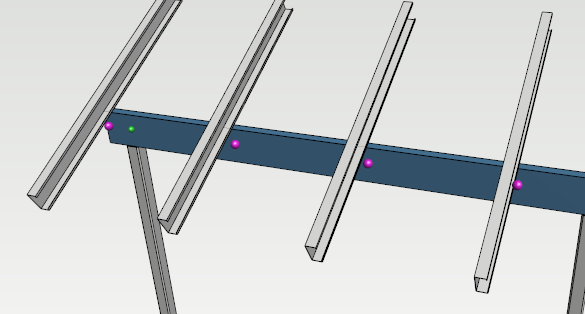

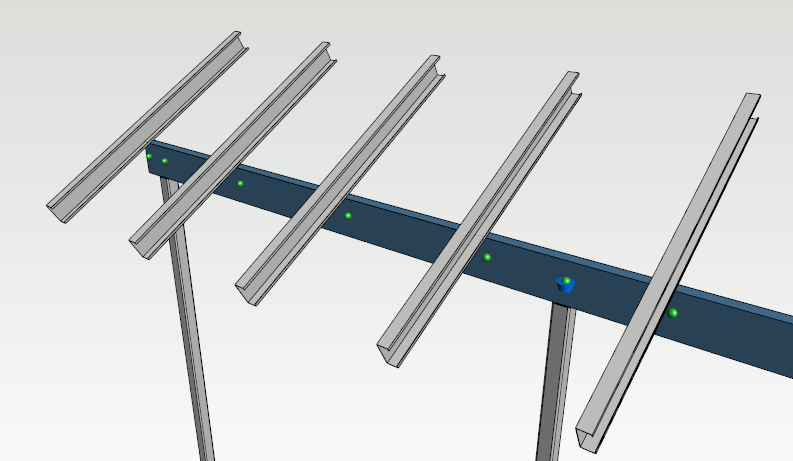

在这个例子中,上方的椽会在梁上施加力,梁由下方的杆件提供支撑,在这些位置都添加了节点。



添加荷载

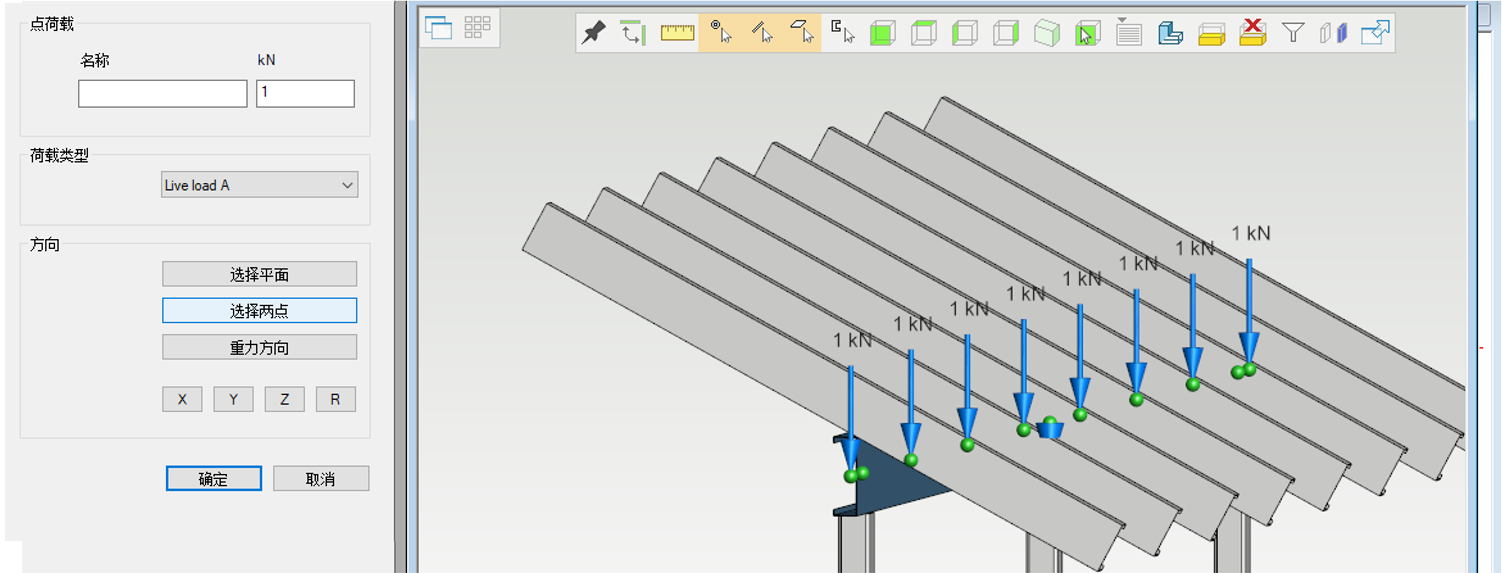

在菜单栏中选择点荷载。


使用Ctrl键选择所有椽节点并且点击键盘上的V键确认。





添加支撑

选中第一个立柱处的节点并在菜单栏中选择支撑条件。支撑条件定义为六个自由度,三个为位移以及三个旋转。预设支撑中保存有一些常用情况。

第一个节点的支撑条件。


在理想状况下,第一个节点承接所有的水平荷载。


对于最后两个节点的支撑条件。



对于节点自由度的限制在3d模型中,黑色圆锥表示位移,圆圈代表旋转。


求解分析应力

在菜单栏中选择求解。

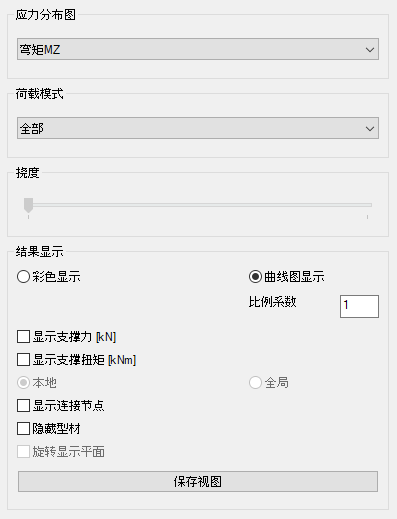

求解界面可以显示多种应力示意图。示意图可以以彩色或者曲线图的形式表示。

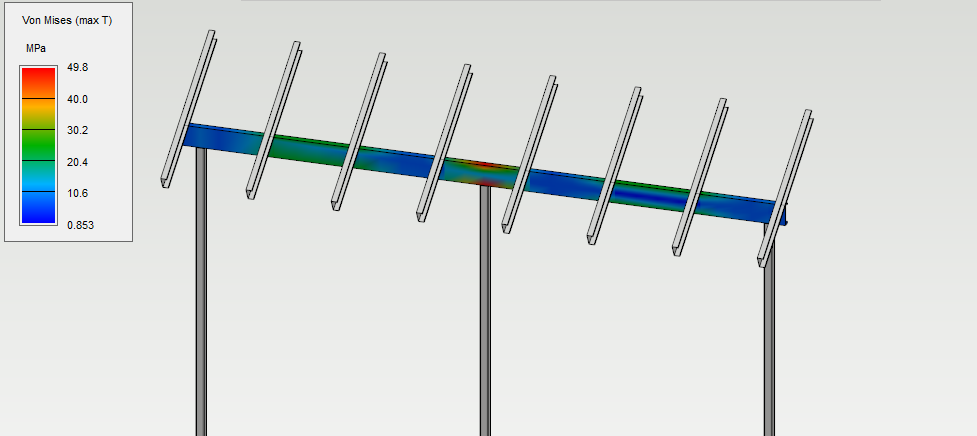

Von Mises 等效应力

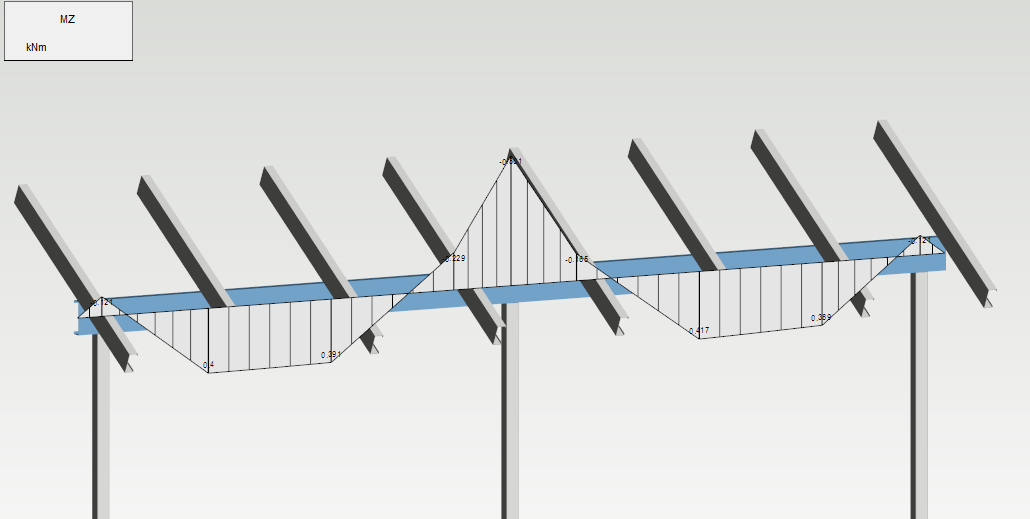

弯矩图


检查承载力

运行承载力检查前需要建立荷载模式,设定屈曲长度。
