6) 窗户过梁

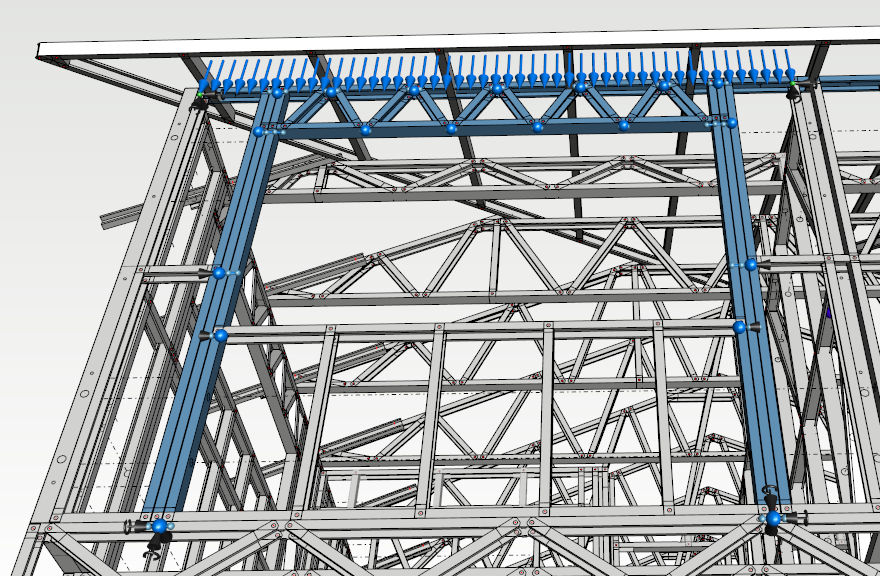

此例子展示如何定义在墙体面板的窗户过梁上的应力。墙体的顶导梁承受4 kN/m线荷载。

在此分析中,我们考虑构件自重。所有连接建立在连接处。



创建新分析

  1. 在快捷菜单中打开梁和框架FEA功能 FEA >
     梁和框架FEA


  2. 点击墙体面板的构件并在菜单栏中点击
    新分析创建新分析。


  3. 填写分析信息。


  4. 默认下,分析中的每根构件构成一根FEM梁元素,两端各包含一个节点。所有构件都在接合处连接,并且它们可以绕Y轴自由旋转。

连接节点

  1. 在分析树中所选分析下的快捷菜单中点击Select parts选择分析中的所有构件。


  2. 点击快捷选项中的

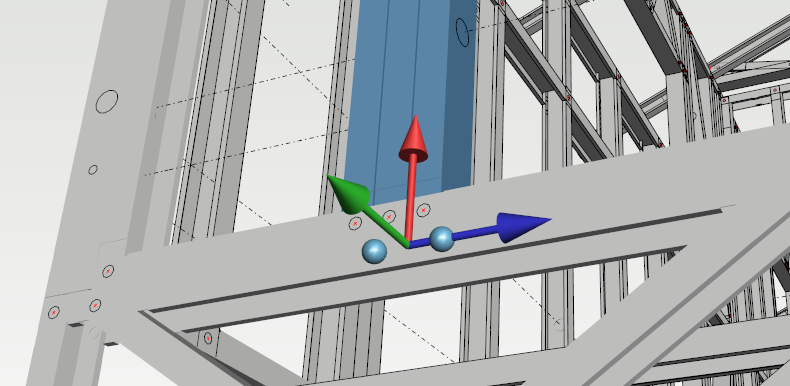

    连接按钮连接已选构件的节点。选择自动工差和
     绕横向Y轴铰链为节点间的连接。在此例子中,我们使用主从连接。点击确定

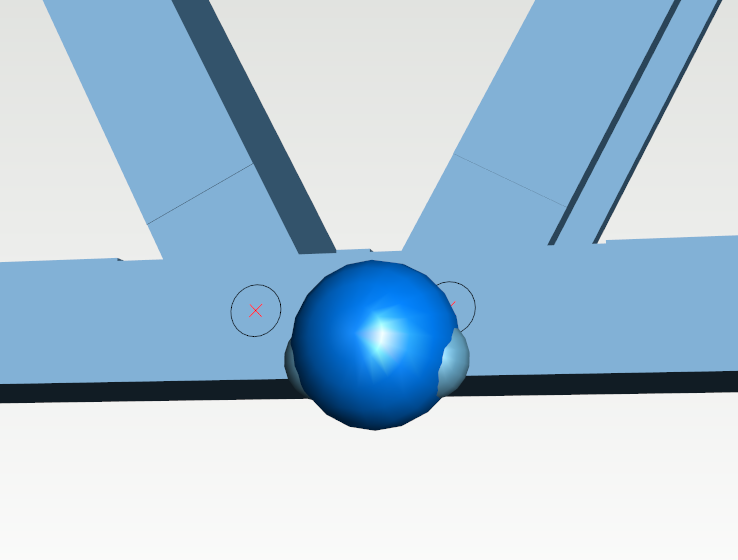

  3. 在此模型中,对角线布置的构件在顶弦和底弦之间布置,所以这些构件的末端节点都非常集中到弦的中性轴上。因此,这些连接可以用主从连接,于是这些节点在FEM分析中可以视为单个节点。


  4. 分析中所有构件现在都连接好了。

设立支撑

  1. 选中被连接的立柱(链接组的主节点)。

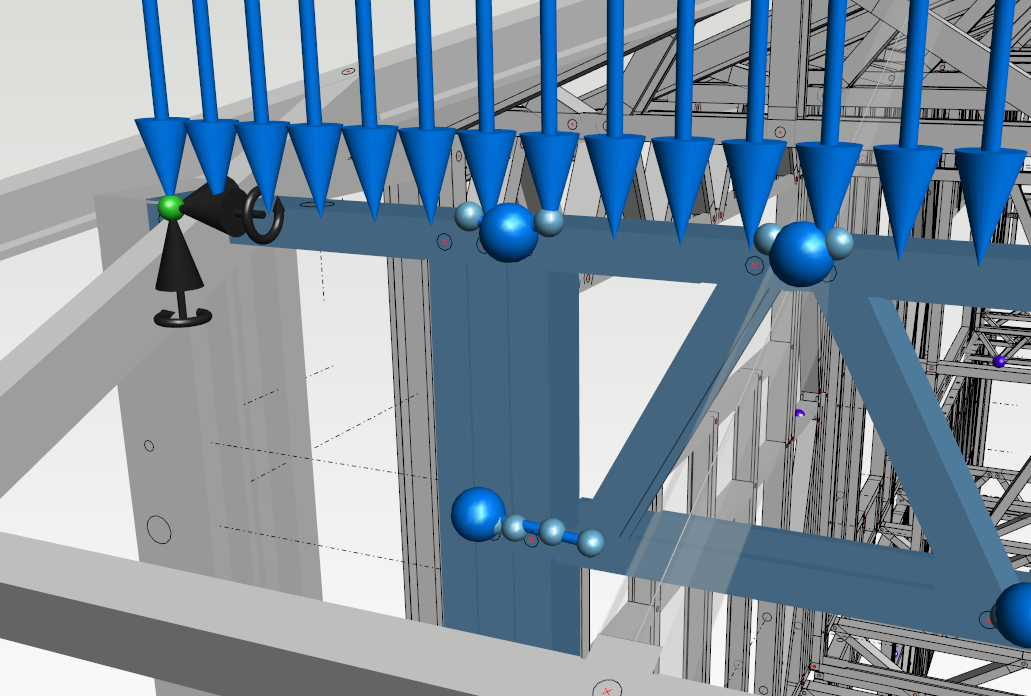

  2. 在快捷选项中点击铰链 >
     绕Y轴
    设立已选节点的支撑。


  3. 对其他立柱重复次过程。例如,过梁左右两侧的支撑是相同的。

设定荷载

  1. 在选项栏中点选

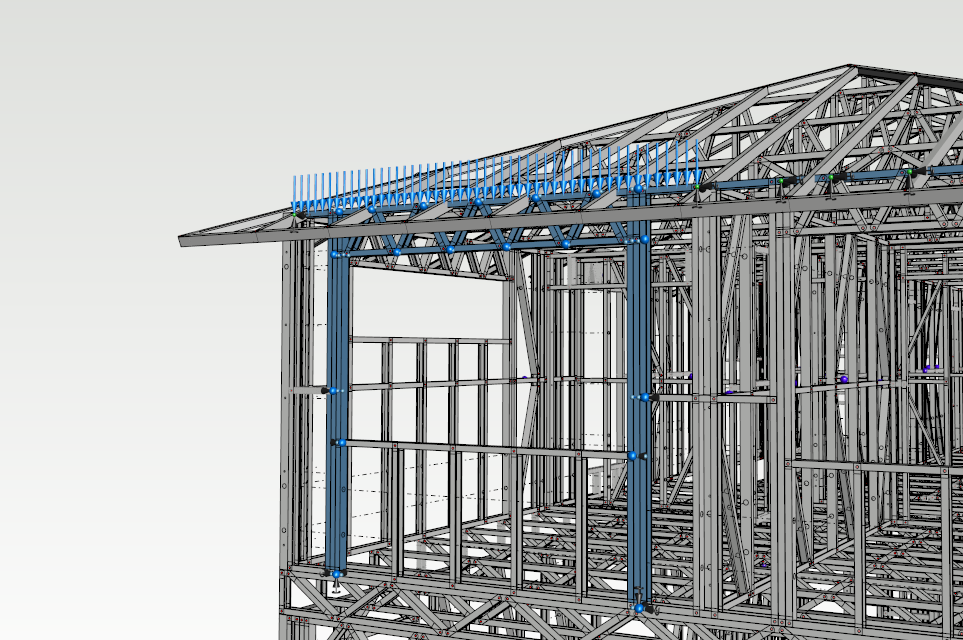

    线荷载开始在墙体的定导梁上添加线荷载。线荷载设立在两个用户定义的节点中间。

求解分析

  1. 在菜单栏中点选
    求解

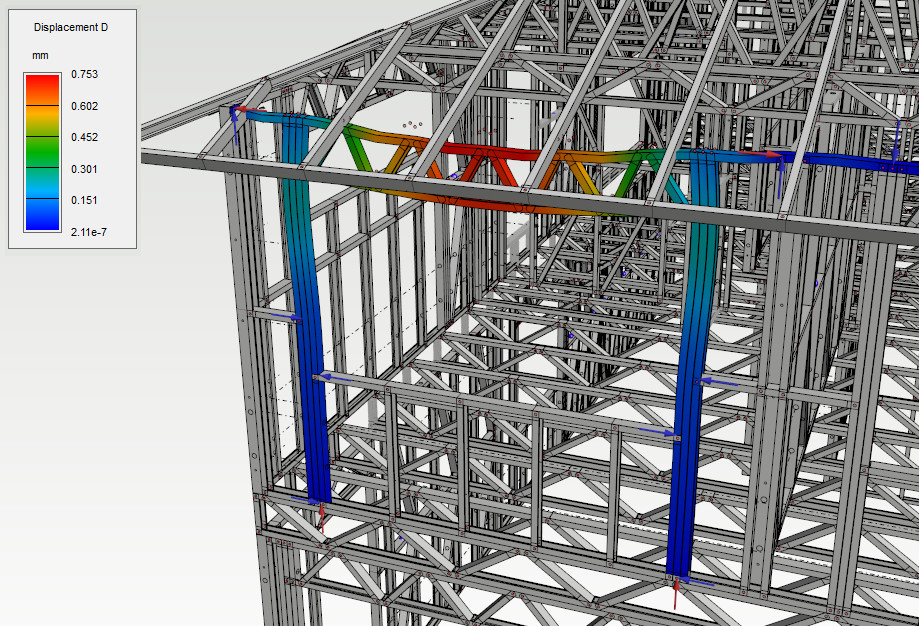

  2. 把应力图改到挠度。勾选显示支撑力

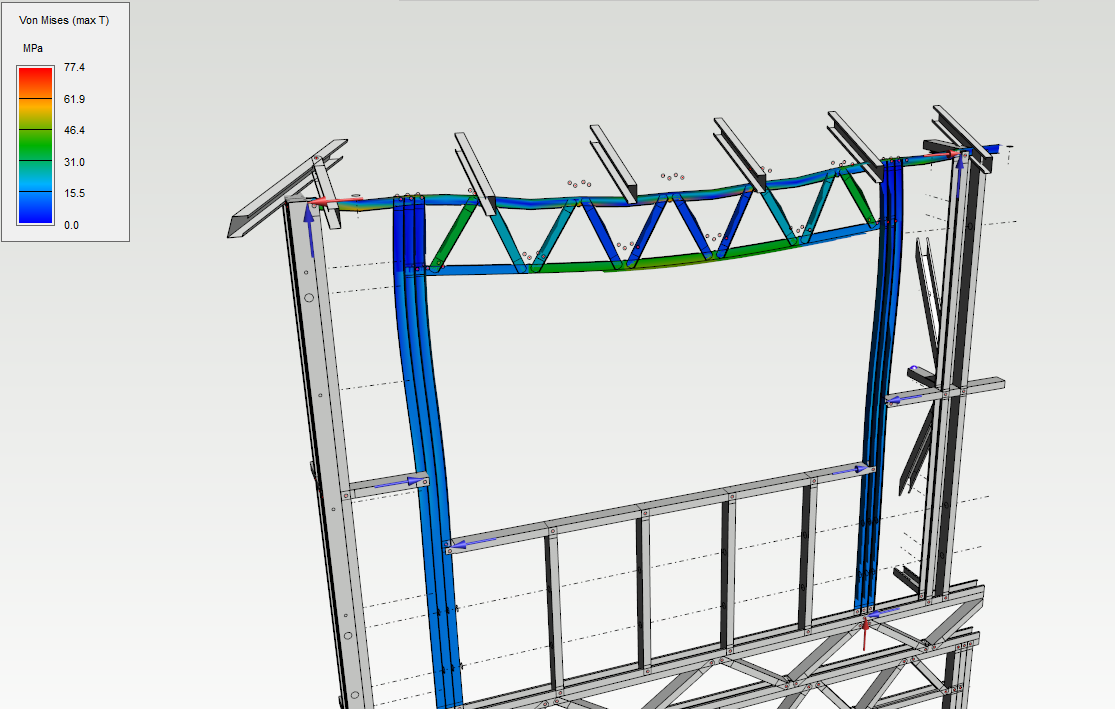

  3. 把应力图改到Von Mises应力。如有需要,设定3D限制。

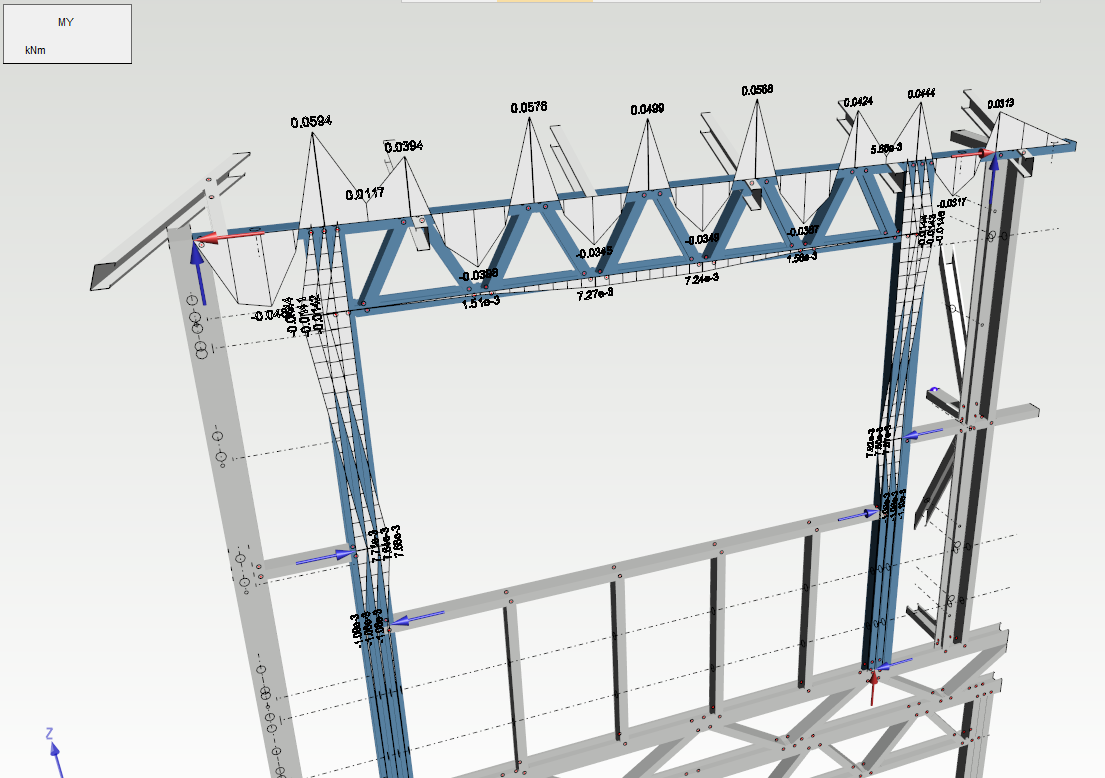

  4. 把应力图改到弯矩MY。把结果显示设定为曲线图显示
