4) 横向荷载计算
综述
横向荷载按照杆件的点荷载,支撑点以及承载力计算得出。双导梁可以以多种方式模拟到FEA模型当中,但用户应注意使用正确的施加荷载的方式,否则承载力计算会出现误差。
如果地板托梁和横梁之间创建了连接,那么虽然FEA模型仍然能正确求解,但双导梁的承载力检查结果则会有误差。正确模拟双导梁,应该先检查地板托梁的支撑反应力,然后添加相应荷载到双导梁上。如果有两根一样的梁背靠背布置,那么支撑反应力需要平均分配到两根梁上。
支撑反应力

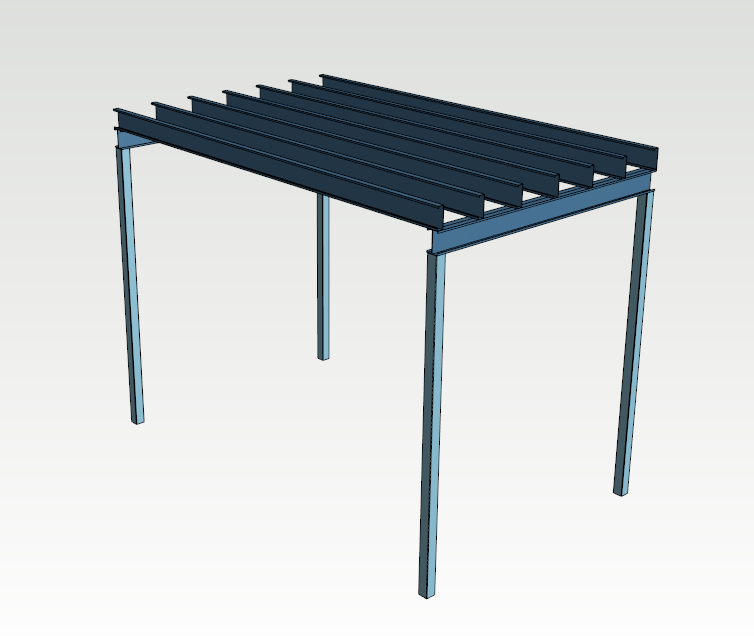

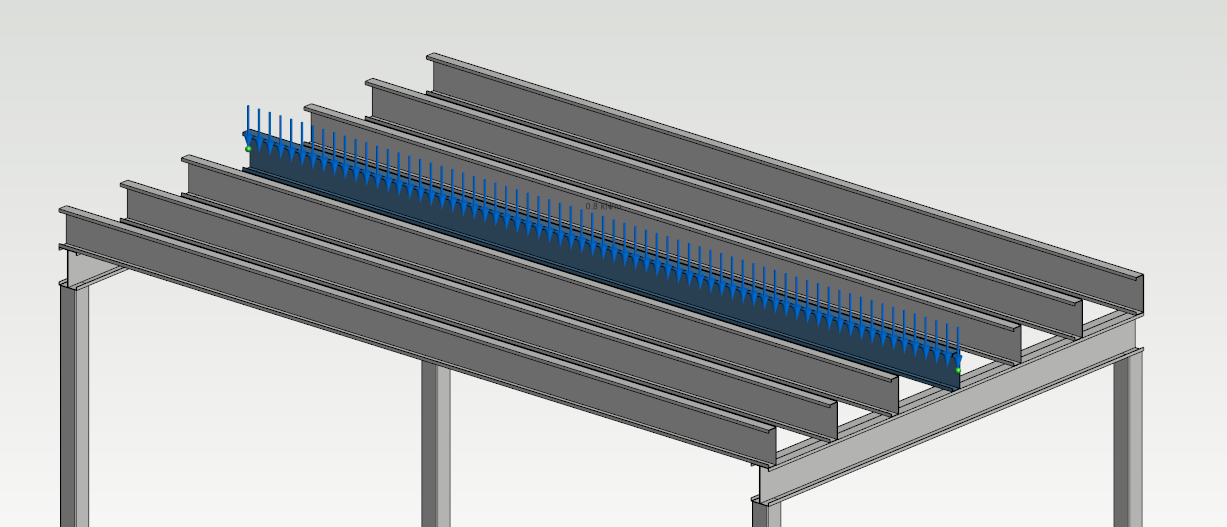

可以用FEA分析来定义结构中梁的支撑反应力。地板的设计荷载为2.0 kN/m2。这是个简化的模型所以荷载没有分为活荷载和恒荷载。横梁间隔是400mm,每根横梁上的线荷载则是2.0 kN/m2 * 0,4 m = 0,8 kN/m。在此分析中只有一根横梁,上面加有0.8 kN/m的线荷载。

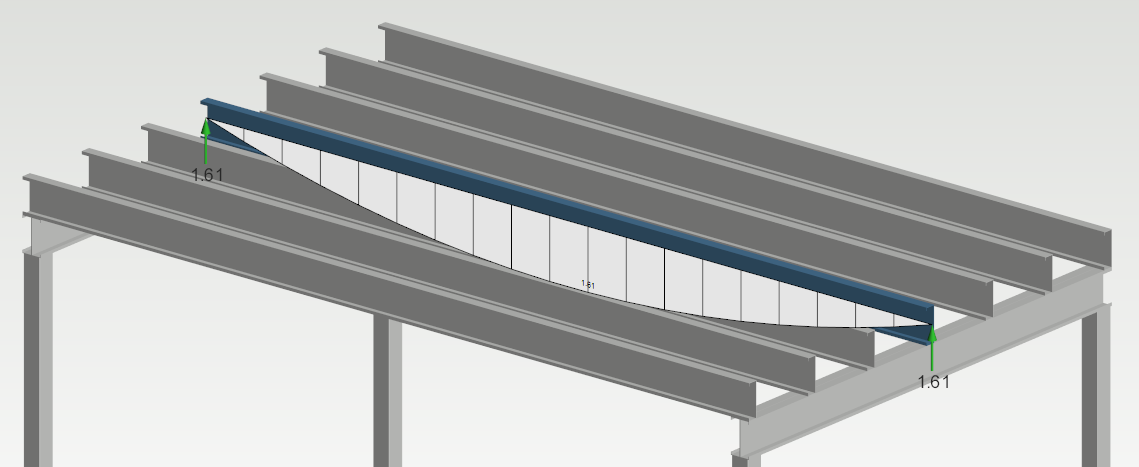

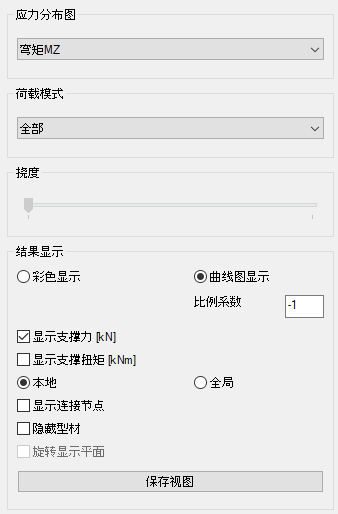

添加支撑,求解处支撑反应力。两端的支撑反应力分别是1.61 kN,并且弯矩图正确。
求解双导梁的应力

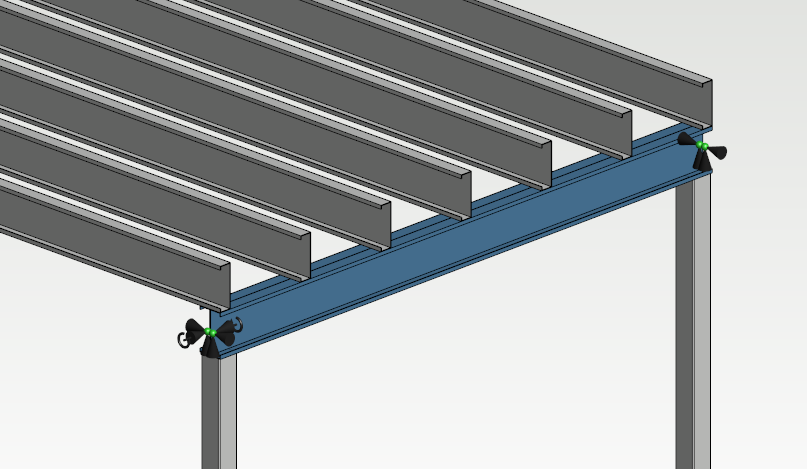

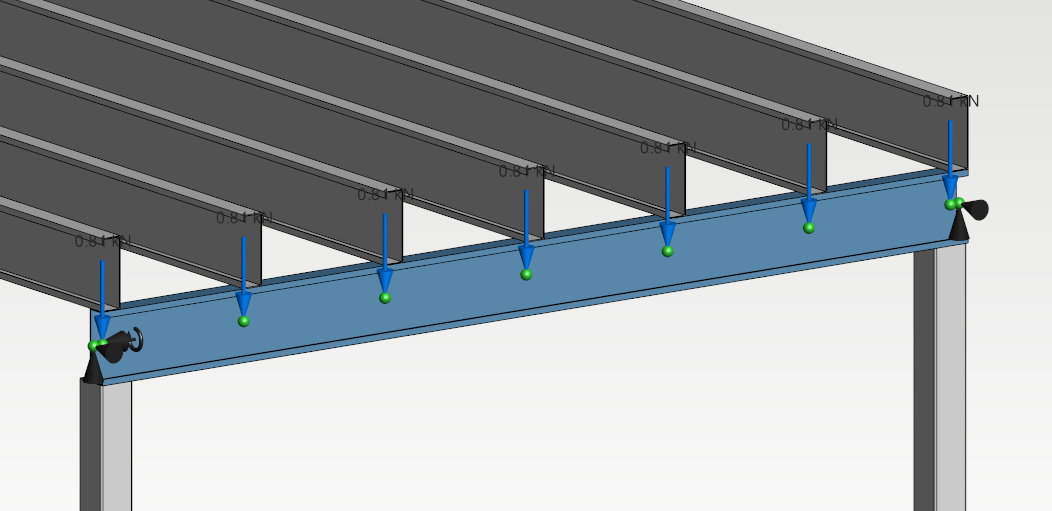

对双导梁创建一个新分析。在每根地板托梁的支撑处创建节点并分别添加支撑荷载在两根导梁上:1.61 kN / 2 = 0.81 kN。

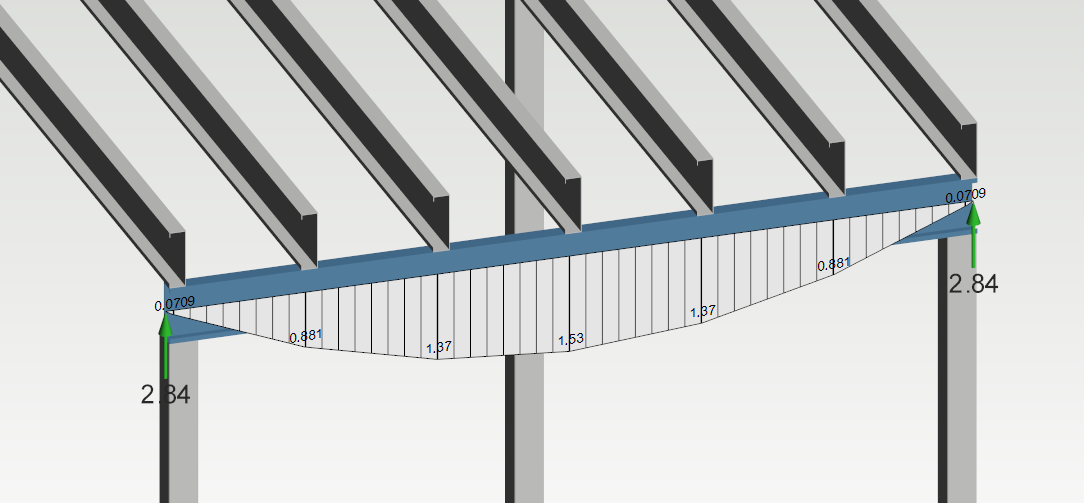

这样操作后承载力检查则可以正确计算出横向荷载了。
