9.5.8 添加截面视图(墙体面板图纸)
1. 在面板图纸内,如用户想添加截面视图,可进行以下步骤。

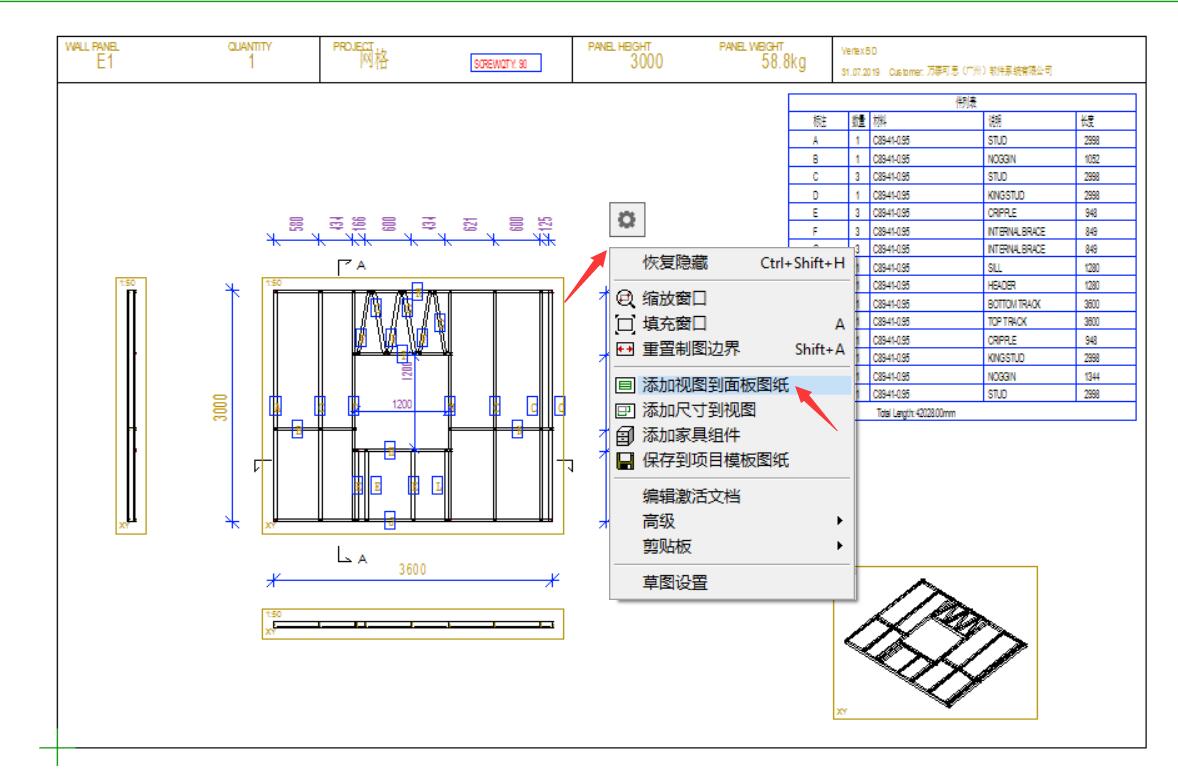

2. 打开墙体面板图纸。在面板图纸空白处,鼠标右键,选择添加视图到面板图纸。

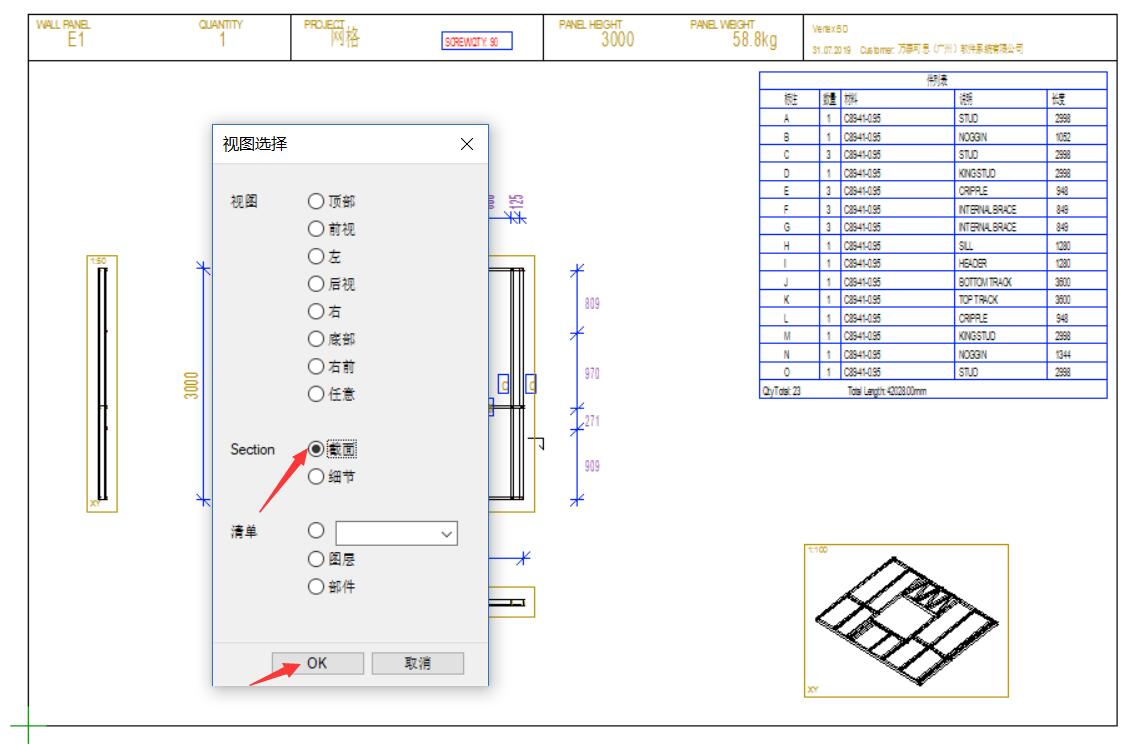

3. 视图选择对话框弹出,选择截面,点击OK。

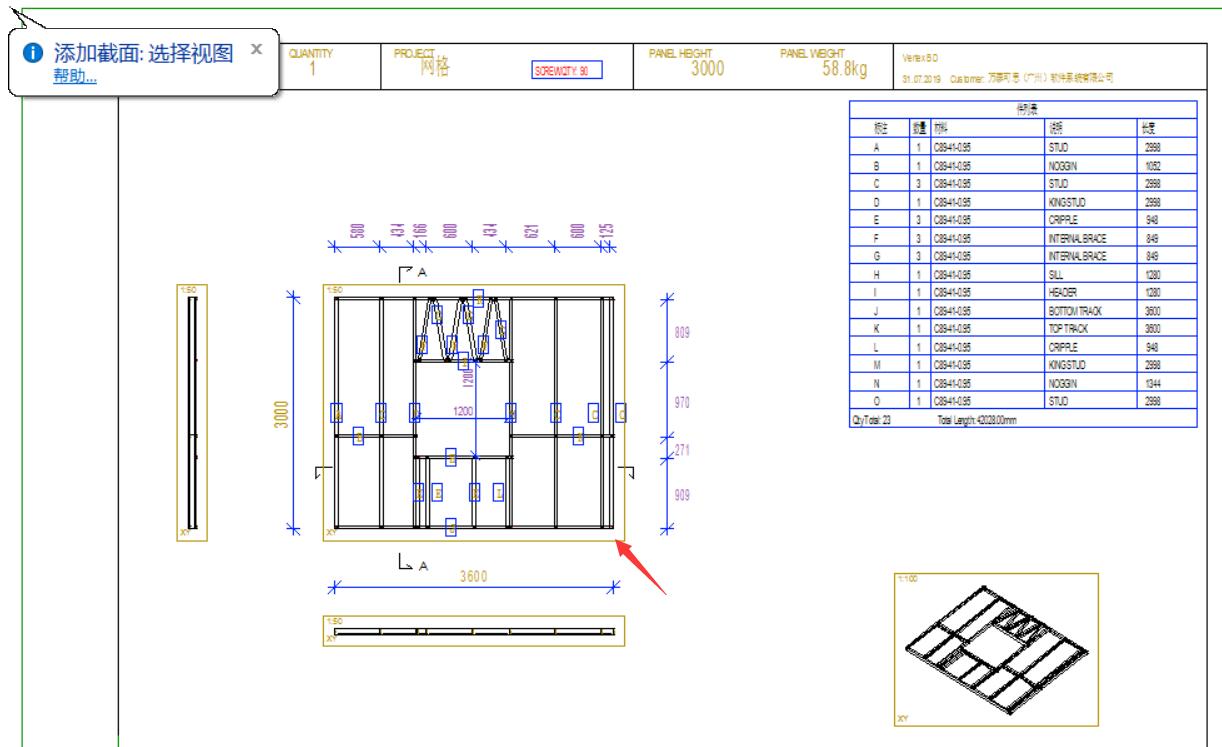

4. 按照软件提示,选择面板的黄色外框。

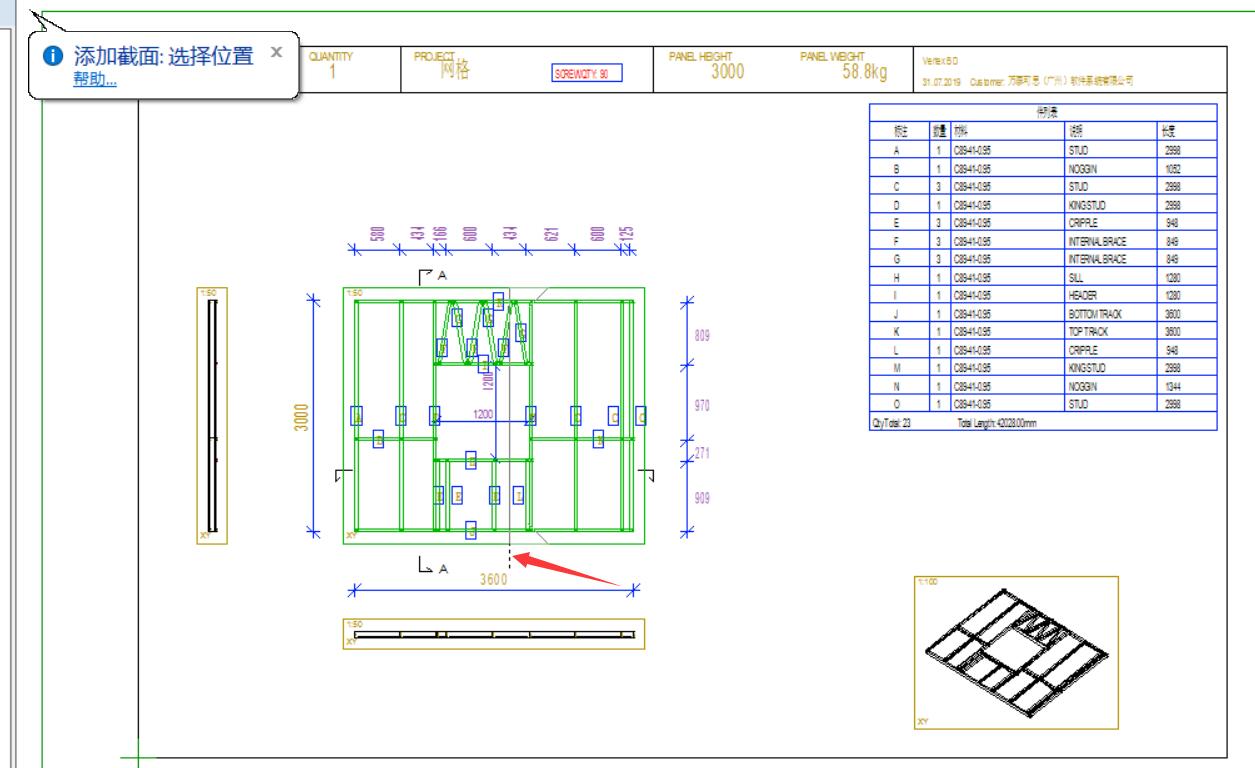

5. 按照软件提示,选择截面线的位置。

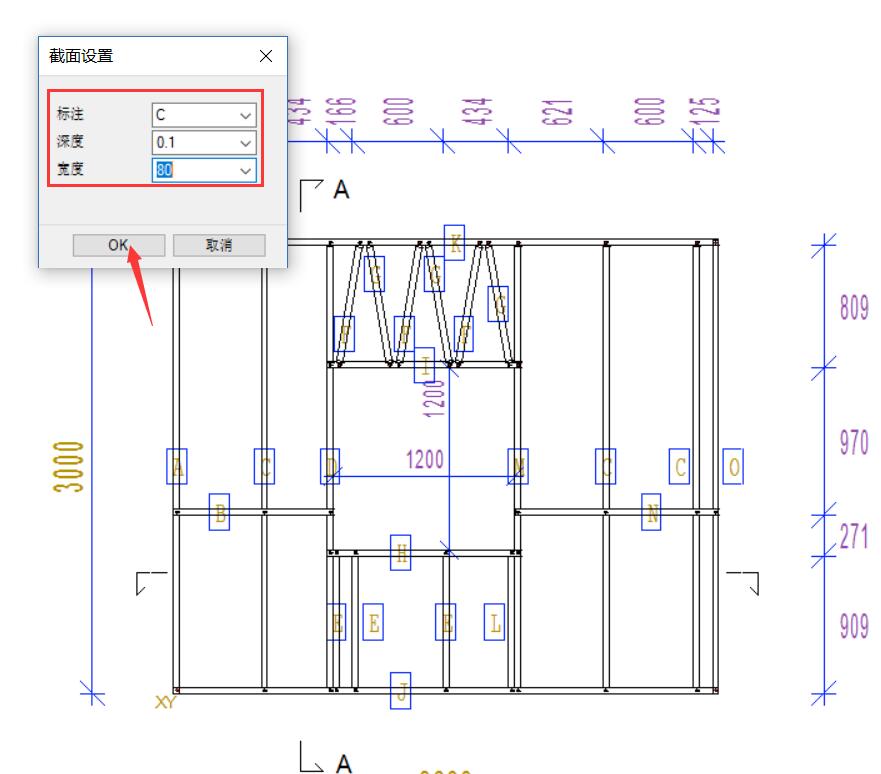

6. 截面设置对话框弹出,输入标注, 深度与宽度值,点击OK。
宽度值为上下截面线之间的距离。

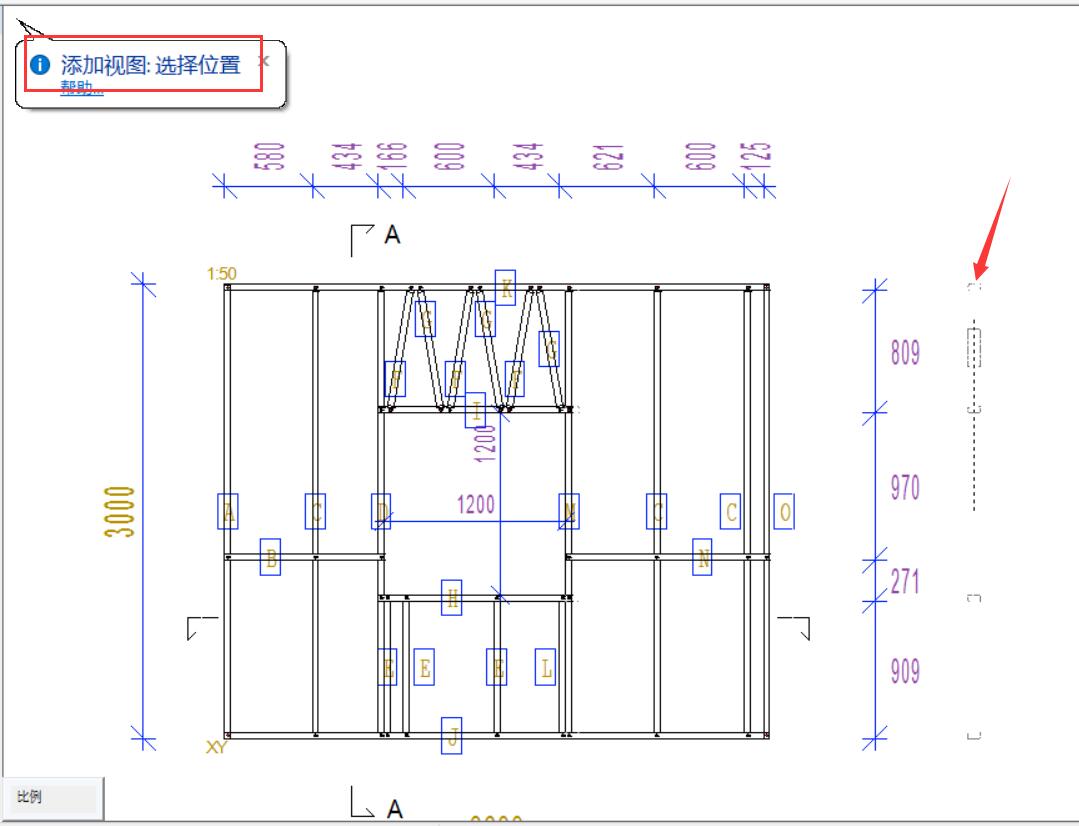

7. 按照软件提示,选择截面视图的位置。

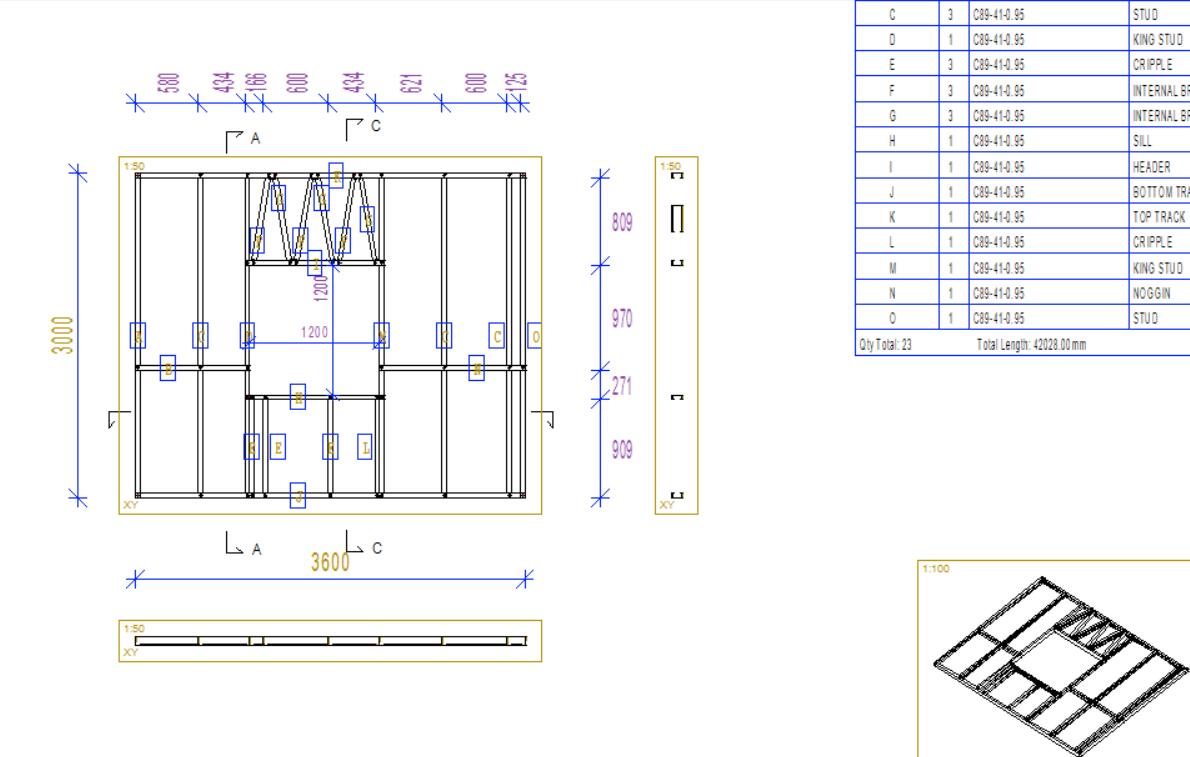

8. 添加截面视图完成。
1. 在面板图纸内,如用户想添加截面视图,可进行以下步骤。
2. 打开墙体面板图纸。在面板图纸空白处,鼠标右键,选择添加视图到面板图纸。
3. 视图选择对话框弹出,选择截面,点击OK。
4. 按照软件提示,选择面板的黄色外框。
5. 按照软件提示,选择截面线的位置。
6. 截面设置对话框弹出,输入标注, 深度与宽度值,点击OK。
宽度值为上下截面线之间的距离。
7. 按照软件提示,选择截面视图的位置。
8. 添加截面视图完成。
