9.4 批量导出DWG/DXF图纸

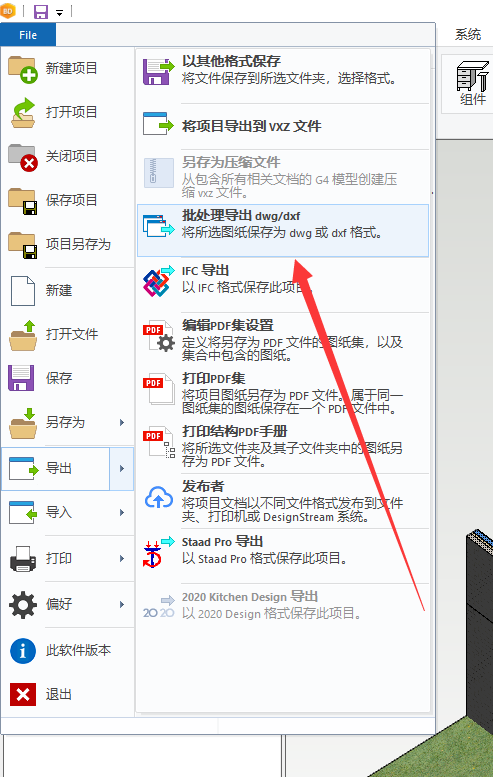

1. 从软件界面左上角的文件菜单里依次选择导出→批处理导出dwg/dxf，如下图所示。

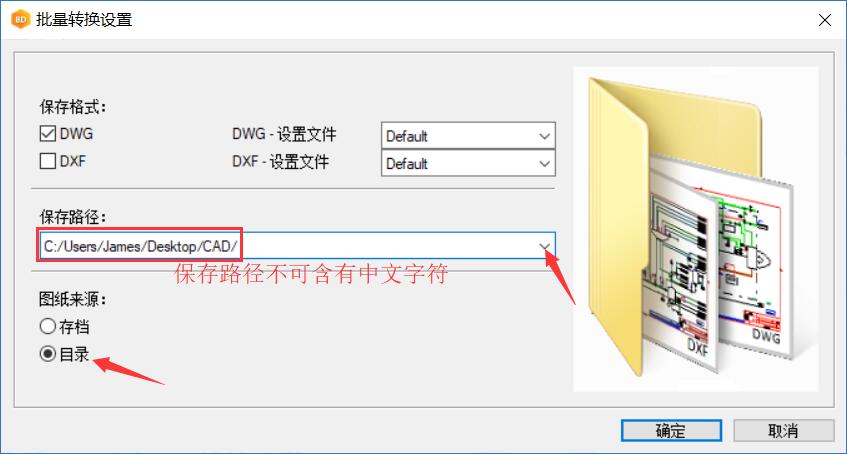

2. 在弹出的对话框中选择需要图纸保存格式，并选择保存目录，其他内容按照下图所示进行设置，然后点击确定。

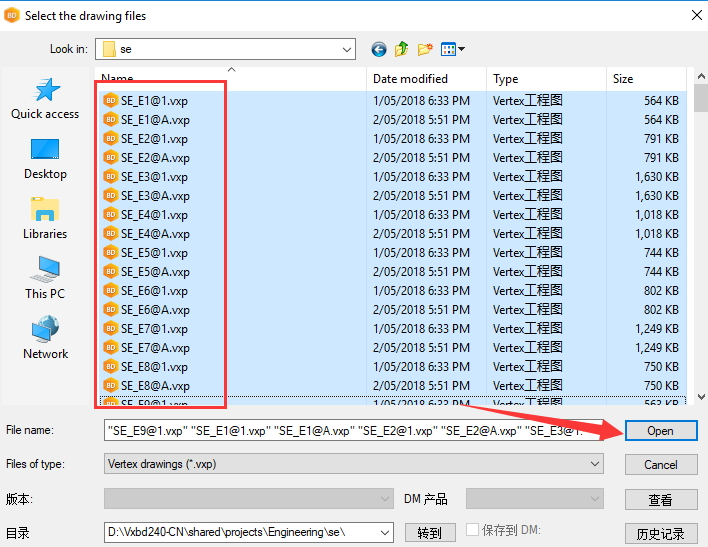

3. 在软件弹出的对话框中找到您需要转化的图纸。图纸的默认保存位置为软件安装目录下的 shared/projects/项目名/se。找到并选中所有需要转换的图纸，然后点击确定(或打开)，软件就会将选中的图纸以DWG或者DXF格式保存到您所指定的文件夹内了。

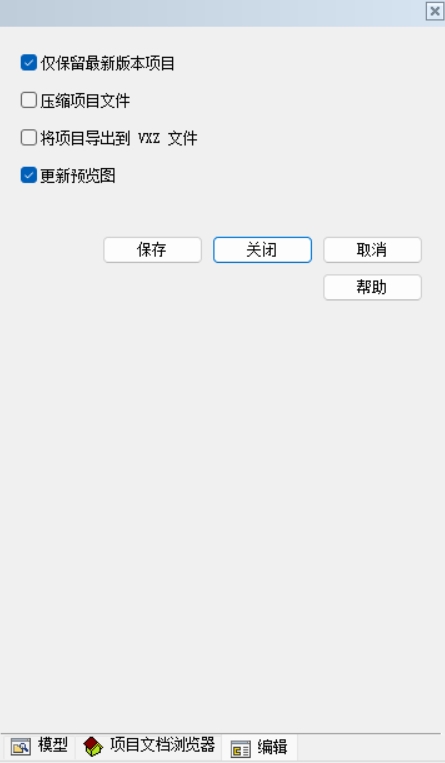

4.   Vertex BD在每次用户按下保存键时，都会将当前版本的图纸文件重命名并保存，这样是为了不让客户因为意外的操作丢失图纸。例如上图中的‘SE_E1’为图纸编号，@后面的信息为图纸版本号。所以其实所有以‘SE_E1’开头的图纸文件都是同一张图纸的不同版本。当您确认只需要保留最新版本的图纸的时候，您只需要从软件界面的左上方打开菜单，点击‘关闭项目’从弹出的对话框中勾选‘仅保留最新版本项目’然后点击保存，老版本的图纸就会被自动清除了。同样的方法还可以帮助用户控制项目文件的大小。之后请您再按照1-4部的方法批量导出DWG或DXF图纸。
