9.1 创建墙体龙骨面板图纸
- 创建面板龙骨图纸:按住Ctrl键并选择想要生成图纸的面板,或通过按Ctrl键+A键选择全部面板生成图纸。

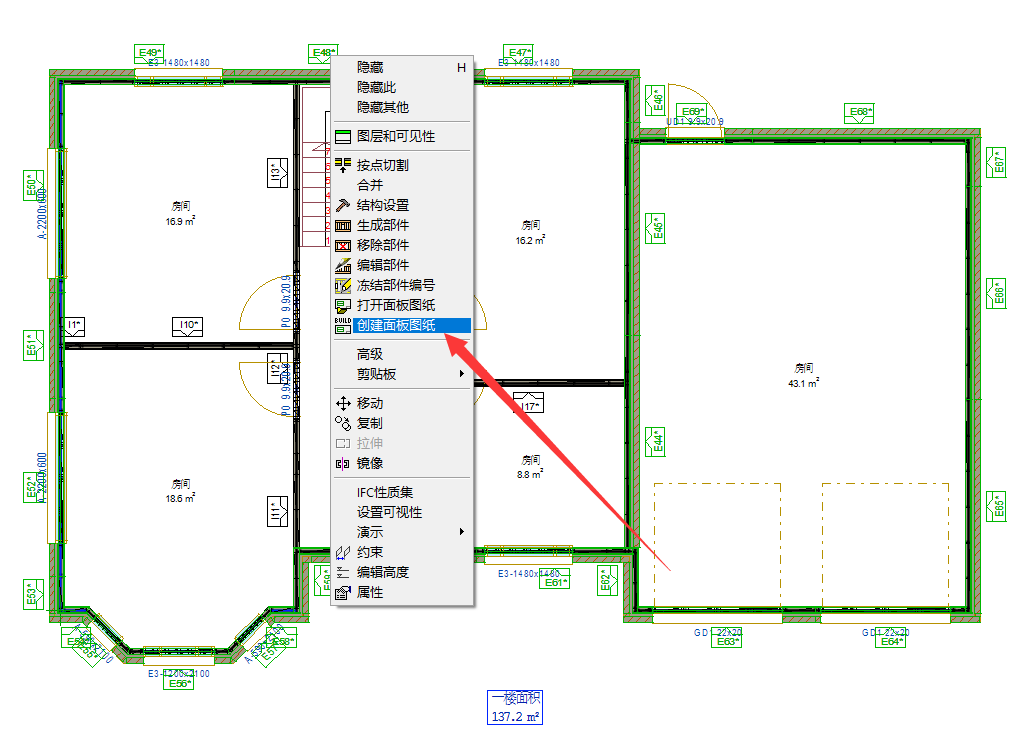

2. 被选中的面板会变成绿色,选择完面板后,鼠标右键,从光标下拉菜单内选择创建面板图纸。

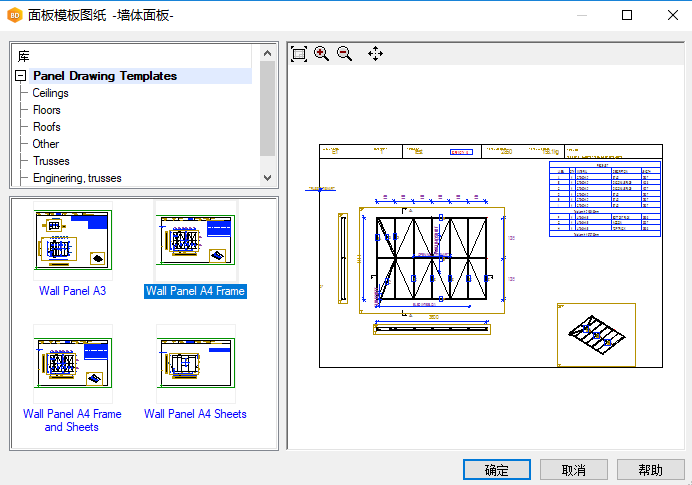

3. 面板模板图纸-墙体面板-选择窗口弹出,如下图。用户需在左侧选择所需的图纸模板。
4. 选择图纸模板后点击“确定”,面板图纸将被创建。

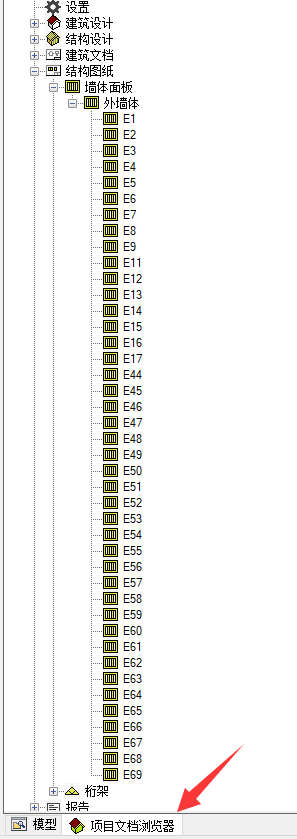

5. 所有墙体面板图纸被储存在 项目文档浏览器/结构图纸/墙体面板,如下图所示。用户可通过双击以上的路径打开面板图纸。

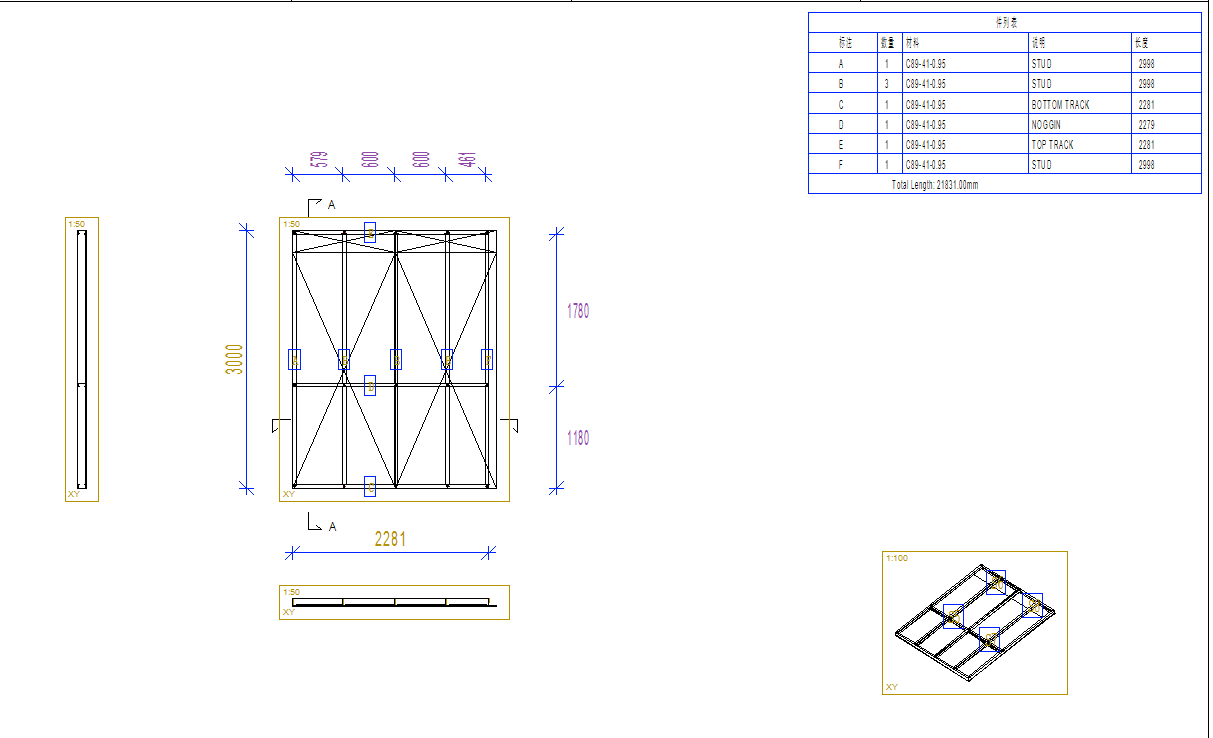

6. 生成的墙体面板图纸,可在软件安装目录下的 shared/projects/项目名/se 文件夹内找到。
