9.10 创建阵列图纸（面板图纸）

有时候，有些用户会想要把所有的面板图纸放在同一张图纸页上，然后导出为CAD DWG格式，作为面板图纸接装图。以下为创建阵列图纸的步骤。

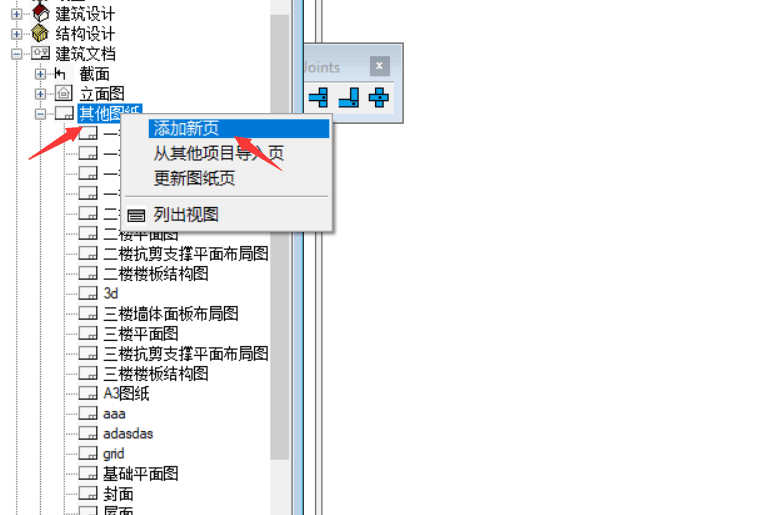

1. 先添加一张新的图纸页。

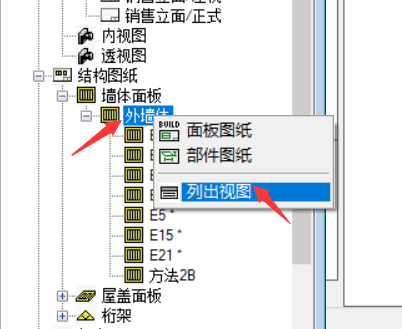

2. 打开该张新添加的图纸页。到想要制作成为接装图的面板图纸处，鼠标右键，选择列出视图。

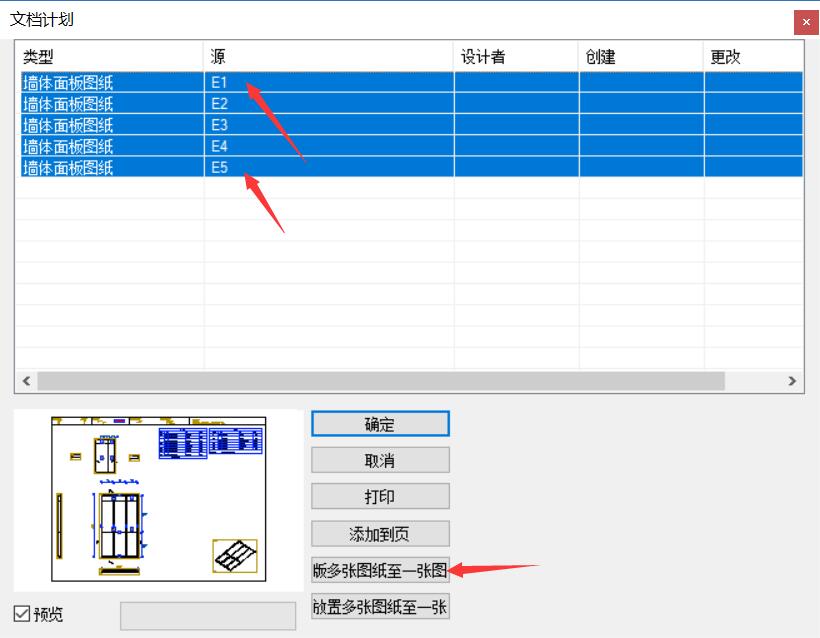

3. 通过Shift 键与鼠标来选择面板图纸。选择 Add to sheet in grid。

4. 最大列数窗口弹出，输入最大列数的值。

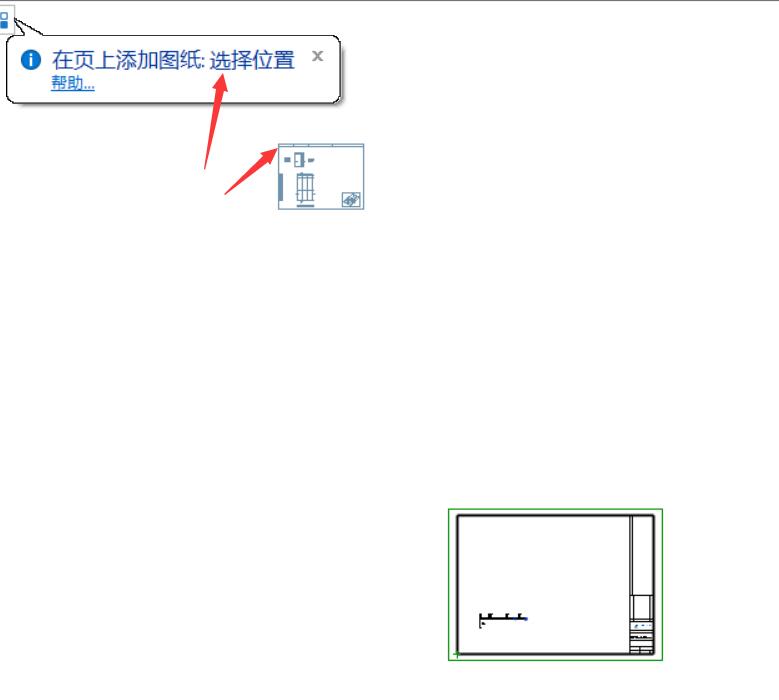

5. 按照软件的提示：选择第一张图纸的位置。

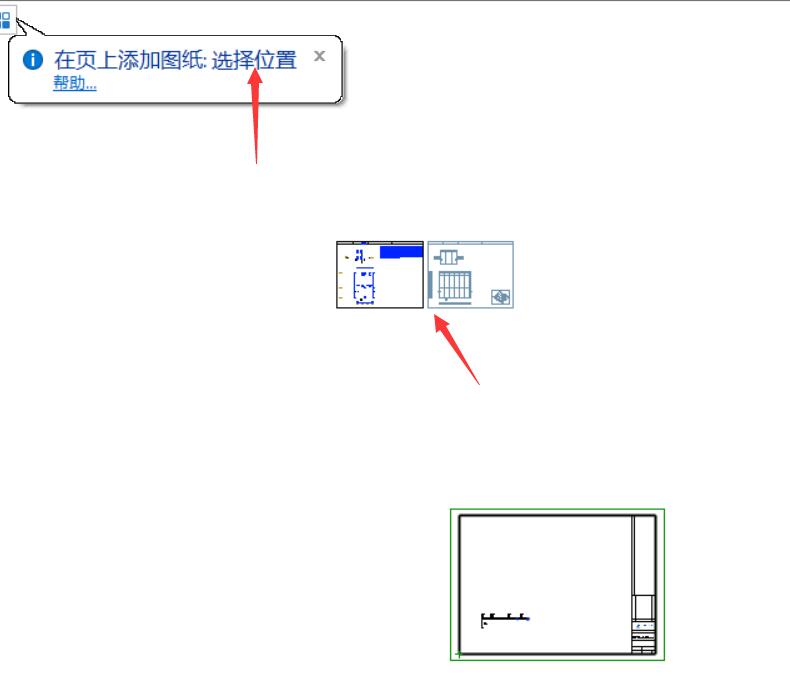

6. 按照软件的提示：选择第二张图纸的位置。

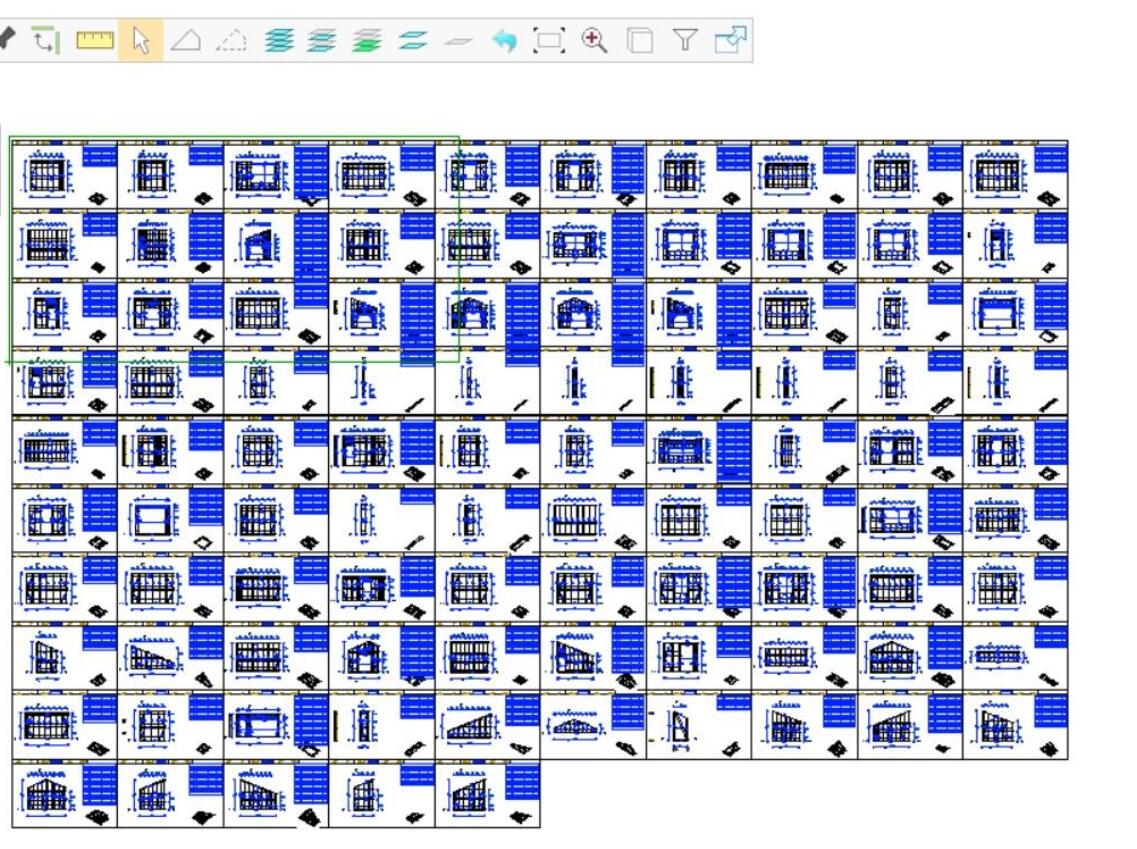

7. 面板图纸的阵列图完成。用户可通过另存或导出的方式把该图纸页的格式转换为  CAD DWG格式。
