9.11 创建其他型材的面板图纸(非龙骨面板)-- 生成梁 与 一个梁

生成梁


生成梁 指令,能让用户把所选择的好几个不同或者相同的型材, 每一个型材创建各自的面板图纸。


以下是生成梁的步骤

1. 长按键盘上的 CTRL 键, 同时选择想要生成面板图纸的型材。

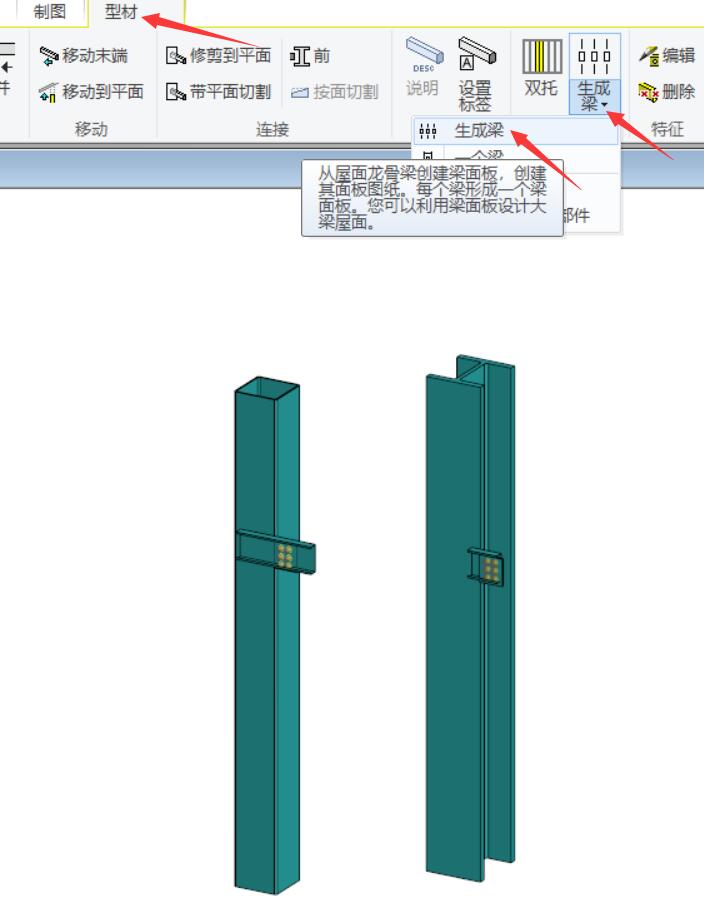

2. 同时,上方菜单将会显示型材菜单。选择下拉菜单→ 型材→ 结构→ 生成梁→ 生成梁 。

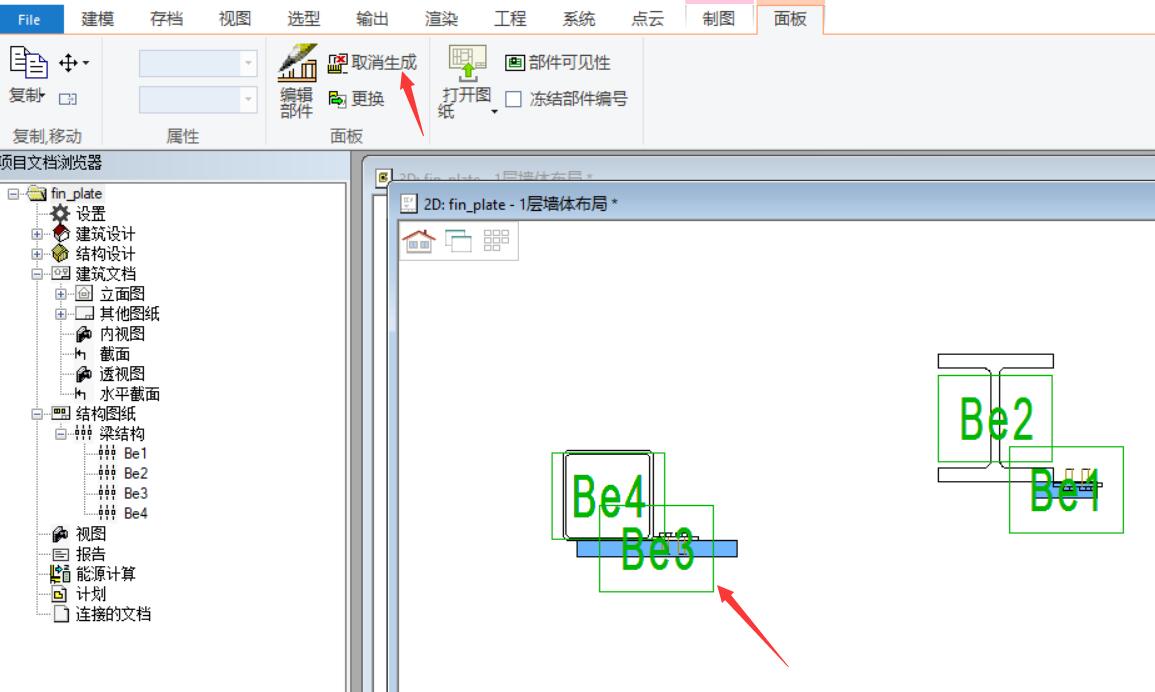

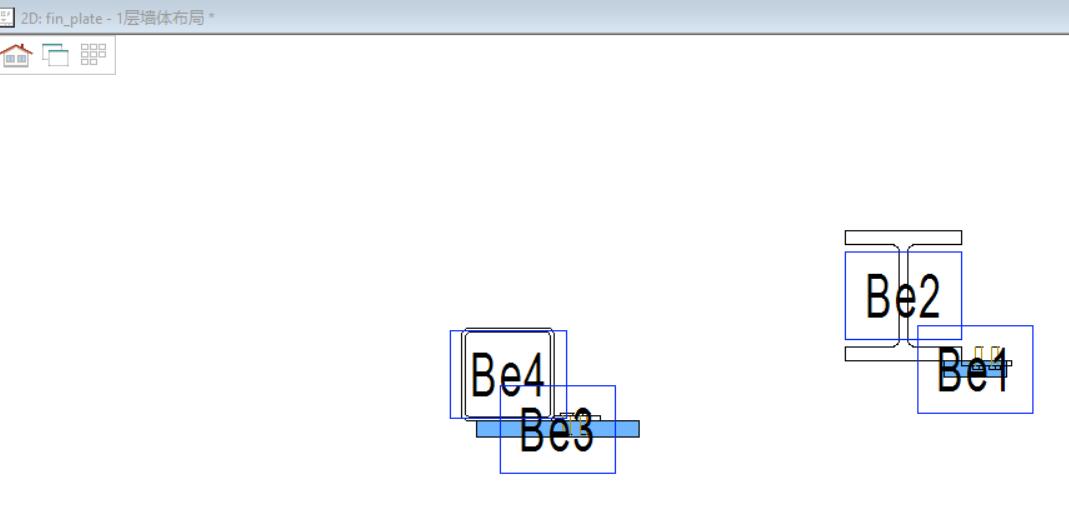

3. 切换到布局图模型对,会看到每一个型材都有各自的面板编号。

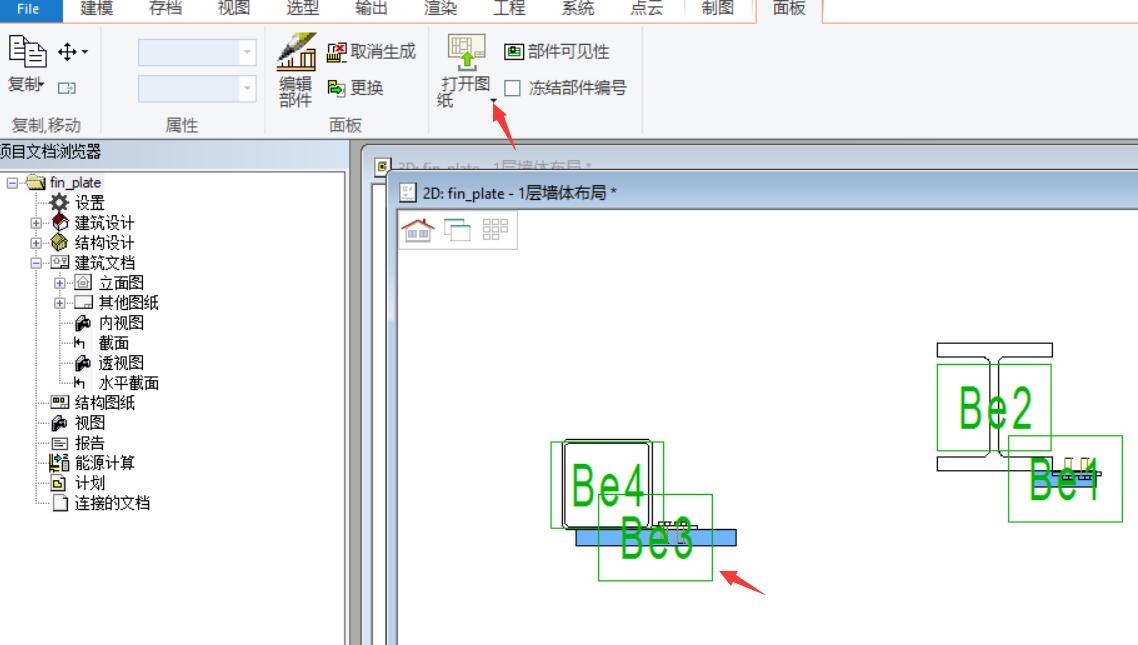

4. 全选型材的面板编号,选择打开图纸来生成图纸。

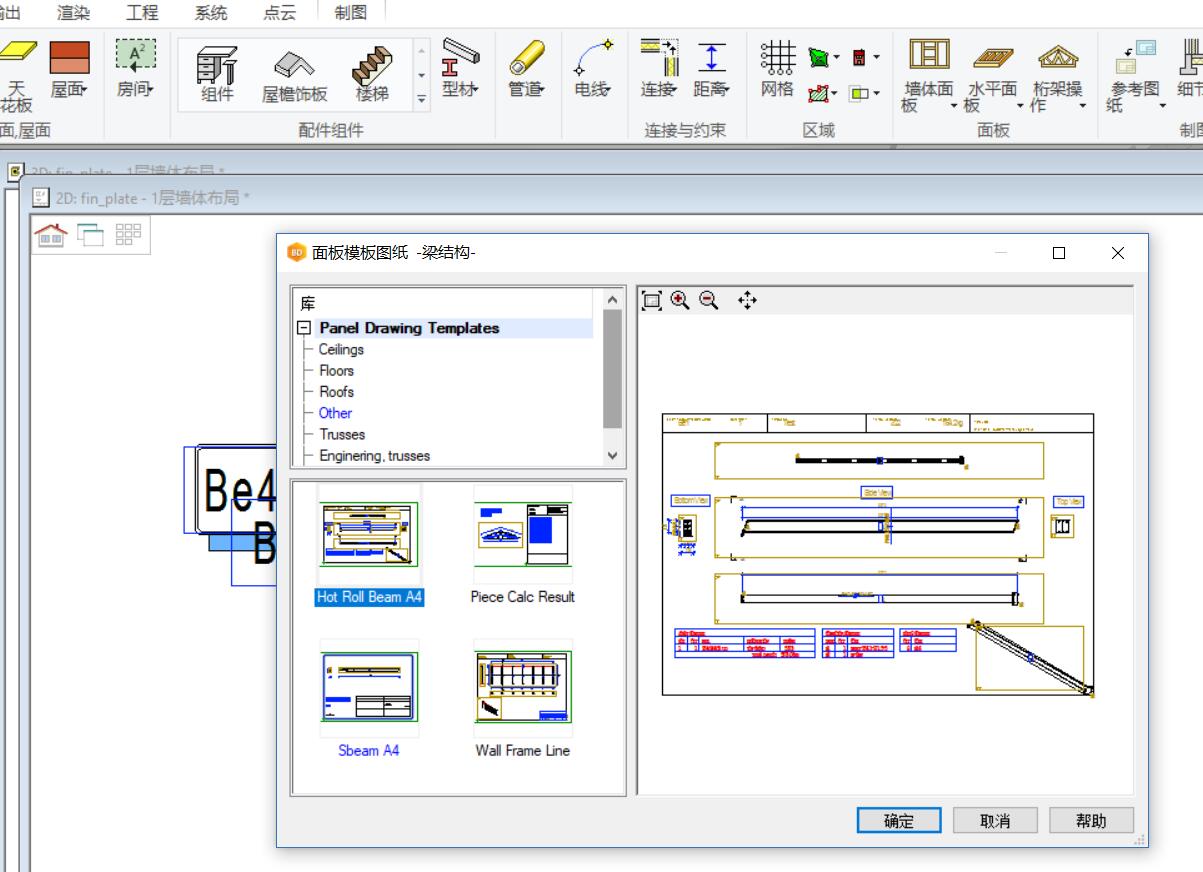

5. 选择模板图纸。

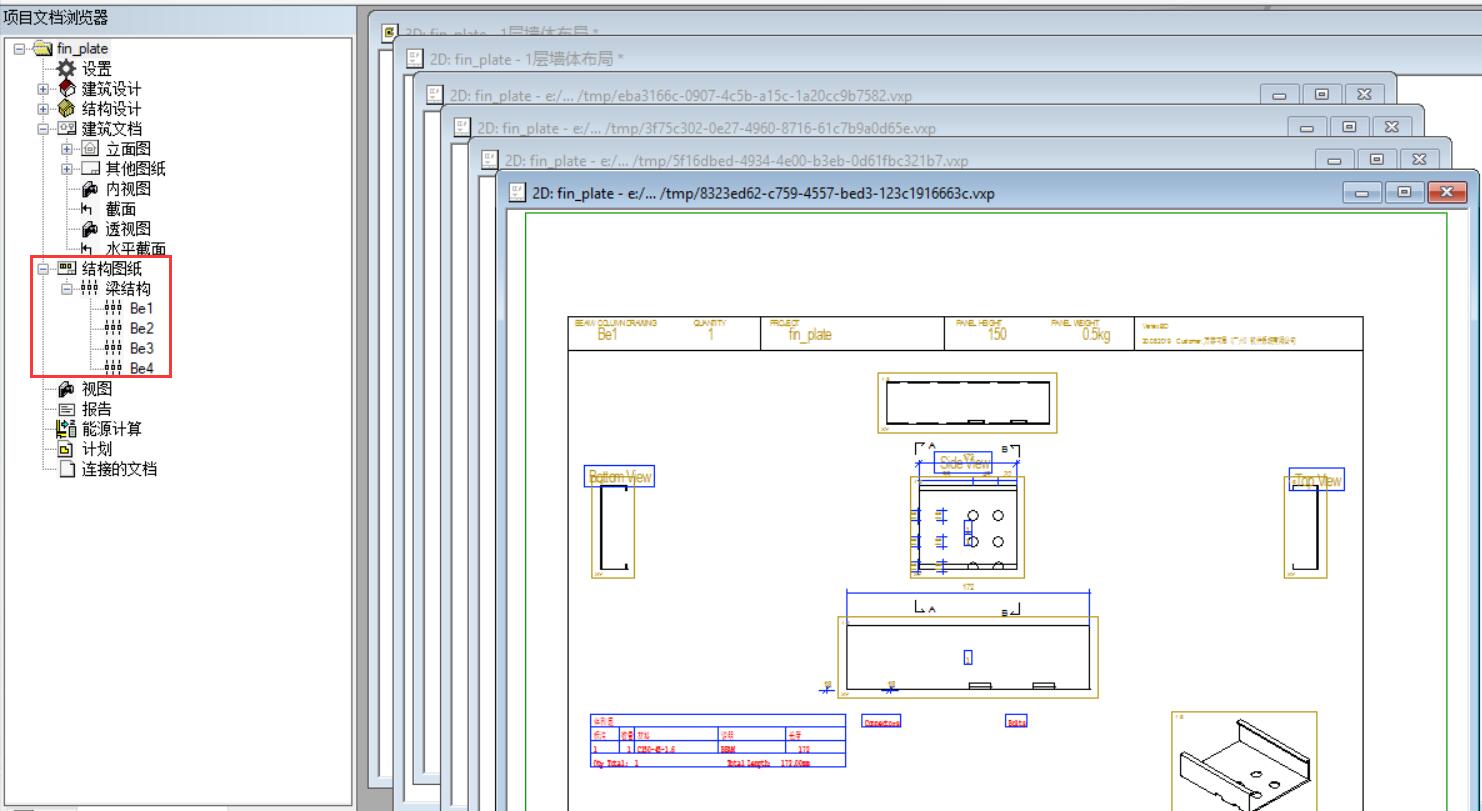

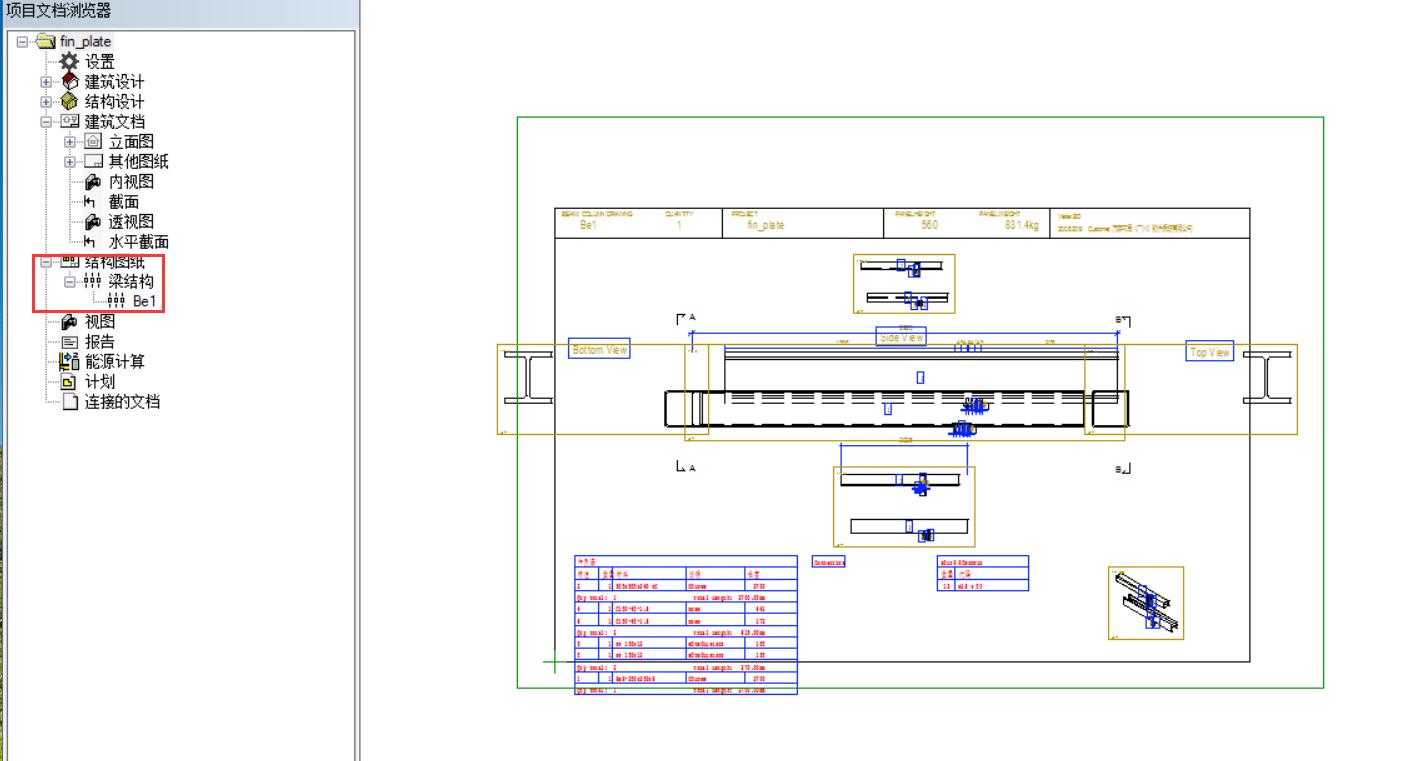

6. 型材的面板图纸已生成。




7. 如用户不需要某张型材的图纸, 只需选择该型材的面板编号,点击取消生成即可。






一个梁


一个梁 指令,能让用户把所选择的好几个不同或者相同的型材, 全部型材创建集中在一张面板图纸。


以下是一个梁的步骤

1. 长按键盘上的 CTRL 键, 同时选择想要生成面板图纸的型材。

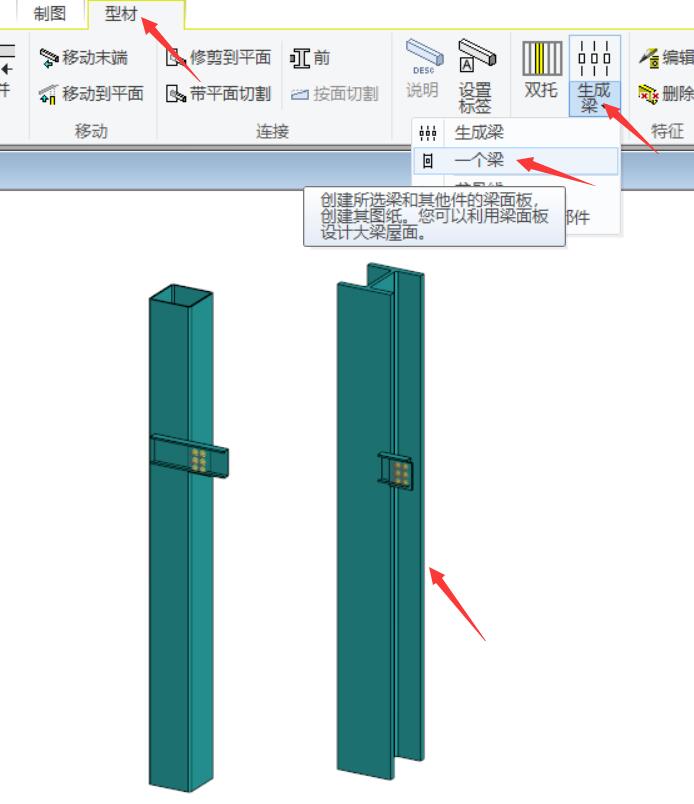

2. 同时,上方菜单将会显示型材菜单。选择下拉菜单→ 型材→ 结构→ 生成梁→ 一个梁 。

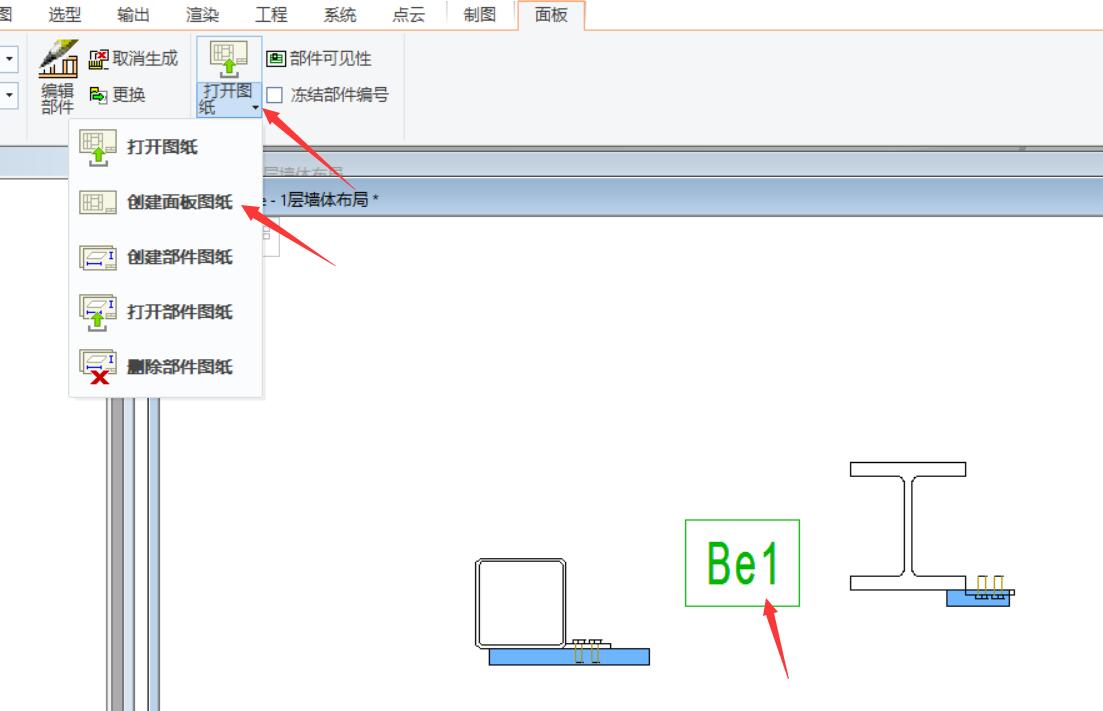

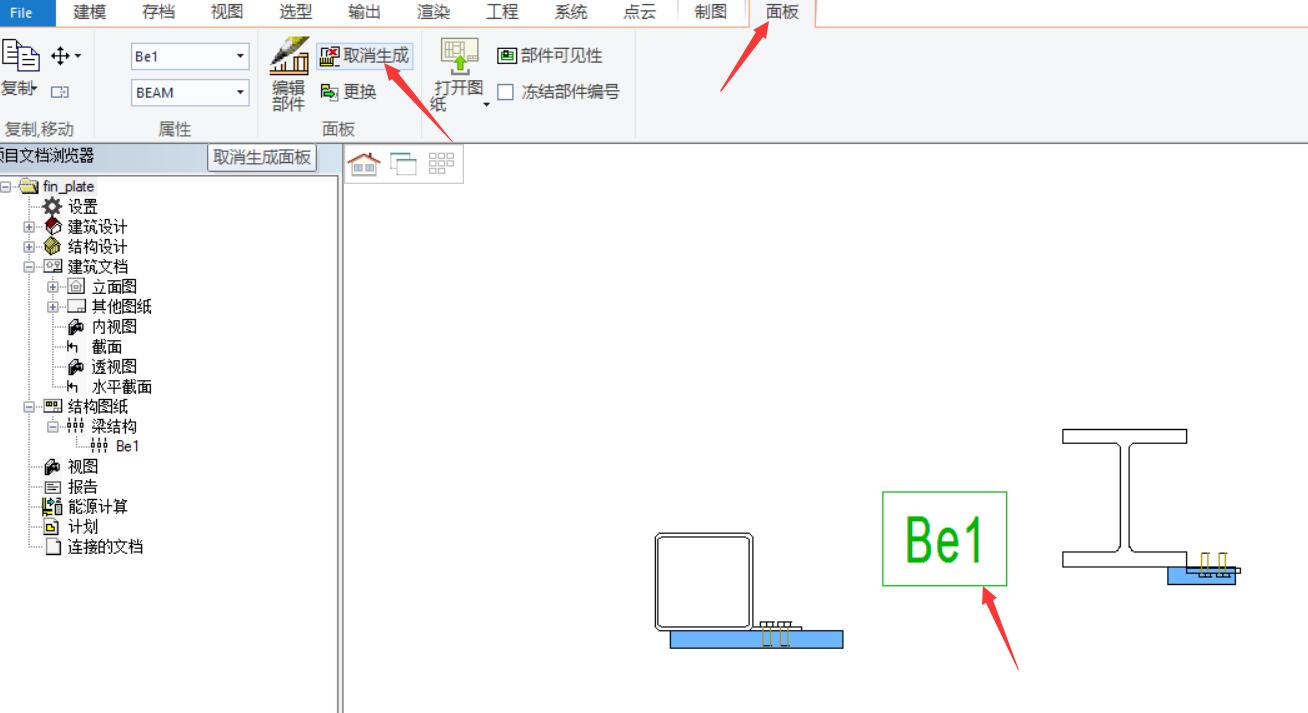

3. 切换到布局图模型对,会看到全部型材都共用一个面板编号。点击该面板编号,选择打开图纸来生成图纸。

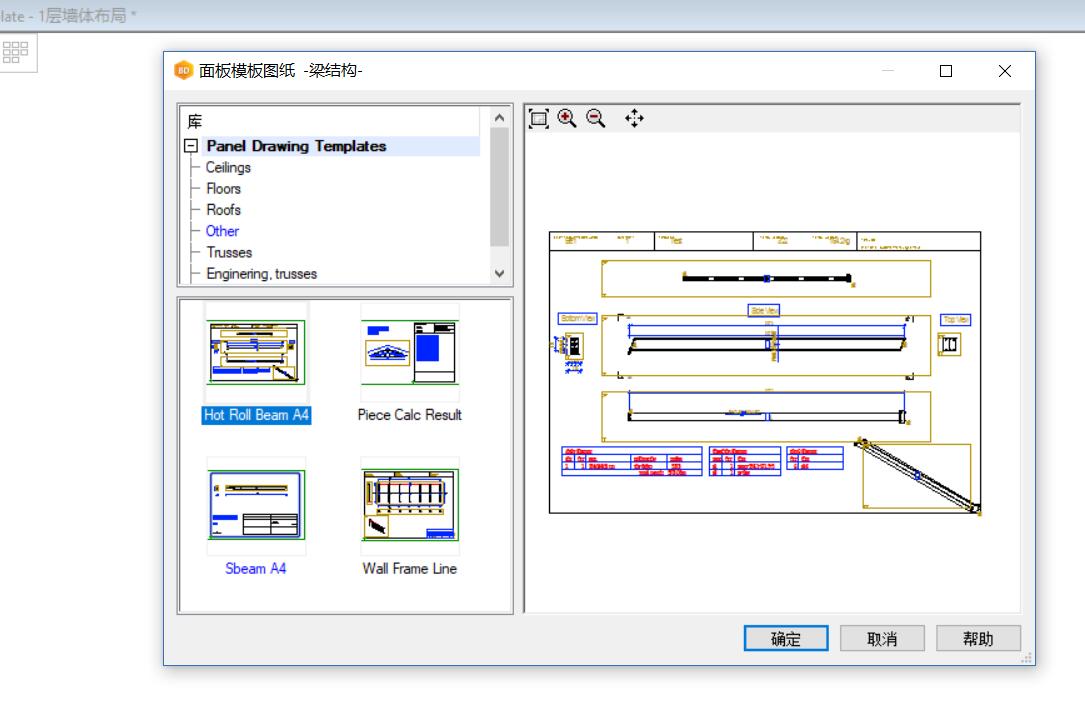

4. 选择模板图纸。




5. 型材的面板图纸已生成。




6. 如用户不需要该张型材的图纸, 只需选择该型材的面板编号,点击取消生成即可。
