9.12 项目数据与图纸页标题块的关系
在新建项目时,用户会在项目数据卡中输入一些项目相关的信息,这里我们为大家介绍一下这些项目数据与图纸页标题块的关系。

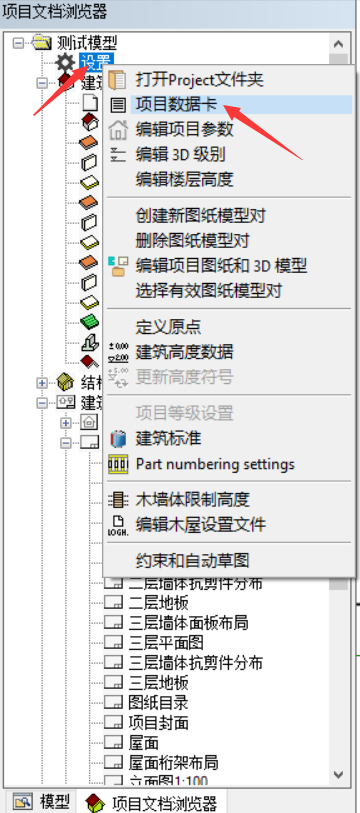

1. 打开项目数据:项目文档浏览器→设置→鼠标右键→项目数据卡。
2. 项目数据对话框弹出,点击项目数据标签页。

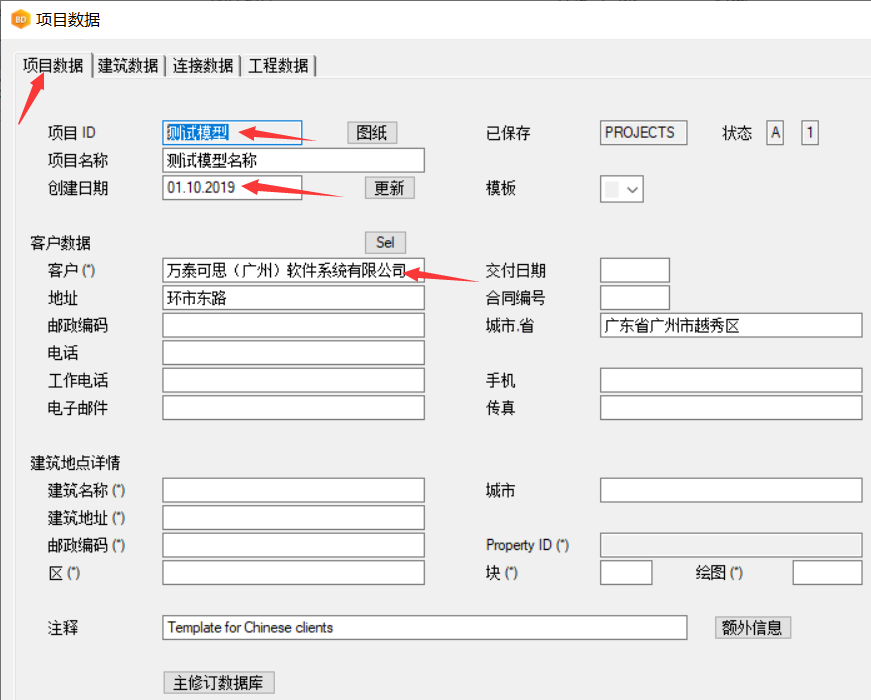

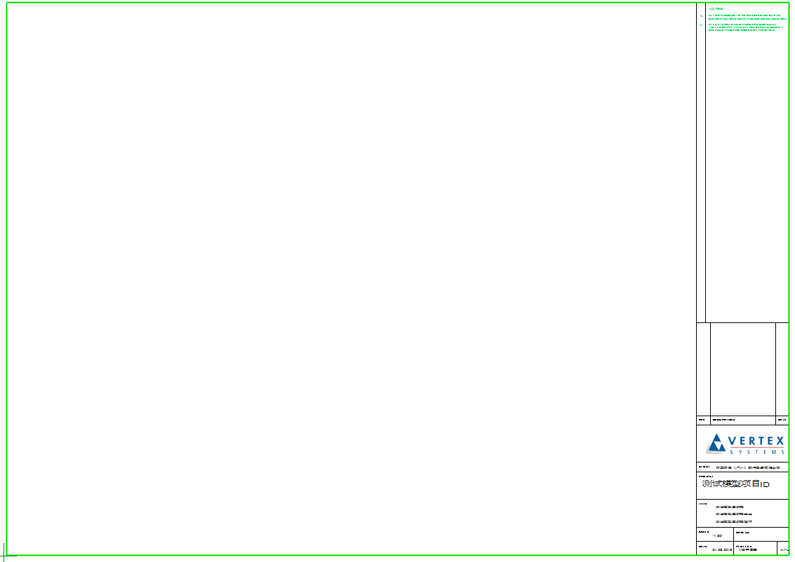

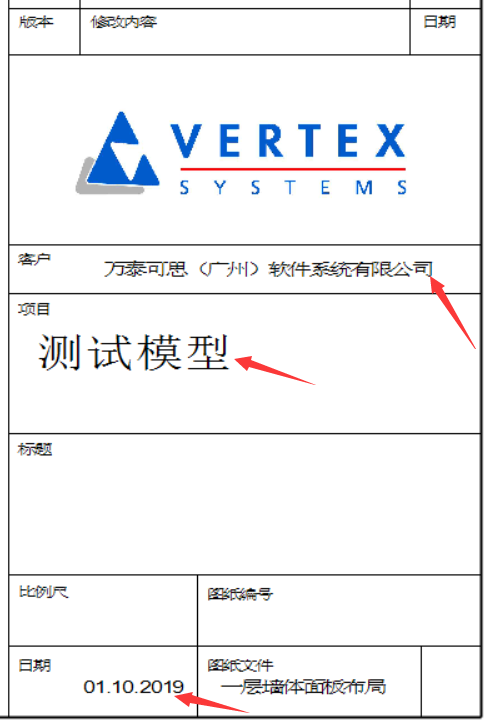

3. 以下是项目ID、创建日期与客户名称与其在图纸页标题块内对应的位置。

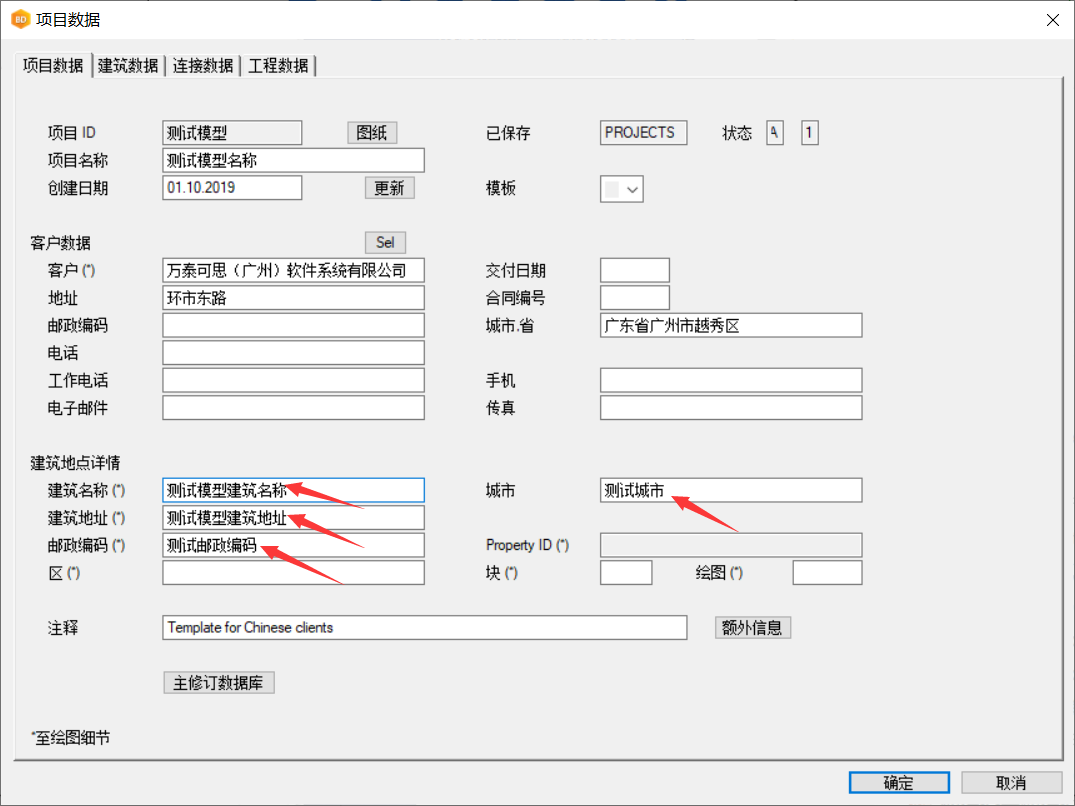

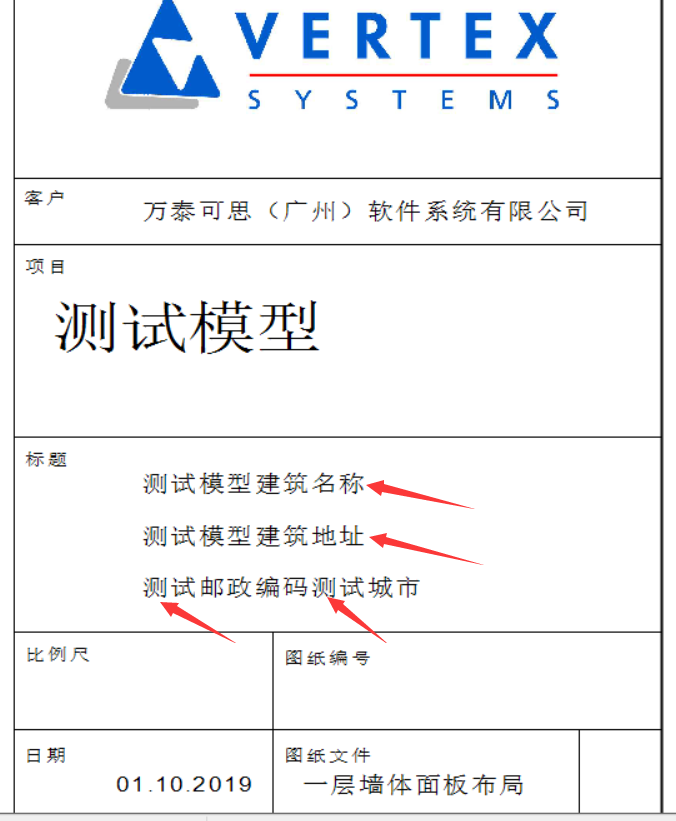

4. 以下是建筑物的数据(建筑名称、建筑地址、邮政编码与城市)与其在图纸页标题块内对应的位置。
修改项目数据与图纸页的标题块
1. 随时编辑图纸页与项目数据: 如用户在创建项目后想修改或添加图纸页标题块数据,点击项目文档浏览器→设置→鼠标右键→项目数据卡,项目数据对话框将弹出,用户可随时修改或添加项目数据来改变图纸页标题块的内容。

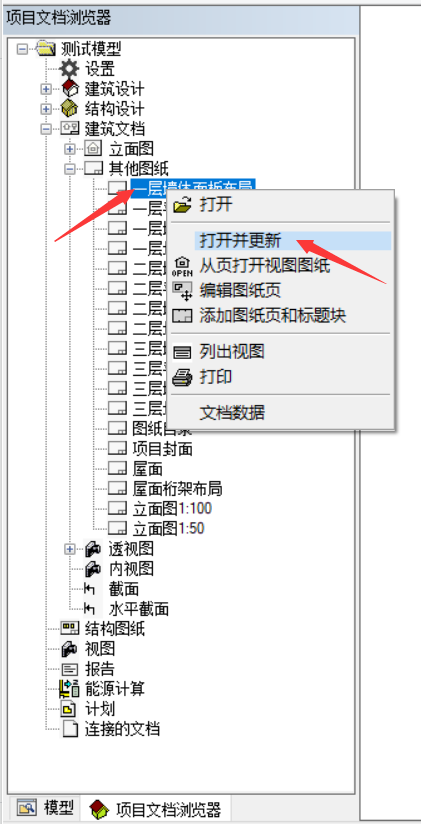

2. 编辑项目数据后更新图纸页: 用户修改或添加项目数据后,需进行以下步骤更新图纸页以使修改的数据有效,选择项目文档浏览器→建筑文档→其他图纸→一楼平面图(或其他图纸页)→ 鼠标右键→打开并更新。
