9.13 图片的Z坐标

图片现在拥有其自身的属性菜单栏

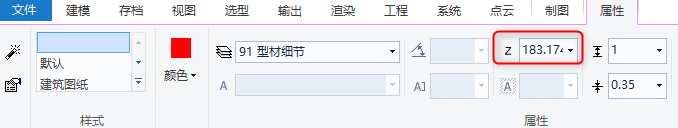

当用户点击图片的时候，图片的属性菜单就会在主菜单末端显示出来。

用户可使用属性菜单来控制图片的以下功能：

• 图层。
• 使用Z值功能来控制图片在图纸内的优先显示顺序。
• 逆时针旋转90度。
• 使用对齐图片功能，点击两点来使图片旋转到水平方向。
• 使用删除图片区域功能来修剪图片内不想显示的部分。

利用Z坐标来调整多张图片的显示顺序

“Z值”在新版本内取代了之前版本“设置图片在顶部“的功能。Vertex BD中的图纸平面内XY平面，我们假设Z轴值是与图纸平面垂直的方向的轴时，则Z值相当于一个图纸内的元素的Z坐标值。如果一张图纸中插入了多张图片，用户可以给每张图片一个Z值，图纸中比Z坐标绝对值较大的图片会覆盖Z值较小的图片。

图纸内的其他几何元素的Z值

在新版本内，图纸内的线条、文本、尺寸标注，图案和宏等元素都拥有各自的Z值，用户可用Z坐标来控制该元素的优先显示顺序。
