9.5.11 将3D视图插入到2D图纸页

1. 打开或者新建任意一张图纸。

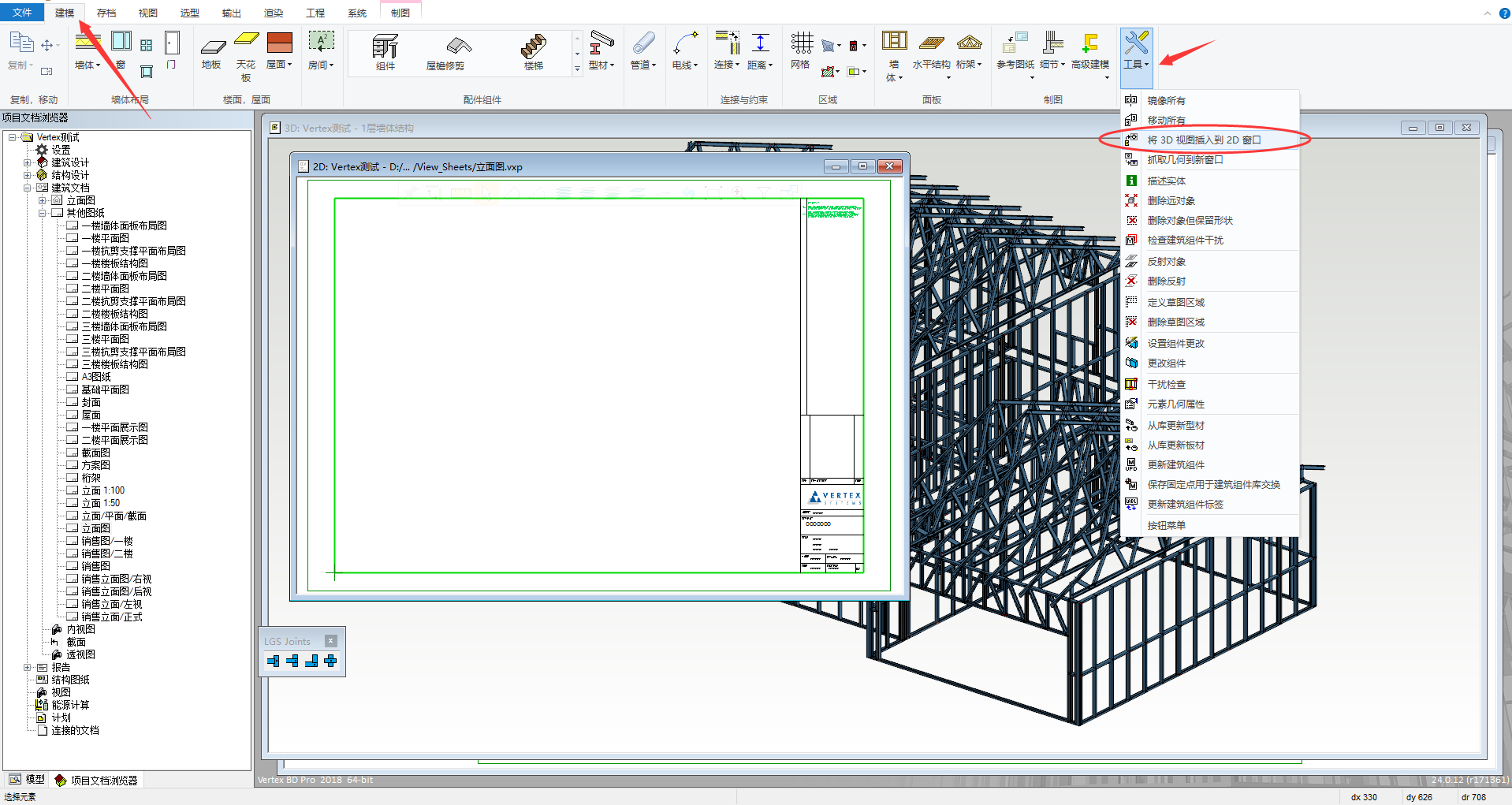

2. 在保持2D图纸页激活的状态下，从上方的“建模”菜单中，打开“工具”下拉菜单，选择“将3D试图插入到2D窗口”。

注意

此工具需要在2D图纸页或者2D图纸模型对激活的状态下方可使用。在3D截面下按钮显示灰色。

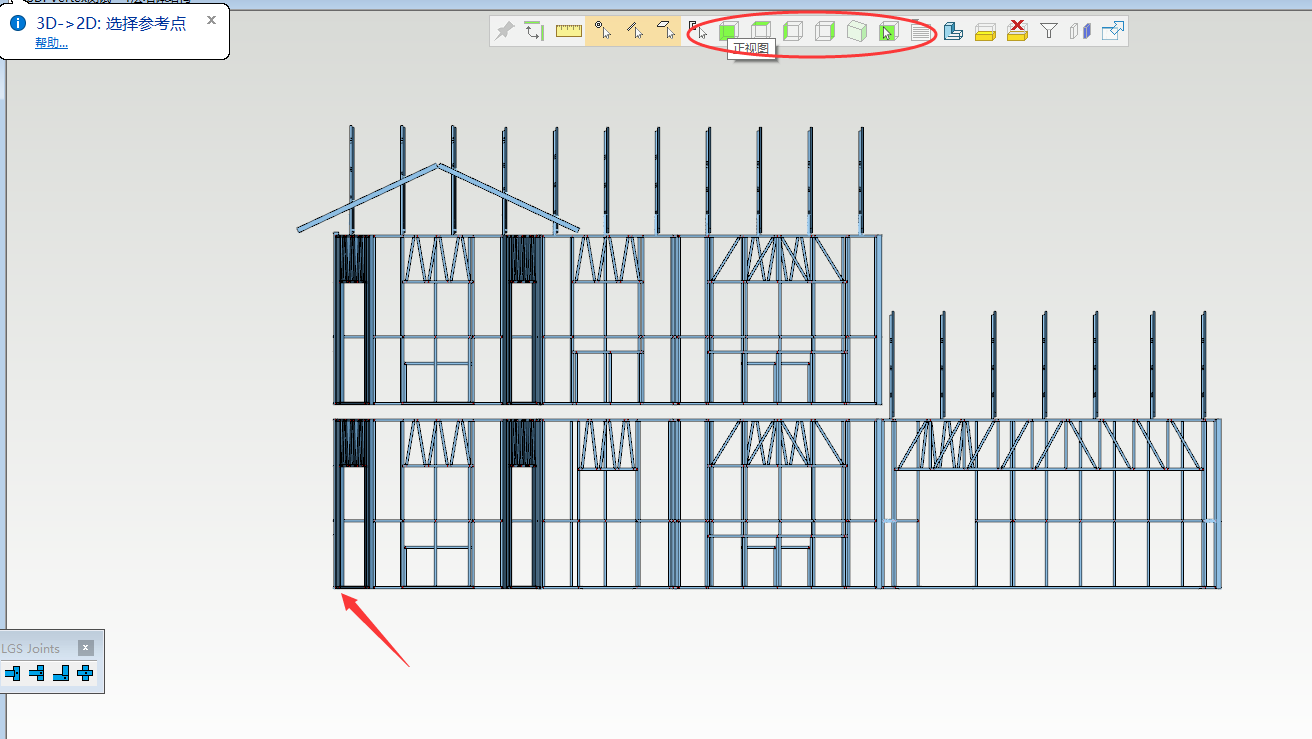

3. 按照软件的提示，选择3D视图的参考点。这时可以用上方工具栏里的工具调整3D视图视角，调整完毕后，在3D模型上的自选位置点击鼠标，选定参考点。

4. 在弹出的窗口中，选择需要的插入的模型的类型，比如这里我们选择“线框模型”。

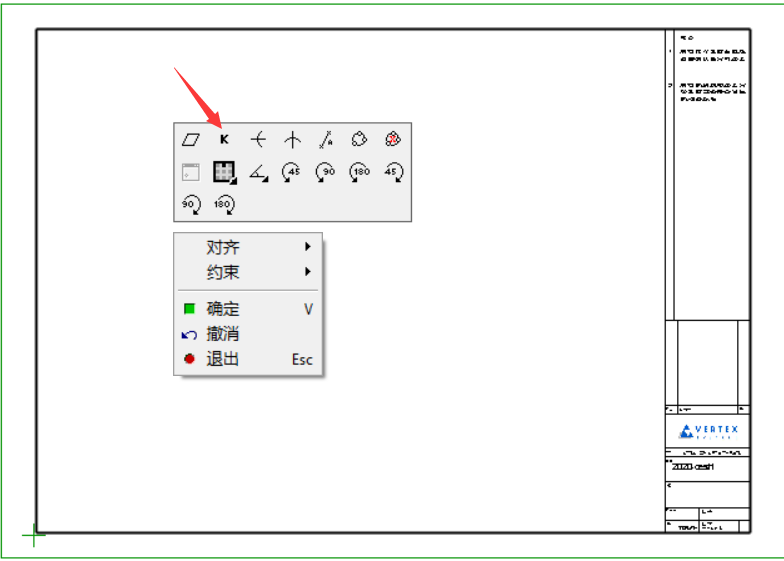

5. 接下来您可以将线框模型放置在图纸中的任意位置，您可以点击左边工具栏中的"K"来调整图纸的比例尺

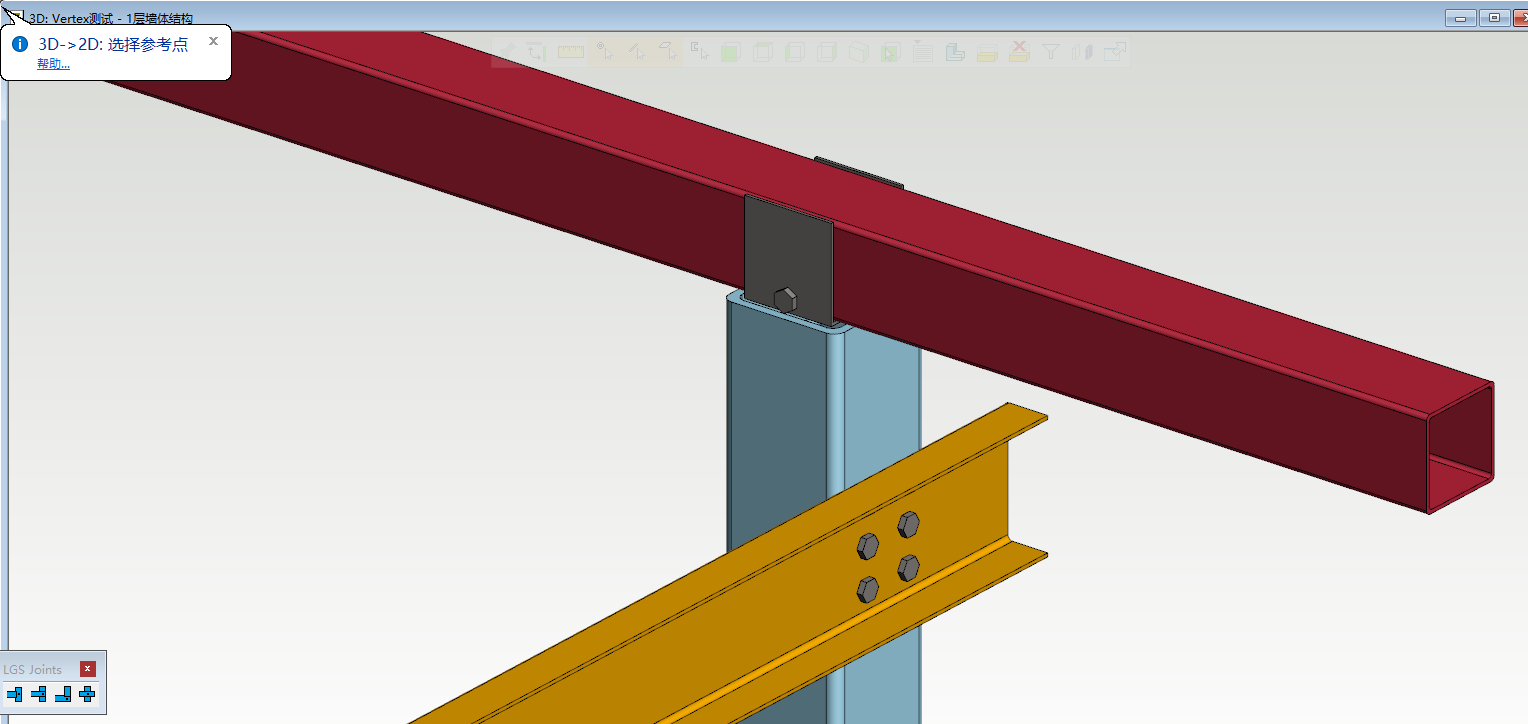

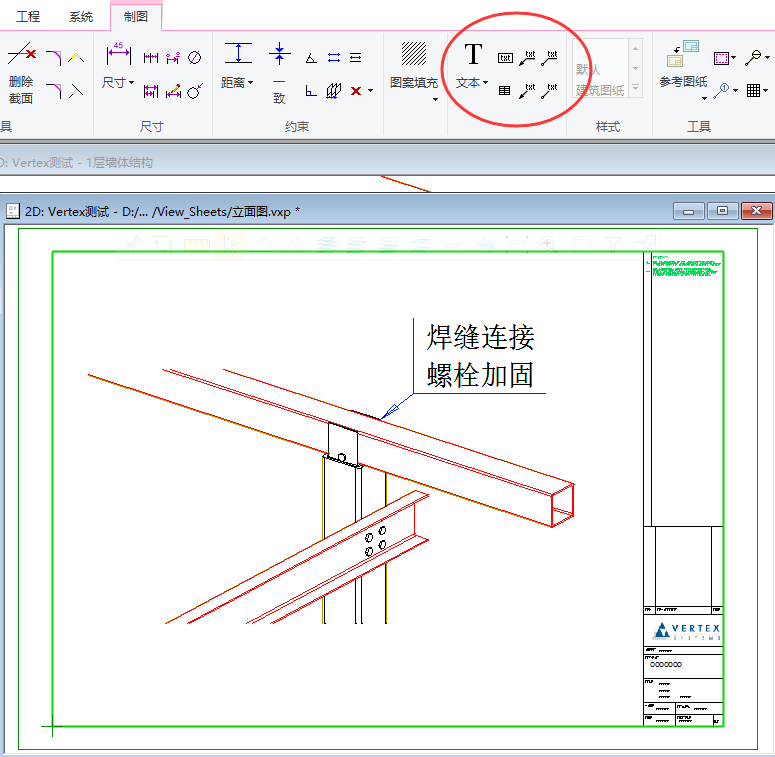

本功能也可以用来做连接细节图。如下，打开图纸，选择"将3D视图插入2D图纸"功能，在3D模型中局部放大需要做连接细节图的部分，然后按照上面的步骤，将3D视图插入到2D图纸中，并使用“制图”菜单里的工具做标注。
