7.10.1 快捷键 E键 -- 平行功能(复制/移动 或添加杆件)
快捷键 E -- 平行功能,此指令可让用户在执行复制,移动或插入杆件动作的时候,把动作与选择的线条平行。
复制或移动杆件(在编辑部件的环境下)

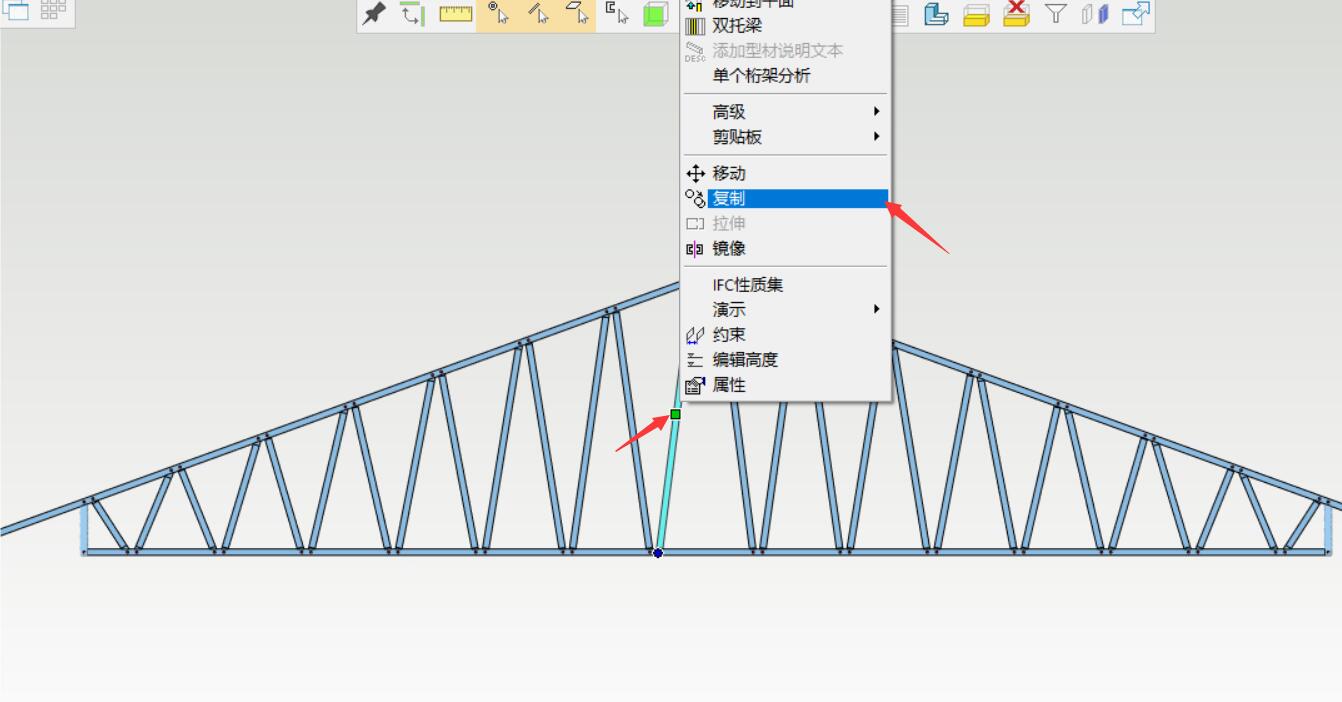

1. 在编辑部件的环境下,复制或移动杆件。

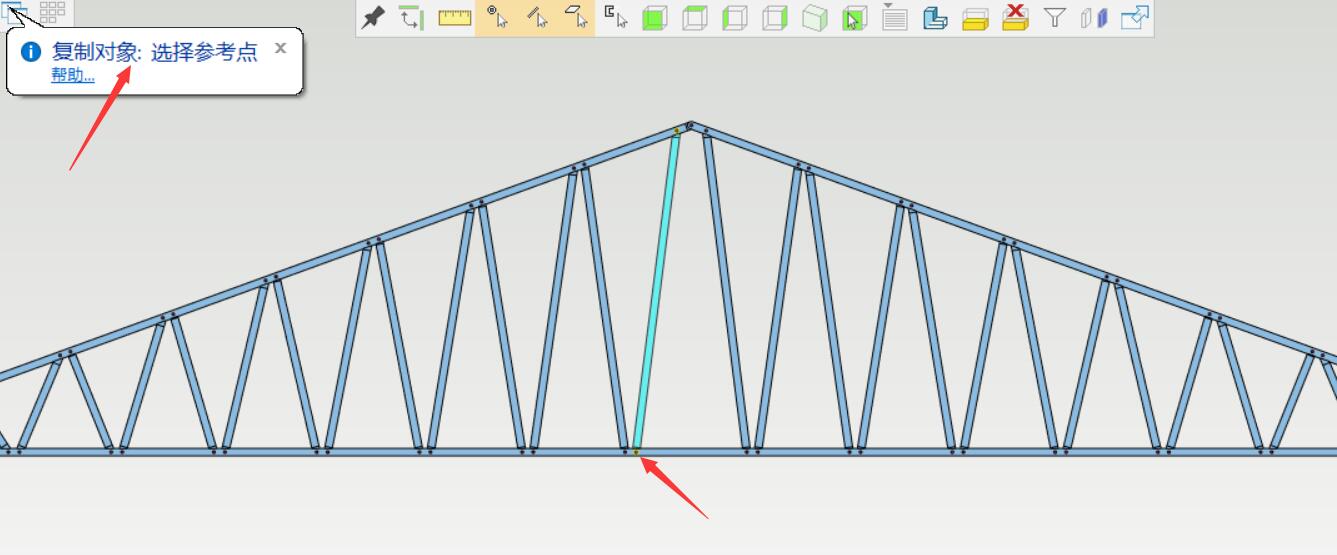

2. 按照软件提示:选择参考点。

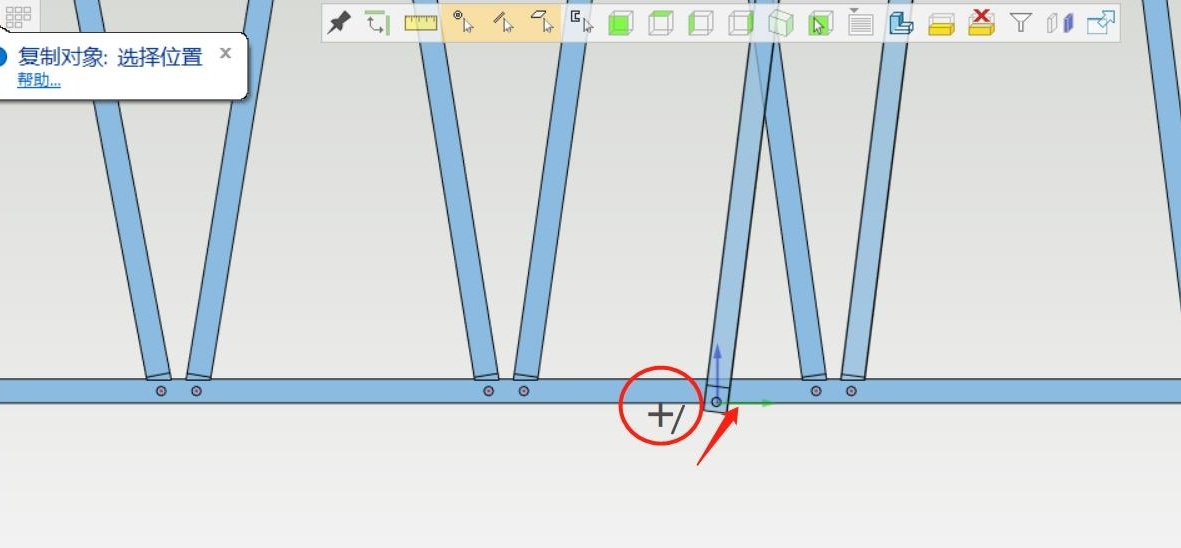

3. 当软件提示:选择位置时, 把十字光标移近想要与平行的线条(比如下弦杆件的水平线条)直到十字光标右边出现斜线如下图所示,同时按键盘E键。

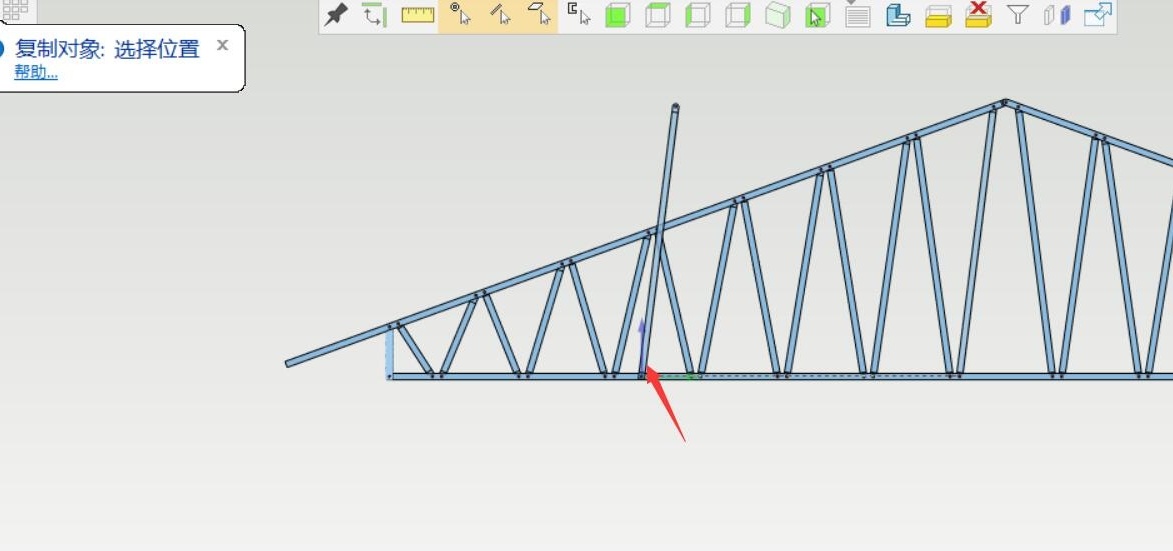

4. 接下来被复制的杆件只能在被选择的线条方向平行移动。这时用户可以选择杆件的最终位置来置放。
添加杆件(在编辑部件的环境下)
1. 如用户想添加一根型材,与屋面的坡度一样,可进行以下步骤。。

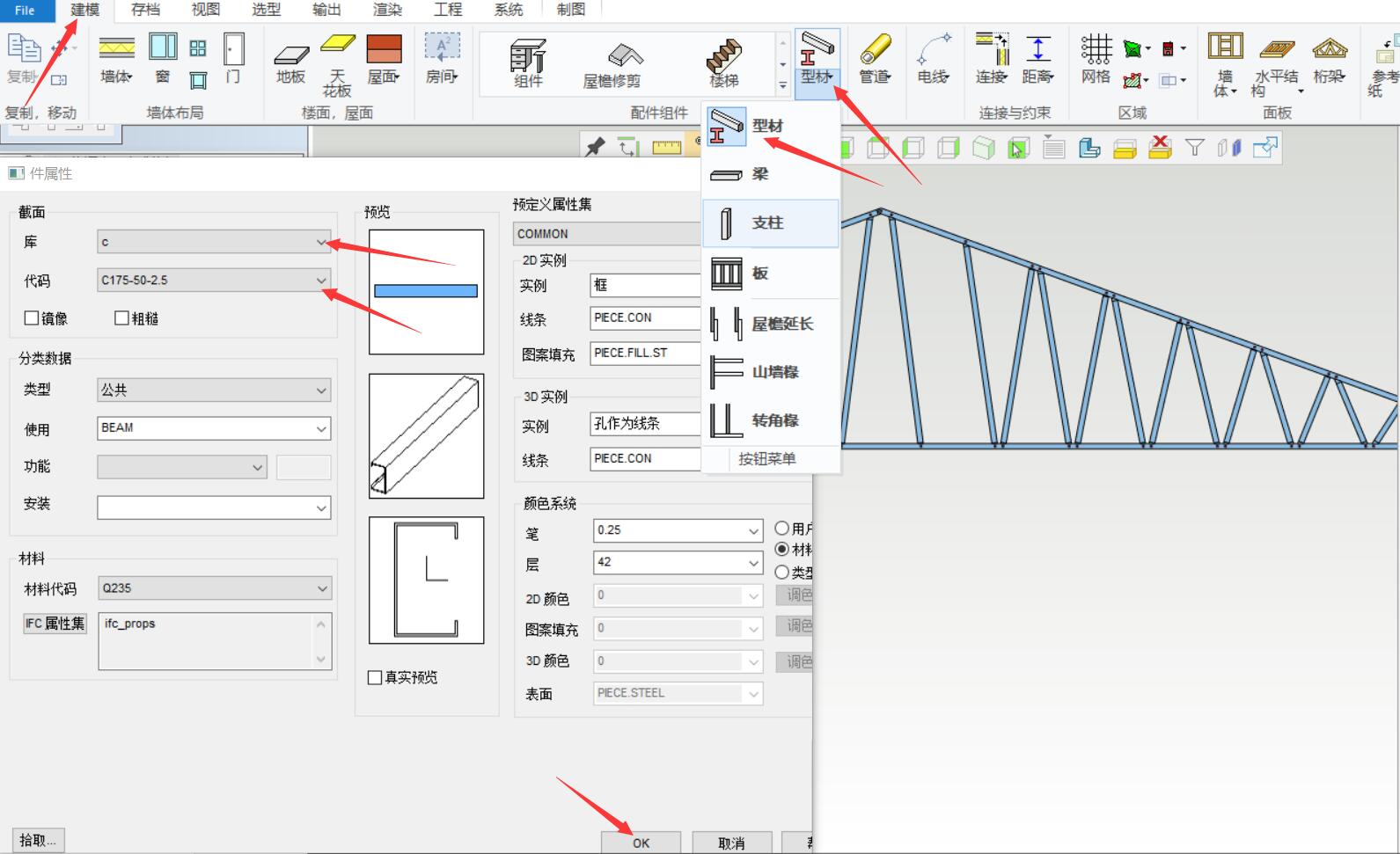

2. 在编辑部件的环境下,建模→型材→型材→型材件属性对话框弹出→现在型材→ OK。

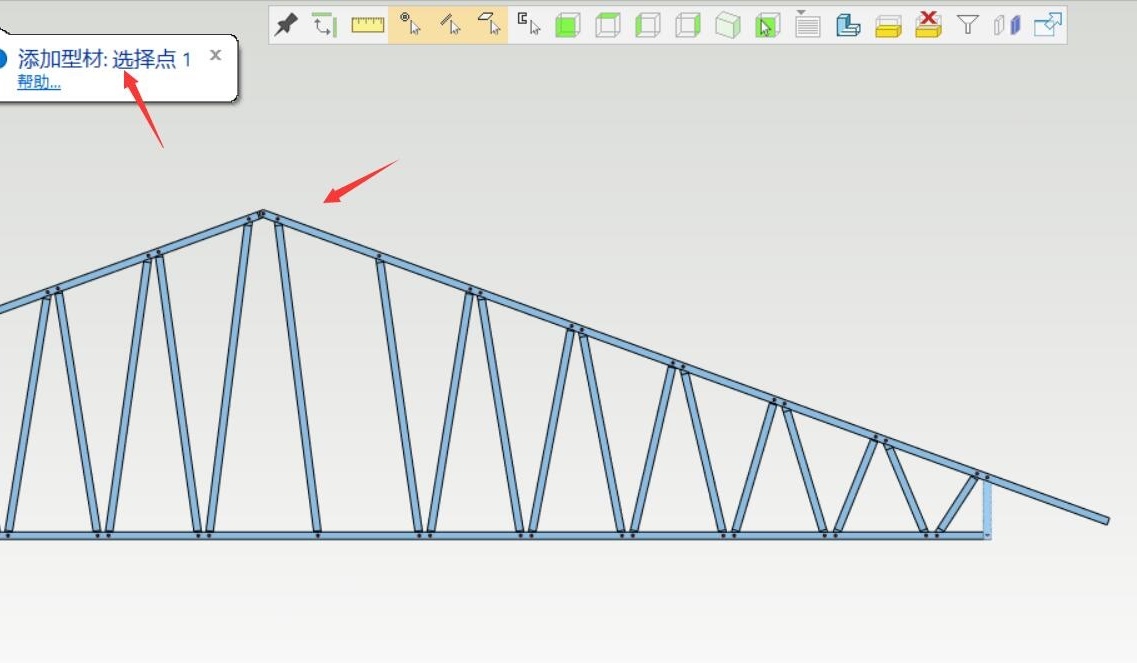

2. 按照软件提示:选择插入的第一个点。

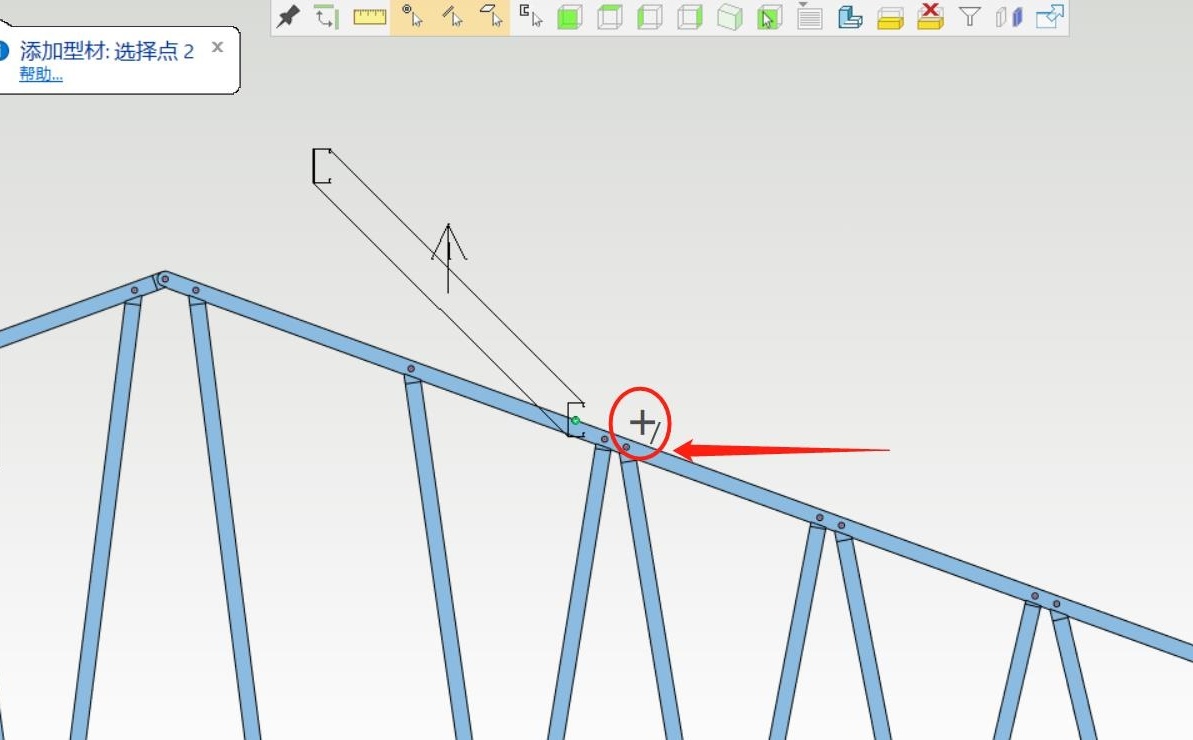

3. 当软件提示:选择点2 时,把十字光标移近想要与平行的线条(比如上弦杆件的线条)直到十字光标右边出现斜线如下图所示,同时按键盘E键。

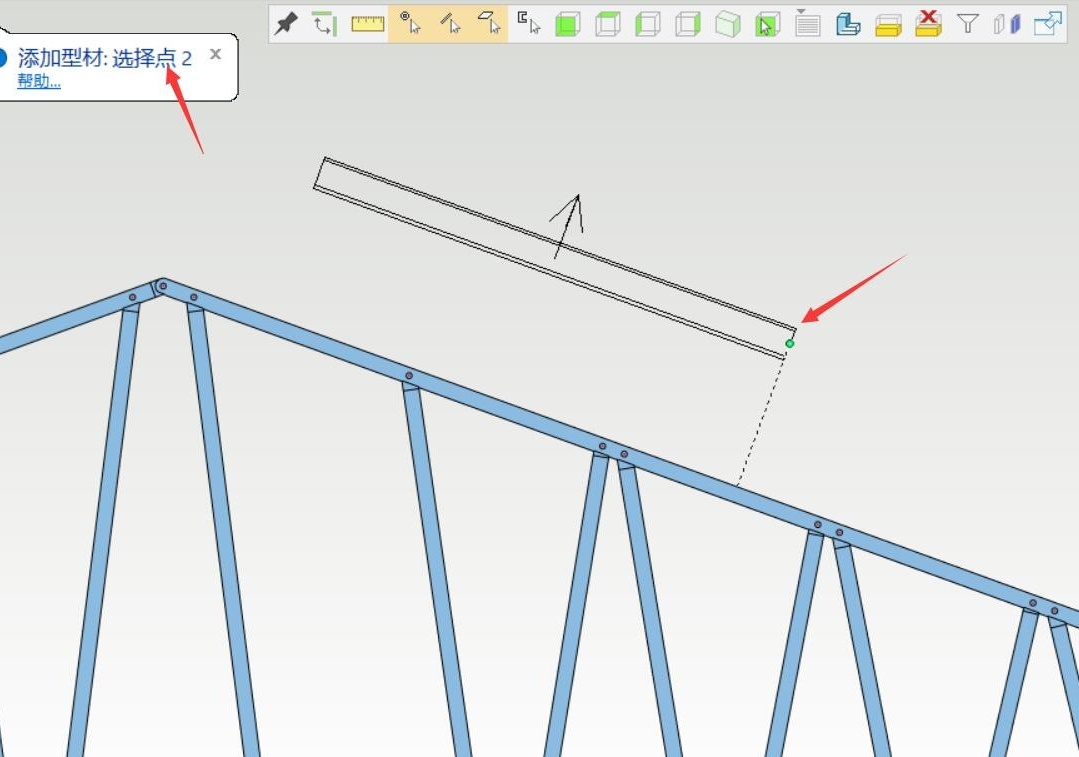

4. 接下来被添加的杆件的预览外形变成与被选择的线条平行。这时用户可以选择杆件的最终位置来置放,就是选择点2。
